无人机飞控GPS模块三角固定安装支架

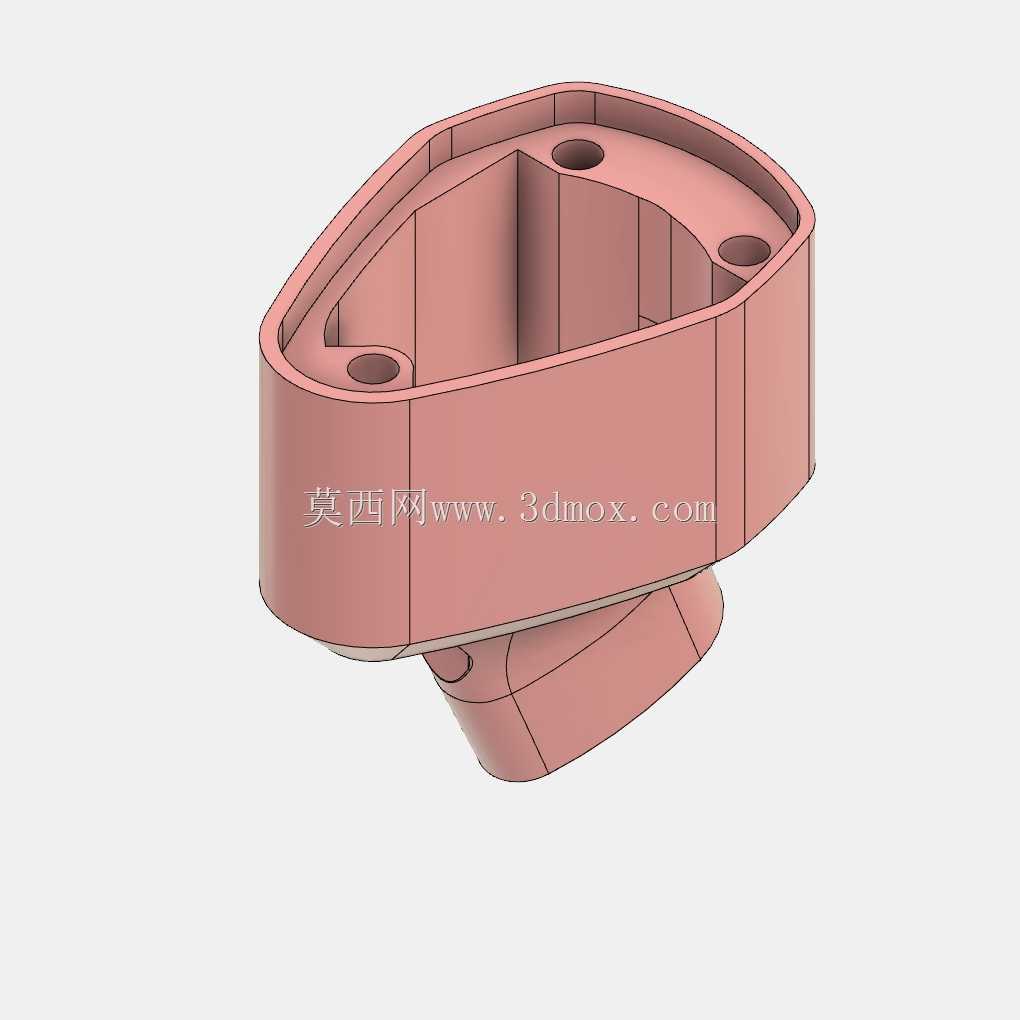

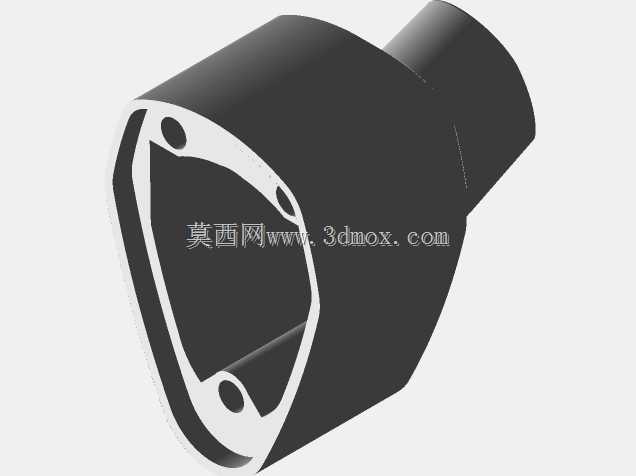

　　从结构功能上看，支架主体采用类三角形的围合式腔体设计，腔体内部轮廓完全匹配对应型号GPS模块的外形尺寸，可将模块完全嵌入腔体内部，围合侧壁能够对模块形成周向防护，避免飞行过程中遇到的雨滴、沙尘、草屑等异物直接冲击模块本体，同时侧壁的高度经过精准核算，既不会遮挡GPS模块的陶瓷天线接收面，保证卫星信号的无遮挡接收，又能提供足够的侧向抱紧力，防止模块在大机动飞行时出现窜动。支架顶面均匀分布三个沉头安装孔，孔位间距严格遵循飞控配件的通用安装孔距标准，可直接通过M2规格的螺丝与无人机机臂延伸座、顶部设备挂载平台完成固定，沉孔设计能够让螺丝头部完全埋入支架本体内部，不会出现凸起结构剐蹭其他机载设备或者走线的情况。这款三角构型的安装支架，主要面向开源飞控生态下的GNSS定位模块搭载需求设计，适配多旋翼、固定翼、垂直起降等各类民用无人机的机载设备安装场景。在无人机实际作业过程中，GPS模块的安装位置直接影响搜星质量与抗干扰能力，需要与飞控主控、电调、图传等电磁干扰源保持足够安全距离，同时还要保证安装结构的刚性，避免飞行过程中机体振动传导至定位模块导致定位漂移、航向解算失准等问题，这款支架正是针对这类实际工程痛点完成的结构设计。

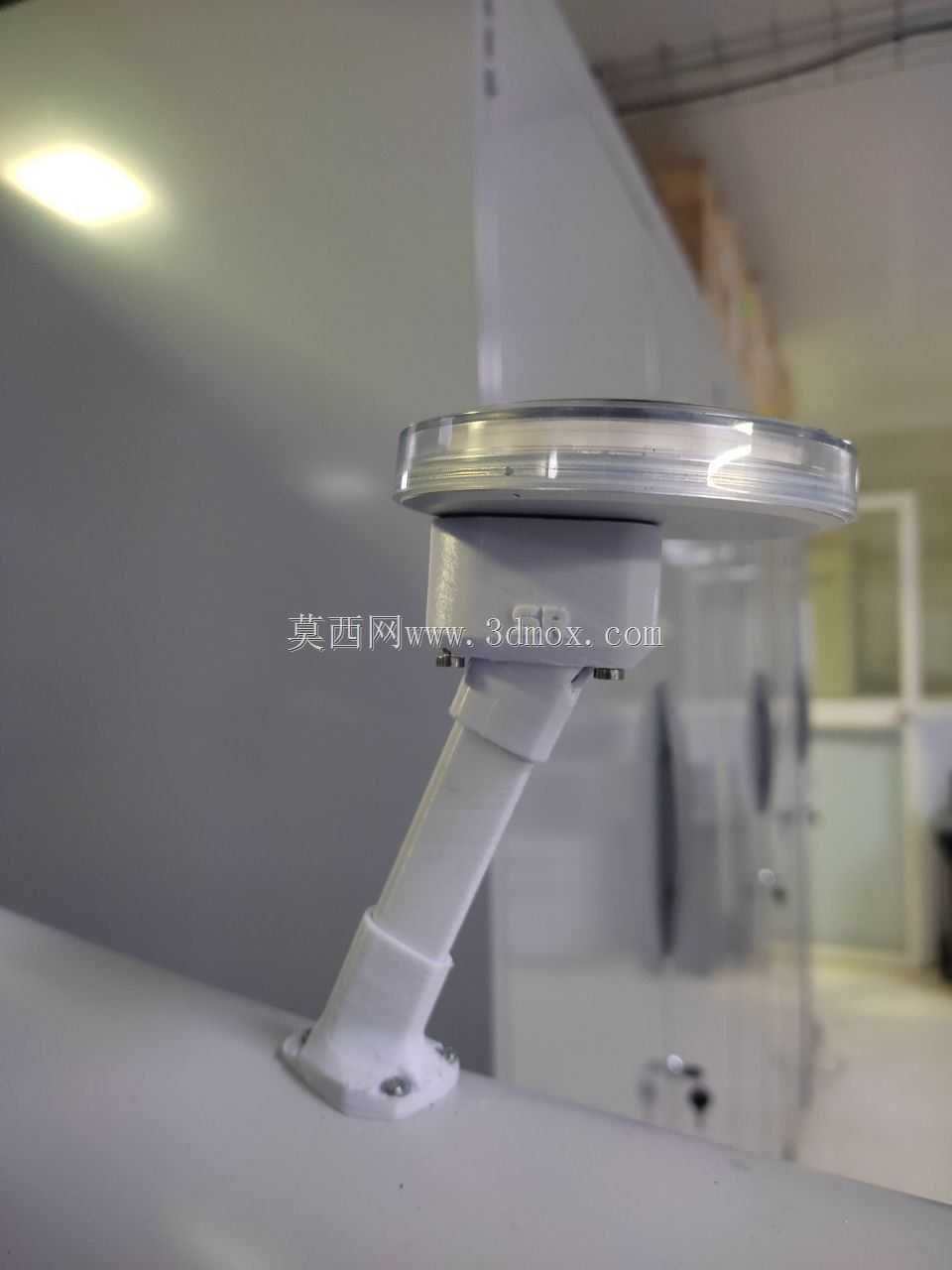

　　支架底部延伸出的斜向连接座，是针对特定机型的设备安装位做的适配结构，连接座的倾斜角度经过实际装机测试校准，能够让安装完成后的GPS模块保持水平基准面与机体水平基准面平行，无需额外添加调平垫片即可满足飞控系统对IMU、GPS模块的安装水平度要求，减少装机时的调试工作量。从设计思路层面，整个支架采用等壁厚设计，壁厚取值兼顾了3D打印工艺的成型要求与结构强度需求，既不会因为壁厚过薄导致打印过程中出现翘边、层间结合力不足的问题，也不会因为壁厚过大造成不必要的重量增加，毕竟无人机机载部件每增加一克重量，都会对整机续航时间与载荷能力产生直接影响。

　　支架的所有棱边都做了R0.5的圆角过渡处理，一方面能够避免3D打印过程中出现应力集中导致的边角开裂问题，另一方面也能减少飞行过程中的棱角风阻，对于小型无人机来说，外露部件的风阻系数会直接影响高速飞行时的稳定性与动力损耗。在安装边界的考量上，支架的整体外轮廓尺寸控制得十分紧凑，三角形的构型相比传统的方形安装座，能够在相同安装孔距的前提下减少三个角部的冗余材料占用，给周边的图传天线、数传电台等设备留出更多安装空间，避免出现设备之间的安装干涉。腔体内部的底部预留了0.2mm的安装间隙，能够适配不同生产批次GPS模块的外壳尺寸公差，模块嵌入后可以通过少量的减震泡棉填充间隙，进一步过滤机体传递的高频振动，提升定位数据的稳定性。

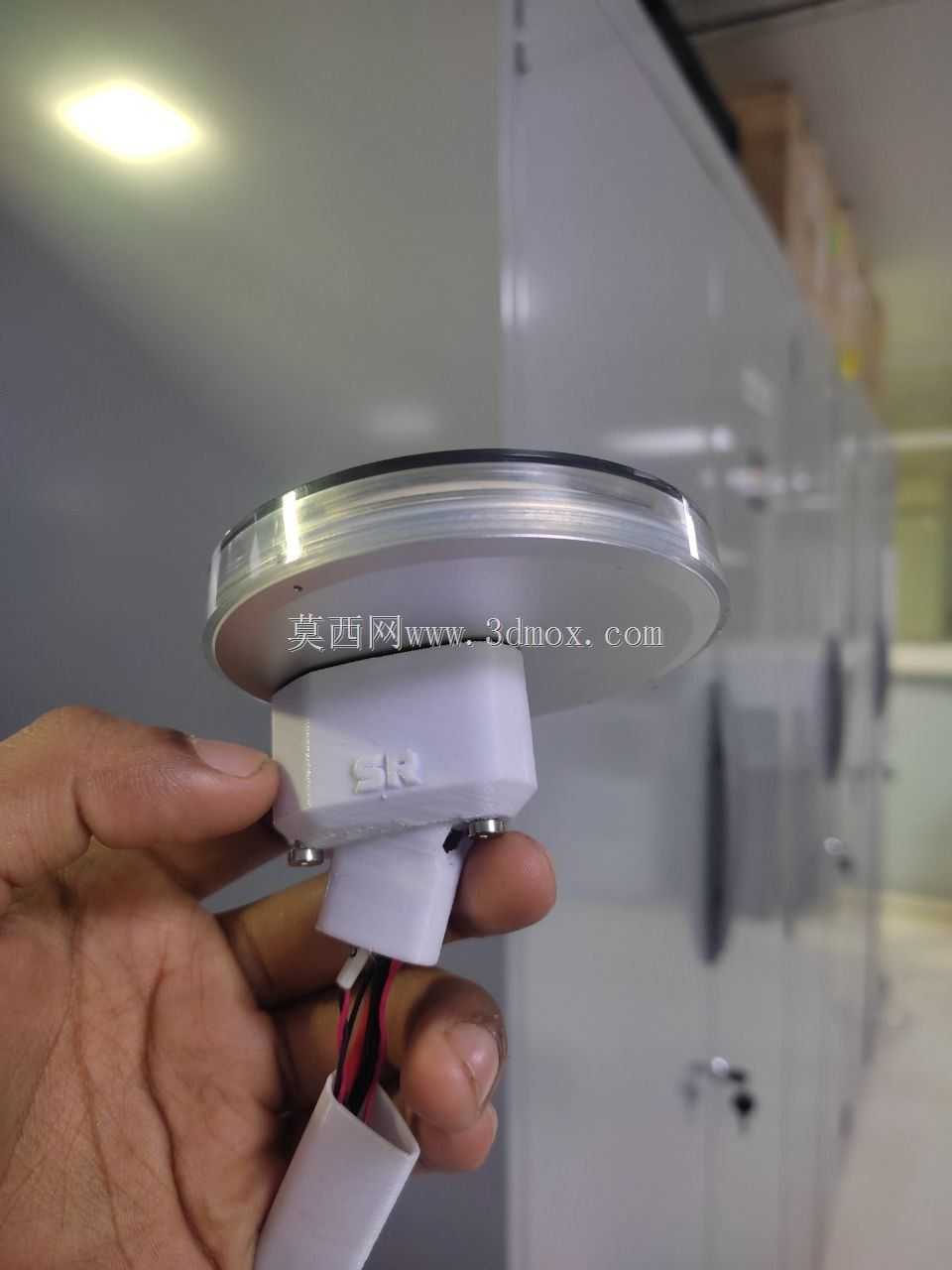

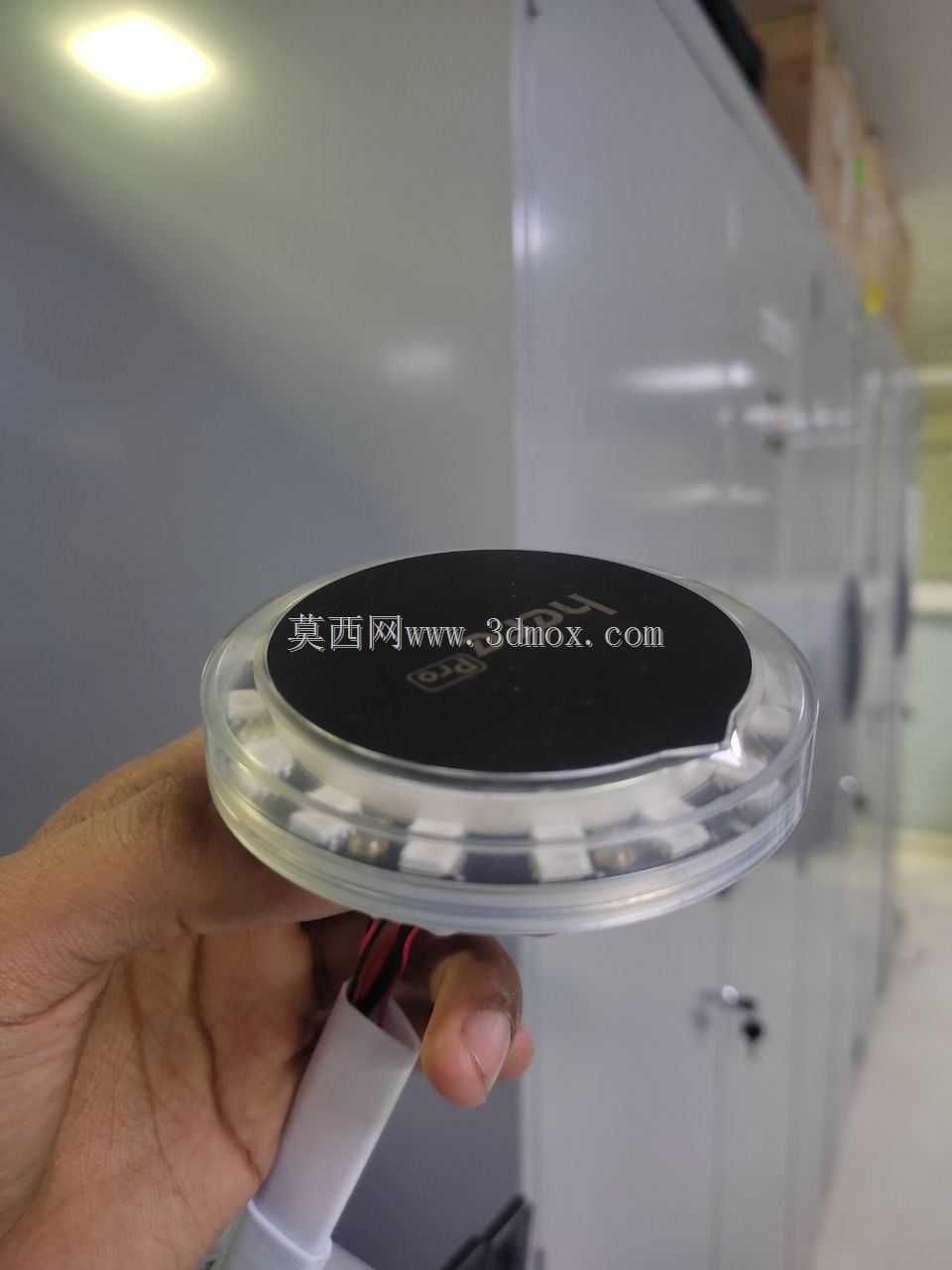

　　支架底部连接座与主体腔体之间做了三角加强筋结构，筋位厚度与主体壁厚保持一致，既能够提升连接部位的抗扭强度，应对飞行过程中产生的气动载荷，又不会在打印过程中产生明显的缩痕影响外观与尺寸精度。实际装机测试中，这款支架能够适配cubeorange系列飞控搭配的here系列GPS模块，完全兼容ardupilot、thesepro等主流开源飞控固件的安装要求，安装完成后模块的定位收敛速度、定点悬停精度都能达到设计预期，在大机动转弯、风速扰动等工况下，支架没有出现形变、松动的情况，模块的定位数据输出稳定，没有出现因为振动导致的丢星、漂移问题。
