P47螺旋桨战机玩具逆向结构设计

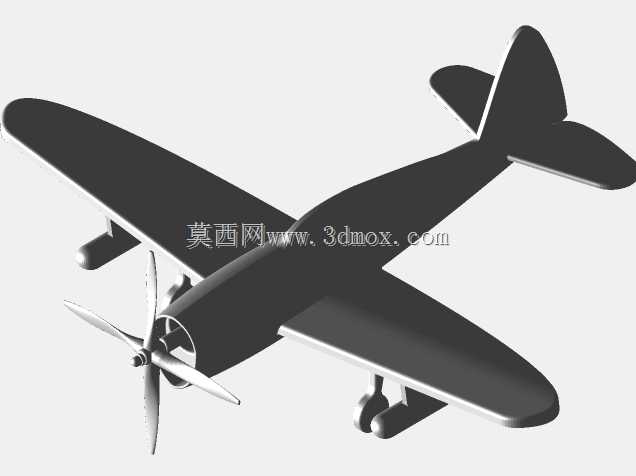

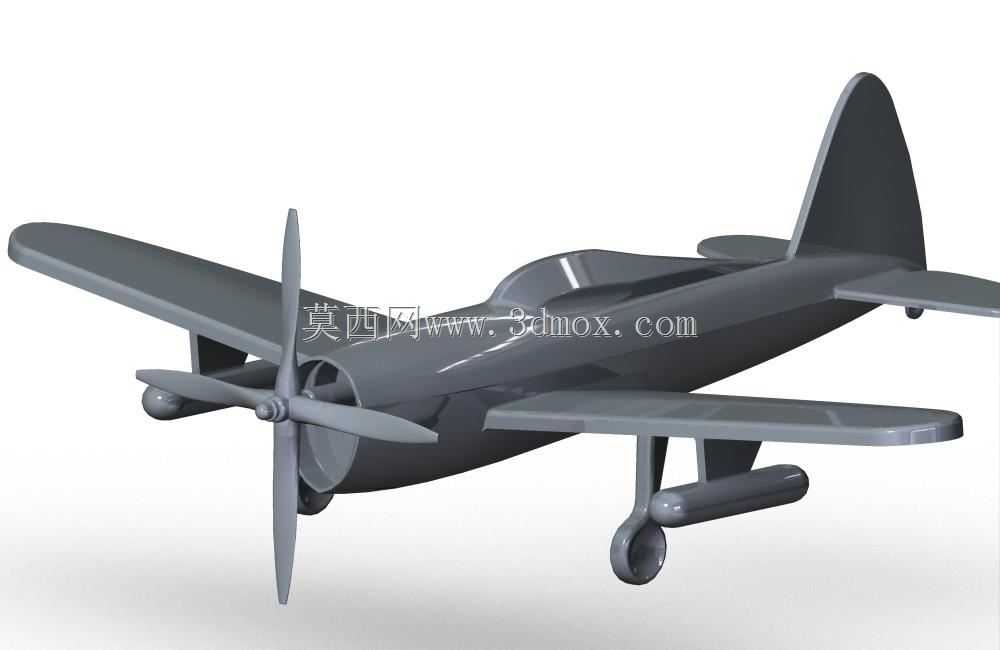

　　这套P47螺旋桨战机结构方案来自玩具实物的逆向重构，建模时没有按真实适航飞行器的载荷体系推进，而是把桌面展示、3D打印制作和手工装配作为核心约束。整机保留二战单发活塞式战机的典型轮廓：低单翼、后三点起落架、垂尾与平尾组合、机头径向发动机外罩及四叶螺旋桨，同时对玩具化产品的壁厚、分件方式和转动间隙做了重新梳理。

　　结构拆分上，模型被控制为少量组件，重点处理机身主平面件、销钉和螺旋桨之间的关系。机身主平面件承担外形定位与展示基准，机翼、尾翼、座舱隆起和机腹外挂物围绕该基准布置；螺旋桨不与机身固化为一体，而是通过销钉形成回转副。这样在增材制造完成后，桨叶不必依赖支撑强行贴合机头，可单独打印、清理和装配，装配后仍能绕轴线旋转。对桌面模型而言，这种可动性不是为了提供飞行动力，而是增强把玩体验，并减少一体打印时桨叶细长结构容易翘曲、断裂的风险。

　　从实际用途看，该结构更适合航空主题摆件、教学演示件、玩具开发样件以及3D打印爱好者的装配练习。它可以用来讲解螺旋桨飞机的基本布局：机翼提供升力面的外形认知，尾翼体现方向和俯仰安定面的位置关系，起落架表达地面支撑姿态，机头桨毂则展示旋转件与固定件的配合。若用于课堂或展陈，模型能够让观察者直观看到单发战机前后重心、翼面位置和尾翼配平关系；若用于玩具开发前期验证，则可借助该数字模型检查分件是否便于脱模或打印、销钉装配是否顺畅、外形轮廓是否还原识别特征。

　　设计思路上，逆向过程并非简单扫描复刻。玩具原件往往存在表面缩水、圆角不均、装配间隙紧涩和细节模糊等问题，因此在三维重建时需要把外观曲面与功能结构分开处理。机身外表面优先保证侧视轮廓和俯视比例，机翼前缘、后缘、尾翼尖角和垂尾后掠形态采用连续曲面过渡；机头整流罩围绕螺旋桨轴线建立回转特征，使桨毂中心、发动机罩和机身纵轴保持同轴。起落架支柱、机腹副油箱或外挂物则以简化实体表达，既维持P47战机粗壮厚重的视觉特征，也避免细小悬空结构在打印时产生大量支撑。

　　安装边界方面，螺旋桨销钉轴线应与机身纵轴垂直交点保持在机头整流罩中心，销钉直径与桨毂孔之间需要保留均匀转动间隙。若采用FDM工艺，层厚和喷嘴直径会直接影响孔轴配合，过盈量过大将导致桨叶无法旋转，间隙过大则会出现摆振；若采用光固化工艺，孔轴表面精度更高，但仍需考虑树脂固化收缩和清洗后装配余量。机身主平面件作为拼接基准，左右或上下合模时应让机翼根部、尾翼根部和座舱区域形成足够搭接宽度，避免仅靠薄边连接。起落架机轮与支柱之间可按展示需求选择固定或小间隙转动，但后三点姿态下，主轮与尾轮的接地点必须构成稳定支撑三角形，否则模型平放时容易前倾或侧翻。

　　外形尺寸在数字模型中可按打印平台缩放，但缩放不能脱离结构限制。桨叶属于细长悬臂件，尺寸过小会使销钉孔和桨毂壁厚难以成型；尺寸过大则需要重新评估机翼根部、起落架支柱和尾翼连接区的抗弯能力。机身内部不必追求真实飞机的隔框、翼梁和操纵系统，因为该件不承担飞行载荷，但在打印方向上应把大面积机翼尽量贴近平台或增加合理支撑，以减少翼面下垂。螺旋桨单独打印时，宜让桨毂轴线与平台形成稳定摆放角度，使四叶桨的薄弱叶尖均匀受力。

　　功能特性上，模型的价值在于用极少零件实现明确的装配关系：固定机身负责外形和支撑，销钉负责轴向定位，螺旋桨负责旋转动作。三者之间没有复杂传动，也不需要额外紧固件，适合低门槛制作。对于结构设计从业者，这种方案提示了玩具逆向与真实机械设计的差异：真实飞机关注气动、强度、重量和维护，玩具摆件则关注识别度、成型工艺、装配效率和手持安全性。因此，模型中尖锐边缘、细小凸出件和易脱落零件都应结合使用场景进行圆角和加厚处理。

　　在三维建模阶段，机头罩、桨叶、机翼和尾翼可分别建立清晰基准，再通过装配关系检查旋转干涉。螺旋桨旋转包络内不能出现机腹外挂物、起落架或机翼前缘的干涉；桨尖与机头罩之间要保留视觉间隙，避免转动时刮擦。机身侧面的座舱轮廓和背部脊线应与机翼、尾翼的中线对齐，保证缩放后仍具有战机识别度。通过这种处理，逆向得到的不只是一个静态外观壳件，而是一套兼顾打印成型、手工装配和可动展示的螺旋桨战机结构样件。
