立方星镂空轻量化框架结构设计

　　这套结构面向立方星这类微纳卫星的总体装配需求，核心解决的是小体积航天器在有限包络内同时兼顾承载、走线、减重与快速装配的问题。立方星通常以标准单元为基础进行堆叠，单星外形边界受到发射适配器和分离机构的严格约束，因此框架设计不能随意外扩，所有侧板、顶盖、底盖都必须控制在规定的安装面以内，外侧还要预留与导轨、分离弹簧、限位开关配合的接触区域。

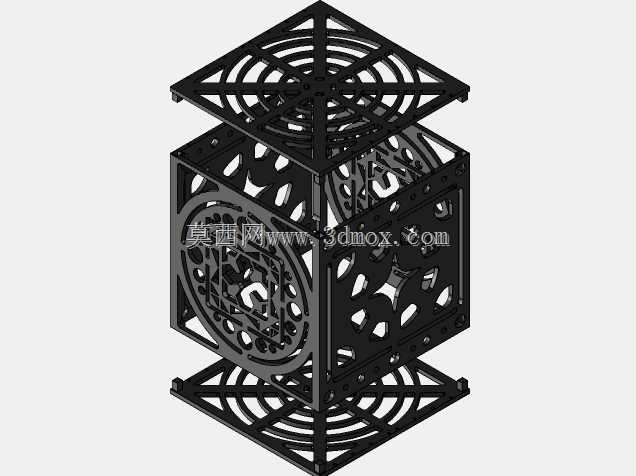

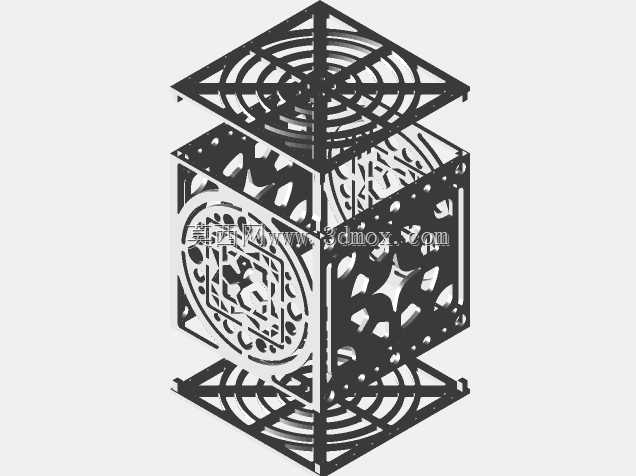

　　从结构形式看，该方案没有采用传统整块实心壁板，而是把六个面中的主要承力面做成大面积镂空格栅。侧板上分布着圆形、多边形和放射状开孔，顶盖与底盖则采用交叉筋条加环形开孔的形式。这样处理并不是单纯为了外观，而是针对微纳卫星的实际工况：发射段要承受轴向过载、横向振动和冲击，入轨后则主要面对温度交变和内部设备安装约束。镂空壁板在去除低应力区材料的同时，保留边框、角柱和筋条传力路径，使质量明显下降，而整体刚度仍能维持在可用范围内。

　　框架的角部承担主要立柱功能，四个竖向边梁把顶盖、底盖和四块侧板连接成箱形承力体系。箱形结构本身抗扭能力较好，适合卫星在火箭适配器内承受多方向振动。侧板开孔边缘形成的连续筋带，相当于在薄壁板上布置了大量加强肋，能够抑制薄板共振。对于需要安装太阳能电池板、通信模块、控制电路板和电源组件的立方星来说，壁板上的开孔还提供了额外的走线和操作空间，设备线束可以穿过不同面之间的开口，不必在狭窄内部反复弯折。

　　顶盖和底盖设计成可拧松、可开启的形式，这一点对总装流程很有价值。微纳卫星内部器件密度高，若框架完全封死，电路板、电池、天线和传感器的安装、检查、更换都会受到限制。采用可开启端盖后，操作人员可以从上下方向放入较大的内部模块，再通过螺钉压紧端盖，使端盖与角柱形成闭合框架。端盖上的放射状筋条既减轻质量，也为外部器件安装提供了多个连接点；边框区域保留足够宽度，用于布置紧固件并保证压紧力可靠传递。

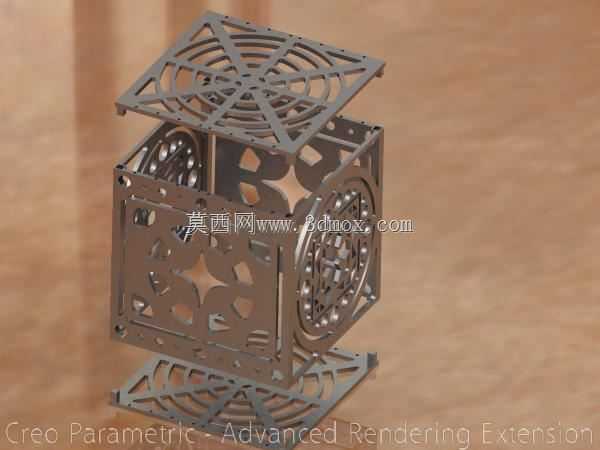

　　在材料选择上，拉丝铝这类轻合金比较适合该类结构。铝合金密度低、切削或增材制造后尺寸稳定性较好，表面处理后也能满足一般航天样机的防护需求。若面向更高性能任务，也可换成碳纤维复合材料或更高比强度材料，但需要重新评估连接点局部强度、热膨胀差异和制造成本。对于概念验证、教学卫星或工程样机，金属框架的可修复性和装配宽容度更有优势。

　　制造思路上，该结构同时适配两种路线。其一是通过常规钣金、铣削和装配完成，侧板可由薄板切割出镂空轮廓，再与角柱、端盖连接；其二是采用增材制造方式整体成形，把复杂镂空筋条、铰链附近结构和安装凸台一次加工出来，减少拼接件数量。无论采用哪种方式，设计中都避免了大量深藏窄缝和难以到达的内部支撑，使后处理、清粉和表面整理更容易实施。

　　安装边界方面，框架外轮廓应保持立方星标准立方包络，四角位置需要满足发射导轨的接触长度和平行度要求。外表面不应出现突出的螺钉头、毛刺或不规则凸起，以免影响卫星从分配器中分离。侧板开孔虽然较大，但靠近边框和角柱的区域仍需保留连续材料，用于承受导轨约束和分离冲击。内部设备则可通过螺钉孔、凸台、扎带孔或附加支架固定在筋条交汇位置，尽量把载荷传递到角柱和端框，而不是让大面积薄壁单独受力。

　　热设计上，镂空结构有利于内部空气在地面试验阶段流通，入轨后也能减少封闭壁面对热量的阻挡；但真空环境中主要依靠传导和辐射，因此关键发热器件应尽量布置在靠近边框和安装凸台的位置，通过金属路径把热量传到外表面。若表面做深色阳极氧化或涂层处理，还可提高辐射换热能力。

　　总体来看，这套框架把立方星的承载、减重、走线、开启装配和制造可行性放在同一结构中考虑。它不是单纯追求复杂造型的展示件，而是围绕微纳卫星紧凑包络和快速集成需求形成的轻量化箱体方案，对卫星结构设计、航天样机验证以及增材制造结构学习都具有较强的参考意义。
