放射虫

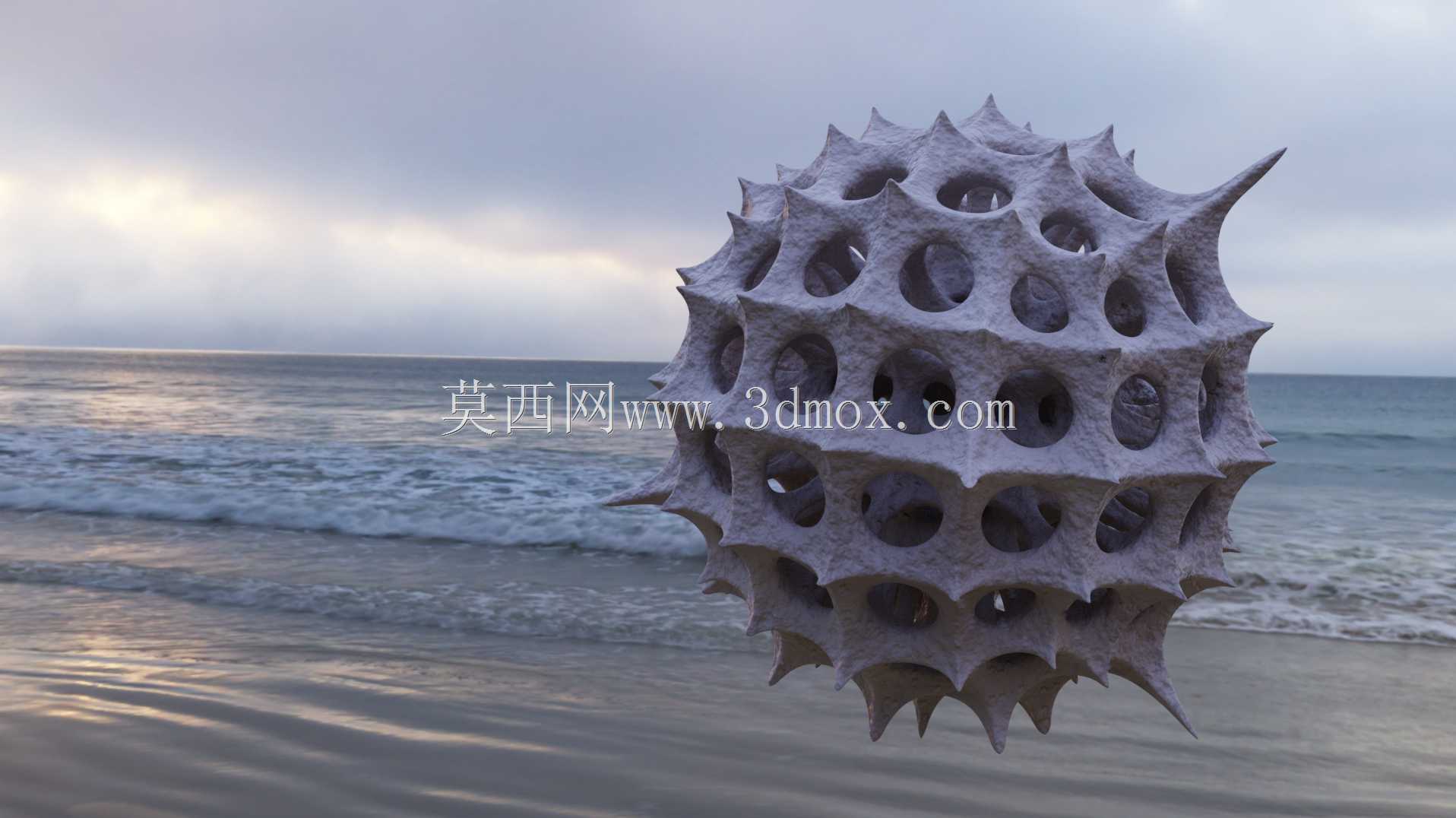

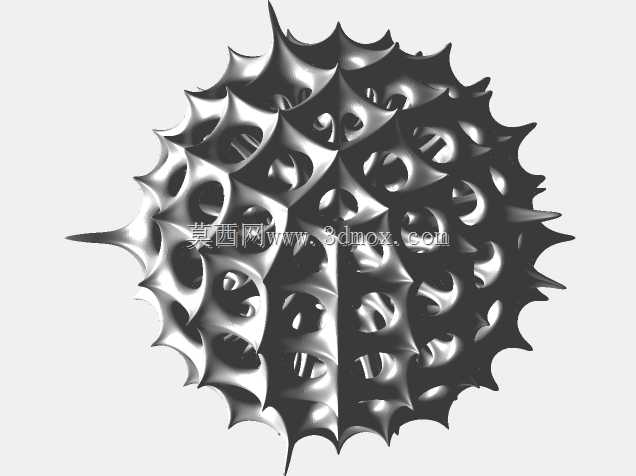

这是放射虫外骨骼的复制品。放射虫是具有复杂二氧化硅骨架的微生物。该模型试图证明自然界中发现的放射虫的一些结构特性。由于大多数放射虫都比一毫米小得多，如果不放大，几乎不可能看到这些微小骨骼的细节。这个3D模型允许学生检查放射虫的典型框架。像GrabCad这样的3D可视化和分发服务使来自世界各地的学习者能够访问这样的模型，以研究否则无法企及的东西。除了可视化，该模型的3D打印也是一个重要方面。放射虫的嵌套笼设计很难在传统的成型和铸造工艺中制造，因此3D打印是必要的。此外，不仅仅是任何3D制造技术都可以制造这些物体。我在大学用Stratasys Eden 260v打印了这个模型。由于支撑结构复杂，Polyjet印刷是首选。然而，从该模型中去除蜡状支撑材料很困难，因为很难触及内表面进行适当的清洁。我尝试了超声波振动，但它没有去除足够的材料。使用喷水系统进行清洁会损坏一些更精细的结构。也许如果有一种化学溶液可以在不损坏或削弱模型树脂的情况下完全去除支撑材料，那将是完美的清洁选择。最后，这个模型是在Blender 2.79中创建的，并在Cycles中使用HDRI Haven的HDRI照明背景进行渲染。感谢Greg Zaal免费提供这些背景。我在下面的评论部分提供了准备、打印和渲染模型的照片和截图
