指尖陀螺集成式智能手机保护壳结构

　　这套结构把日常随身使用的智能手机保护壳与指尖旋转玩具整合在同一载体上，核心思路并不是单纯在壳体背面粘贴一个陀螺，而是让旋转组件成为背壳造型的一部分，同时兼顾手机防护、握持手感和指尖把玩时的动平衡。从使用场景看，手机是高频随身携带的数码产品，用户在通勤、等候、会议间隙或长时间操作设备时，常有反复触碰小物件、敲击桌面、转动笔具等习惯性动作。把旋转机构布置在手机背面上，可以让手部在不额外携带独立玩具的情况下完成指尖拨动、单指支撑旋转和双手捏持旋转，减少零散小物件丢失的概率，也让保护壳从单纯的防刮防撞件扩展为带交互功能的随身配件。

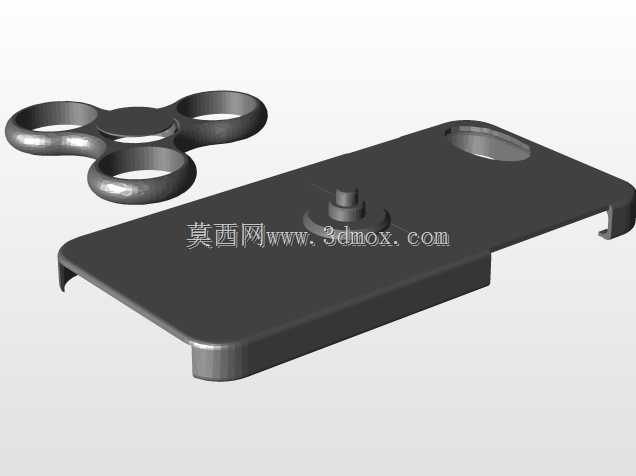

　　结构上可以拆分为手机背壳、中央旋转轴座、轴承定位位、配重叶片以及避让区域几个部分。背壳主体沿用常见直板智能手机的包覆逻辑，四周保留侧壁，用于包裹手机边缘；背部对应摄像头位置开出异形避让孔，孔位边缘需要与镜头凸台保持安全间隙，避免装配后磨损镜片或压住闪光灯。壳体背面不能做成完全平板，因为旋转轴座要凸出一定高度，若轴座过低，陀螺叶片转动时会贴近壳面，手指拨动空间不足；若轴座过高，则会让手机平放时晃动量增大，也影响口袋抽取时的顺滑度。因此轴座高度需要结合手机背部总厚度、镜头凸台高度和轴承厚度共同确定，使旋转件在静止和转动时都不与桌面、镜头圈发生干涉。

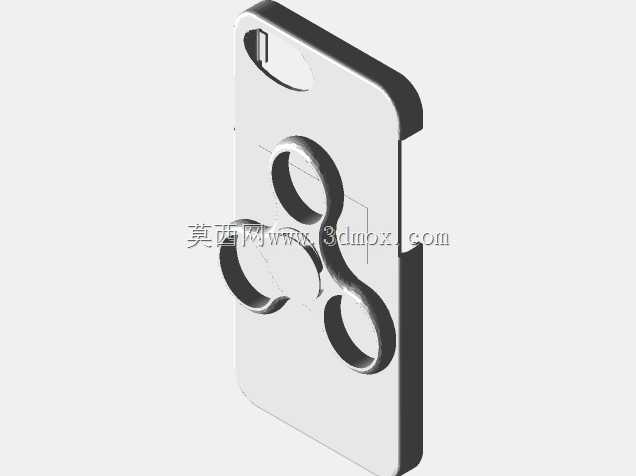

　　指尖陀螺部分采用三叶片环形布局，三个端部形成近似等距的质量分布。每个叶片末端设置环形指压区，指压区内侧做圆弧过渡，既方便拇指和食指捏住，也能在旋转时降低风阻和尖锐边缘带来的不适感。三叶片相对于中心轴呈放射状展开，末端质量远离回转中心，有利于提高转动惯量；在轴承摩擦阻力相近的情况下，质量越靠外，拨动后维持旋转的趋势越明显。建模时需要重点检查三叶片的质心是否落在转轴轴线上，若某一侧壁厚、圆角或开孔不一致，旋转时会产生周期性偏心，表现为手机壳背部轻微振动、轴座受力偏摆以及噪声增大。对于这类附着在手机上的旋转件，动平衡比独立陀螺更敏感，因为手机本体质量大、握持边界复杂，微小偏心会通过壳体直接传到手掌。

　　中央连接区是整套结构的精度关键。轴承或转轴装入轴座后，需要限制径向窜动和轴向松脱，同时保证外圈与陀螺叶片同步转动、内圈与壳体保持相对固定。轴座可以采用小凸台加限位台阶的形式，凸台外径与轴承内孔形成配合，台阶面承担轴向定位；背部再通过卡扣、压盖或热熔柱防止旋转组件脱落。若按消费类塑料件考虑，壳体与叶片可选用易成型、韧性较好的塑料材料，壁厚应尽量均匀，转角处设置圆角，避免注塑冷却时在轴座周围产生缩痕。轴座属于承载区域，局部可适当加筋，但筋位不能延伸到旋转轨迹内，也不能让叶片底面与加强筋发生擦碰。

　　安装边界方面，背壳内腔要按照手机外形留出包覆空间，侧壁与手机按键、充电接口、扬声器孔和静音开关之间不能干涉。摄像头避让孔的轮廓应比镜头组件外轮廓放大一定距离，尤其在镜头凸出较多的机型上，孔周圆角和壁厚过渡要连续，防止装配时应力集中。旋转组件位于背部中央偏上区域时，需要避开无线充电线圈、NFC天线和摄像头模组；若覆盖线圈中心，可能改变充电时的贴合间隙，也可能影响散热。陀螺叶片展开后的最大外轮廓不能超过手机背壳的舒适握持范围，叶片端部太靠近侧边会影响单手拿取，太靠近摄像头则会在转动时形成视觉干扰。

　　从工程建模流程看，先建立手机外轮廓和背部器件的占用包络，再以此为限制条件生成壳体内腔与侧壁；随后确定转轴中心线，让中心线尽量位于背部质量中心附近，并与摄像头避让孔保持距离。三叶片围绕中心线阵列时，不仅要做几何阵列，还要同步检查末端指环、壁厚和圆角的一致性。旋转装配体中应设置独立的转动副，验证叶片在整周旋转过程中与背壳、镜头孔、轴座压盖之间的最小间隙。对于平放状态，还要模拟手机背面朝下接触桌面的情形，确认叶片末端和轴座形成合理支撑，避免镜头圈直接受压。

　　该类结构的价值在于把防护壳的静态包覆功能与旋转玩具的动态交互功能合并，设计重点不在复杂传动，而在薄壳空间、回转精度、装配限位和人体握持之间的平衡。实际细化时，需要反复权衡轴座高度、叶片外廓、配重位置、材料壁厚和摄像头避让关系，使模型既能完整装机，又能在手指拨动后稳定旋转。
