BeagleBone开发板黑色防护外壳

　　这套黑色简易外壳围绕BeagleBone单板计算机的实际装机场景展开，结构设计优先服务嵌入式开发台架、工业控制小柜、教学实验装置以及小型物联网终端的长期使用需求。单板计算机在裸板状态下直接暴露于设备内部，焊点、排针与板边元件容易被线束拉扯、金属碎屑搭接或运维误触，外壳的核心作用就是在不遮挡核心接口的前提下，把电路板与周边机械结构隔离开。现场使用中，这类板卡常被固定在电控箱侧装板、移动机器人底盘控制仓、桌面测试工装或者小型数据采集节点里，周边可能伴随继电器、开关电源、接线端子等部件，壳体既要留出散热空间，也要避免装配工具滑落直接损伤板卡。

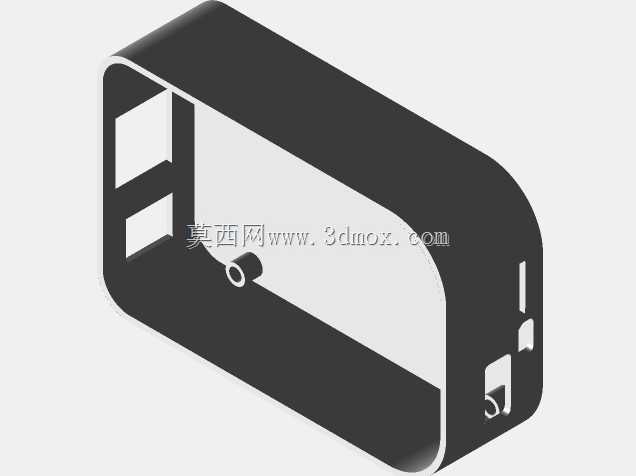

　　从结构思路看，外壳采用分体扣合的简易形式，上下两部分轮廓跟随BeagleBone板形走，没有多余的装饰曲面，壁厚保持均匀，便于3D打印或小批量注塑成型。板卡四周的定位边界按照PCB外形留出微量间隙，既可以限制板子在壳内窜动，又不会因为公差累积造成装配压痕。四角的固定柱位置对应板上安装孔，柱高与螺丝头容纳空间同步规划，锁紧后板面不会被顶起，也不会让螺丝端部接触背面焊点。对于经常插拔网线、USB线、电源插头以及调试排线的工位，壳体边缘在对应接口处做了开口避让，开口宽度比插头外形略大，操作者戴普通手套也能顺利对位，不需要额外拆除上盖。

　　散热是这类电子外壳不能忽略的问题。黑色壳体在视觉上有利于集成到深色电控柜内部，同时顶面与侧面保留了连续的通风区域，芯片工作时产生的热量可以通过板上空气对流散出。设计中没有把壳体做成完全密封的封闭盒，而是在关键芯片上方形成防护遮挡、在板卡边缘和接口附近维持空气通路，这样既能阻挡较大的金属异物，又不会把热流封在腔内。对于放置在实验室开放环境中的节点，这种结构还能减少灰尘直接堆积在主芯片和电源模块表面，日常清理时只需取下上盖即可，维护动作简单。

　　安装边界方面，外壳外轮廓严格控制在单板计算机投影范围附近，不会向侧面大幅扩张，因此在密集电控柜里可以贴近线槽或端子排布置。底部预留的固定位既支持通过螺丝把整个壳体锁在安装板上，也适合配合背胶、尼龙扎带或小型导轨卡扣进行临时固定。壳体内部高度按照板上最高元件设定，覆盖了常见排针、接口与电容的高度范围，同时避免内腔过高导致整体臃肿。上盖与底座之间采用简单的扣位加螺丝辅助固定，扣位承担日常定位，螺丝处提供长期防松，频繁打开调试时也不容易出现配合松动。

　　在接口处理上，外壳不是简单开出一个大窗口，而是按照板卡边缘的功能分区形成分段避让：网络与电源区域保持足够插拔空间，调试接口附近留出手指操作位，排针区域则根据是否外接端子帽决定开口深度。这样处理后，外接线束插入时不会被壳壁顶住，插头根部也能保持稳定，减少因线缆晃动带来的接口侧向受力。对于需要把BeagleBone作为控制器长期运行的设备，这种细节直接关系到通讯掉线、电源接触不良等现场故障的概率。

　　从建模角度看，壳体的每一处圆角、扣位和柱位都围绕可制造性展开。外露棱边采用小半径过渡，避免打印或成型后应力集中；内壁加强筋只在固定柱和扣位附近布置，不随意增加厚壁，防止收缩变形；底座与上盖的配合面保留均匀间隙，使多次拆装后仍能顺畅合拢。整体结构没有复杂抽芯机构，适合快速打样验证，也方便后续根据不同版本板卡调整开口位置。对于嵌入式设备开发者和结构设计人员来说，这类外壳的价值不在于复杂外观，而在于把板卡防护、接口操作、散热气流和安装固定几件事在有限空间内同时处理好，使BeagleBone从裸板调试状态过渡到可装机、可维护、可长期运行的终端部件。
