紧凑型65配列带数字区客制化机械键盘结构

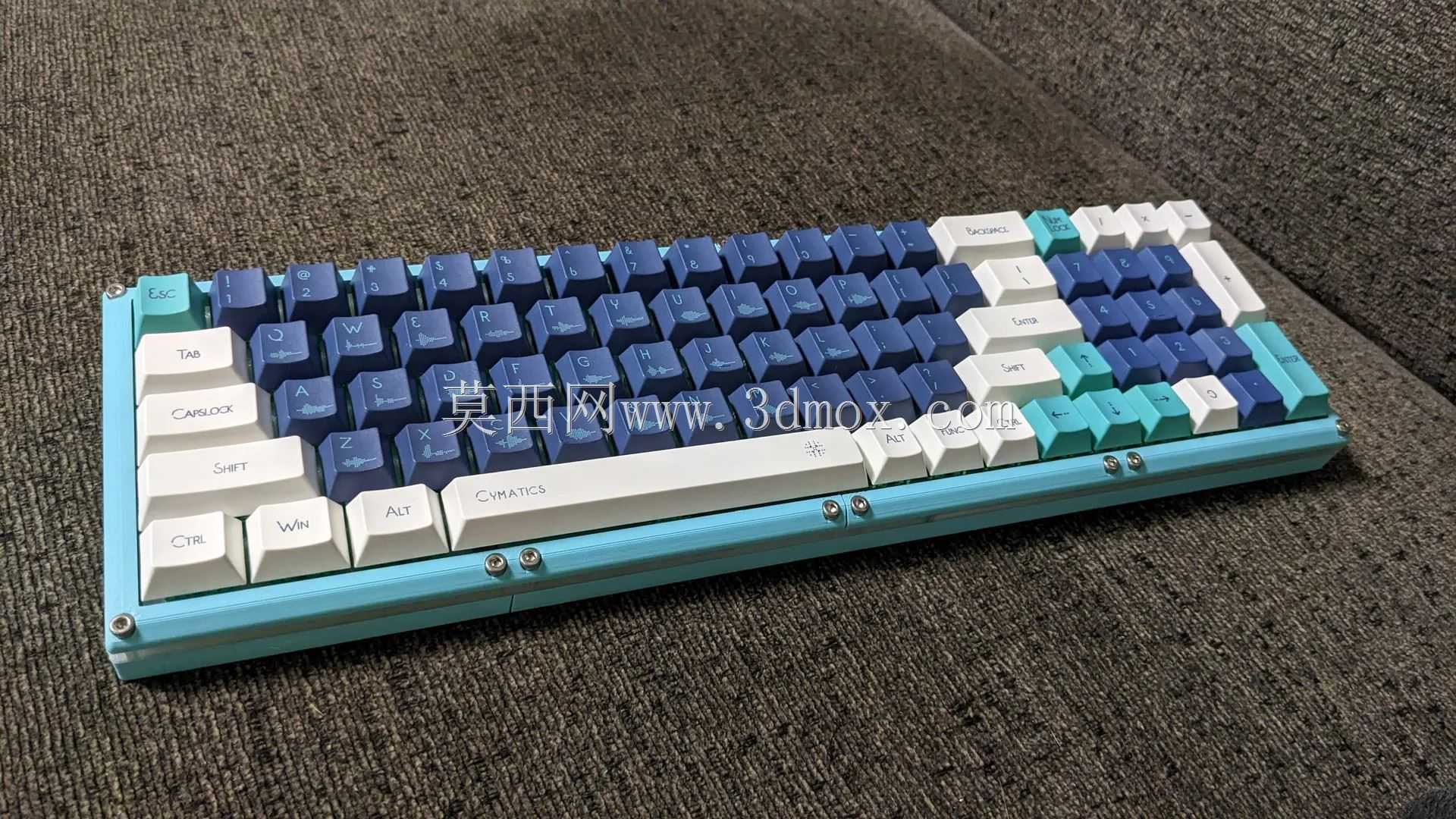

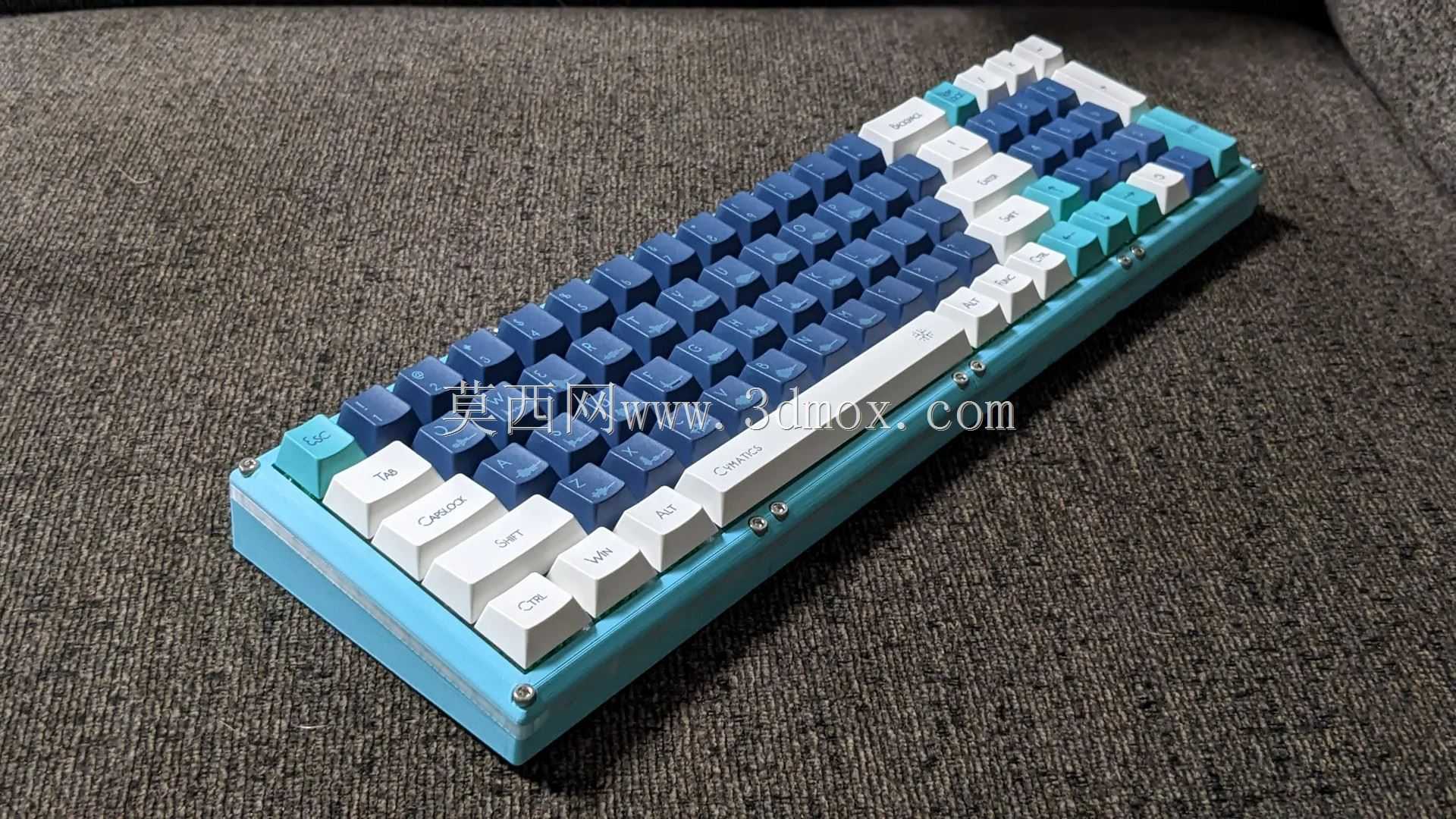

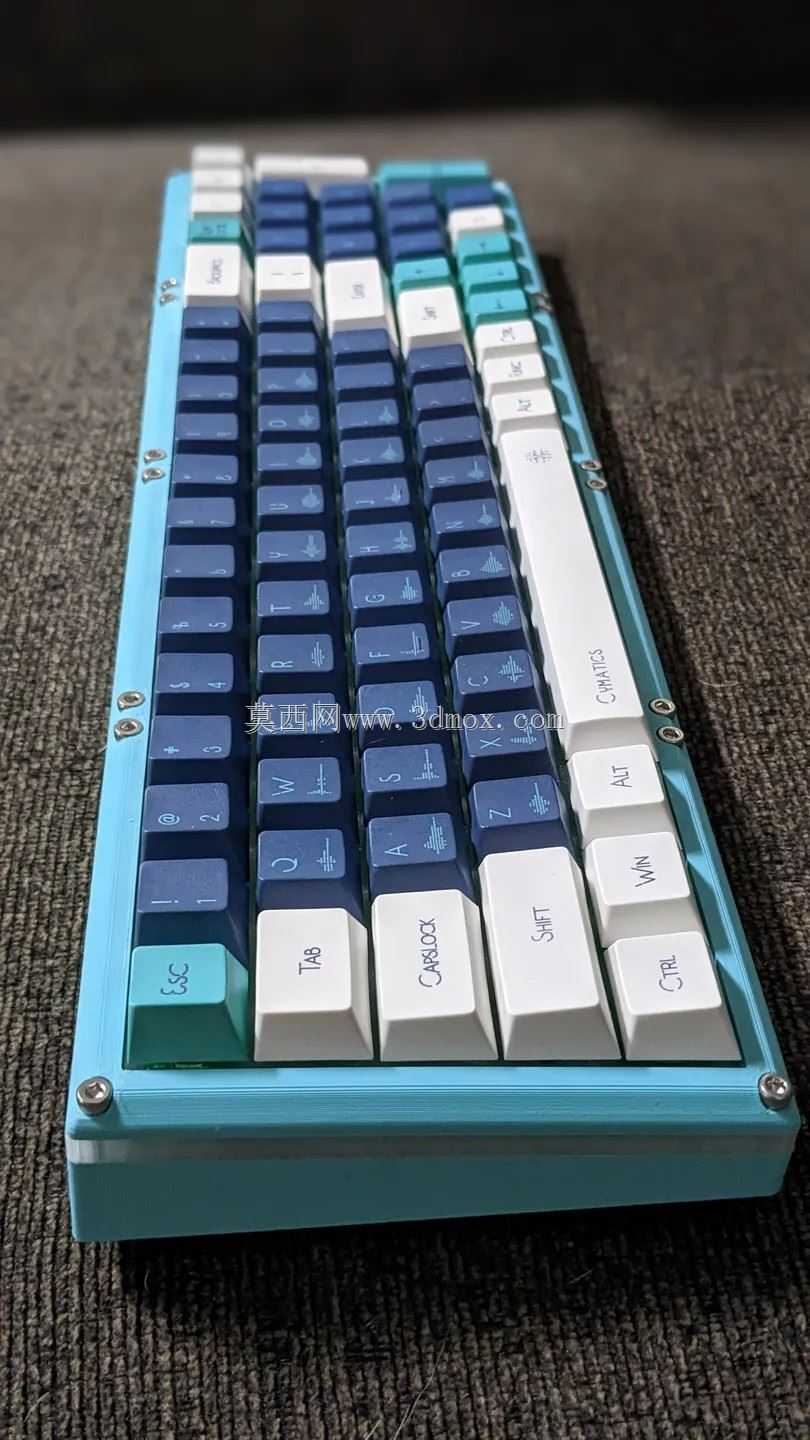

　　这套键盘结构的开发起点，来自工位外设的实际使用矛盾：常规全尺寸键盘占用桌面横向空间过大，纯60%或65%紧凑配列虽然能给鼠标、手写板、工装夹具留出操作区域，却砍掉了财务录入、工程参数填报、三维建模时频繁调用的独立数字小键盘，反复在主键区横排数字键与符号键之间切换，输入效率会出现明显断层。最终落地的配列在保留65%键盘紧凑轮廓的基础上，把数字区整合到主键区右侧，整体横向宽度控制在普通87键键盘的八成以内，既不会挤占桌面操作空间，又能完整保留数字连续录入、快捷方向导航的全部功能，适配研发工位、工控操作台、小型数控设备旁的人机交互终端等多种场景。

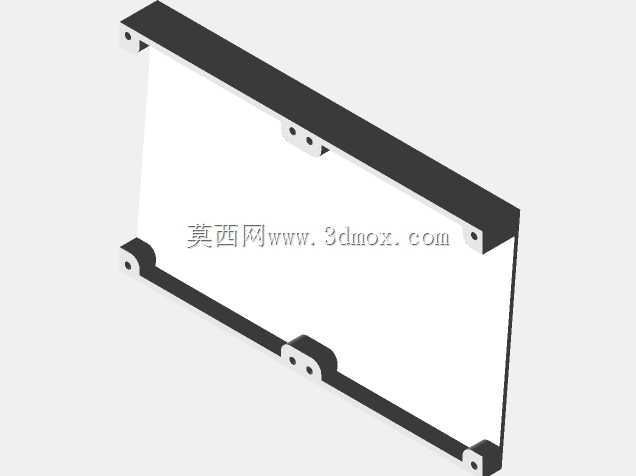

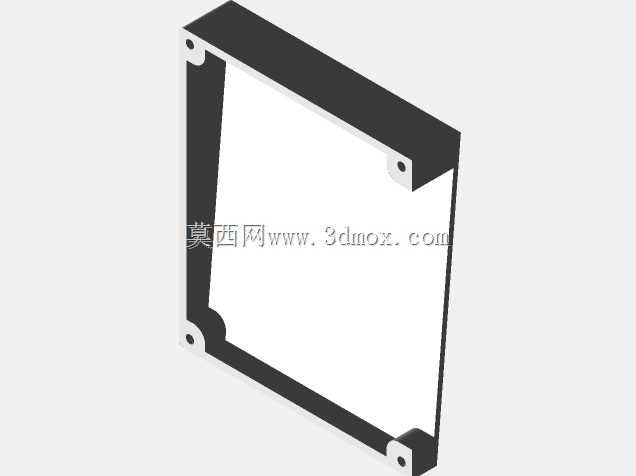

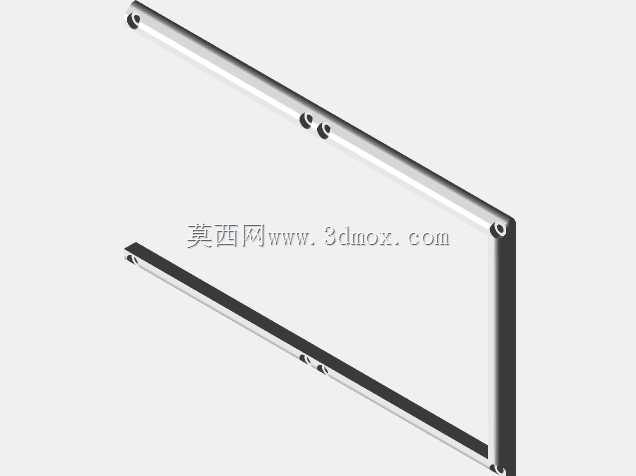

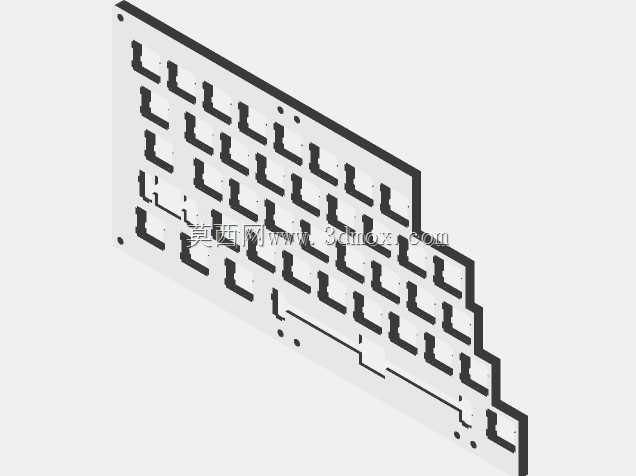

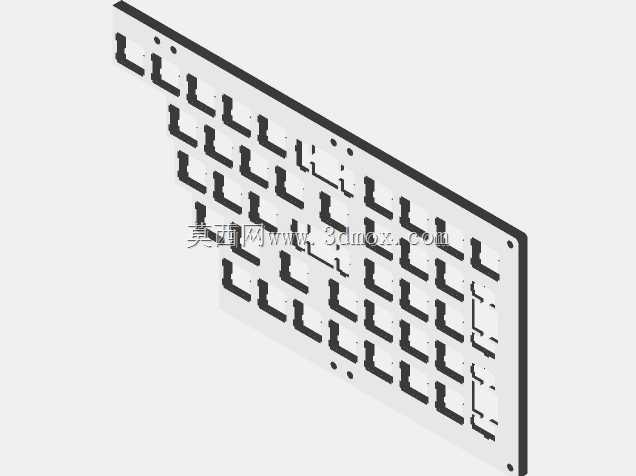

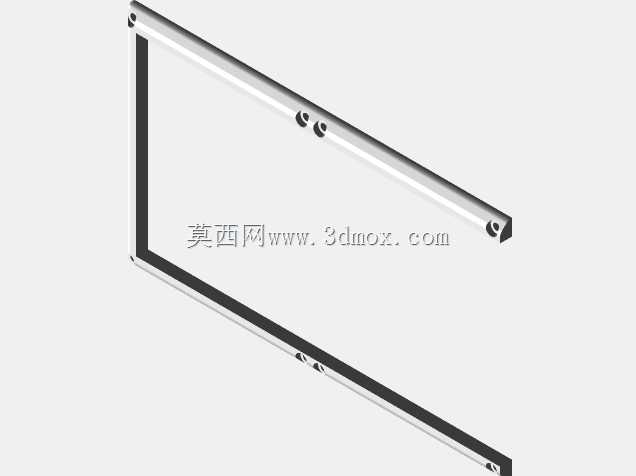

　　从结构拆分来看，整套模型覆盖了键盘上下外壳、定位板、键帽排布、内部控制器安装位、走线槽、底部支撑脚的全部几何细节。外壳采用分层堆叠设计，底壳与上盖通过周向均布的M3螺纹柱连接，紧固件规格统一选用M3系列，其中外壳连接位使用16mm长度螺栓，定位板固定位使用20mm长度螺栓，底部配重与防滑脚安装位搭配对应M3螺母锁紧，全部螺纹孔位的边距、沉头深度都做了适配，打印或机加工后不需要二次扩孔就能直接装配。底壳内部预留了完整的元件容纳空间：主控区域兼容Teensy2.0++及同引脚规格的Arduino兼容开发板，板卡安装柱高度留足了USB接口插拔余量，侧边开出Type-C接口对位槽，接线后线材不会被外壳挤压；二极管走线槽沿着定位板下方的键位矩阵排布，单键对应1N4148二极管的安装位全部做了浅槽定位，手工焊接时元件不会移位，81颗按键的开关安装孔位适配主流MX结构轴体，轴脚插入后与定位板表面齐平，键帽帽组统一采用OEM高度，空格等长键位预留了卫星轴安装槽，配套5到2个单元长度的键帽组合，长键按压时不会出现卡滞、歪轴问题。

　　设计过程中特意做了无支撑FDM打印适配，所有外壳的悬伸结构角度都大于45度，底壳内部的加强筋厚度控制在2mm以内，既保证壳体抗扭刚度，放在桌面上敲击时不会出现壳体共振异响，又能在普通Ender3级别的桌面3D打印机上直接成型，不需要额外添加支撑结构，打印完成后去除表面拉丝即可装配。定位板与底壳之间预留了3mm的缓冲垫安装间隙，可以根据使用手感选择硅胶垫、poron棉或者直接刚性连接，匹配不同的打字音与按压反馈需求。底部四角预留了橡胶防滑脚的嵌入槽，同时留出了倾角调节脚的安装位，默认外壳前低后高形成6度打字倾角，手腕长时间输入不需要额外垫高掌托。

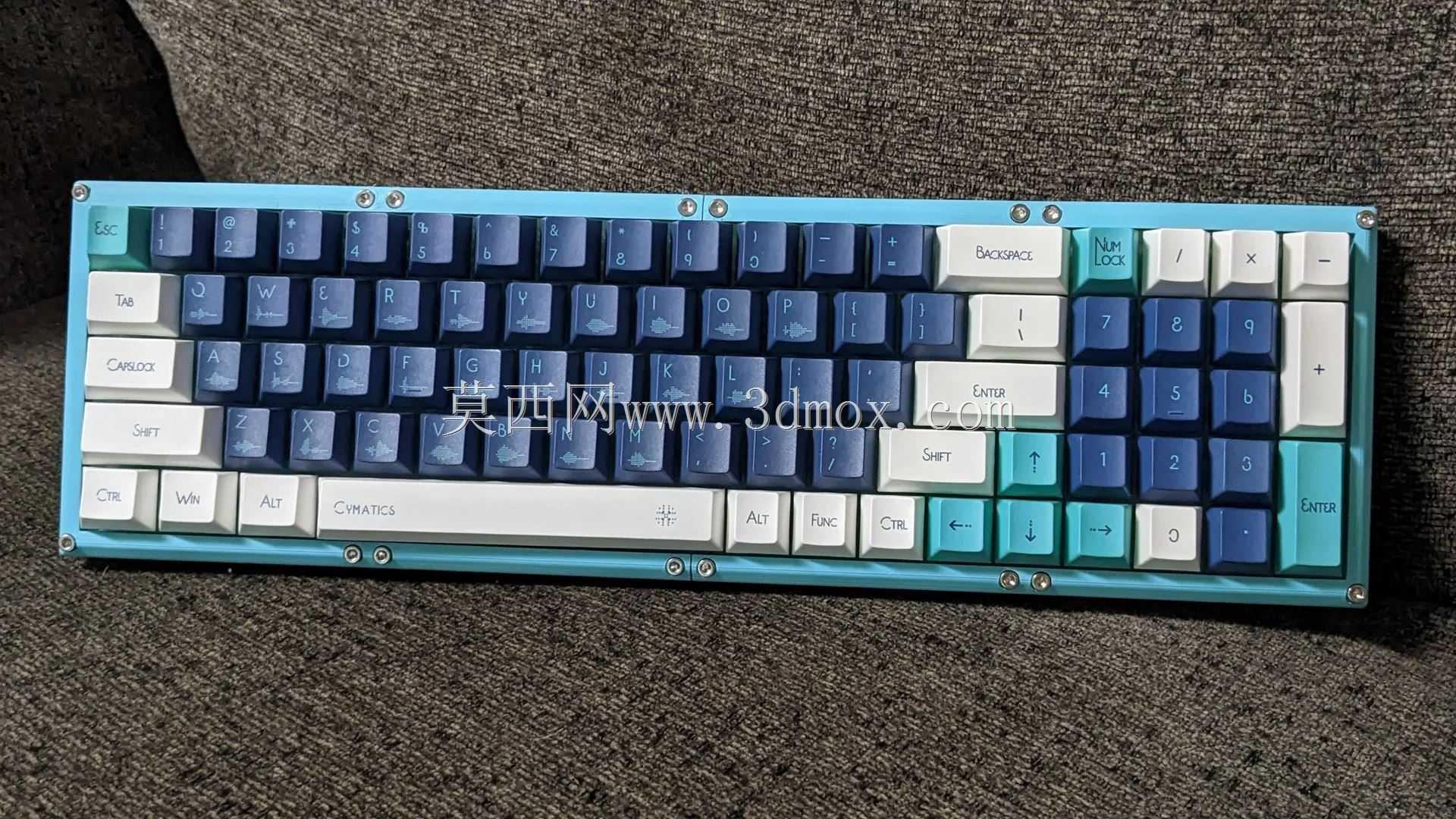

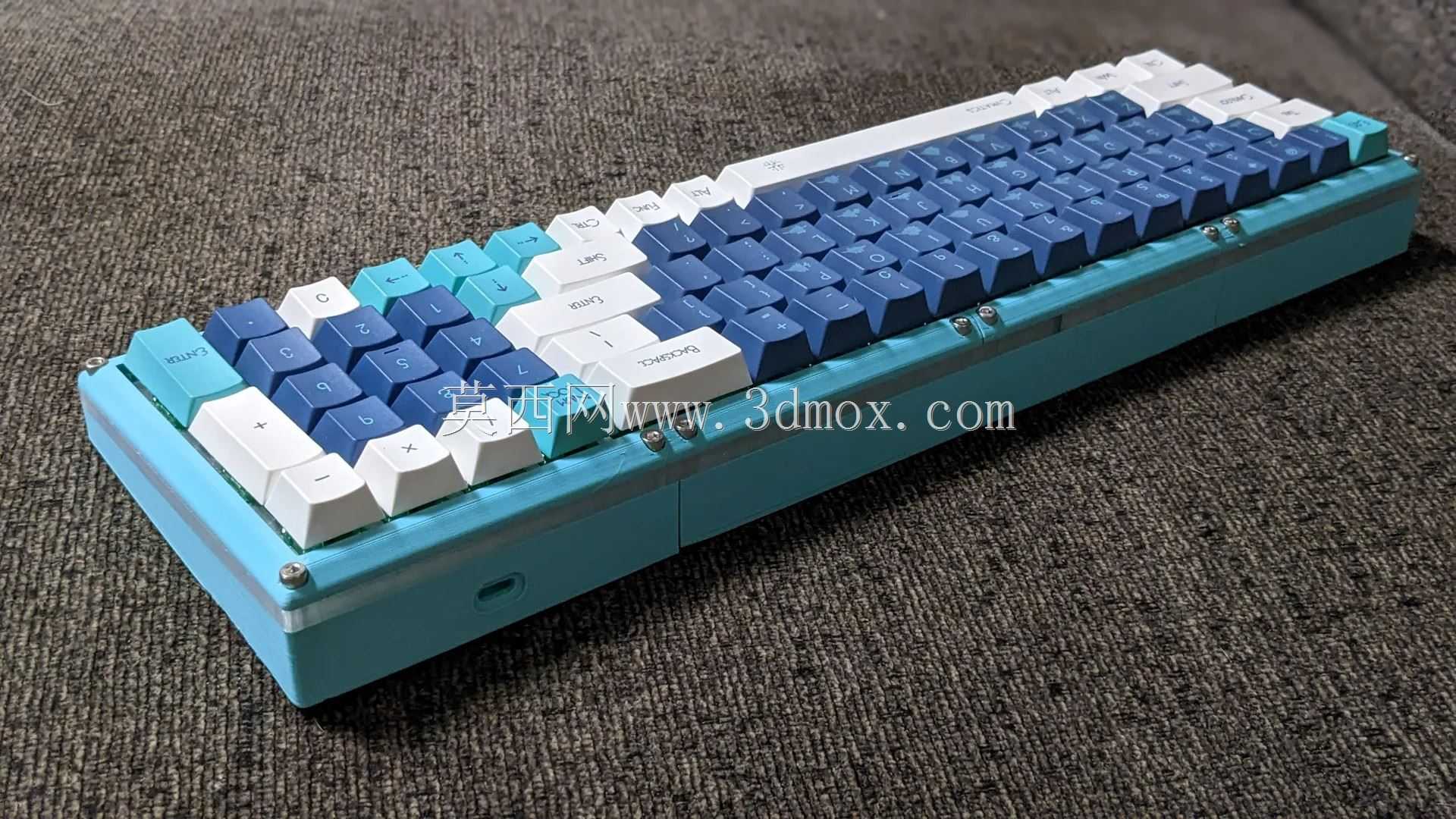

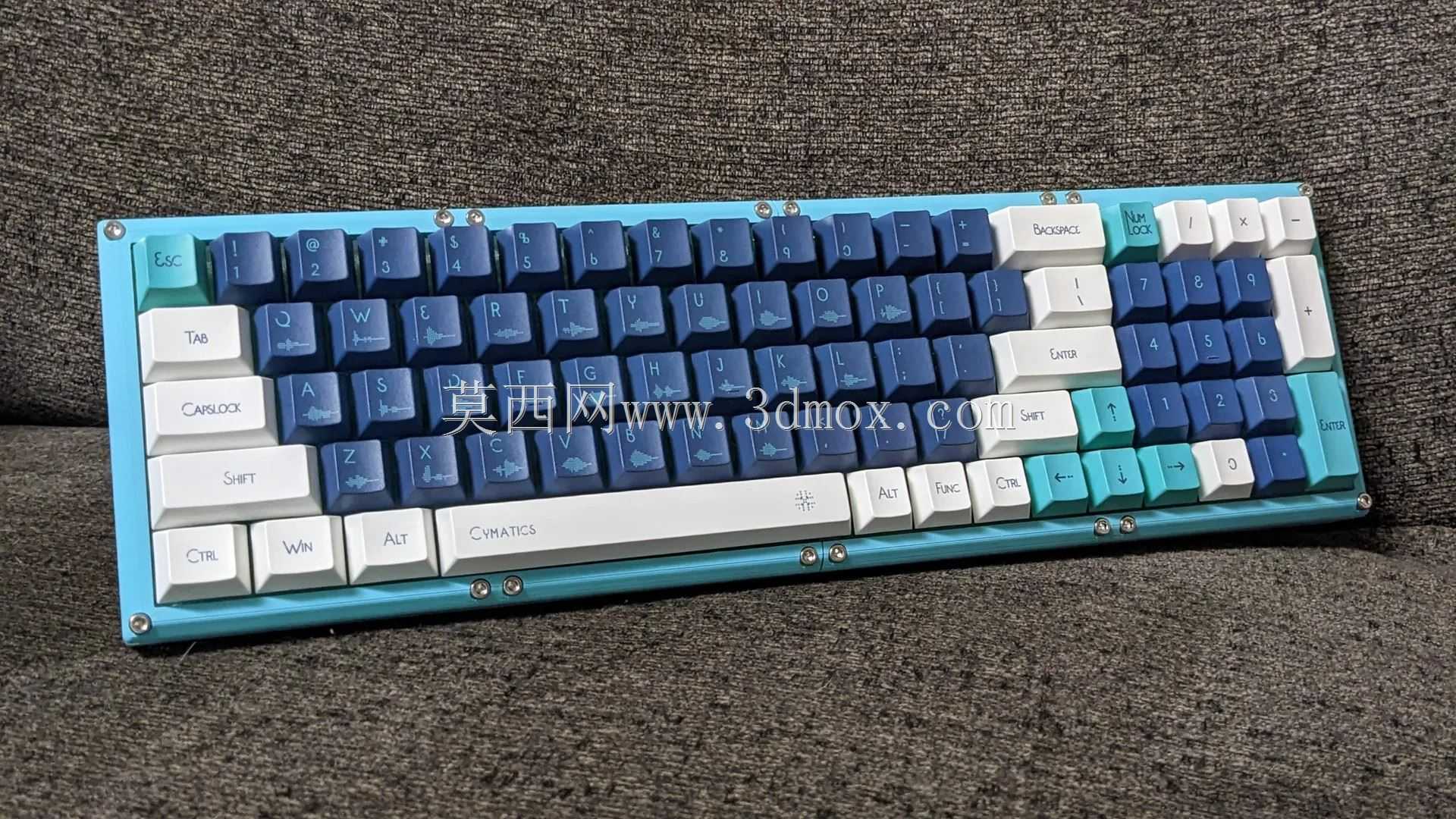

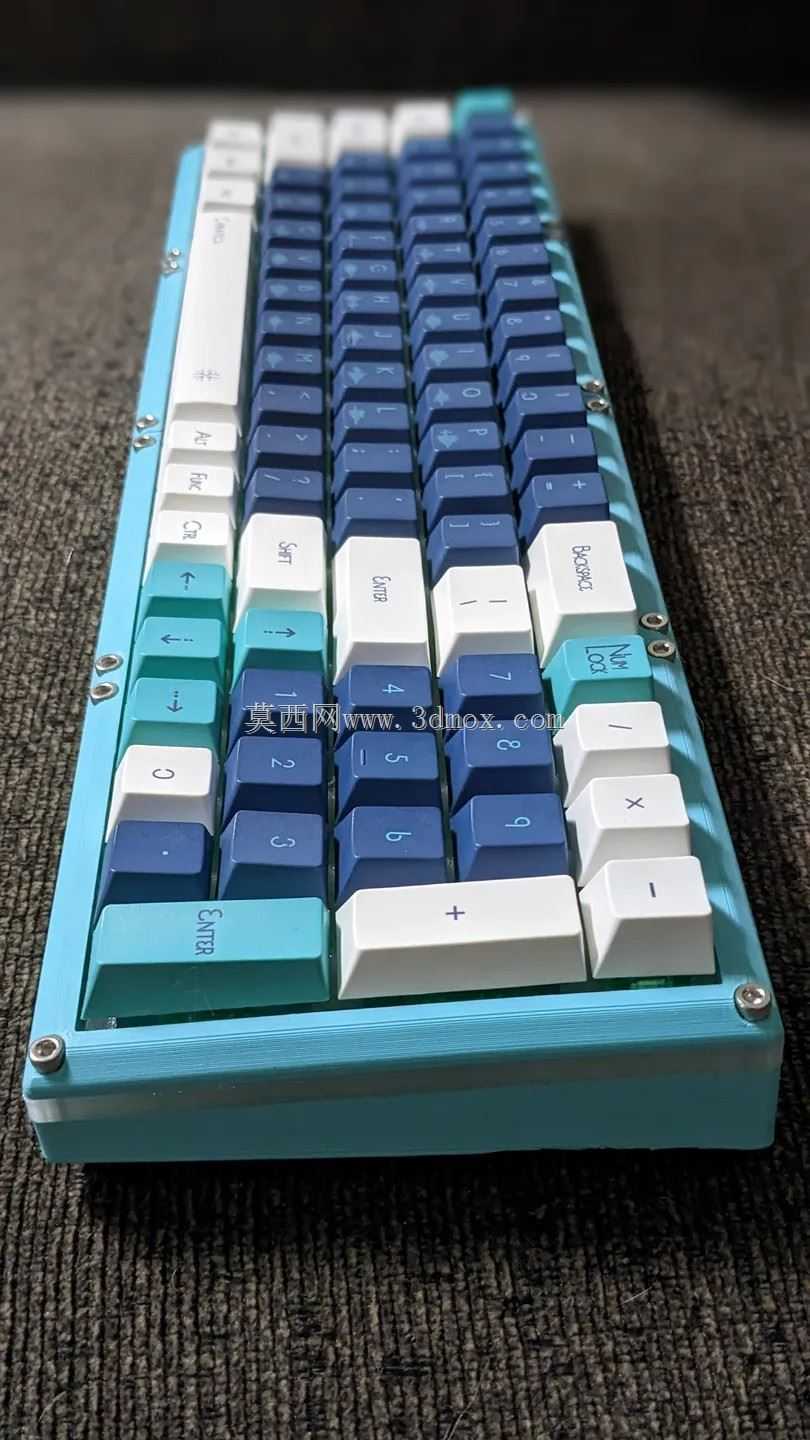

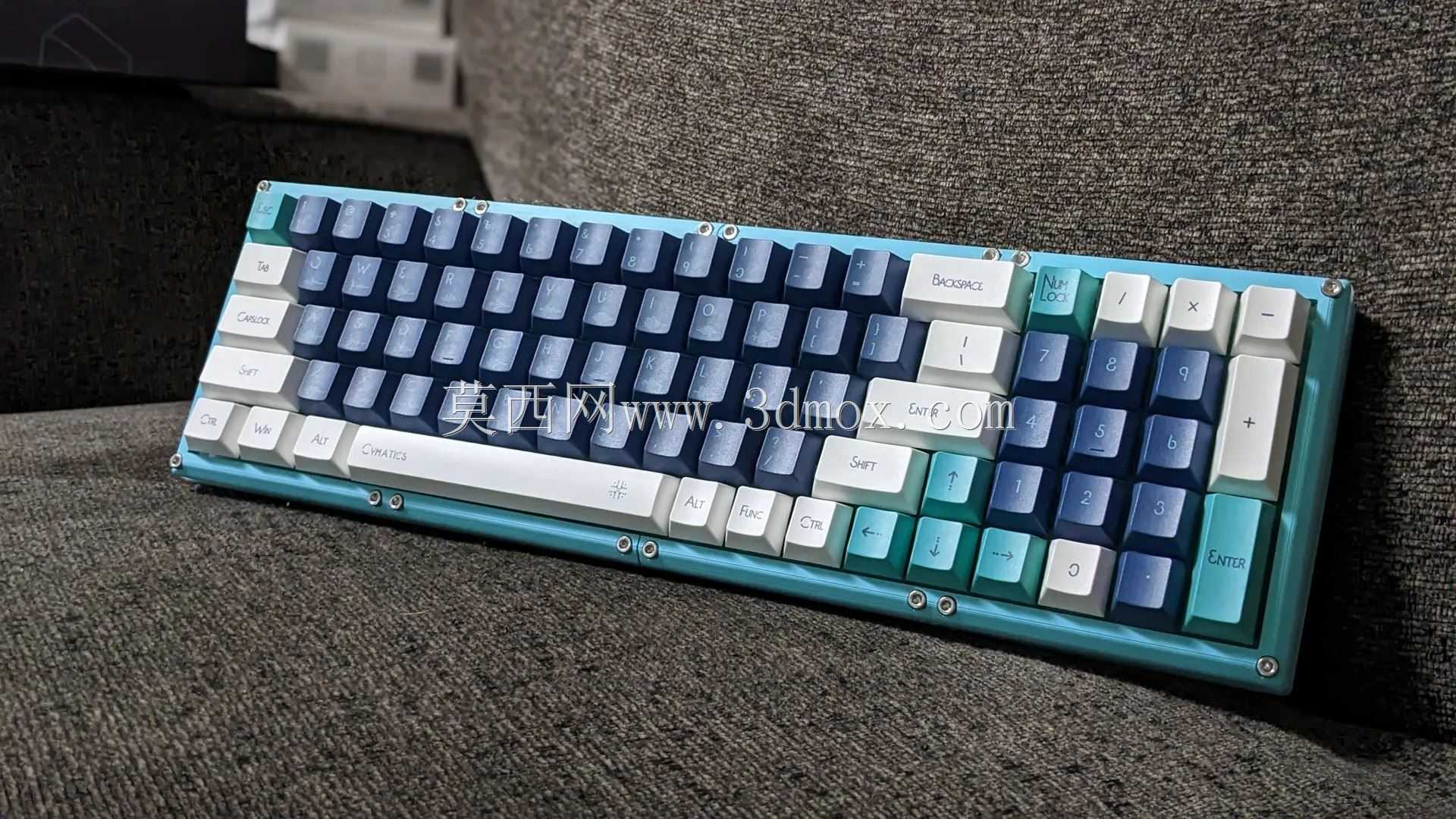

　　配列逻辑上，主键区保留了完整的字母区、常用编辑键，右侧数字区整合了小数点、回车、四则运算符号，数字区上方额外留出四颗功能快捷键，可以映射为三维建模常用的视图切换、图层开关、确认取消指令，操作时右手不需要大幅移动就能完成参数输入与指令确认。键位之间的间隙统一为1.2mm，相邻键帽边缘不会出现摩擦干涉，所有圆角位置都做了R0.8以上的倒角处理，手持移动或者日常擦拭时不会刮手。内部走线空间在主控旁预留了扎带固定位，USB接线、二极管引线整理后可以通过线卡固定在底壳内壁，合盖时不会压伤线材，底部还开出了三个透气小孔，避免密闭壳体内温差产生凝露影响电路板寿命。整套结构的安装边界完全按照桌面外设的使用场景设定，外壳总厚度控制在22mm以内，底部防滑脚高出底面2mm，放置在玻璃、金属、木质桌面上都不会出现滑动，侧边接口位置高出桌面3mm，常规Type-C线材插头可以完全插入，不会出现线材端头抵桌面导致接口松脱的问题。
