四轴无人机GPS模块电磁屏蔽防护外壳

　　这套结构件面向多旋翼航拍与作业飞行器的机载导航模块防护需求，核心解决裸装GPS接收板在装机后易受动力系统电磁干扰、振动冲击以及户外扬尘水汽侵蚀的实际问题。飞控系统依赖卫星定位信号维持悬停精度、航迹跟踪与返航逻辑，一旦电调、图传或数传链路的辐射噪声耦合进GPS天线馈线，极易出现定位漂移、卫星数骤降甚至失控风险，因此在模块外围增加一层具备电磁屏蔽能力的封装壳体，是小型无人机集成中常见且必要的处理手段。

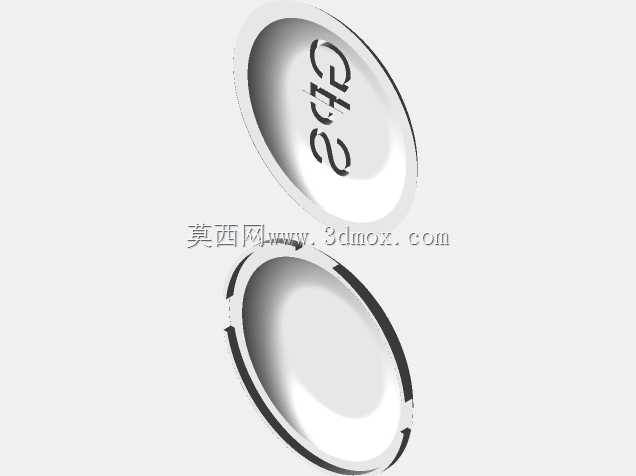

　　壳体整体采用扁圆碟形轮廓，这种造型并非单纯追求外观，而是结合了天线辐射特性与机身布局的折中。GPS陶瓷天线通常朝上安装，需要尽量开阔的向天视野，圆顶或浅碟形上盖可以在不遮挡卫星信号的前提下覆盖模块，同时避免尖锐棱角在炸机或磕碰时应力集中。壳体侧壁预留了分段式开口与卡扣槽位，用于GPS模块的排线引出以及上下壳体的对位粘合；装配时将裸板连同天线整体置入下半腔，对准走线缺口后沿合模面涂胶或超声封合，即可形成一个相对封闭的屏蔽腔体。

　　从材料选型思路看，该件面向增材制造直接打印使用，选用具备一定导电或电磁衰减特性的4000系列屏蔽耗材，使壳体本身承担EMI屏蔽层的作用，而不必额外贴覆铜箔。需要注意的是，金属化或高介电常数材料若完全覆盖天线正上方，会对L1频段卫星信号产生衰减，因此结构在顶部区域做了厚度与覆盖范围的权衡——侧壁与底部重点包裹，形成对下方飞控、电调噪声源的隔离，顶部则保持薄壁并留出信号透波窗口，兼顾屏蔽效能与收星灵敏度。工程上这类设计往往需要配合实测：装机后对比屏蔽前后的卫星颗数、HDOP值与定点漂移量，再迭代壁厚和开口位置。

　　安装边界方面，壳体尺寸依据主流小型GPS模块（如常用的NEO-M8N级别带陶瓷天线的模组）确定，内腔需容纳天线板、磁罗盘芯片及外围电容，外径控制在不超出机臂中心板堆叠区域的范围，高度方向避免与GPS折叠座杆、减震球干涉。底部可通过双面胶、扎带或预留柱位固定于飞行器顶部减震平台，走线缺口方向应朝向飞控主控，缩短馈线长度以减少二次干扰。对于F450、F550这类常见四轴/多旋翼机架，该屏蔽罩可直接加装在机顶桅杆或中心板上方，替换原先裸露的模块包裹方式。

　　功能特性上，壳体同时承担三重作用：一是电磁隔离，阻断动力电源与图传发射对高灵敏度接收前端的辐射耦合；二是物理防护，阻挡螺旋桨洗流带来的灰尘、雨滴以及短线束的摩擦；三是结构定位，统一模块朝向，保证磁罗盘与机身坐标系的安装角一致，减少罗盘校准误差。碟形外壳表面做了字符标识区，可标注模块型号与安装方向，便于批量装配时防错。

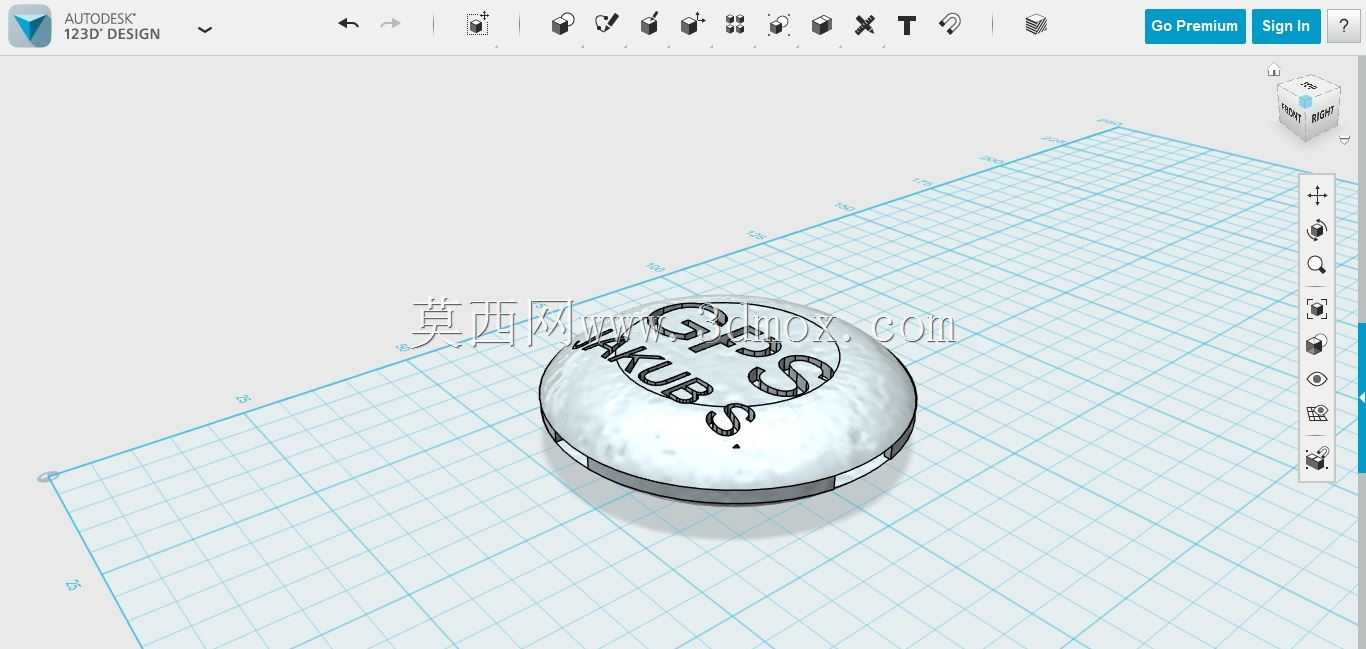

　　在建模实现上，该件属于典型的薄壁包覆类零件，壁厚需结合打印喷嘴直径与耗材流动性设定，过薄会导致屏蔽层不连续、屏蔽效能下降，过厚则增重并影响信号；侧壁开槽与卡扣要留出打印公差和胶层间隙，合模面建议设计浅定位止口，防止上下盖粘合时错位。对于结构设计从业者而言，这类件的价值不在于复杂曲面，而在于对天线信号、电磁兼容、装机空间和制造工艺四者约束的平衡：先明确模块尺寸与走线，再确定屏蔽覆盖范围，最后用最小的体积和重量完成封装，是机载电子防护件设计的通用思路。实际选型时，还需结合具体飞控的罗盘位置、机架材质（碳板本身导电，会反射信号）以及飞行场景的电磁环境，决定屏蔽罩的开口朝向与固定高度。
