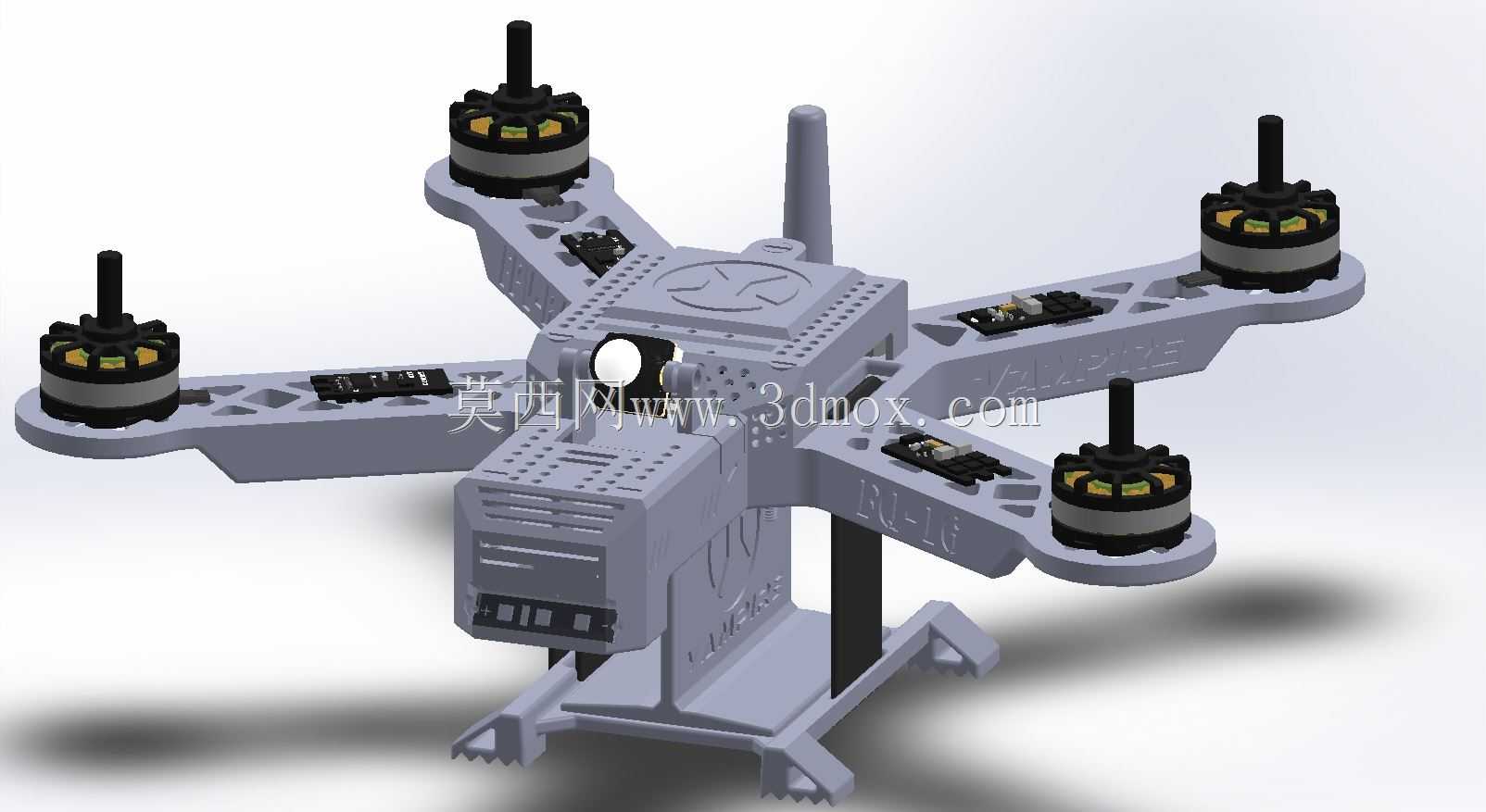

250mm轴距四旋翼无人机3D打印机架结构

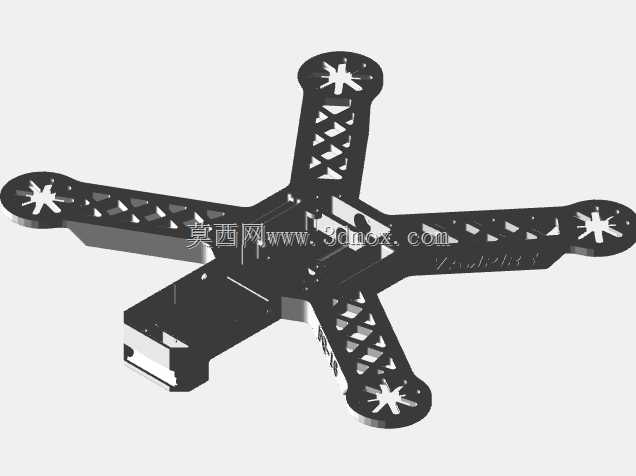

　　这套四旋翼机架结构针对小型穿越类航拍及实训飞行场景设计，整体采用X型四轴布局，适配6英寸螺旋桨的动力安装需求，机臂末端预留标准无刷电机安装位，可直接匹配市面上主流的22系列外转子无刷电机，电机座做了加厚凸台设计，抵消电机高速运转带来的振动传导，避免机架共振导致的飞行姿态偏移。机架中心区域做了分层镂空减重设计，既保留了足够的结构强度支撑飞控、电调等核心航电部件，又能最大限度降低整机自重，提升飞行机动性与续航表现。机臂与中心板采用一体化打印成型思路，减少了装配拼接环节的结构松动风险，机臂表面的格栅式镂空结构经过受力校核，在平飞、急转、俯冲等大过载飞行姿态下，可保证机臂形变量控制在安全范围内，不会出现螺旋桨擦碰机架的问题。

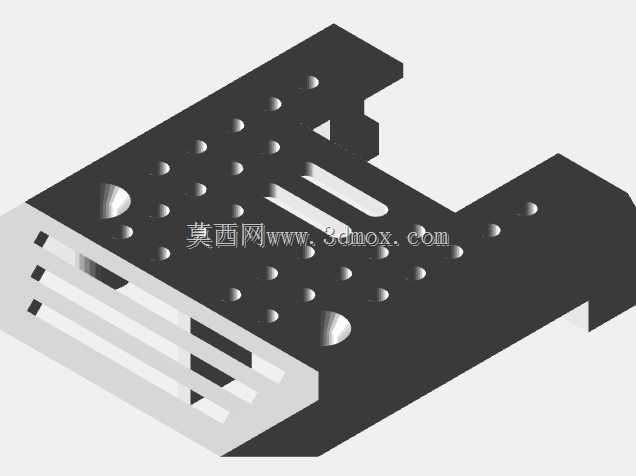

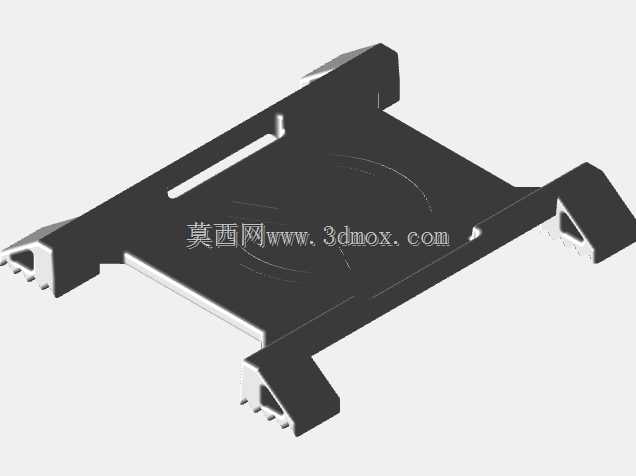

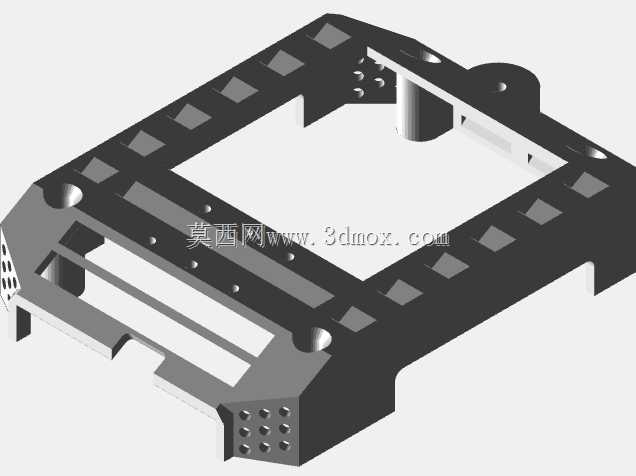

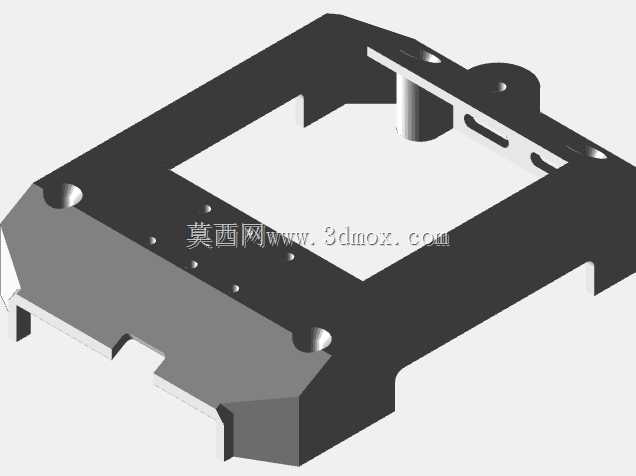

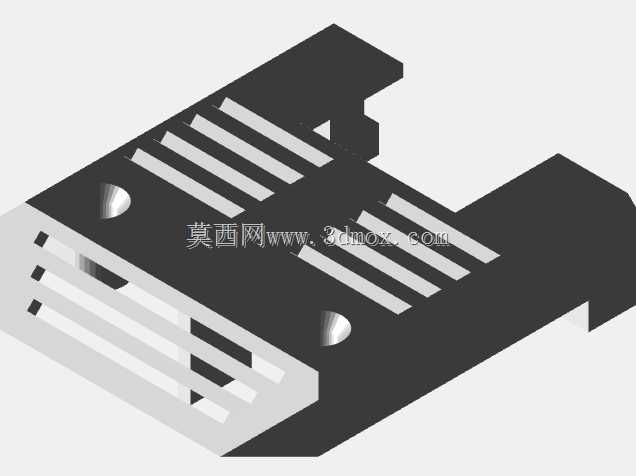

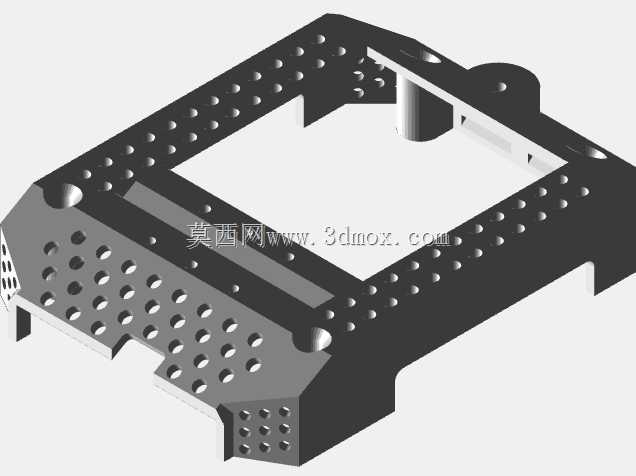

　　中心板上层预留了飞控模块的标准安装孔位，可兼容30.5mm×30.5mm安装孔距的主流飞控板，下层区域设置了专用的电池安装舱，适配2英寸宽度的6S航模锂电池，电池舱两侧设计了绑带穿槽，可通过尼龙扎带或魔术贴完成电池固定，同时预留了走线槽位，方便电调电源线、信号线的规整排布，避免飞行过程中线材晃动干扰飞控传感器工作。机架底部设计了一体化的起落支撑结构，起落架采用斜撑式受力结构，降落时可分散冲击载荷，避免硬着陆时冲击力直接传导至中心板的航电部件，起落架底部做了加宽触地端，提升降落时的静态稳定性，即使在略有坡度的地面停放也不会出现侧翻问题。整套机架的安装边界经过精准校核，电机安装位到中心板的距离经过测算，

　　保证6英寸螺旋桨转动时不会出现邻桨干涉，同时45mm×45mm的电调安装位可直接匹配主流的4合1电调模块，减少额外的改装适配工作。针对3D打印工艺的特性，所有受力转角位置都做了圆角过渡处理，避免打印过程中出现应力集中导致的层间开裂问题，所有安装孔位都预留了打印公差补偿量，打印完成后无需额外打磨即可直接完成标准件的装配，机臂表面的标识凹槽可直接在打印时成型，无需后续二次喷涂加工。在实际应用场景中，这套机架既可以作为航模爱好者DIY组装穿越机的基础结构，也可用于高校无人机专业的实训教学，通过3D打印快速制作样机，验证不同布局下的飞行性能，相比成品碳纤维机架，3D打印的结构可快速迭代修改，针对不同的载荷需求调整局部壁厚或者安装位尺寸，

　　小批量制作的成本也更低。机架的动力安装位做了同轴度校准设计，电机安装面与机臂轴线保持垂直，保证电机输出轴与螺旋桨的转动平面平行，减少不必要的动力损耗与振动，中心板的航电安装区域做了隔振设计的预留位，可额外加装硅胶减震球，进一步降低电机振动对飞控陀螺仪的干扰，提升飞行姿态的稳定性。
