汽车上控制台面板激光扫描逆向结构

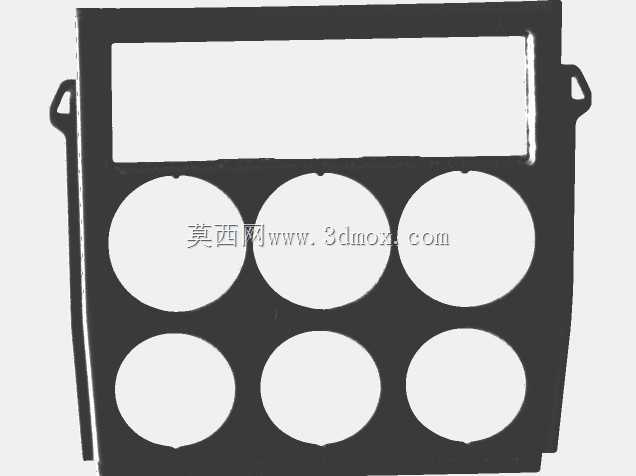

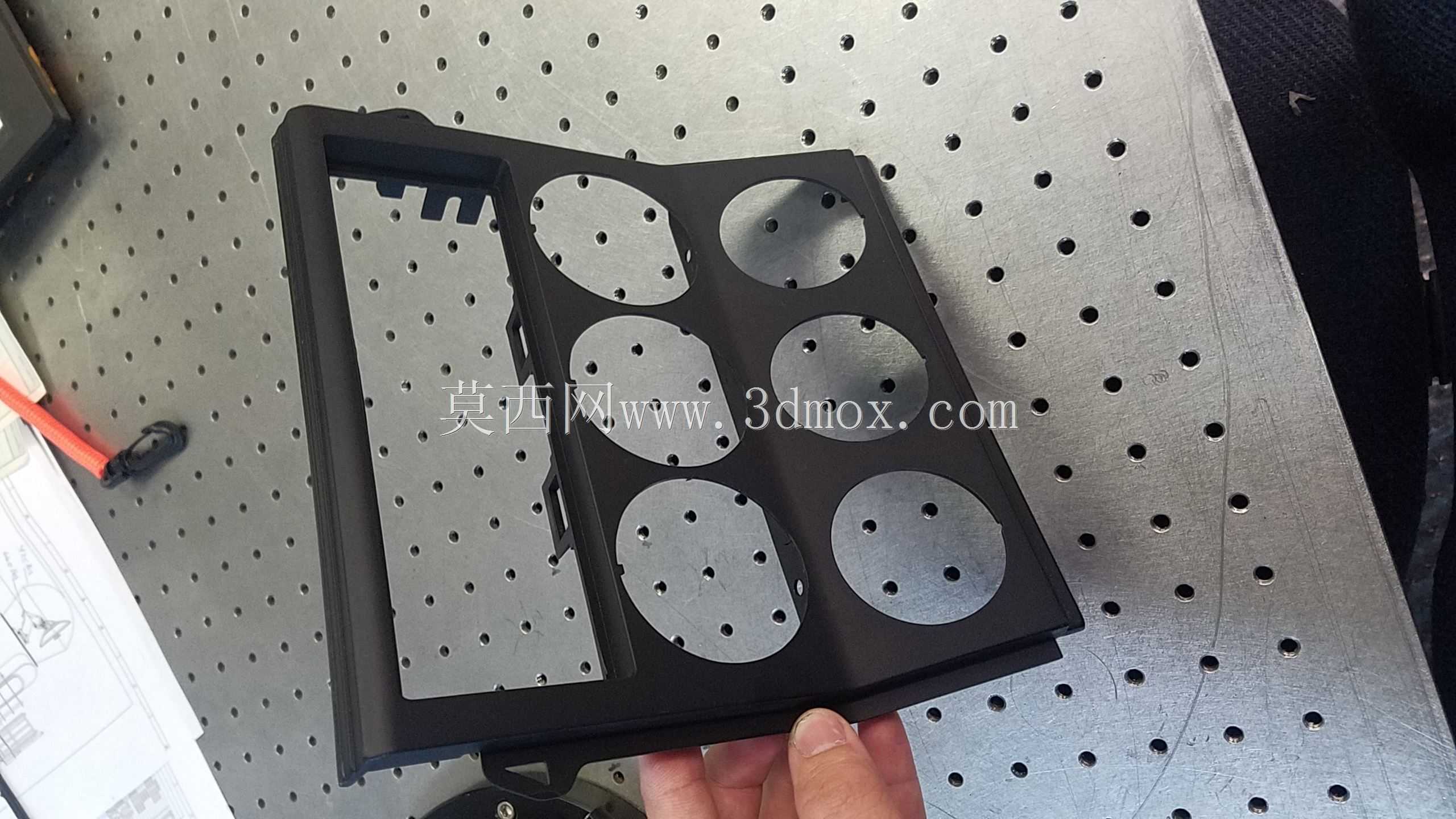

　　该件属于汽车驾驶舱前部上控制台区域的覆盖面板，主要承担仪表显示窗口、控制旋钮或圆形仪表安装孔位以及周边内饰边界的整合作用。从扫描得到的几何形态看，零件并非简单平板，而是带有明显空间折弯和侧向包边的薄壁内饰结构。上部矩形开口对应显示模块或长条形仪表区域，开口周边保留了连续边框，用于限制显示屏外露边界并遮挡内部安装间隙；下方两排共六个圆形开孔，可作为圆形表具、旋钮、开关单元或通风控制组件的安装位置，孔位之间的材料带形成加强筋式连接，使整块面板在开孔率较高的情况下仍能维持基本刚度。

　　在实车装配关系中，这类面板通常位于驾驶员前方或中控台上沿，正面直接面向使用者，背面则与仪表支架、线束、固定卡扣及周边饰板相接。模型两侧可见带孔耳状结构，位置靠近面板上部左右边缘，适合作为螺钉、卡扣或定位柱的连接区域。耳位与主体之间通过局部加厚和圆滑过渡相连，能够避免薄壁件在紧固点附近产生应力集中。面板左右边缘带有折边，折边不仅用于遮盖内部骨架，也可在装配时与相邻饰件形成止口配合，控制外观缝隙均匀性。

　　从结构思路上看，面板采用大面积开孔与周边封闭边框组合的方式，在满足功能元件布置的同时减少实体遮挡。上部矩形窗口尺寸较长，四周边框宽度相对一致，说明该区域重点考虑显示件的可视范围和装配限位；下部圆孔按行列分布，孔缘保留环形材料带，可承受旋钮或表圈压装时的局部载荷。主体表面存在随车型内饰造型形成的倾斜角度，顶部与底部并不在同一平面内，这种曲面姿态有利于配合驾驶舱视线方向，也使面板安装后与仪表罩、中控饰板的型面连续过渡。

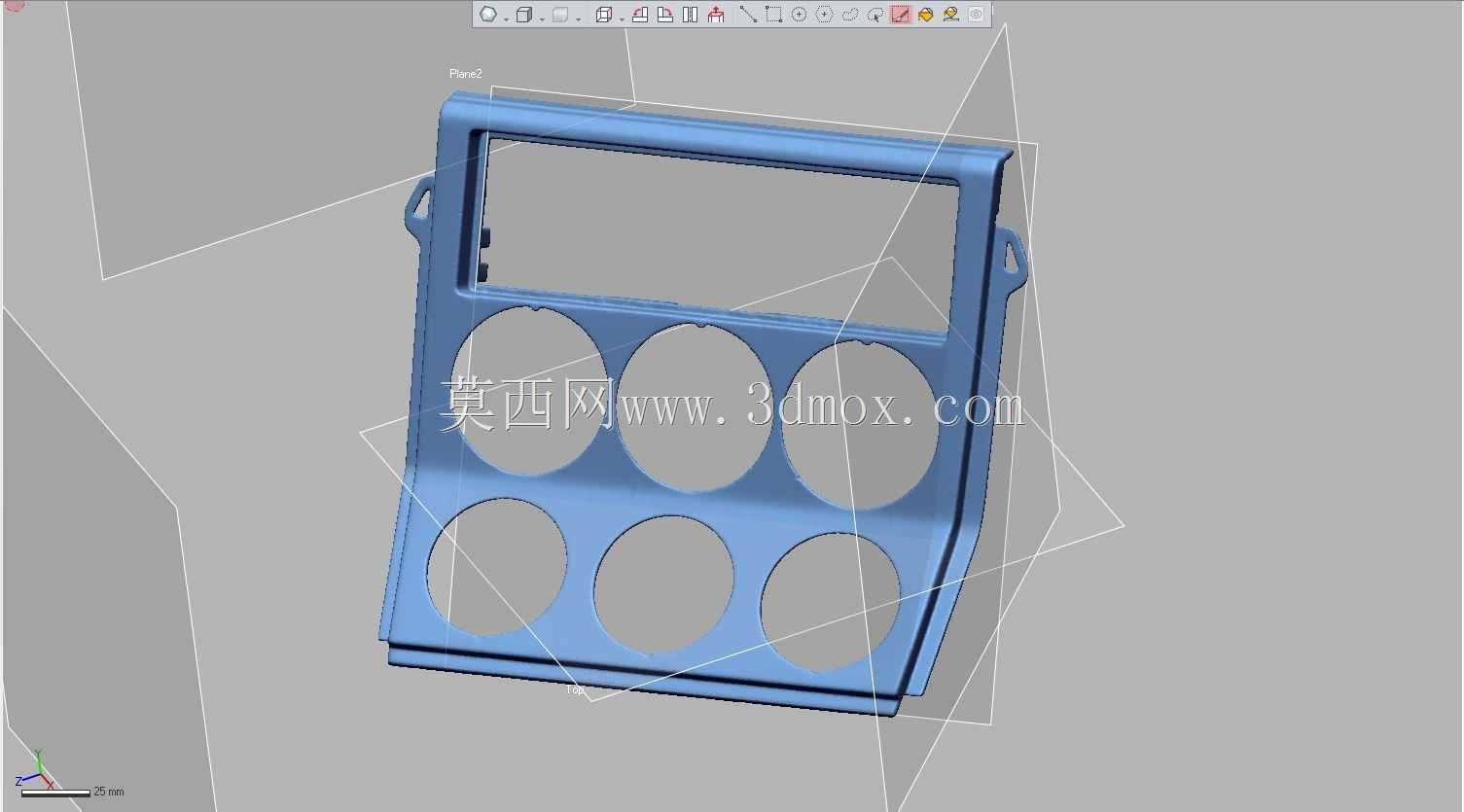

　　逆向建模时需要重点处理三类边界：第一类是外露外观面，包括正面大面、窗口边框和圆孔边缘，这些区域决定装配后的视觉质量，曲面应保持光顺，不能因扫描噪声产生局部起伏；第二类是安装贴合面，主要分布在背面、侧边折边和耳位孔周围，需与支架或卡扣座保持稳定接触；第三类是功能开孔边界，矩形窗口和六个圆孔的中心距、孔径及孔轴方向应优先保证，因为这些尺寸直接影响仪表、旋钮或开关的装入。

　　扫描数据虽然保留了原车件的真实空间形态，但点云或三角面在薄边、深腔和背面遮挡区域容易出现缺失。进行结构重建时，不宜完全机械照搬网格表面，而应在尊重外轮廓的基础上对称孔位、修正局部翘曲，并补齐被扫描角度遗漏的背面加强结构。面板壁厚可按内饰塑料件的常规范围设定，边缘处适当增加翻边高度，以提升抗弯能力；耳位孔周围建议设置局部凸台，使紧固件载荷扩散到更大面积。六个圆孔之间若背面空间允许，可沿孔间材料带增加浅筋，但筋位不能干涉后方线束和仪表壳体。

　　安装边界方面，面板整体外轮廓需要嵌入控制台开口，左右折边与相邻饰件形成侧向限位；上部耳位承担主要固定作用，下部可依靠卡扣或边缘止口辅助定位。矩形显示窗口后方应预留显示模块厚度和插接线束空间，圆孔后方则需根据装入元件确认旋转间隙、接线空间和拆卸工具行程。由于该件面向驾驶舱可见区域，设计中还要控制面板与仪表玻璃、旋钮外圈之间的阶差，避免装配后出现边缘摩擦或干涉。

　　该几何数据适合用于老款车型内饰修复、定制控制台改造、3D打印替代件制作以及二次装配设计。使用时可将扫描外形作为外观基准，再依据实际加装的仪表、屏幕和开关尺寸重新调整开孔，使复刻件既保留原车控制台的安装姿态，又能满足改装后的功能布置需求。
