定制乘用车轮辋轮胎总成结构设计

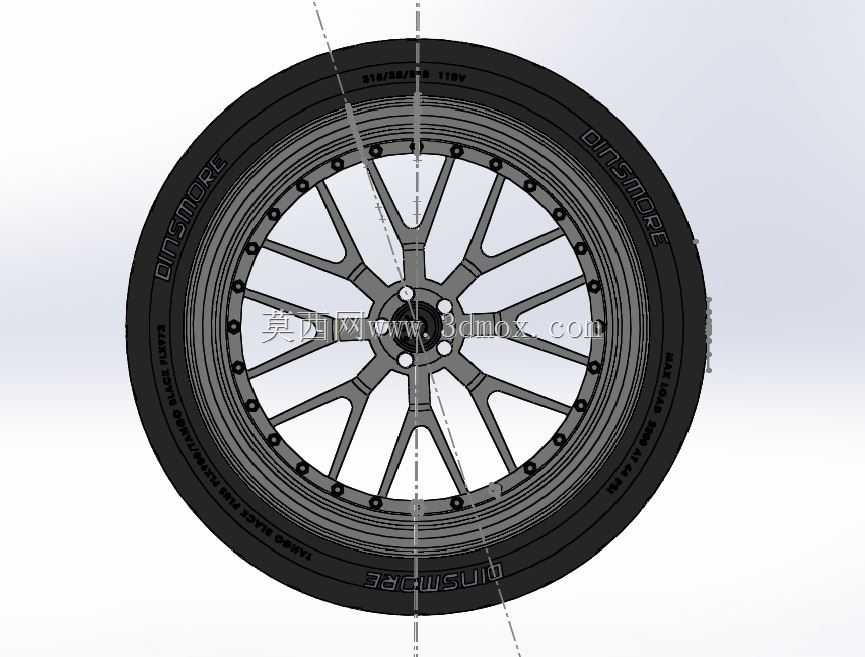

　　这套轮组三维结构围绕乘用车行走部件的实际装配关系展开，把轮辋、轮毂、轮胎以及胎面造型作为一个完整总成来处理，而不是单独绘制一个外观件。现场使用中，车轮既要承担整车垂向载荷，又要在转向、制动、加速和经过不平路面时传递多方向力矩，因此建模时不能只关注辐条造型，还要把安装面、中心孔、螺栓分布圆、胎圈配合区域和轮胎外轮廓之间的边界关系交代清楚。

　　从结构功能上看，轮辋部分负责与轮胎胎圈形成可靠约束。胎圈落座区域的直径、凸缘高度和槽底过渡会直接影响轮胎装拆便利性以及充气后的定位稳定性。模型中将轮辋外缘、胎圈座和中部下沉槽按装配逻辑连续表达，能够用于检查轮胎在低压、承载和侧向受力状态下是否存在异常滑移风险。轮毂中央区域则对应车轴安装基准，中心孔承担径向定位作用，周边螺栓孔按照节圆分布，保证车轮与转向节或后桥法兰对接时同轴度满足要求。

　　轮胎部分采用带胎面花纹的完整外形表达，胎侧弧度、肩部过渡和冠部宽度共同决定接地形态。胎面并不是简单的装饰纹路，花纹块的排布方向、沟槽深度和周向连续性会影响排水、抓地以及滚动噪声。该设计在胎面区域保留了清晰的块状花纹和纵向沟槽，便于后续在渲染、运动仿真或3D打印验证时观察轮胎与地面接触状态。对于结构设计人员来说，这类模型还可以用来校核转向极限位置下轮胎与翼子板、悬架摆臂、制动卡钳之间的间隙。

　　设计思路上，轮辐采用多辐条式布局，在视觉上形成轻量化效果，同时辐条从中心安装盘向外缘轮辋逐渐展开，使载荷路径比较直接。中心盘区域需要保留足够厚度，以承受螺栓预紧力和制动扭矩；辐条与轮辋交接处应避免尖角突变，通过圆角和连续曲面降低应力集中。若进入工程深化阶段，还可以在该三维基础上增加减重孔、气门嘴孔、平衡块安装位置以及表面工艺分区，用于铸造、锻造或数控加工方案评估。

　　安装边界方面，车轮总成的轴向宽度、轮胎外径、轮辋法兰突出量和螺栓孔分布圆是选型时最需要控制的参数。轮胎外径变化会影响车速信号、悬架几何和轮罩空间；轮距方向的突出量则关系到轴承载荷、擦碰风险和法规外廓边界。模型把轮胎、轮辋和轮毂装配在同一轴线关系下，能够直观检查制动盘内侧空间、卡钳避让范围以及轮毂端面与螺栓长度的匹配情况。

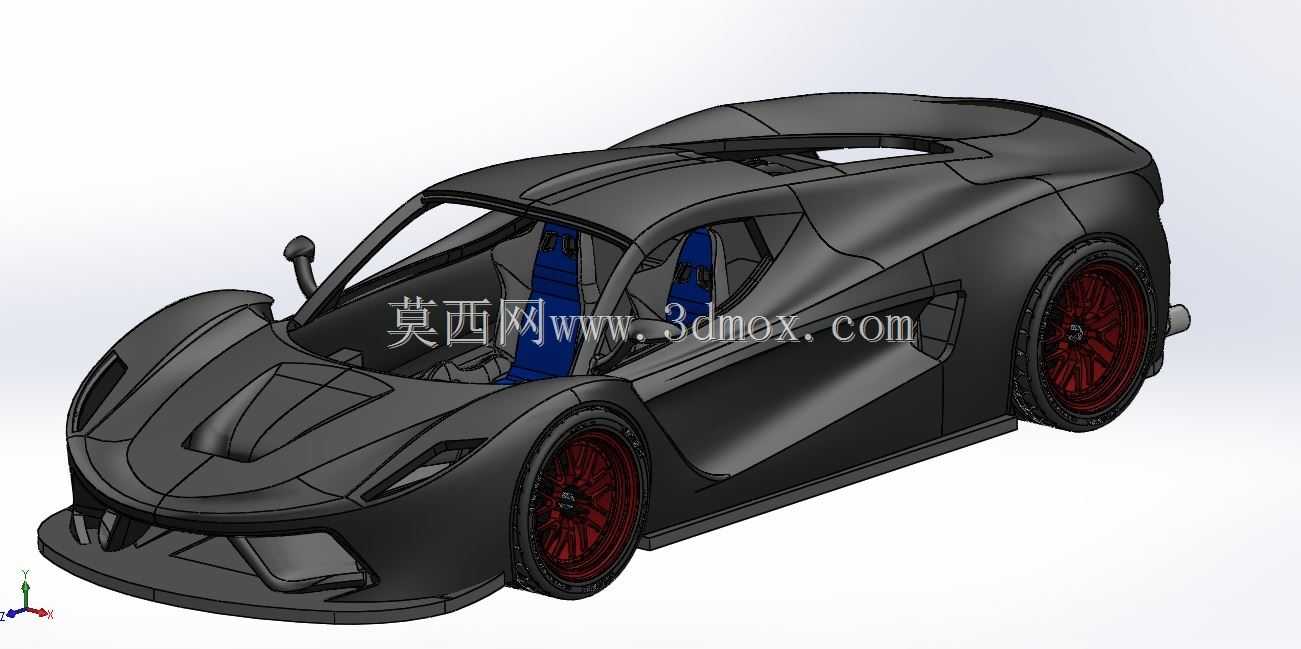

　　在应用场景上，这类轮组既可用于定制车辆外观方案展示，也可作为底盘布置、轮罩校核、整车动画和增材制造样件的基础数据。进行整车布置时，可将其接入悬架运动模型，观察跳轮和转向组合工况下的包络体；进行展示评审时，胎面纹理、辐条形态和金属表面质感能够同步呈现；进行教学或原型验证时，拆分后的轮胎与轮辋也能说明胎圈锁紧、中心定位和螺栓紧固的工程逻辑。整体结构兼顾外观表达与装配约束，适合作为车轮总成设计、改装方案评审和行走系统空间校核的三维参考。
