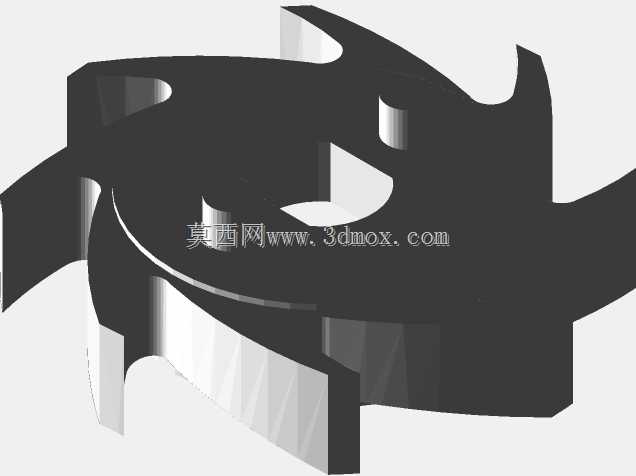

咖啡机研磨驱动叶轮替换结构

　　该叶轮结构面向家用咖啡研磨设备的磨头驱动部位，主要承担动力传递与研磨腔内部物料扰动功能。设备在长期使用过程中，原叶轮会受到咖啡豆碎屑冲击、扭矩反复加载以及清洁拆装带来的机械应力影响，叶片根部和中心安装区域容易出现裂纹、断裂或配合松动。该替换结构围绕原机安装边界进行还原，重点保证中心驱动位置、叶片外轮廓、轴向高度和相邻腔体间隙与整机匹配，使维修件能够直接装入研磨组件，不需要额外改动电机轴、磨盘座或壳体。

　　从实际使用场景看，这类叶轮位于研磨机构的动力传递链上，工作时随电机轴旋转，将旋转扭矩传递至研磨钻头或相关驱动部件，同时在腔体内形成稳定的搅动路径。叶片并非单纯装饰结构，其曲面走向、端部弯折和周向分布都会影响转动时的受力状态。设计时需要兼顾刚性与转动平衡：叶片过薄会在启动瞬间或咖啡豆卡滞时产生过大变形，叶片过厚则可能增加转动惯量，并挤占研磨腔内部空间。该结构采用连续的叶片过渡形态，在靠近中心区域保留较厚实的承载截面，向外延伸时通过曲面和折边形成加强效果，使扭矩能够从中心部位较均匀地分散到各叶片。

　　外形建模时应先锁定中心安装基准。叶轮的中心孔或驱动配合区域是与电机输出端对接的关键边界，孔位偏心会直接导致运转噪声、振动和磨盘间隙不稳定。围绕该基准建立周向阵列后，再处理叶片的空间曲面。叶片端部具有明显的弯折和包覆形态，这种形态有利于在有限腔体内提高结构刚度，同时避免尖锐根部造成应力集中。各叶片之间的开口区域需要保持通畅，不能在装配后与壳体筋位、磨盘边缘或紧固件发生干涉。对于维修替换件而言，外圆最大轮廓、叶片下表面到安装面的距离、中心配合深度以及顶部凸起高度，都是装配前必须复核的尺寸边界。

　　结构设计思路上，不宜只追求外观还原。研磨设备工作时会遇到短时负载波动，尤其是咖啡豆进入研磨区瞬间，驱动件受到的阻力并非恒定。叶轮材料和结构应能够承受反复启停带来的冲击，中心区域尤其要避免薄壁悬空。模型中叶片与中心基体相交处应保持连续过渡，若用于打印或加工，应在根部保留足够圆角或壁厚，减少裂纹源。外缘折边能够提高叶片的抗扭能力，但折边方向必须与原腔体空间一致，否则即使中心孔能够安装，旋转时也可能摩擦内壁。

　　在三维建模过程中，可先绘制中心配合体，再依据叶片周向分布建立单叶曲面，通过阵列形成整体。叶片表面存在多段弯曲和侧向翻折，适合用曲面放样或多截面实体方式完成；阵列后需检查相邻叶片之间的对称性，防止因造型误差造成质心偏移。对于实际打印制作，层纹方向、填充密度和后处理精度都会影响最终强度，尤其是中心受力区不能仅依赖薄壳结构。装配验证时，应先进行静态干涉检查，再手动旋转确认叶轮在整周范围内与壳体、磨头和密封部位保持均匀间隙。

　　该类零件的工程价值在于以较小的替换成本恢复研磨设备的动力传递能力。设计人员在复刻或优化时，应把重点放在安装基准、扭矩传递路径、叶片刚度和腔体避让上，而不是单独关注叶片造型。通过保留原机关键配合尺寸并强化根部与中心区域，可以使替换叶轮在维修场景中具备稳定的装配性和使用可靠性。
