汽车发动机连杆总成结构设计

　　连杆作为内燃机曲柄连杆机构的核心传力构件，在整机运行中承担着将活塞往复直线运动转化为曲轴旋转运动的关键作用，工作过程中同时承受交变燃气爆发压力、往复惯性力与旋转离心力的复合载荷，其结构强度、刚度与疲劳寿命直接决定发动机的可靠性边界。

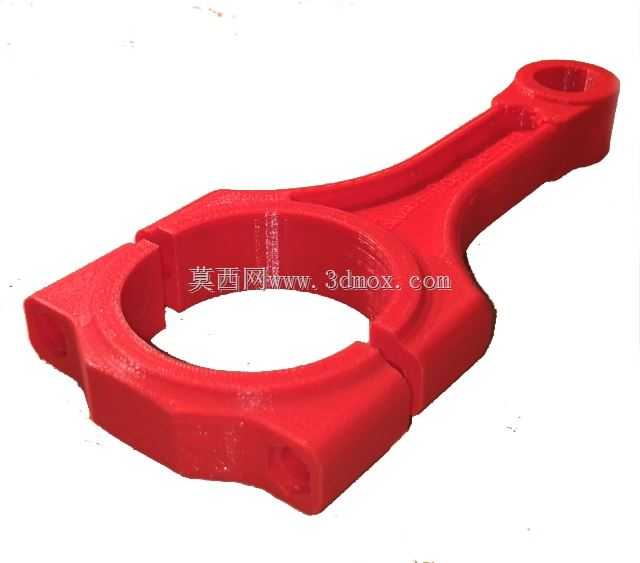

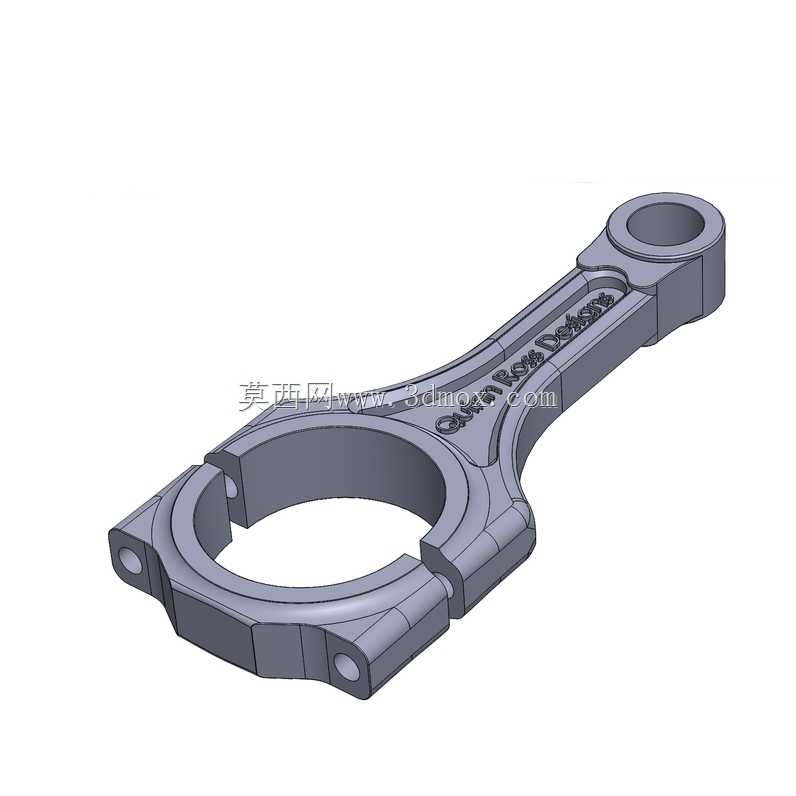

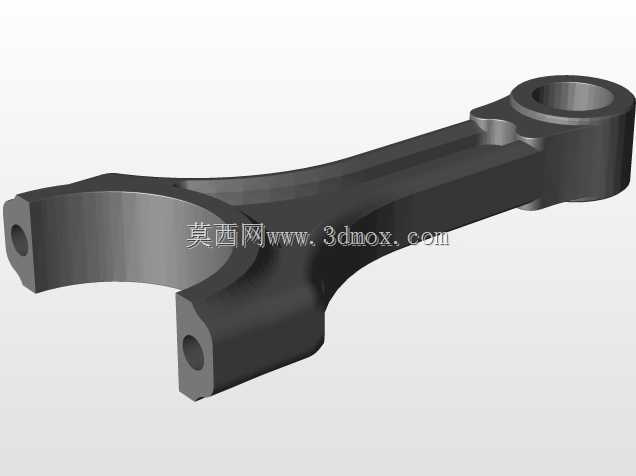

　　从整机布置维度来看，该连杆适配乘用车小排量汽油发动机，整体采用平切口分体式结构，大头端与曲轴连杆轴颈配合，小头端通过活塞销与活塞内腔销座连接。杆身采用成熟的工字形截面构型，该截面形式在同等截面积下可获得更大的抗弯截面模量，在保证纵向抗弯刚度的同时尽可能降低自身往复质量，减小高速运转时的惯性载荷。杆身表面沿长度方向布置纵向加强筋，从小头过渡圆角处平滑延伸至大头结合面区域，避免截面突变带来的应力集中。

　　小头端设计为整圆环形结构，内部压装薄壁铜铅合金衬套，衬套内孔与活塞销形成间隙配合，工作时润滑油通过杆身内部钻削的纵向油道，从大头轴瓦处引入压力润滑油，输送至小头衬套摩擦面实现流体润滑，降低活塞销与衬套的磨损速率。小头外圆与杆身衔接处采用大圆弧过渡，分散活塞销传递的爆发压力，避免小头根部出现疲劳裂纹。

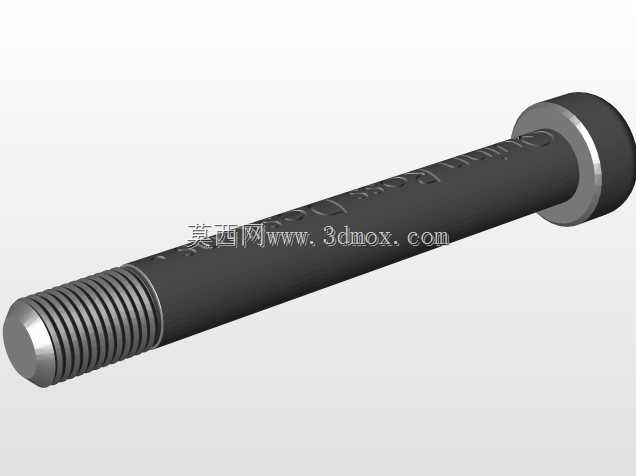

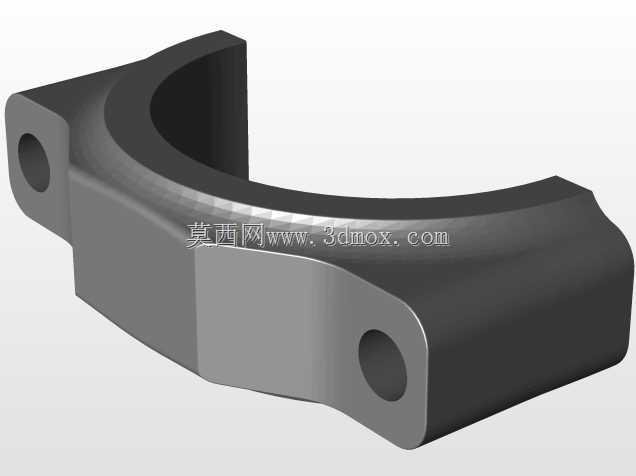

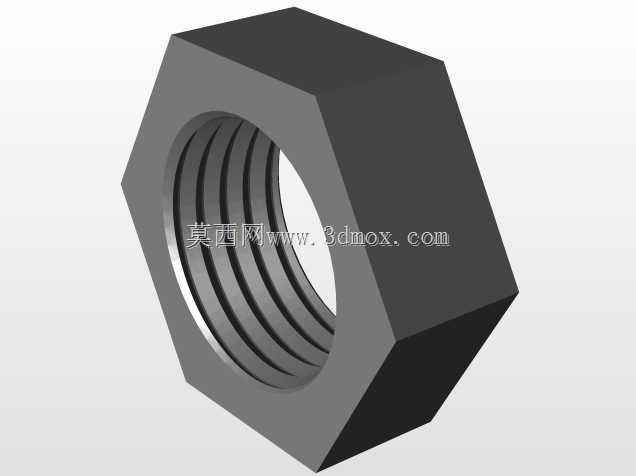

　　大头端采用斜向定位的分体式连杆盖结构，结合面处设计有锯齿形定位止口，保证连杆盖与杆身装配时的周向定位精度，防止螺栓紧固后出现错位，保障大头孔的圆度与圆柱度。两根高强度连杆螺栓沿结合面对称布置，螺栓孔周边做沉孔避让设计，螺栓采用塑性转角法紧固，使轴瓦与连杆大头孔、曲轴轴颈之间获得稳定的配合过盈量。大头孔内表面装配上下两片薄壁轴瓦，轴瓦表面减摩合金层可在曲轴运转时形成油膜，吸收冲击载荷。

　　建模过程中优先完成杆身主体的拉伸构型，依次对工字形截面的拔模斜度、各处过渡圆角进行细化，大头分体结构先构建整圆特征后通过装配分割生成连杆盖，保证结合面的配合精度完全匹配；所有安装孔位、油道孔、螺栓过孔均按照实际加工工艺顺序创建，倒角、退刀槽等工艺特征完整保留，未做不合理的几何简化。

　　安装边界方面，连杆大头孔的内径尺寸需匹配对应曲轴的连杆轴颈直径，小头衬套内径匹配所选活塞的活塞销外径，连杆总成的轴向宽度需小于曲轴连杆轴颈的长度与活塞销座的内侧间距，发动机运转时连杆大头的旋转外轮廓不得与缸体内壁、曲轴平衡块发生运动干涉，小头往复运动的极限位置需与活塞内腔、缸盖燃烧室底部保留足够安全间隙。杆身工字形截面的腹板厚度、翼缘高度经过载荷校核，在发动机额定转速、最大爆发压力工况下，杆身的最大变形量控制在许用挠度范围内，连杆螺栓的预紧力满足动载下不松脱的设计要求。

　　该类连杆结构广泛应用于乘用车汽油机、小型柴油机以及通用动力内燃机中，建模时完整还原了成品零件的所有结构细节，可直接用于运动仿真、有限元强度校核、整机装配干涉检查以及教学演示场景，结构参数符合常规量产发动机连杆的设计规范，各配合面的尺寸公差、形位公差可参照内燃机连杆行业标准对应选取，能够为动力总成设计、零部件逆向开发提供可靠的三维结构参考。
