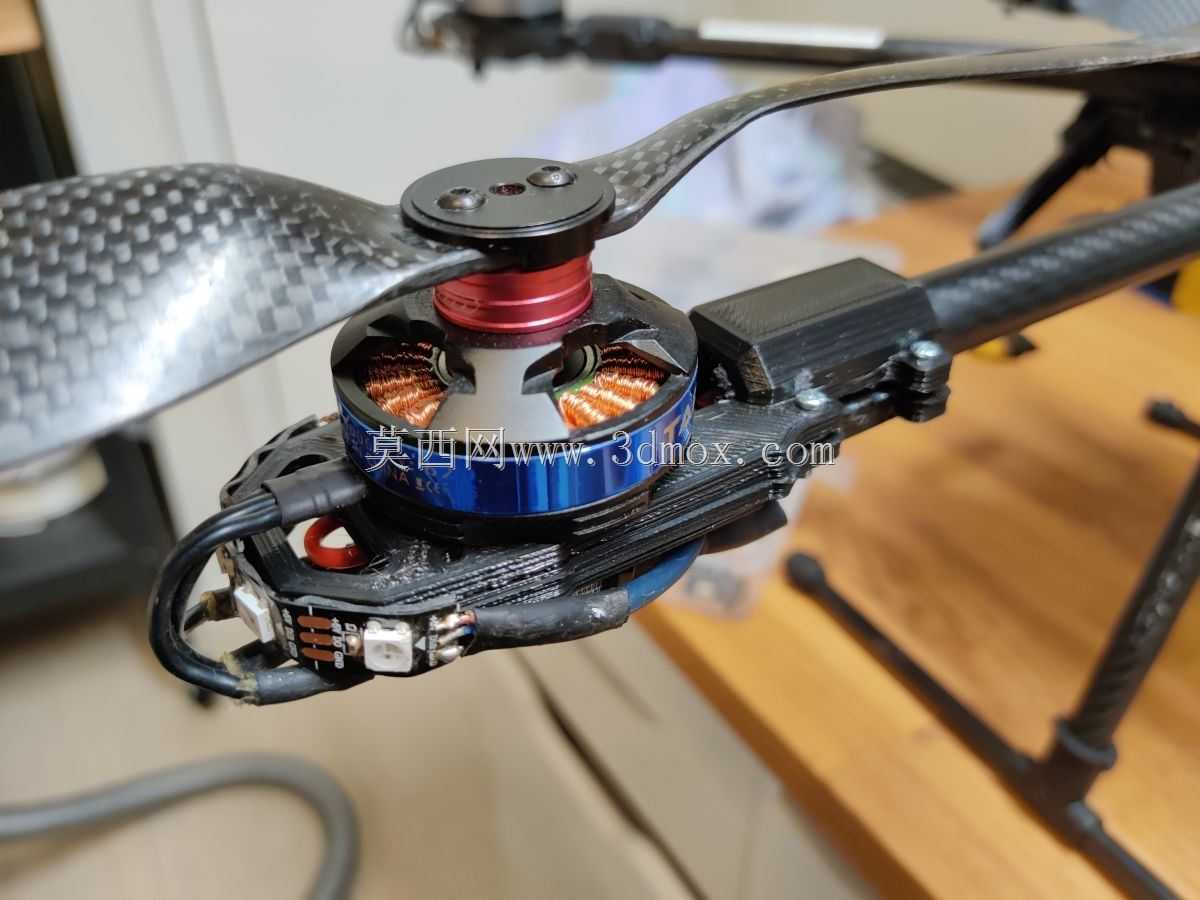

这套结构件面向多旋翼航拍无人机的机臂末端动力安装段,核心作用是把无刷电机可靠锁附在碳纤维机臂上,同时为电调固定板预留安装界面。实际飞行场景中,电机座要持续承受螺旋桨旋转产生的交变拉力、急加速与急减速带来的扭矩冲击,以及降落触地时沿机臂方向的瞬时振动,因此夹持刚性和装配同轴度直接影响动力输出的稳定性。

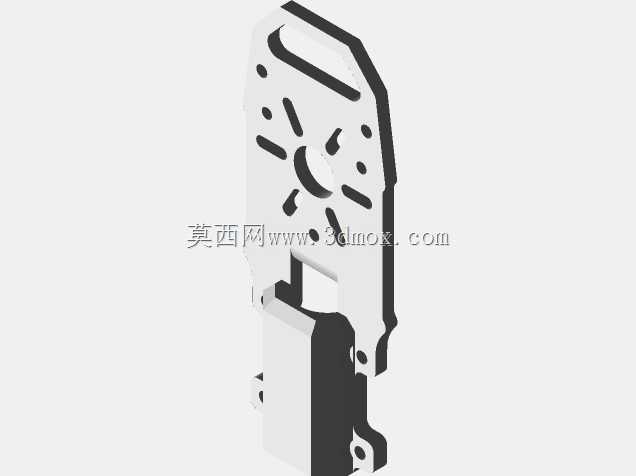

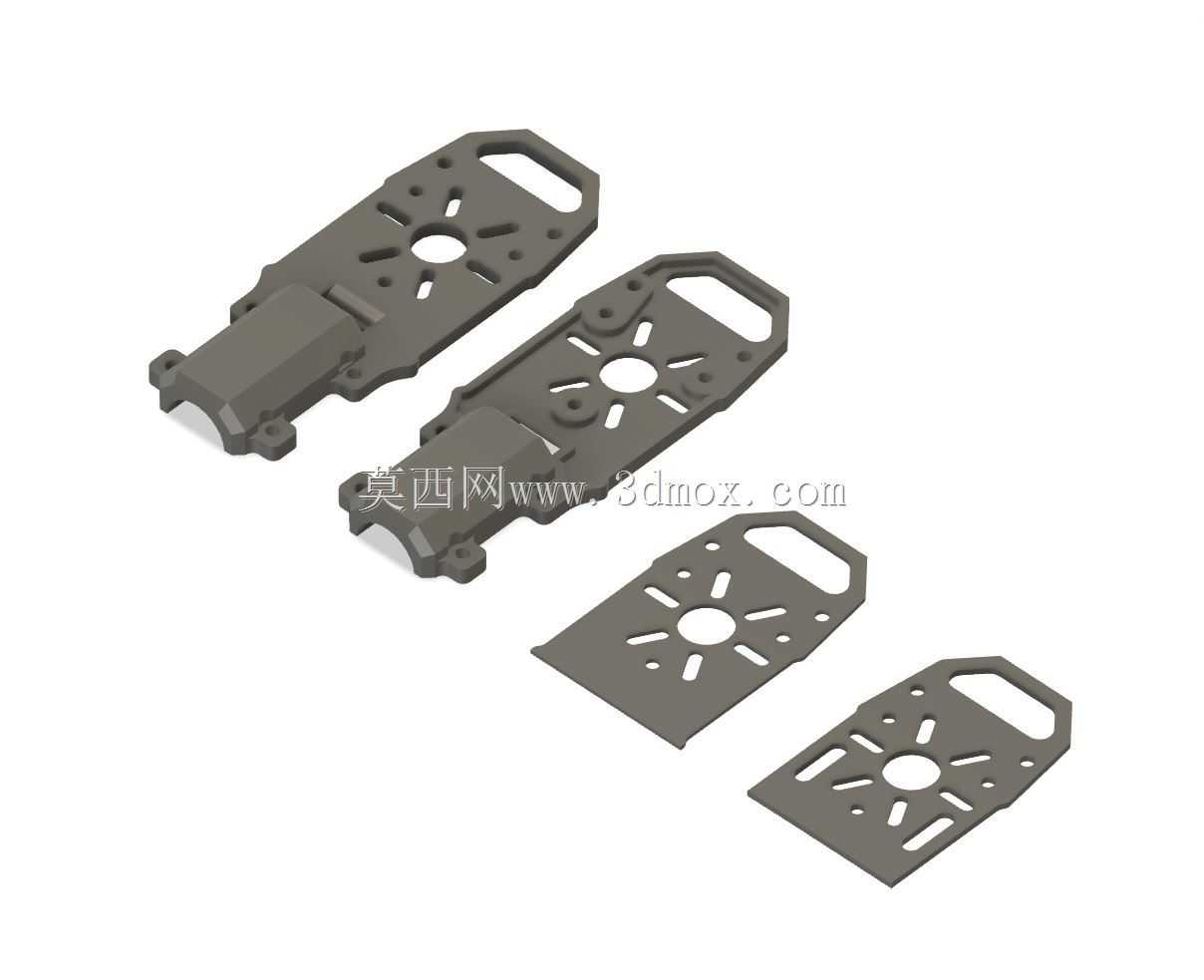

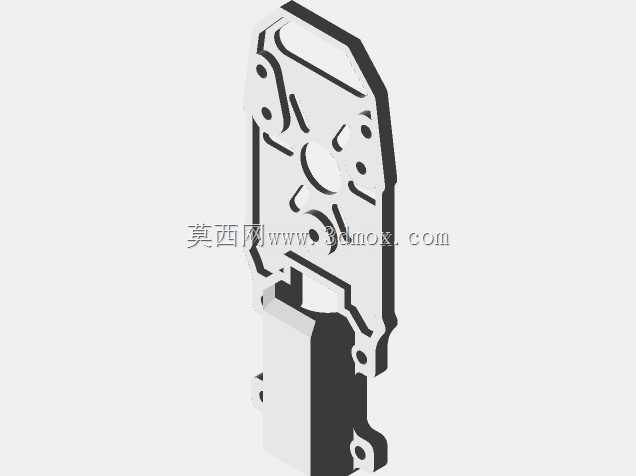

从结构拆分来看,整套件包含上下两片夹持夹板和两片电机安装板。夹板采用对合抱夹的方式包住机臂端部,上半部分夹具在夹紧状态下预留1mm的中间间距,这个间隙并非加工误差,而是刻意保留的预紧行程——当螺栓逐步拧紧时,两片夹板能够持续向机臂表面施压,避免夹死之后失去进一步锁紧余量,也能补偿不同批次碳管或碳板厚度的微小偏差。下半部分夹具除边缘区域外壁厚做到2mm,在控制整体重量的同时保证夹持根部的抗弯截面,边缘减薄则主要用于避让相邻走线和减轻端部质量。

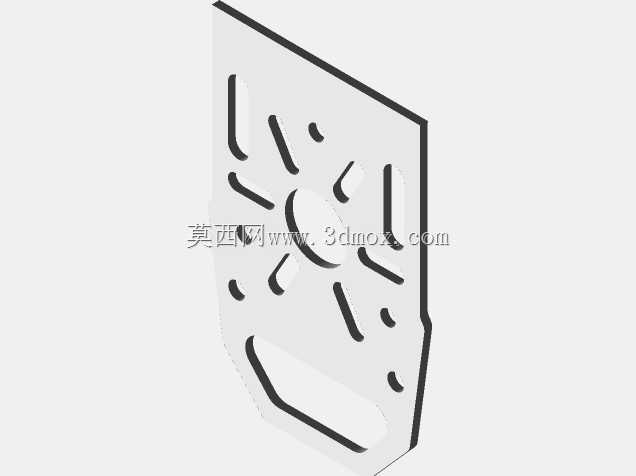

电机安装板围绕电机轴心布置了放射状镂空与中心圆孔。中心孔用于避让电机底部轴套、散热凸台或走线,周围的多组孔位对应常见无刷电机的安装孔距,使同一块板能够适配不同规格的动力电机。板面上的长槽与扇形开孔一方面削减材料、降低机臂末端转动惯量,另一方面为电机三相线、电源线和信号线提供穿过与绑扎的通道。端部的手提式开孔并非装饰,它可作为走线挂点、绑扎孔或拆装时的受力位,也能在轻微炸机后作为检查和撬动的工艺开口。
安装边界上,夹具开口尺寸需与Tarot 680 Pro机臂截面匹配,装配后夹板贴合面应均匀接触碳管或碳板,避免局部点接触造成应力集中。电机安装面与机臂轴线需保持垂直,否则电机轴与螺旋桨平面会出现倾斜,引入额外振动并降低飞控减震效率。建模时应重点控制电机孔位的位置度、夹板夹持面的平行度,以及螺栓过孔与沉头座的同轴度;3D打印成型时建议选择强度和韧性较好的材料,夹持区和螺栓孔周围适当增加壁厚或填充率,防止拧紧时开裂。

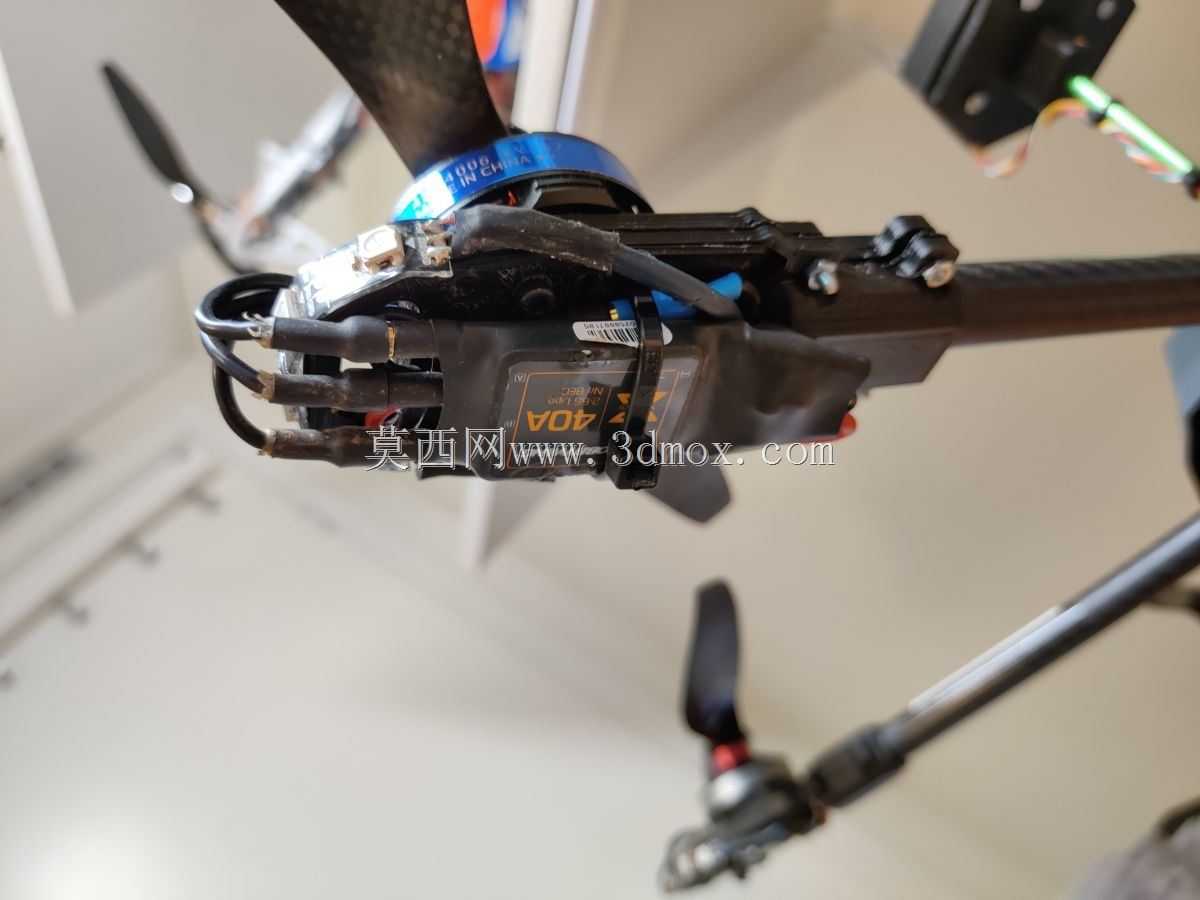

电调固定板按1.5mm厚板件设计,切口位置为固定ESC的塑料扎带留出空间。实际布线中,电调通常贴附在电机座附近或机臂侧面,通过扎带穿过孔位束紧,这种方案不需要额外打印复杂卡扣,既能快速更换电调,也能在维修时割断扎带重新固定。板件与电机座之间的相对位置应使三相线长度尽量短,减少动力线缠绕和电磁干扰,同时保留足够弯曲半径,避免飞行振动使线根疲劳断裂。
设计思路偏向快速修复而非永久替代原配件:当原电机座碎裂或滑牙时,可通过打印这套件恢复装机能力,结构形式简单、加工门槛低,但功能边界完整。它把夹持、电机定位、电调固定和走线避让集中在少数平板类零件上,便于FDM打印时平放成型,减少支撑带来的表面缺陷。需要注意的是,打印件的层纹方向会影响夹持强度,夹板受力方向应尽量与层间剪切方向错开,螺栓预紧也不宜一次性达到极限,应按对角顺序逐步锁紧,并在试飞前检查电机座与机臂之间是否存在相对转动。
在维护场景下,这类零件尤其适合航拍机组、实训工作室和个人玩家做备件。炸机后若机臂主体仍完好,只需更换断裂的电机座夹板即可恢复动力段;若电机升级导致孔距变化,也可在安装板孔位基础上调整阵列,而不必重新设计夹持部分。整体结构没有复杂曲面,关键尺寸集中在夹持开口、孔距、板厚和扎带槽宽上,建模时可先按机臂实测尺寸建立夹持内腔,再反向生成夹板外形,最后叠加电机孔和减重槽,这样能保证装配优先级高于外观造型。
