多色联动行星齿轮创意摆件结构

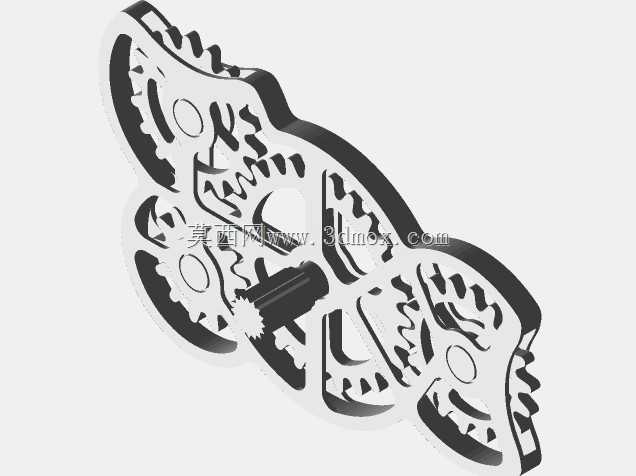

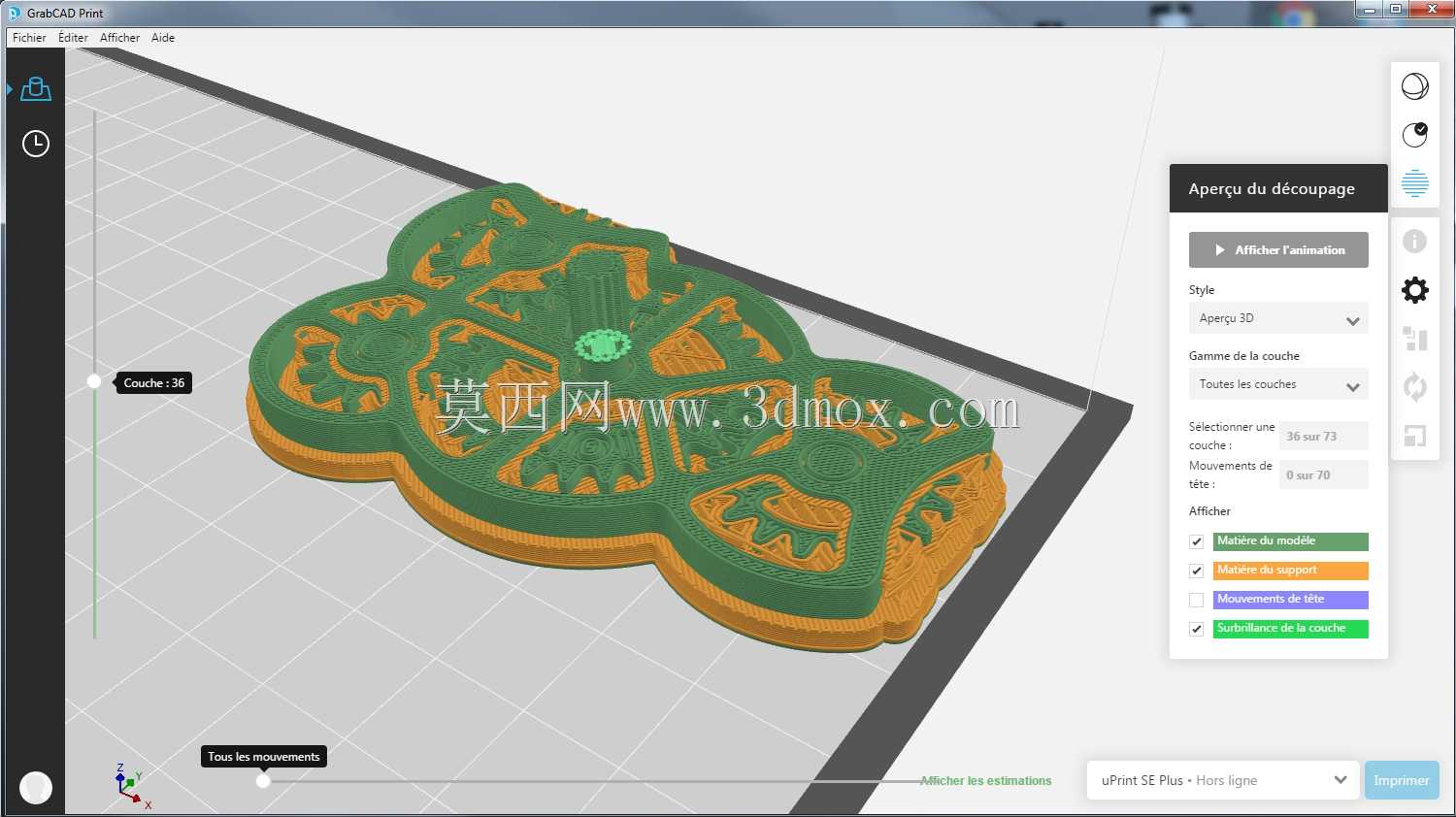

　　这套结构以多组内啮合行星齿轮为核心，将常规减速轮系的布局逻辑压缩进扁平异形轮廓内，整体没有采用工业减速器常见的封闭箱体，而是把轮齿啮合区域、支撑骨架、中心输入轴全部外露，既可以作为机械原理演示的实体样件，也能作为桌面机械创意摆件、个性化机械饰品的原型使用。从实际装配边界来看，整体为薄型盘状结构，厚度方向仅保留齿轮啮合所需的最小轴向间隙，外围支撑框架采用随轮系分布的异形镂空造型，框架上预留的圆形镂空既减轻了实体重量，也为3D打印过程中耗材填充、支撑剥离留出操作空间，打印完成后不需要复杂的二次机加工，去除少量支撑即可手动拨动齿轮验证传动效果。

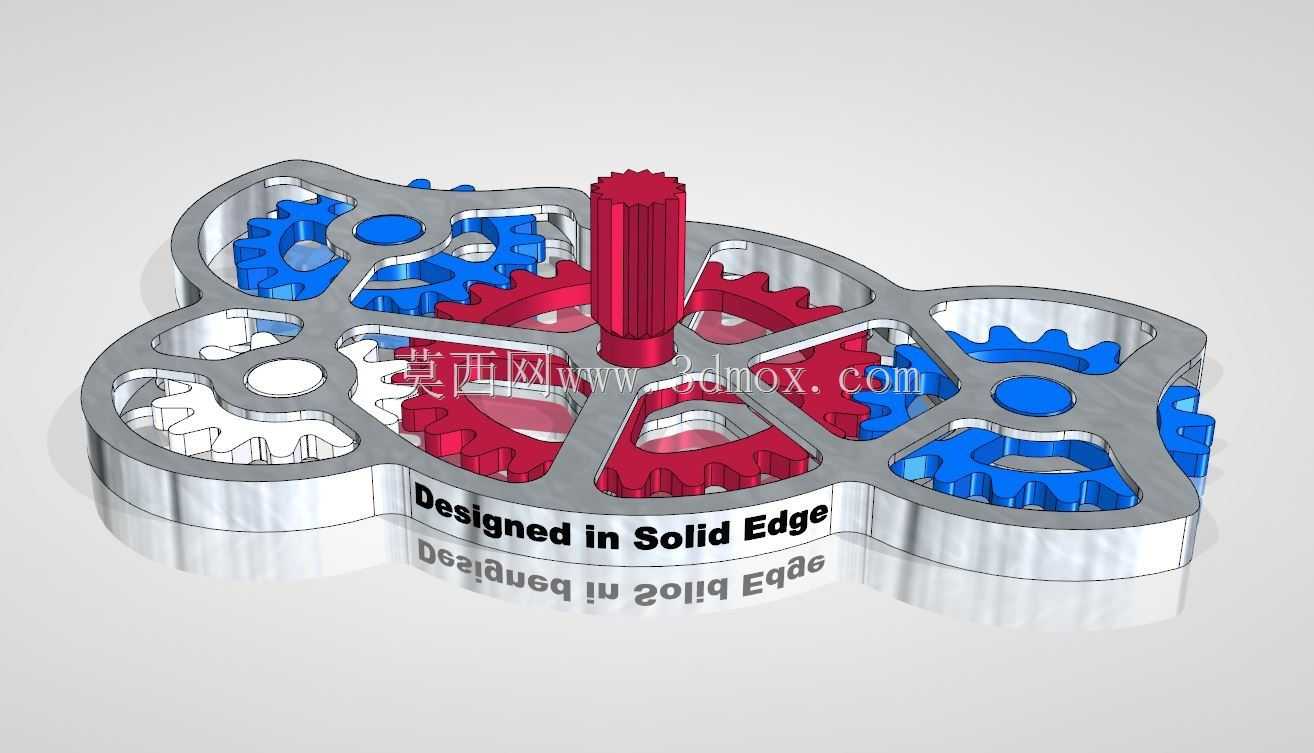

　　传动路径的设计没有沿用单一级减速的简单思路，中心红色主动轴插入最内侧红色太阳轮，动力向外传递后分流到多组不同颜色的行星齿轮，红蓝白三色轮组分别对应不同的啮合相位，相邻齿轮的齿顶圆、齿根圆间隙经过反复校核，既保证转动时不会出现齿面卡滞，也避免间隙过大导致传动回程空程超标。框架内侧的内齿圈和外围行星轮直接啮合，所有齿轮的模数统一，齿宽保持一致，轴向定位依靠框架上下的限位凸台完成，不需要额外加装轴承、卡簧等标准件，完全适配熔融沉积3D打印的一体成型工艺，哪怕是桌面级FDM设备，也可以通过分色打印或者多色耗材切换，直接做出图中红蓝白分色的视觉效果。

　　在工程验证场景中，这类外露轮系结构常被用来给机械入门学习者演示行星轮系的分流传动特性：手动转动中心轴时，可以直观看到不同行星轮围绕中心公转的同时完成自转，齿面啮合的运动轨迹完全裸露，比封闭减速器的剖视模型更有直观触感。针对3D打印的工艺特性，设计阶段特意把所有轮齿的齿根圆角做了加大处理，避免PLA、ABS这类耗材在齿根应力集中位置出现层间断裂；框架和齿轮的配合面预留了均匀的0.2至0.3毫米间隙，抵消打印过程中耗材挤出膨胀带来的尺寸偏差，不需要后期打磨就能保证齿轮灵活转动。

　　结构的安装边界也做了充分考量，底部平整的框架端面可以直接放置在桌面，也可以通过外围框架上的预留孔位加装挂绳、底座，拓展成钥匙挂件、机械戒指、展示摆件等不同形态的衍生产品。中心主动轴的顶部做了滚花防滑结构，手指拨动时不会打滑，轴段和中心太阳轮采用扁位配合，传递扭矩时不会出现轴和轮相对转动的问题。和传统金属齿轮传动装置不同，这套结构不需要加注润滑脂，塑料齿面之间的自润滑特性足以满足手动低速拨动的使用需求，长期静置也不会出现油污渗漏的问题，放在办公桌面、展示柜中都能保持整洁。

　　从建模逻辑层面，所有齿轮参数都可以通过参数化驱动调整，修改模数、齿数、齿宽参数后，外围框架的镂空轮廓、限位凸台位置可以同步更新，设计师能够快速衍生出不同尺寸、不同轮系组数的变体结构，适配不同大小的打印成型幅面。轮系的传动比经过匹配，手动转动中心轴一圈，外围各行星轮会按照设定的速比完成对应转动，运动过程中所有齿轮的运动包络都不会和外围框架发生干涉，镂空窗口的位置刚好避开齿轮的运动路径，既可以透过窗口看到内部齿面的啮合动作，也不会出现轮齿剐蹭框架的问题。
