照片转三维STL逆向扫描设备

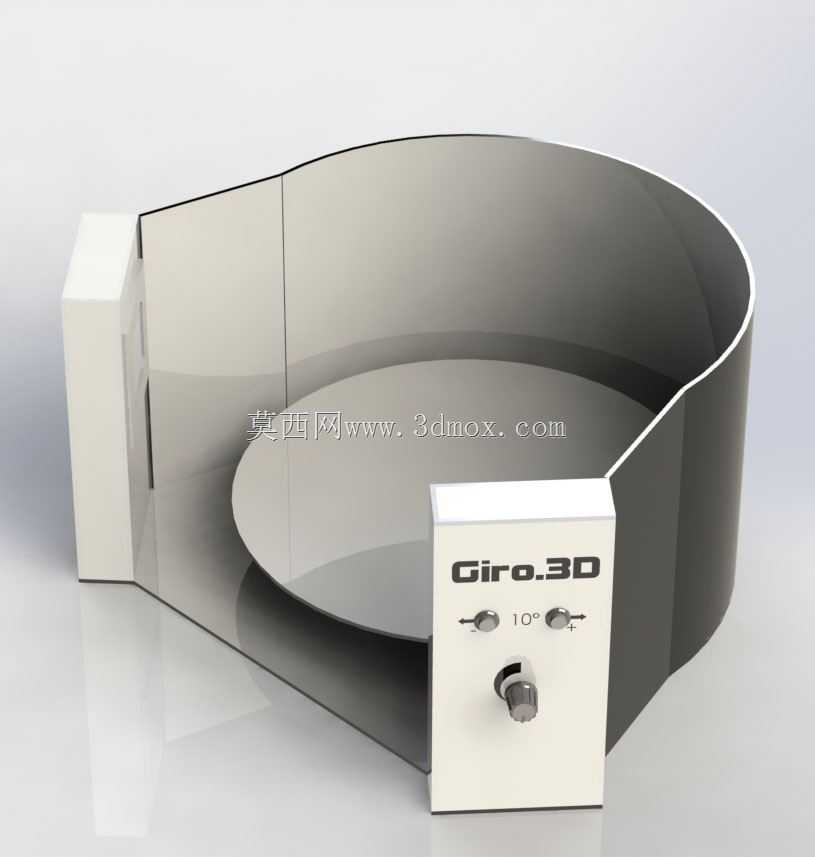

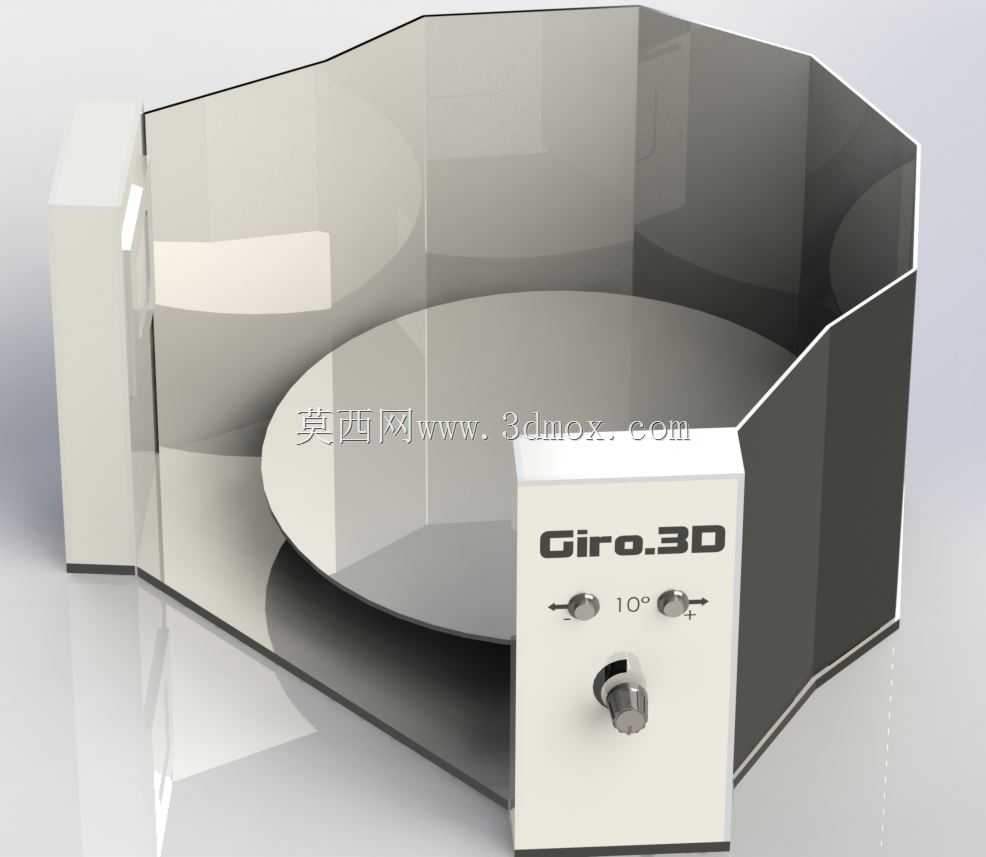

　　这套桌面式照片转三维扫描装置面向小尺寸物件的逆向建模场景，整体采用八边形围合舱体结构，舱体侧壁为高反光镜面材质，底部配置可旋转承载圆盘，正面集成控制操作面板，面板上设置角度调节旋钮、启停控制旋钮与10°角度标识，设备正面印有Giro.3D标识。

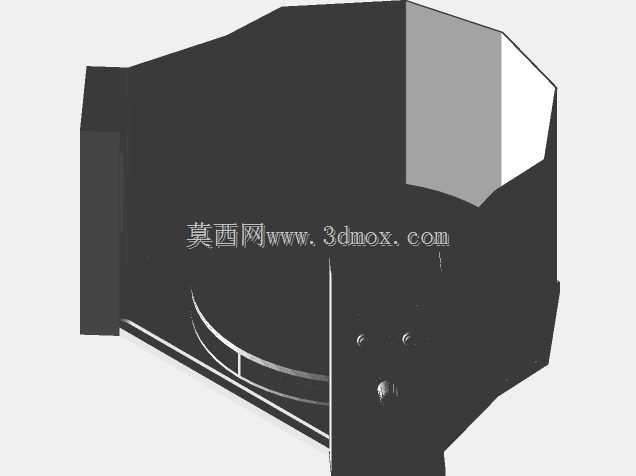

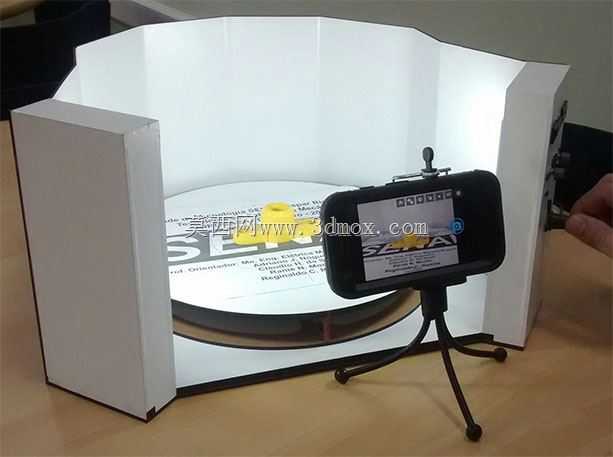

　　从实际工程应用来看，这类设备主要部署在创客工作室、高校机械实训中心、小型产品设计工作室以及3D打印前置处理工位，用于把小型实物零件、手办样件、异形纪念品、机械小五金件通过多角度照片采集，重构出可用于后续编辑、打印、比对的STL三角网格模型。它不需要传统接触式三坐标测量的复杂装夹，也不需要工业激光扫描设备的高成本投入，操作人员只需将待扫描物件放置在底部旋转圆盘中心，围合的镜面侧壁可以在单次拍摄过程中反射物件多个侧面的轮廓信息，配合圆盘的分步旋转，就能覆盖物件绝大多数外表面，减少人工反复调整相机角度、补拍盲区的工作量。

　　结构设计上，八边形的舱体轮廓并非单纯做外观造型：相比矩形舱室，八面镜面的布置可以让反射光路覆盖物件周向更多角度，避免矩形角落出现的反射死区；相比完整圆形舱，八边形的平面镜面加工成本更低、镜面粘贴装配时的定位基准更明确，每一片镜面都可以沿舱体框架的直边定位固定，后期镜面出现划痕需要更换时，只需拆解对应单片面板，不需要整体更换弧形反射罩。舱体正面的控制面板向外突出，两个旋钮分别负责旋转台步进角度设定与扫描启动控制，10°的刻度标识对应旋转圆盘每次转动的步距，在常规小物件扫描工况下，每转动10°采集一组影像，整周36次采集即可拿到足够密度的轮廓采样点，步距过大容易在曲面重构时出现面片缺失，步距过小则会产生大量冗余照片，拖慢后续三维解算的速度。

　　安装边界方面，整套设备为桌面放置型，不需要在地面做地脚固定，舱体整体外轮廓适配常规办公桌的台面深度，后方预留走线空间即可，旋转圆盘的承载面直径适配手掌尺寸以内的小型零件，过高的物件会超出镜面反射的有效视场，因此待扫描件的高度需要控制在舱体有效反射高度以内，放置时尽量保证物件重心与圆盘回转中心重合，避免旋转过程中出现偏移、倾倒。设备的工作逻辑是把多视角照片中提取的特征点进行匹配拼接，自动生成封闭的三角网格曲面，输出的模型可以直接导入网格处理软件做破面修补、壁厚加厚、缩放调整，再输送给3D打印机完成实物复刻，也可以导入逆向工程模块和原有设计数模做偏差比对，检测小件样品的成型误差。

　　在功能特性上，围合式镜面舱同时起到环境光屏蔽作用，能够隔绝室内顶灯、窗外杂光在物件表面形成的不均匀高光，让拍摄到的物件表面纹理亮度更一致，提升特征点识别的成功率；底部圆盘采用低摩擦回转支撑，手动旋钮驱动的结构省去了复杂的电控走线，在教学场景下学生可以直观理解旋转扫描的工位逻辑，不需要调试复杂的运动控制参数。对于结构设计从业者来说，这套设备的数模完整还原了舱体框架、镜面衬板、旋转托盘、面板控制件的所有装配关系，在做同类桌面扫描设备改型时，可以直接参考其八边形舱体的光路布局思路，根据自身待扫描零件的尺寸调整舱体内径、镜面高度以及旋转步距参数，快速完成定制化扫描工装的设计。
