多关节仿生机械假手结构设计

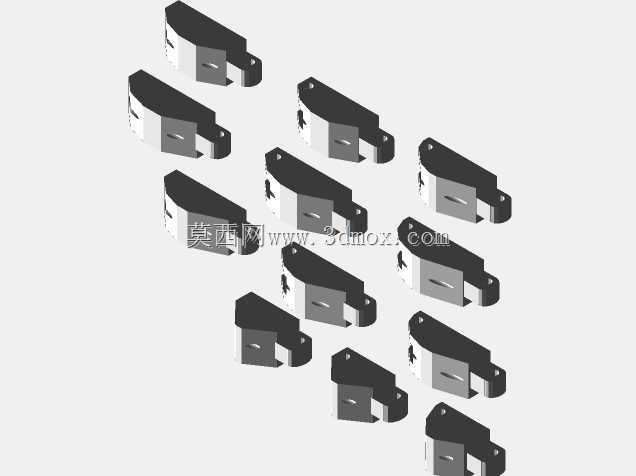

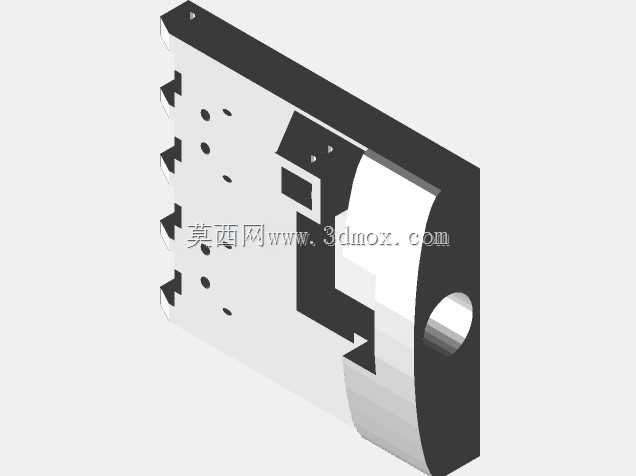

　　这套仿生假手结构面向康复辅具、教学演示与人形机器人末端执行器场景，整体采用模块化拼装思路，将掌部基体、分段指节、指根连接块和独立拇指组件拆分为可单独加工、装配与替换的单元。掌部作为承载核心，背面设置加厚支撑区与定位凸台，用于布置指根铰接座；正面分布多组安装孔和限位槽，使各手指在张开、收拢过程中保持确定的运动边界。指节部分按照近指节、中指节、远指节的层级组织，相邻指节之间通过销轴式铰接关系传递转动，外形侧面保留挡边，可限制相邻零件过度翻转，避免手指在抓握时出现反向折叠。

　　从实际用途看，该结构可用于假肢外形与机构验证、机器人灵巧手原理样机、科普展品以及3D打印装配训练。假手并不追求复杂驱动管线的完整呈现，而是把注意力放在机械骨架、关节排布和零件可装配性上。每根手指的指节轮廓采用近似人体手指的渐缩形态，指端略宽并带圆角，既提高接触物体时的包裹感，也降低打印或机加工后尖角磕碰的风险。拇指单独布置在掌部侧前方，连接块相对掌面形成倾斜角度，使其能够与其余四指形成对掌姿态，这是完成捏取、握持和夹持动作的关键。

　　设计时先确定掌部宽度、手指长度和拇指旋转中心，再反推各指节的铰接孔位置。四指并排安装，指根之间预留间隙，保证相邻手指在弯曲时不会发生干涉；各指节侧面的凸缘与凹槽构成简易轴向定位，装配后销轴不易侧向滑移。掌部上端的弧形轮廓模拟手掌根部形态，同时提供较大的截面高度，使掌背在承受指根拉力时具备足够刚度。拇指组件由独立连接座和两段指体组成，连接座与掌部通过孔位固定，姿态角偏向掌心，适合与食指、中指完成圆柱抓取、球形抓取和两指捏取等典型动作。

　　外形尺寸方面，模型按成人手掌比例进行概念化布置，掌部主体控制在可单手握持的尺度范围内，手指展开后总高度与掌宽形成接近自然手型的比例。安装边界主要集中在掌背和指根区域：掌背预留平整基面，可后续固定牵引绳座、微型舵机支架或连杆驱动板；指根孔位保持同轴关系，便于穿入统一销轴；各指节内部可根据驱动方式增加穿线通道，用于绳驱、连杆驱或弹性回位结构。若用于3D打印，零件壁厚应结合指节受力方向校核，销轴孔周围建议增加局部加厚，掌部与拇指连接座之间则需要保证足够的贴合面积。

　　在机构运动上，四指采用相似的多节串联布局，弯曲时各指节围绕铰接轴依次转动，能够贴合不同曲率的物体表面。指腹位置设计成较平缓的接触面，适合抓取杯体、工具柄、球体和薄板；指端圆角则有利于精细捏取小零件。由于模型以装配关系表达为主，设计者在后续深化时可在掌背增加驱动安装腔，在指节内部布置扭簧或弹性拉绳，使手指在放松状态下保持张开，在牵引作用下完成屈曲。若用于康复假肢，还可根据使用者残肢接口调整腕部连接区；若用于机器人末端，则可在掌基背面增加法兰板，与机械臂腕部或快换装置对接。

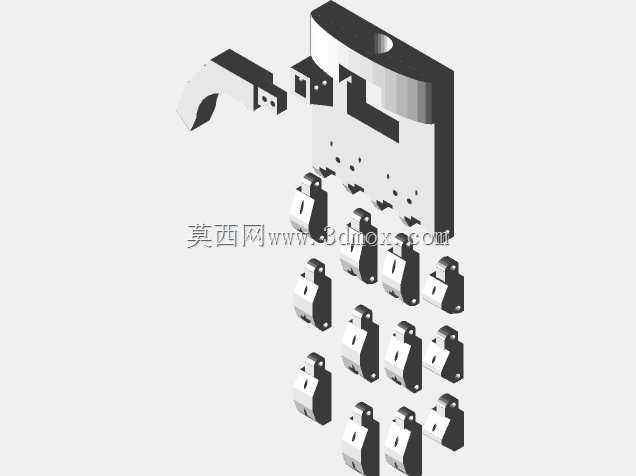

　　结构细节上，所有外露棱边均以圆角过渡，指节外侧厚度大于内侧铰接区，使弯曲受压侧具备更稳定的支撑。掌部孔位采用规则阵列与局部特征结合的方式，既方便装配定位，也减轻整体重量。分体式设计让单个指节损坏后可以单独更换，适合教学迭代和快速样机制作。整体模型强调机械骨架的可读性：通过爆炸式排布能够清楚看到掌体、拇指座、指节和铰接位置的对应关系，工程人员可在此基础上继续补充驱动件、触觉传感器包覆层、皮肤外形或腕部连接件，形成更完整的仿生假手系统。
