掌心式一体打印微型柔性活页铰链

　　这类微型一体铰链的开发切入点，并不是替代重载工业合页，而是填补桌面增材制造场景下小尺寸铰接结构的空白。日常做小型教具、收纳盒翻盖、航模舱门、桌面小摆件活动关节、传感器小护罩翻盖时，经常遇到铰接件尺寸过小、销轴装配难度高的问题：如果采用传统分体合页加金属销轴的方案，1英寸左右长度的零件上要加工同轴销孔，销钉直径往往不到1.5毫米，手动装配时极易出现孔位偏斜、销轴弯曲、配合间隙过大松旷或者过紧无法转动的问题，后期使用中细小销轴还容易脱落丢失。采用一体打印的柔性铰接结构，就完全省去了销轴装配工序，整个零件一次成型，打印完成后仅需要简单去除支撑、反复弯折几次活动段，即可获得顺畅的转动自由度。

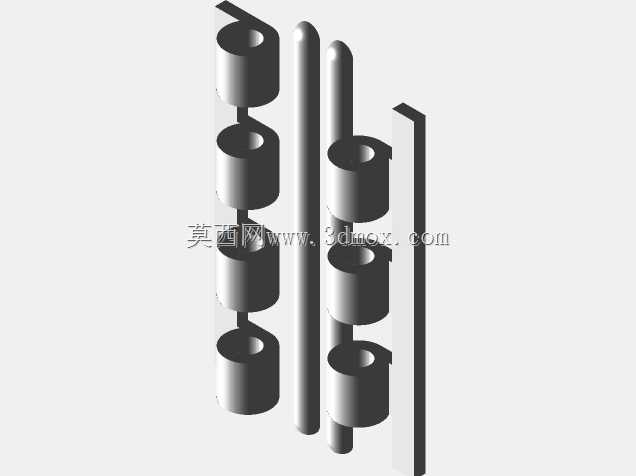

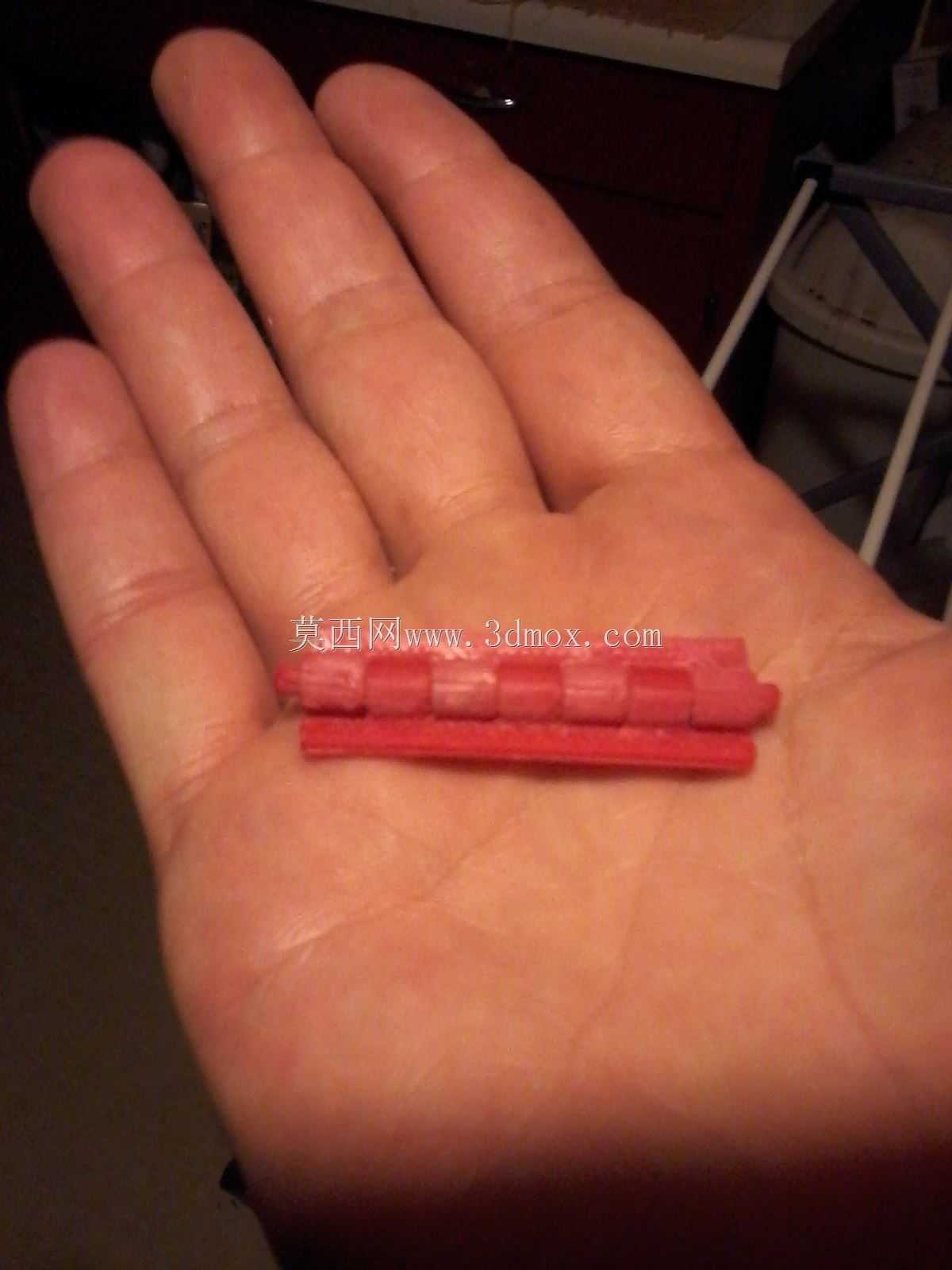

　　从实际使用边界来看，这款铰链整体长度控制在1又3/4英寸，宽度约1/2英寸，整体厚度非常薄，平放在掌心时几乎没有突兀的凸起，安装时不需要在被连接件上预留深的沉孔，仅需要在铰链两侧的固定翼上预留对应的粘接或者小螺丝过孔位置，就可以直接固定在薄板类零件上，比如3毫米厚度的PLA板材、薄亚克力板、硬纸板甚至经过表面处理的木片上都可以适配。铰接的弯折段采用多段连续的薄型柔性筋结构，弯折时应力会均匀分散在每一段柔性连接位，不会像单条薄折痕那样反复弯折几次就出现应力发白、断裂的问题，实际测试中常温下正常开合数千次，铰接位置也不会出现明显的裂纹扩展。

　　设计过程中最需要注意的是柔性段的厚度取值：如果铰接位置的层厚方向留的材料太厚，打印完成后弯折阻力极大，甚至根本无法掰动，强行弯折还会让相邻的固定段出现翘曲变形；如果柔性段做的过薄，打印时首层粘结不牢，很容易出现断连，成型后铰接的轴向定位能力也会变差，两侧连接的零件会出现左右窜动。这款结构的柔性段厚度经过多轮试打调整，配合普通热塑性耗材的成型特性，既保证了弯折时的转动阻尼适中，不会出现翻盖自行垂落的问题，又不需要特意做间隙补偿，普通桌面级打印机不用修改复杂参数就可以稳定成型。

　　后处理环节也非常贴合桌面制作的实际条件，打印完成后首先去除铰接缝隙位置的少量支撑材料，之后用细钻头轻轻通一下缝隙里残留的丝料，再用细砂纸把固定翼的粘接面打磨粗糙，既可以提升胶水粘接的牢固度，也能把打印层纹带来的毛刺去掉，避免转动时相邻面互相剐蹭。很多爱好者在制作这类小铰链时容易犯的错误是把整个零件全部做成实心，不仅打印耗时久、耗材浪费多，铰接位置的冷却收缩应力还会让零件出现翘曲，实际这款结构的固定翼部分做了适度的减胶，既保证安装时的结构强度，又减少了收缩变形量。

　　从应用场景延伸来看，这种小铰链不仅可以用在手工制作的小盒子上，在小型自动化设备的检视小门、教学演示用的可动机构模型、创客赛事里的小型机器人关节防护盖、手办可动配件的制作中都非常适用。它不需要额外采购标准五金件，在没有五金配件备货的场景下，直接打印就可以完成装配，极大缩短了小批量原型件的制作周期。和传统的胶布粘接折痕、胶带活页相比，这种一体打印的铰链定位精度更高，两侧安装面的平行度在打印过程中就已经保证，铰接转动的轴线不会出现偏移，翻盖反复开合的对位精度远高于临时粘接的折页结构。针对不同的使用载荷，还可以在这个基础结构上调整柔性段的数量：需要承载稍大一点的翻盖时，可以增加一到两段柔性连接筋，提升铰接位置的抗拉强度；如果只需要连接很轻的纸质封面，还可以进一步减薄固定翼厚度，让整个铰链更轻、隐藏性更好。
