适配3/8轴1/4横梁的烤箱旋钮结构设计

　　在家用厨电的日常运维场景里，烤箱控制旋钮的损耗是非常高频的问题，这类塑料旋钮长期处于高温烘烤环境，靠近控制面板的一侧会持续受到腔体传导的热量，加上日常操作的反复扭转受力，很容易出现轴孔开裂、定位筋断裂、防滑齿磨损的问题，很多存量老款烤箱的原厂配件已经停产，用户很难找到尺寸完全匹配的替换件，这也是这类定制旋钮的核心应用场景。这款旋钮的设计完全围绕特定安装边界展开，适配3/8英寸规格的调节轴，对应1/4横梁的Flatoven安装结构，设计初期首先要解决的是轴孔配合的公差问题，常规市售旋钮要么轴孔尺寸偏大，安装后晃动旷量明显，扭转操作时会出现空行程，要么定位卡槽的尺寸不匹配，无法卡入轴上的扁位结构，强行安装会导致轴孔开裂。

　　设计时首先对适配的调节轴做了全尺寸测绘，轴的外径、扁位的平行间距、卡槽的深度都做了公差补偿，3D打印成型的零件会有0.1-0.2mm的成型收缩率，轴孔设计时预留了对应的收缩余量，保证打印完成后可以顺畅压入轴体，同时不会出现松脱晃动的问题。旋钮的外形采用了带外缘防滑齿的圆盘结构，外缘的防滑齿做了圆角过渡，避免操作时硌手，齿的间距和深度经过反复调整，既保证手指扭转时有足够的摩擦力，不会因为手上沾有油污出现打滑，也不会因为齿形过于尖锐影响操作手感。

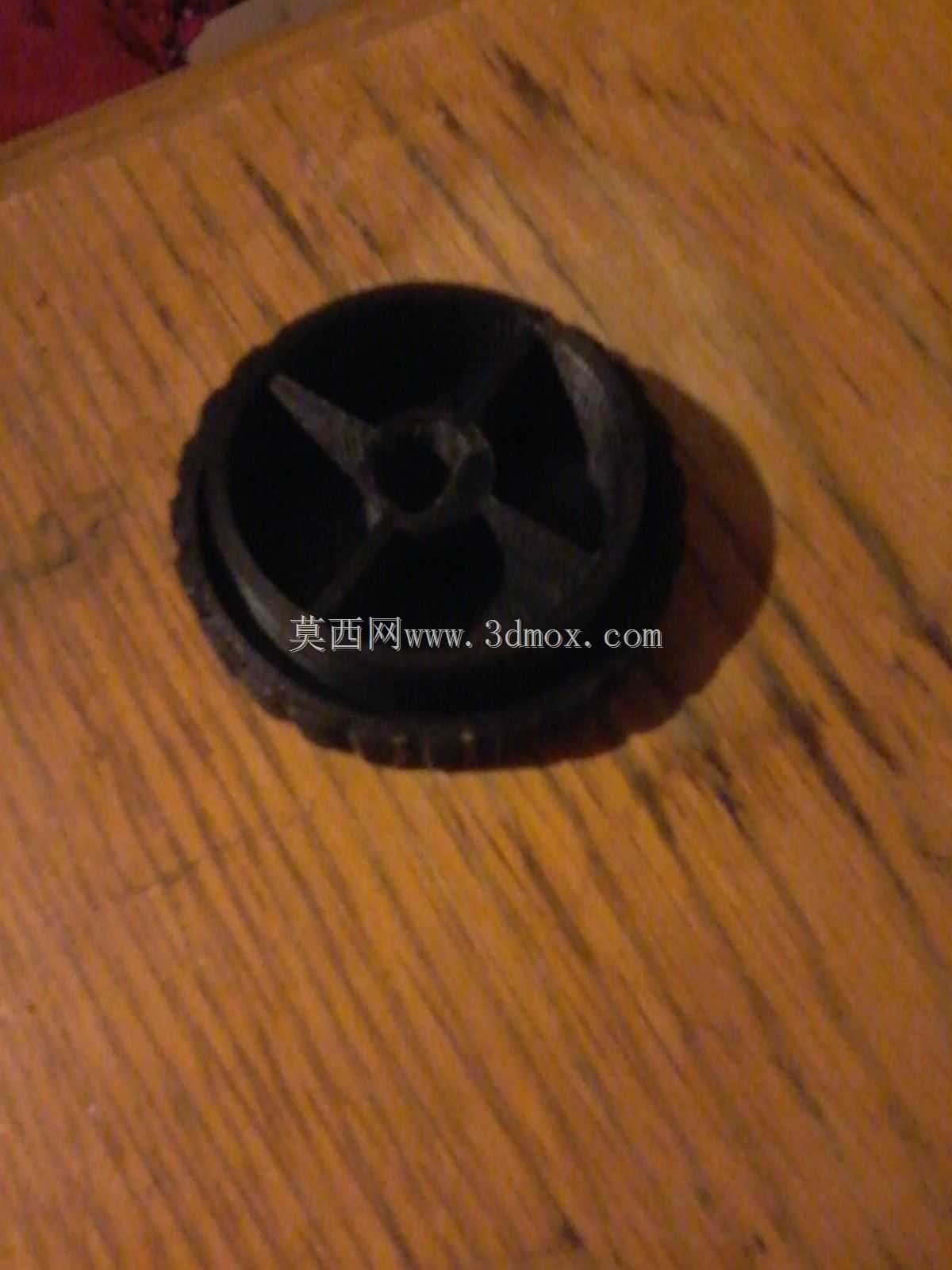

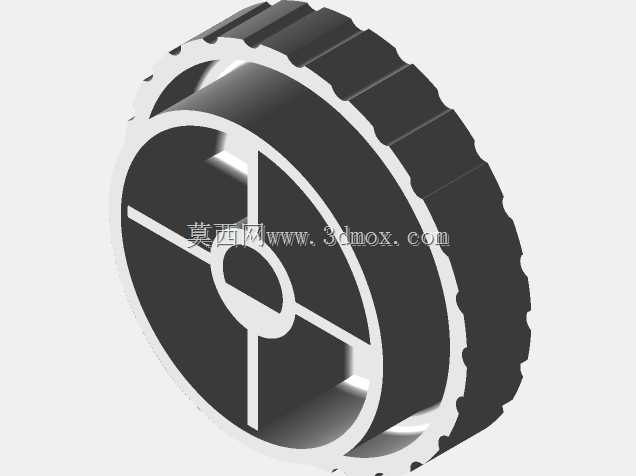

　　旋钮背面的加强筋采用了三辐式布局，从中心轴孔位置向外缘延伸，既可以减少打印时的材料消耗，降低零件的整体重量，也能保证旋钮整体的结构强度，扭转时不会因为受力过大出现辐条断裂的问题，加强筋的厚度做了均匀化处理，避免3D打印时出现壁厚不均导致的翘曲变形，所有的转角位置都做了R1以上的圆角过渡，减少应力集中的问题。安装边界上，旋钮的整体厚度控制在适配烤箱面板的安装深度范围内，压入轴体后旋钮背面和面板之间预留了0.5mm的间隙，避免旋钮转动时和面板发生摩擦，旋钮正面的中心位置做了轻微的凹陷处理，既可以作为安装时的对位标识参考，也能减少打印时的表面支撑需求，降低后处理的工作量。

　　这类3D打印的替换旋钮，采用STL格式适配普通的FDM3D打印机就可以制作，选用耐高温的PETG或者ABS材料打印，就可以满足烤箱周边的工作温度要求，相比原厂配件，定制化的尺寸匹配度更高，安装后操作手感和原厂件几乎没有差异，解决了老款设备配件难找的问题。在实际的结构验证过程中，针对旋钮的抗扭强度做了模拟测试，在正常操作的扭转力矩下，轴孔位置的应力远低于材料的屈服强度，反复扭转1000次以上也不会出现开裂或者变形的问题，外缘的防滑结构在干手、湿手、沾有少量油污的状态下都能提供足够的摩擦力，操作时不会出现打滑的情况。设计时还考虑了不同用户的打印条件，没有设置过于复杂的内部结构，不需要额外的支撑材料就可以顺利打印，打印完成后只需要简单去除底部的 raft 支撑就可以直接安装使用，不需要额外的打磨或者后处理，对于有一定动手能力的用户来说，自行打印替换的成本非常低，也可以根据自己的使用需求调整旋钮的外径大小，适配不同的操作手感需求。
