自行车传动滚子链条装配结构

　　这套链传动结构主要面向自行车、低速输送线、轻型动力传递装置等场景，核心由重复串联的链节与配套链轮组成。在实际设备中，链条承担把主动轴扭矩传递到从动轴的任务，相比带传动，它不容易出现弹性打滑，传动比保持更稳定；相比齿轮直接啮合，它又允许两轴之间存在较大中心距，车架或机架上的布置空间更灵活。

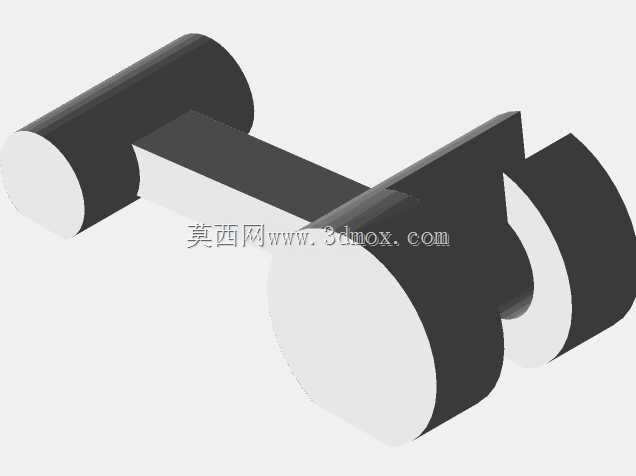

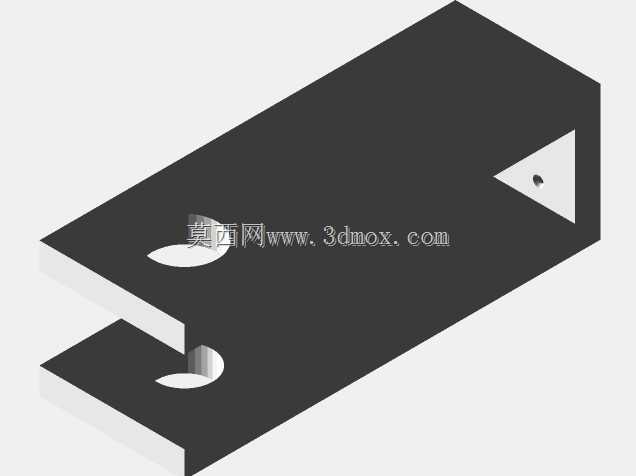

　　从结构思路看，单个链节采用形状一致的零件重复组合，链节之间通过销轴形成可转动铰接。装配时不需要复杂工装，相邻链节按同一方向依次串接，销轴端部约束后即可形成闭环。这样的设计重点在于保证每一节的节距一致：节距是链传动最关键的尺寸，它决定链条能否准确落入链轮齿槽，也直接影响啮合冲击、噪声和磨损寿命。若链节尺寸偏差过大，链条在进入和离开链轮时会出现卡滞、跳齿或局部受力集中。

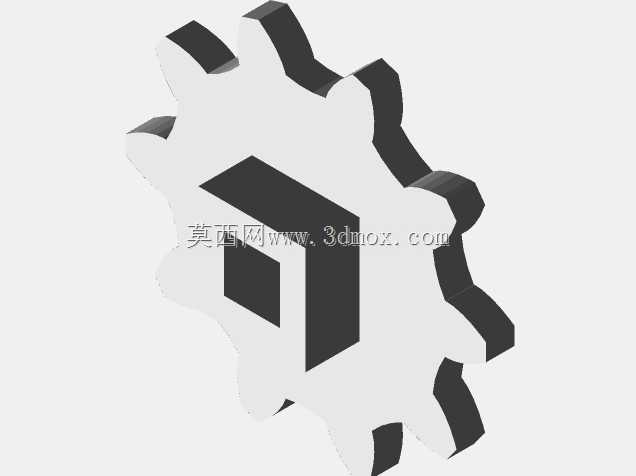

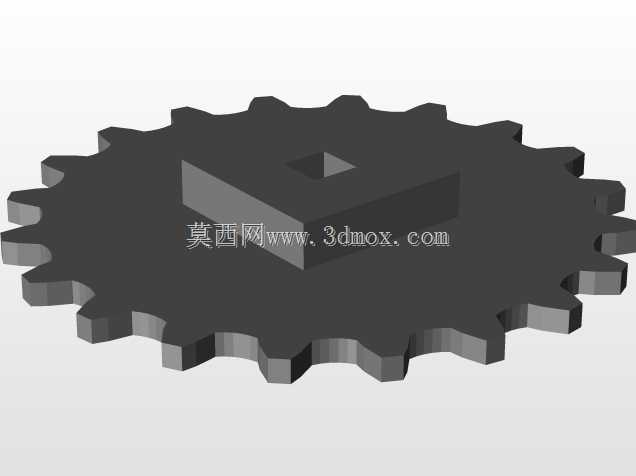

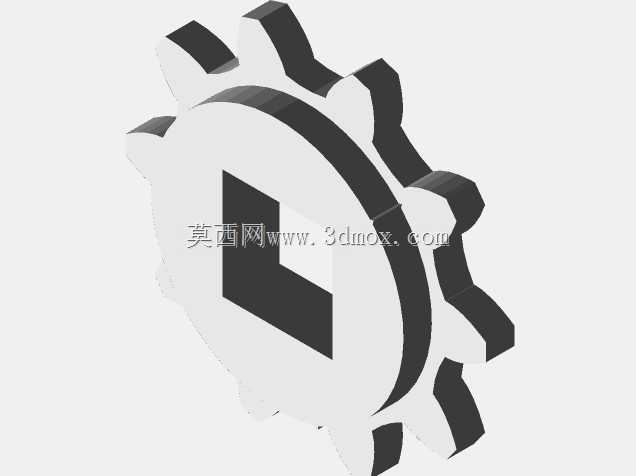

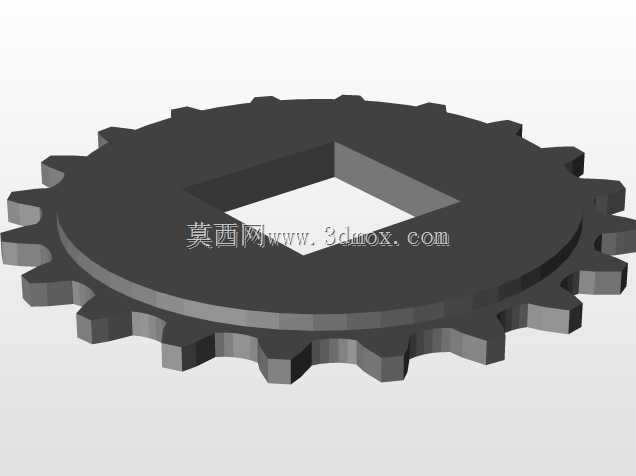

　　链轮与链条按2:1的比例配合，意味着链轮齿形、齿根圆和分度圆位置需要围绕链节节距展开。链轮齿并不是简单的齿轮渐开线齿，其齿槽形状要容纳滚子进入，并在啮合过程中让滚子沿齿面平滑接触。设计时应先确定链节名义节距、滚子外径、内节内宽和销轴直径，再反推链轮齿数、分度圆直径、齿顶圆和齿根圆。齿数过少会使多边形效应明显，链条速度波动和动载荷增大；齿数过多则在链条磨损伸长后更容易发生跳齿。自行车常用工况下，链轮需要兼顾踩踏平顺性、空间限制和传动比，因此齿形过渡和齿侧倒角不能忽略。

　　外形尺寸方面，链条的安装边界主要由闭环长度、链轮中心距、张紧行程和外侧避让空间决定。链条绕入链轮后，在松边和紧边会形成不同张力：紧边传递有效拉力，松边则需要保留适当垂度，避免过张紧造成轴承受力过大，也不能过松导致脱链。布置在自行车车架上时，还要关注后轴调节槽长度、链条护板位置、牙盘与飞轮共面度以及后轮拆装空间。若用于输送设备，则应检查链条通过导轨、托板或张紧轮时的间隙，防止链节与机架发生摩擦。

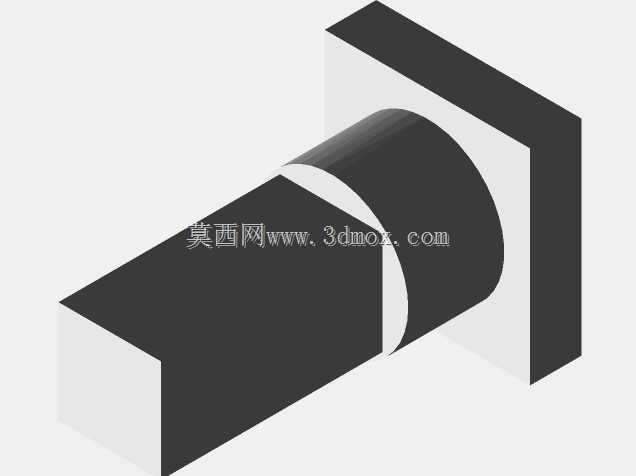

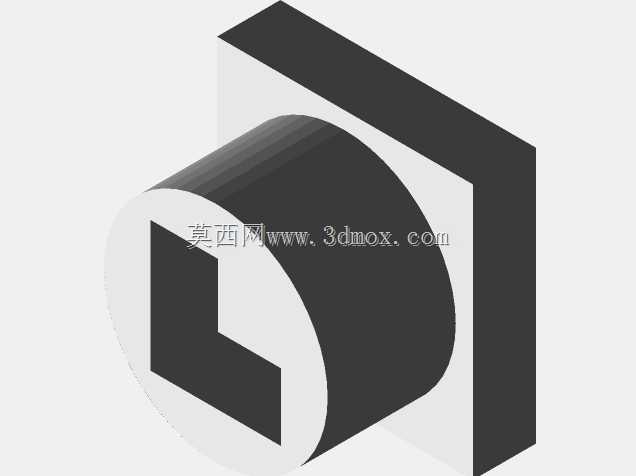

　　功能特性上，滚子链的优势在于承载能力明确、更换方便、适应恶劣环境。链节滚子在链轮齿槽接触时可绕销轴转动，能够减小啮合摩擦；内链板和外链板承受拉伸载荷，销轴承受剪切和弯曲，衬套区域则是磨损集中位置。建模时需要把这些配合关系表达清楚：外链板与销轴、内链板与衬套之间可按固定关系处理，滚子与衬套、相邻链节之间则保留转动关系。这样在三维软件中检查运动时，才能看到链条围绕链轮逐节啮合，而不是仅得到静态外观。

　　实际设计中，链条闭环长度不宜只按理论中心距计算。链轮齿数、节距和中心距共同决定链节数，链节数通常取偶数，避免使用偏置链节；当中心距不可调时，应设置张紧轮或张紧机构。张紧轮一般压在松边，位置靠近小链轮或根据布置空间确定，其齿形或光轮形式要看具体速度、噪声和维护条件。链条长期运行后销轴与衬套磨损会使节距增大，表现为链条变长、啮合点上移，严重时从链轮齿顶滑出，因此结构上应预留张紧调节量。

　　三维建模时，可先完成单节内链节、外链板、销轴、滚子和衬套，再按链轮轨迹阵列或装配。直段部分链节保持直线排列，绕链轮部分则按分度圆上的节距角逐节旋转。需要注意链条不是完全贴合齿根圆的刚性圆环，而是由多个铰接链节组成的多边形，因此运动分析中瞬时链速会随啮合角度变化。把这一细节在模型中保留，有助于后续判断噪声、振动和张紧器布置。

　　安装边界还包括轴向位置。前后链轮应尽量共面，偏差过大会使链条侧面与齿侧持续摩擦，导致链板异常磨损、脱链和骑行阻力增大。自行车架上，后叉片、花鼓轴挡、飞轮片厚度和牙盘安装位置都会影响链条线；工业设备中，轴肩、挡圈、链轮轮毂和焊接机架公差也会产生同类问题。模型审查时应沿链条宽度方向检查侧向间隙，尤其在多速变速、张紧轮偏置或链轮并列布置的结构中，不能只看中心距。

　　润滑和维护也是结构设计的一部分。链条铰接区域需要油脂进入，外露传动应考虑护罩或导链板，既防止异物卷入，也避免润滑油外甩。对自行车而言，链条位于牙盘和飞轮之间，护板不能干涉变速动作；对输送设备而言，导轨与链条间隙要兼顾支撑和热胀冷缩。总体来看，这套模型的价值不只是展示链条外形，而是把链节重复装配、链轮啮合、张紧调节和安装避让这些工程关系完整呈现，便于设计者进行运动校核、结构选型和机架布置。
