紧凑型60配列数字区机械键盘结构设计

　　这套键盘结构方案面向桌面紧凑输入场景开发，核心定位是在60%配列的狭小机身边界内整合独立数字按键区，解决常规60键键盘缺失数字输入区、财务录入、工程参数填报、产线工位快速输数时需要跨层调用按键的痛点。常规全尺寸键盘横向占用空间过大，小尺寸工位、嵌入式设备操作台、紧凑型三维建模工作台往往没有足够空间放置全尺寸键盘，而普通60配列产品砍掉数字区后，连续输入数值、坐标参数、物料编码时效率大幅下降，这套结构正是在两者之间做平衡，整机横向宽度控制在接近常规60键键盘的范围，在主键区右侧整合紧凑数字按键矩阵，既保留小键盘省空间的优势，又不用通过固件层组合键触发数字输入。

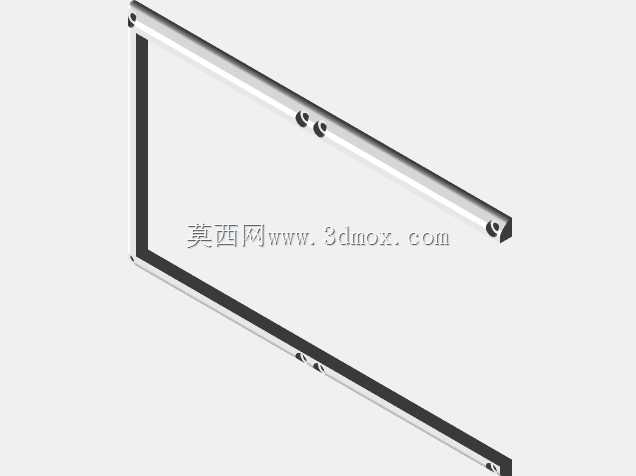

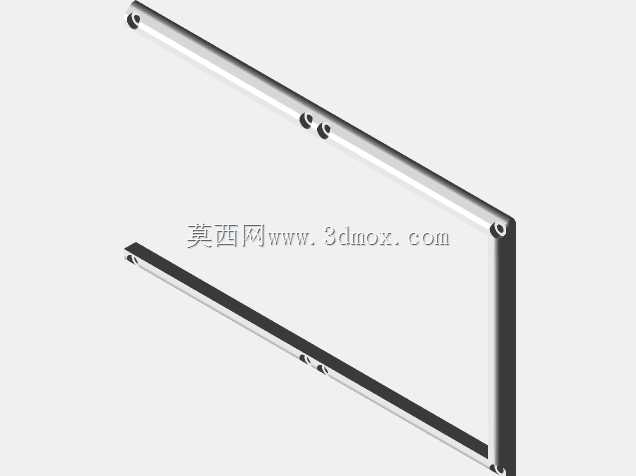

　　从实际装配逻辑来看，整套壳体完全适配主流桌面级FDM打印工艺，建模阶段就针对无支撑打印做了结构优化，所有壳体悬边、卡扣位、定位柱的倾斜角度都调整到FDM工艺可自支撑的范围，上机打印时不需要额外生成支撑结构，既省去后处理拆除支撑的工序，也避免支撑残留影响壳体装配面的平整度。打印参数层面选用PLA线材即可满足日常使用强度要求，填充率设置在20%就能兼顾壳体刚性与打印耗时，层高选用0.2mm时表面精度足够，按键安装位、螺丝柱的尺寸误差可控制在装配公差范围内，不需要二次打磨修配。

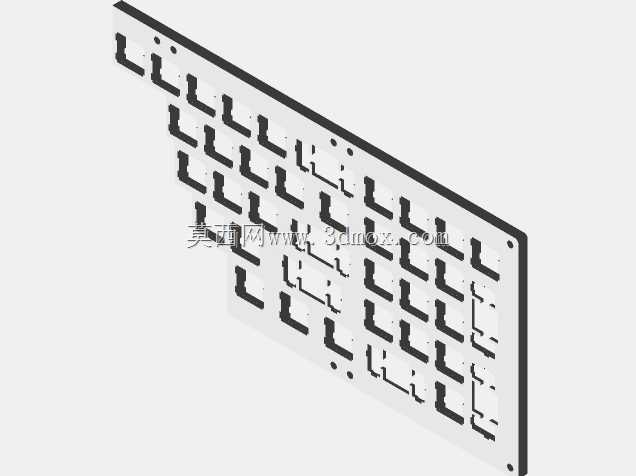

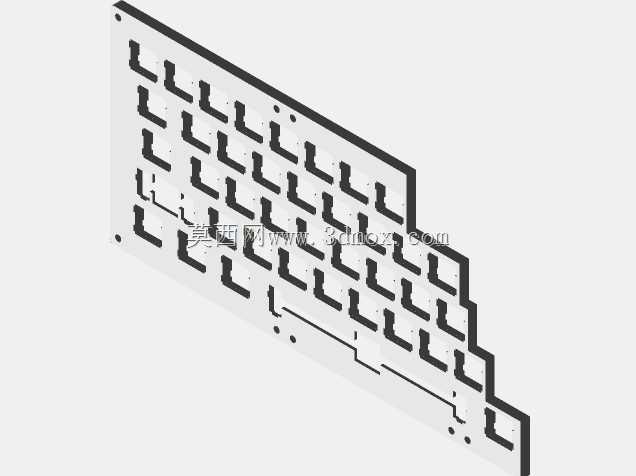

　　内部硬件适配方面，结构预留了Teensy2.0++开发板的安装定位槽，同时兼容所有引脚数量足够的Arduino类开源控制板，控制板固定位周边预留了走线槽，二极管走线、USB接线的路径都做了避让，不会出现线材挤压按键轴体的问题。整机按键轴体采用标准机械轴安装位，兼容市面上主流MX规格轴体，键帽适配标准十字轴键帽组，用户可自行替换不同高度、材质的键帽。定位板部分单独拆分建模，2个单元板配套专用稳定器安装位，空格长键位配备1.6倍长度专用板装稳定器，保证长按键按压时不出现卡滞、晃动感；接口端预留USB-C接插件的开孔位置，外接数据线插拔时不会磕碰壳体边缘。

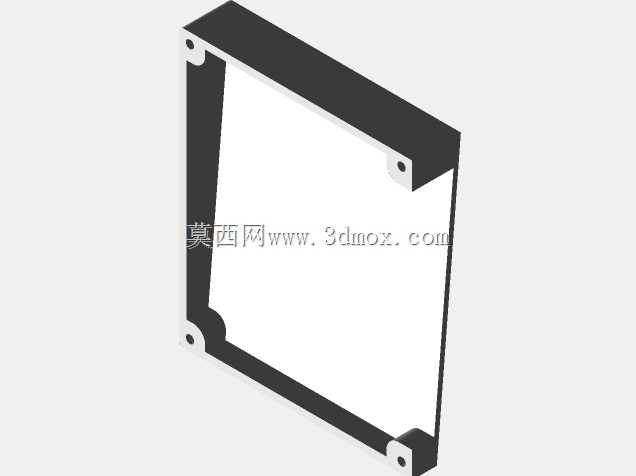

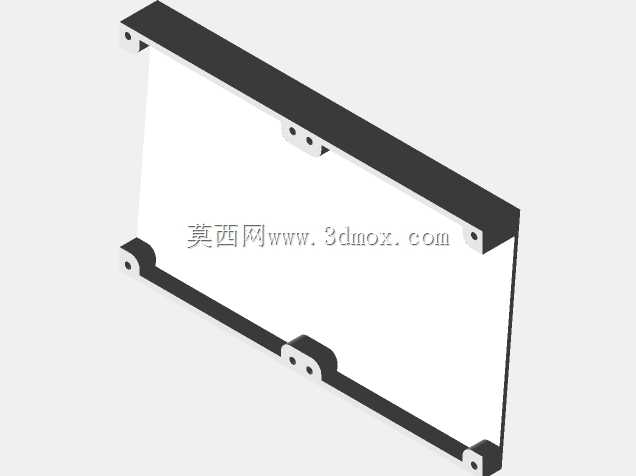

　　紧固件全部采用通用标准M3规格，不同装配位置对应不同长度螺丝：壳体上下盖连接采用8颗长度16mm的M3螺丝，定位板与底壳固定采用8颗长度20mm的M3螺丝，配套对应数量的M3螺母，螺母位设计了内嵌六角防转槽，拧螺丝时螺母不会跟着转动，装配效率很高。底壳底部预留了橡胶防滑脚的安装凹槽，可搭配通用橡胶脚垫，放置在桌面时不会滑动，同时垫高键盘形成符合人体工学的输入倾角。

　　结构设计过程中重点管控了安装边界尺寸：所有轴体的安装孔位间距严格按照标准按键矩阵排布，相邻按键之间预留足够间隙，避免按压时出现键帽互相剐蹭的问题；壳体内壁与控制板、线材之间预留不少于2mm的安全间隙，防止打印件形变挤压电子元件；底壳的螺丝柱高度经过反复校核，上下盖合模后分型面完全贴合，不会出现明显缝隙。整套结构不需要特殊定制零件，所有五金件、电子元件都能通过常规渠道采购，打印完成后仅需简单装配就能投入使用，既适合客制化键盘爱好者自行制作，也可作为小型工业操作台的专用输入终端结构参考，在数控设备工位、仓储录单工位、紧凑办公场景下都能适配，相比市售成品键盘，可根据实际使用需求调整按键布局、壳体颜色、接口位置，灵活性更强。建模时所有装配特征都做了参数化约束，修改配列、调整壳体厚度时可直接驱动特征更新，不需要重新绘制草图，后续衍生不同配列版本时能大幅缩短建模周期。
