树莓派红外双目摄像模组外盒结构

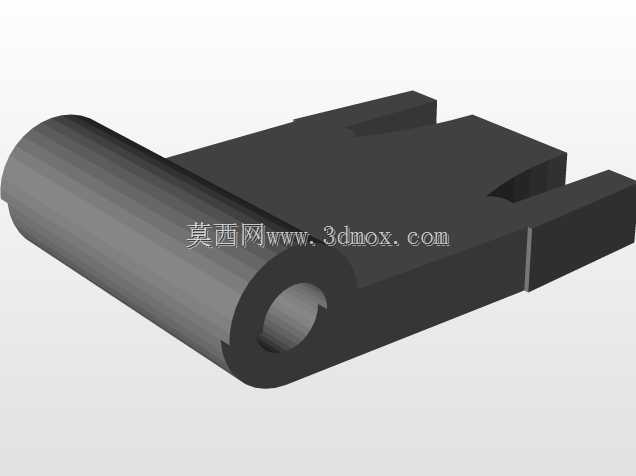

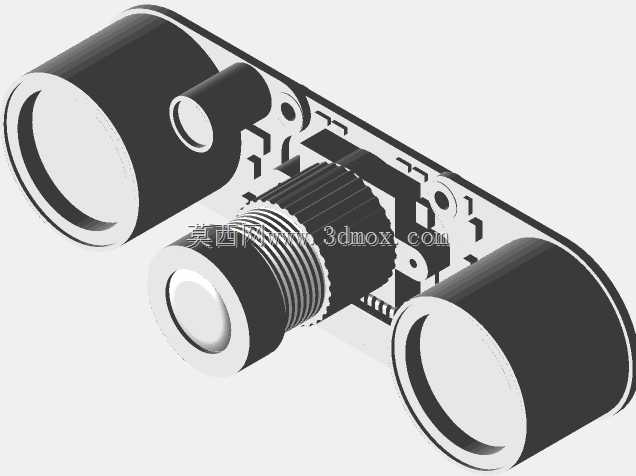

　　这套结构面向树莓派视觉采集场景，核心是把两颗红外补光元件与一颗可调焦摄像镜头整合在同一块狭长安装基板上，形成适合夜间识别、近距离视觉检测和嵌入式图像采集的紧凑型外盒。整体布局采用左右对称思路，两端圆柱腔体用于容纳红外发射器件，中部带滚花纹理的圆筒用于安装摄像镜头及调焦环，基板上预留的镂空、凸台和定位孔承担器件避让、走线和螺丝固定作用。

　　从实际装配看，两端红外元件的轴线与中部镜头轴线保持平行，能够在镜头视场前方形成较均匀的补光覆盖，减少普通可见光照明在暗光环境下产生的色彩干扰。圆柱外壳不仅提供器件防护，也限制了补光元件的径向位移；端部开口保留光线发射通道，侧壁厚度在满足打印成型和装配强度的前提下尽量压缩，避免外盒整体宽度过大。中部镜头筒的外圆滚花主要服务于手动调焦时的摩擦力，同时在三维结构中形成清晰的握持区域，便于调试人员旋转镜头或固定焦距。

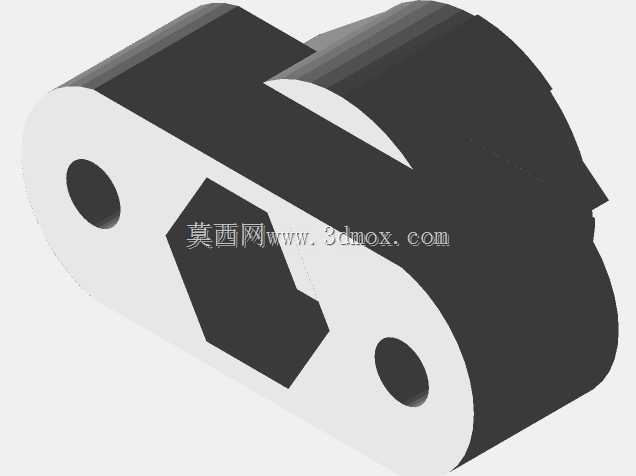

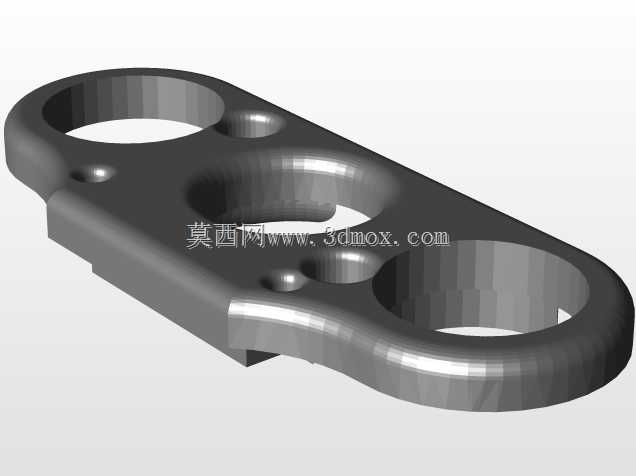

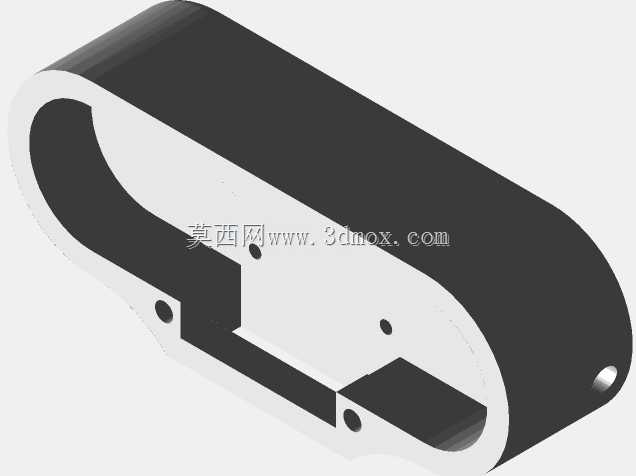

　　基板外形并非简单平板，而是围绕电子板、镜头座和补光模块做了多处台阶处理。靠近镜头的位置设置较高支撑面，使镜头光轴与两侧红外元件保持合理高度差；板面上的矩形开槽用于避让电路板上的插接件、焊点和排线，圆孔与异形孔则对应螺丝柱、定位柱和线材通过路径。这样处理后，装配时不需要额外增加复杂垫块，摄像模组、补光模块和固定件可以沿基板法向逐层放入，维修时也能直接从正面检查镜头与线束状态。

　　安装边界方面，整体外盒呈长条状，适合布置在小型移动机器人、桌面检测装置、门禁识别终端或树莓派实验平台前端。由于两端圆柱直径较大，结构在宽度方向需要预留连续空间，基板后侧应留出排线弯折半径，避免FFC线在盖板压合后出现死折。镜头筒向前突出，安装到设备面板时要确认面板开孔大于镜头外径，并在镜头调焦行程范围内保留手指或工具操作空间。若设备前面板需要平齐外观，可将基板作为内支架，另配装饰面罩；若追求散热和维护便利，也可直接裸露安装，利用板上孔位锁附在机架立柱或铝型材横担上。

　　设计思路上，该结构没有采用封闭盒体把所有元件包死，而是以承载板加局部筒体的方式划分功能区域。红外补光件需要稳定指向和防磕碰，因此使用深筒包裹；镜头需要旋转调焦和视场无遮挡，因此中部采用独立圆筒并向前伸出；电路板上高低错落的元件则通过基板镂空获得避让。这种方式降低了整体高度，也减少了封闭壳体内部积热对摄像器件的影响。

　　在结构校核时，重点不在大载荷，而在小尺寸装配公差。镜头筒与镜头座之间要保留旋转间隙，不能因成型收缩导致调焦卡死；两端红外元件腔体的同轴度会影响补光方向，孔位偏移过大时会出现一侧亮斑偏出视场的问题。基板螺丝柱附近设置加强筋，可防止锁紧时薄板翘曲；圆柱与基板交接处保留圆角过渡，能够降低应力集中，也适合增材制造时的层间结合。排线通道应尽量沿基板低位区域走行，避开镜头调焦环旋转范围，防止调试过程中磨线。

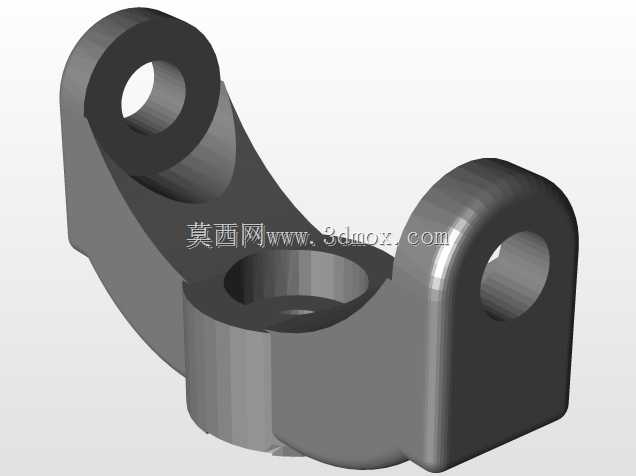

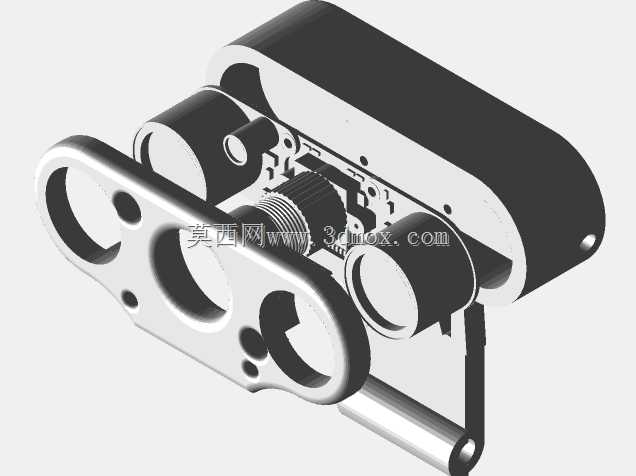

　　用于工程建模时，可把该结构拆分为基板、左右补光筒、镜头筒、局部加强筋和安装孔特征分别建立参数。基板长度由双目补光间距决定，筒体外径随红外元件尺寸调整，镜头筒高度则依据镜头焦距和调焦环行程确定。若后续更换为无红外滤光片摄像头或更大视场镜头，应同步校核两端补光角是否覆盖画面边缘，并重新确认前面板开孔与外盒轮廓之间的安全间隙。
