防水型车载定位追踪终端防护外壳

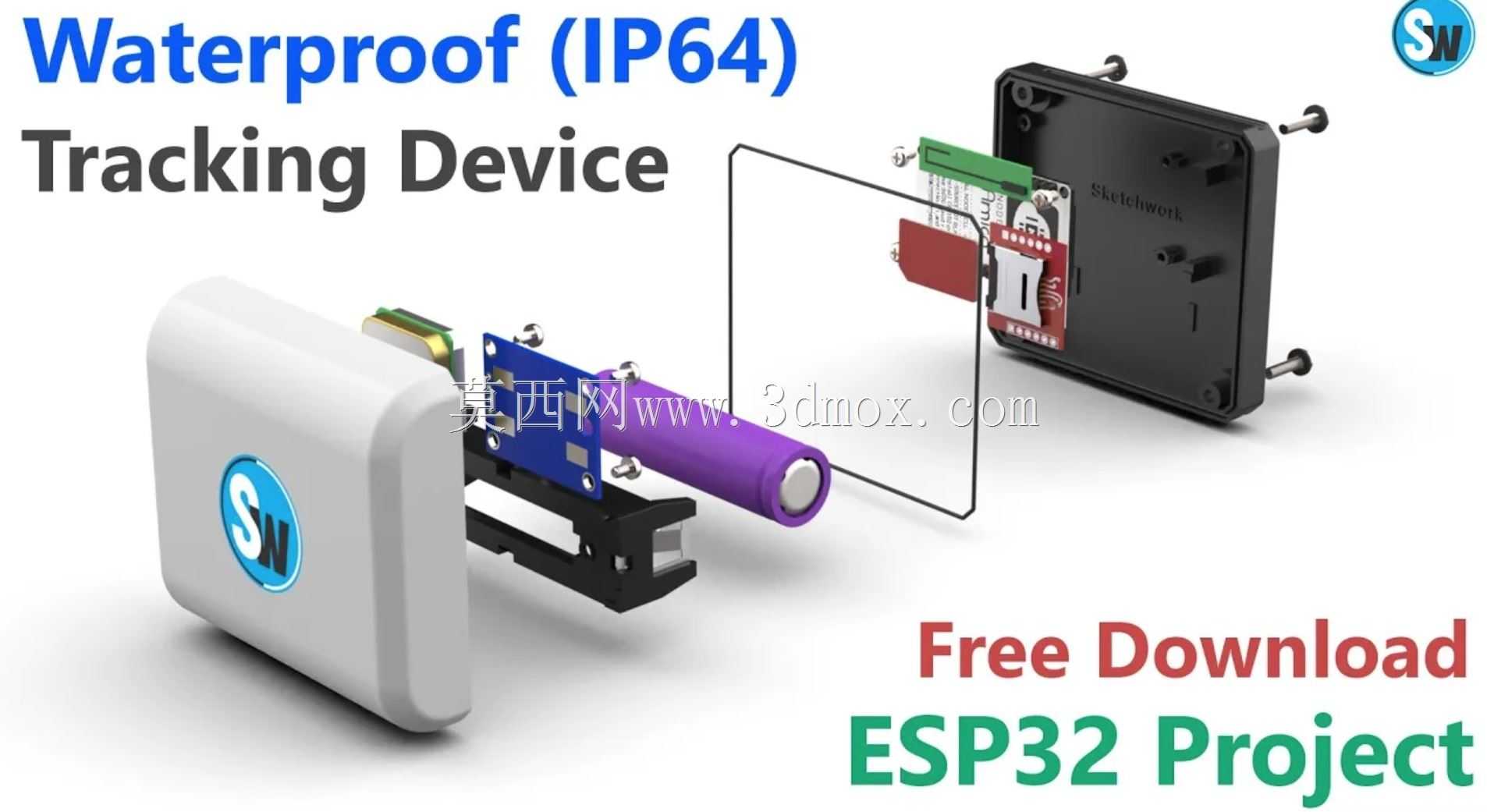

　　这套防护壳体结构面向户外车载定位、资产移动追踪场景开发，核心解决商用定位终端长期外露部署时的防尘防泼溅、多场景安装固定、内部电子模组限位防护的实际工程需求，可直接配套ESP32主控板、Ublox NEO6M GPS定位模块、SIM800L GSM通讯模块、2G标准SIM卡座以及18650规格3.7V 2000mAh锂电池组成完整追踪终端，既可以作为便携资产标签临时放置在货运箱体、工程设备、租赁机具内部，也可以通过壁挂结构永久固定在车辆底盘、户外机柜、农用机械外侧，适配物流车队调度、工程机械防盗、外勤资产巡检等多种落地场景。

　　壳体整体外包络尺寸控制在74mm×83mm×29mm，体积紧凑不会占用过多安装空间，圆角过渡的方正造型既避免尖锐棱角磕碰损伤，也能在3D打印制作时减少支撑用量，降低后期打磨装配的工作量。结构设计全程围绕IP64防护等级展开，上下壳合模面预留了连续的密封胶条安装槽，装配时可填充硅胶密封圈或者打防水密封胶，阻断雨水、扬尘从合缝处侵入内部电路；所有对外的螺丝锁付孔位都做了沉台避让，螺丝锁紧后端面低于壳体外表面，可额外点胶封堵锁孔，避免水汽从螺丝间隙渗入。

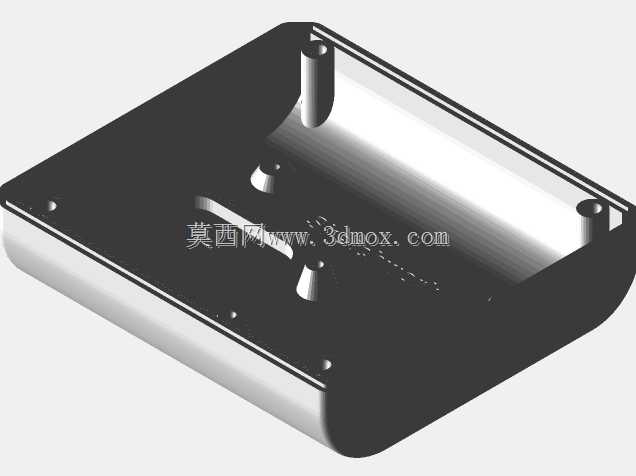

　　内部腔体的布局完全按照所选电子模组的实际尺寸做了分区限位：主控区域预留ESP32开发板的定位柱与卡扣，PCB装配时直接卡入槽位即可限制横向窜动，不需要额外打胶固定；侧边预留GPS模块与GSM通讯模块的安装位，天线走线位置避开金属遮挡区域，壳体内侧对应天线部位不做加强筋遮挡，最大程度降低壳体对卫星信号、蜂窝信号的衰减；电池仓单独做了弧形限位槽，完美贴合18650圆柱电池的外壁，槽位两侧预留弹性卡扣，车辆行驶振动时电池不会出现移位、电极松脱的问题，电池仓与PCB区域之间留出绝缘隔板间隙，避免电池外皮磨损后短路风险。

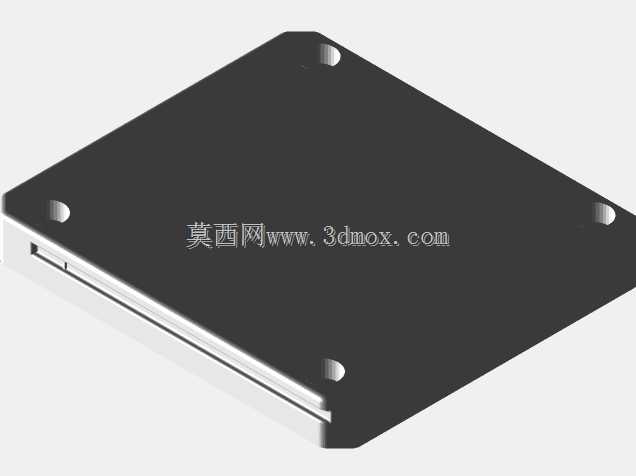

　　安装结构做了双场景兼容设计：壳体内部组件的固定采用M2规格螺钉，对应PCB安装孔位直接锁付在壳体内置的铜柱预埋位上，装配扭矩可控，不会出现塑料柱滑牙问题；上下壳盖的连接采用带橡胶垫圈的M3螺钉，橡胶垫圈在螺钉头与壳面之间形成二次密封，同时缓冲振动带来的螺钉松脱趋势。壳体背部预留了两组壁挂安装耳，安装耳上的通孔兼容M5与M6两种规格膨胀螺钉，现场施工时如果墙面基材为混凝土、实心砖墙，推荐使用M6膨胀螺钉获得更高的拉拔承载力；如果安装面为薄钣金、塑料内饰板，则可换用M5自攻螺钉，避免开孔过大破坏安装面强度。针对临时便携部署的场景，壳体背部还预留了扎带穿槽与魔术贴粘贴平面，不需要打孔即可通过尼龙扎带捆绑在管道、车架杆件上，或者通过背胶魔术贴粘贴在光滑箱体表面，适配临时追踪、短期资产监控的快速部署需求。

　　结构细节上充分考虑了户外长期使用的可靠性：壳体所有转角都做了R2以上的圆角，避免应力集中导致3D打印件开裂，外壁厚度设置为2mm，采用PLA、PETG等常见FDM打印材料即可获得足够的结构强度，PETG材料本身的耐候性更好，户外长期日晒不易脆化；壳体内侧的加强筋按照模组受力点分布，既提升壳体整体刚性，按压壳面不会出现凹陷变形，也不会过多增加打印耗材用量。接口位置对应SIM卡插拔、充电口的部位预留了可拆卸的防尘塞，日常使用时塞住接口，需要换卡、充电时翻开即可，不需要拆解整个壳体，维护操作十分便捷。

　　整套结构没有复杂的抽芯、倒扣设计，3D打印时上下壳都可以平放打印，不需要添加大量支撑，打印完成后去除少量支撑毛刺即可装配，电子模组全部采用螺丝与卡扣固定，后期维修更换电池、模块时只需要拆开壳盖螺钉即可操作，内部走线空间预留充足，不会出现线束挤压、焊接点被壳身压损的问题，完全满足户外追踪终端小批量定制、快速落地的结构设计要求。
