FSAE赛车进气系统轻量化节气门体结构

　　这套节气门体结构面向方程式赛车进气系统的特殊布置需求展开，核心目标是在赛事规则限定的限流边界下，把进气上游的控制部件做成紧凑、可模块化装配的功能单元。实际装车时，它并不沿用民用车辆把节气门布置在发动机进气口附近的常规方案，而是放置在限流器下游、增压腔之后的进气路径中，让进气歧管可以围绕发动机缸体、车架横梁和悬架硬点重新走线，减少多余接口、传感器支座和笨重的原厂壳体带来的空间占用。

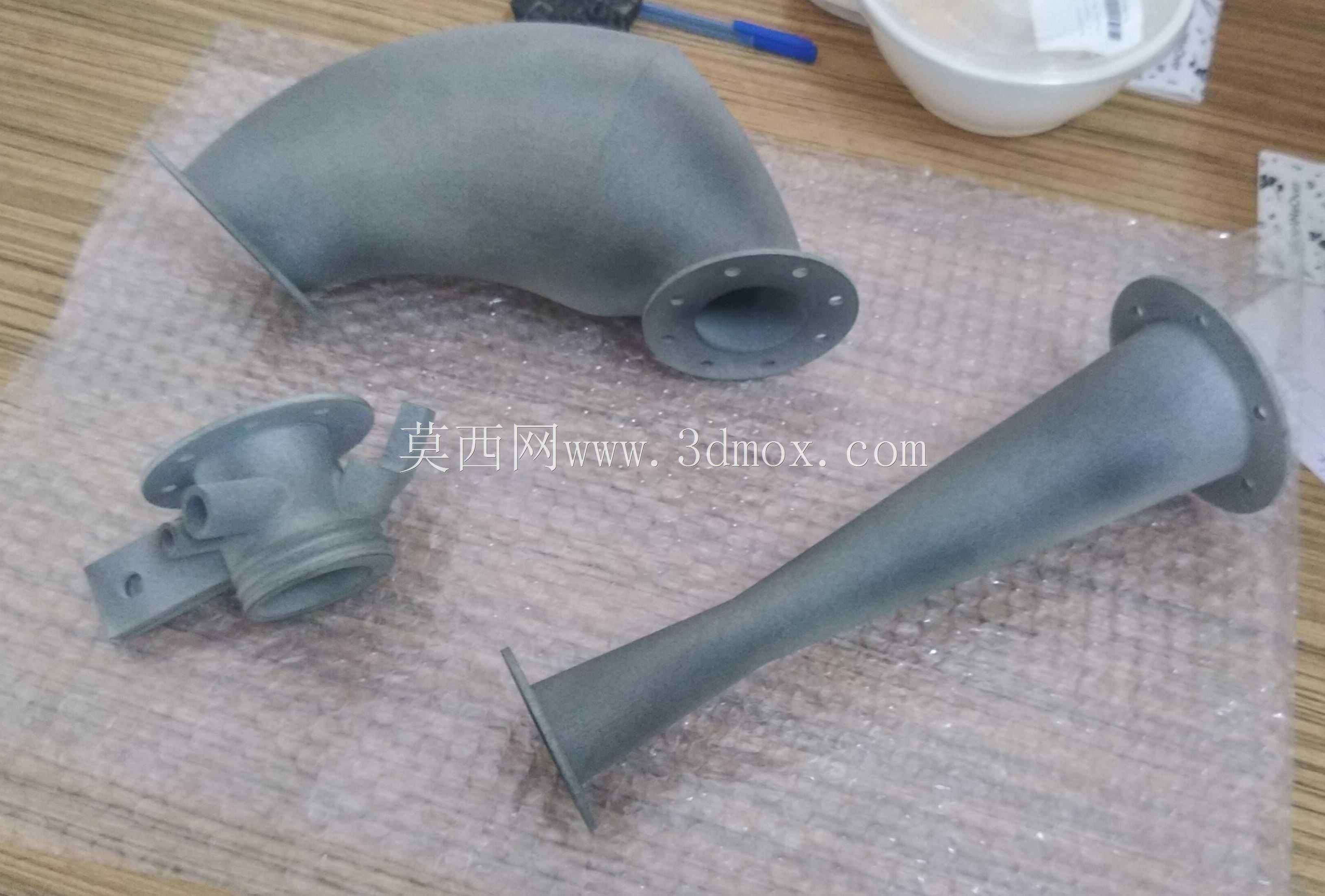

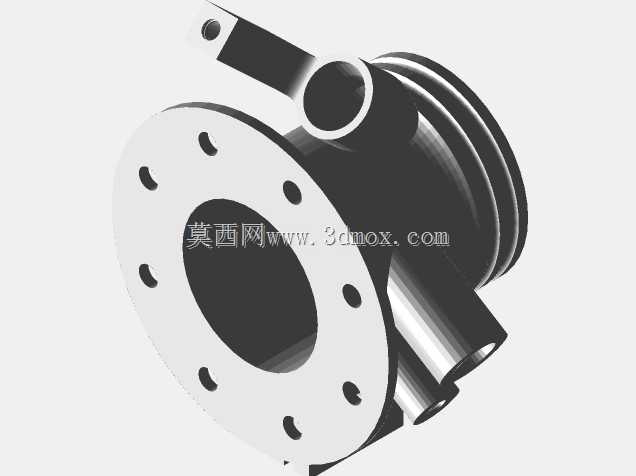

　　从结构功能上看，本体采用密封铝制壳体思路，集成节气门轴通道、圆形法兰安装面、侧向管路接口以及喷油器安装位置。大直径法兰端用于和进气腔或转接段对接，端面上均布多个安装孔，孔位围绕中心气道呈环形分布，装配时可通过螺栓形成稳定压紧面，保证密封压力均匀。法兰外侧保留足够的壁厚过渡，避免螺栓预紧后局部应力集中；气道内部则尽量减少突变台阶，使气流从限流段进入节气门腔后能够保持较顺畅的过渡。

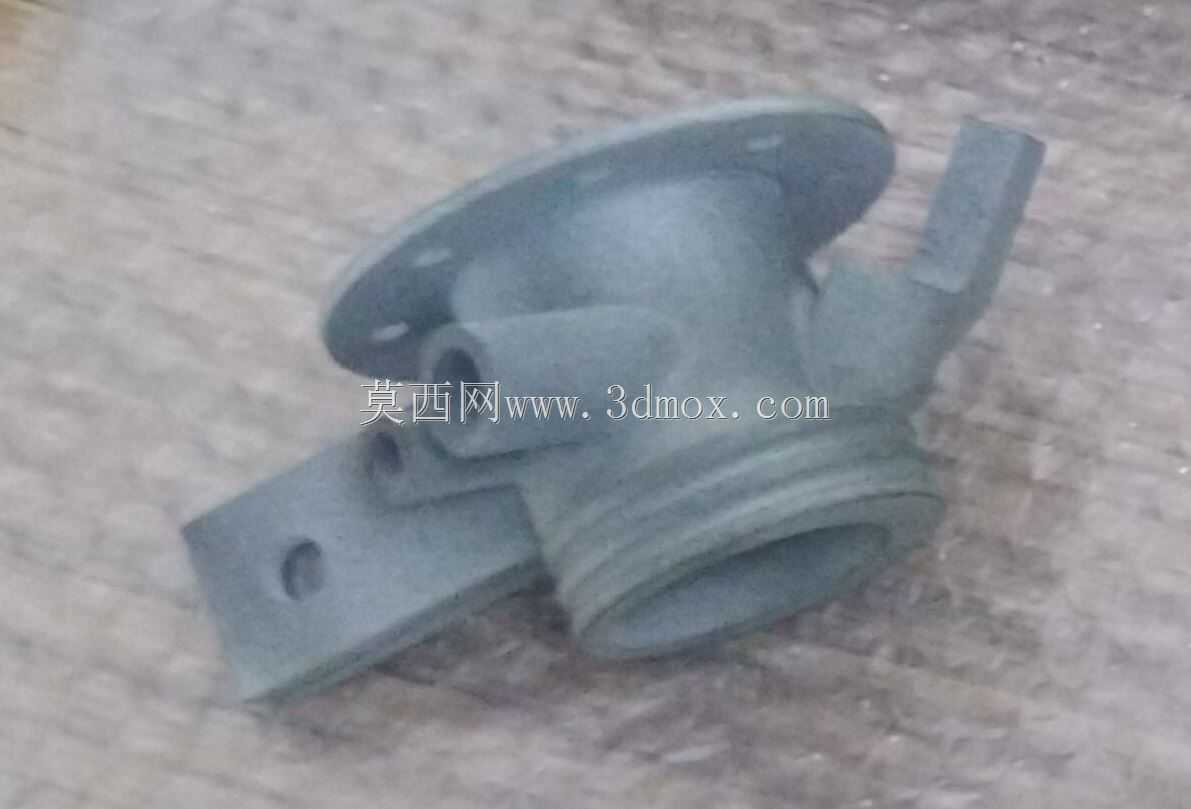

　　节气门体的侧向接口并非随意增加，而是围绕赛车进气系统的实际维护和装配需求设置。部分接口用于燃油喷射器安装，部分接口可作为传感器或辅助气路连接位置。与直接改装原厂节气门体相比，这种一体化设计可以把不需要的端口在建模阶段直接封闭，省去后期焊接封堵、补焊打磨和二次检漏的工序。焊接封堵在薄壁铝合金件上很容易带来热变形，尤其是阀片转动间隙、轴孔同轴度和法兰平面度都对热输入敏感，一旦变形，轻则出现怠速不稳，重则造成阀片卡滞或密封不良。

　　设计思路上，该结构把进气控制、喷射安装、传感器接口和歧管连接边界合并到一个零件组中。节气门腔外形不是简单圆柱，而是根据阀片开启轨迹、轴系支撑、管壁最小厚度和外部接管方向逐步拉伸成型。外部加强筋和凸台沿受力方向布置，既提高法兰根部和接管交汇处的刚性，也避免整块材料堆积造成重量增加。对于赛车应用而言，重量并不只体现在零件本身，安装位置越靠近进气上游和车架高位，重心与维修可达性的影响越明显；因此壳体在满足密封和刚度的前提下，大量去除非承载区域材料，使整体轮廓更贴近气道和机构运动包络。

　　安装边界需要重点核对三类尺寸。第一类是法兰连接边界，包括法兰外径、密封面宽度、螺栓孔分布圆、孔径以及相邻孔到气道边缘的最小距离；这些尺寸决定它能否与限流腔、进气波纹管或歧管转接板互换。第二类是阀片与轴系运动边界，阀片在全开和全闭位置都不能与内壁、喷油器端部或传感器探头发生干涉，轴端还要预留杠杆、复位弹簧或执行器连接空间。第三类是外围管路边界，侧向接管的轴线高度、伸出长度和角度必须避开发动机缸盖、线束插头、冷却水管以及车架管件，否则在整车总装时会出现零件理论上可装、实车上无法落位的问题。

　　在进气系统匹配中，节气门体上游通常承接经过限流和稳压后的气流，下游则连接重新定向的进气歧管。这样布置后，歧管不必迁就原厂发动机的端口方向，可以按照各缸进气一致性、Runner长度和机舱空间重新设计。节气门体上的喷油器端口使燃油喷射位置更靠近控制截面，团队可根据标定需求选择更大流量的喷油器，也能在不改动发动机缸盖接口的情况下调整喷射角。映射传感器接口则用于反馈节气门开度，为发动机控制提供负载信号，接口位置应远离高温部件和振动剧烈区域，并保证线束插接后有足够插拔空间。

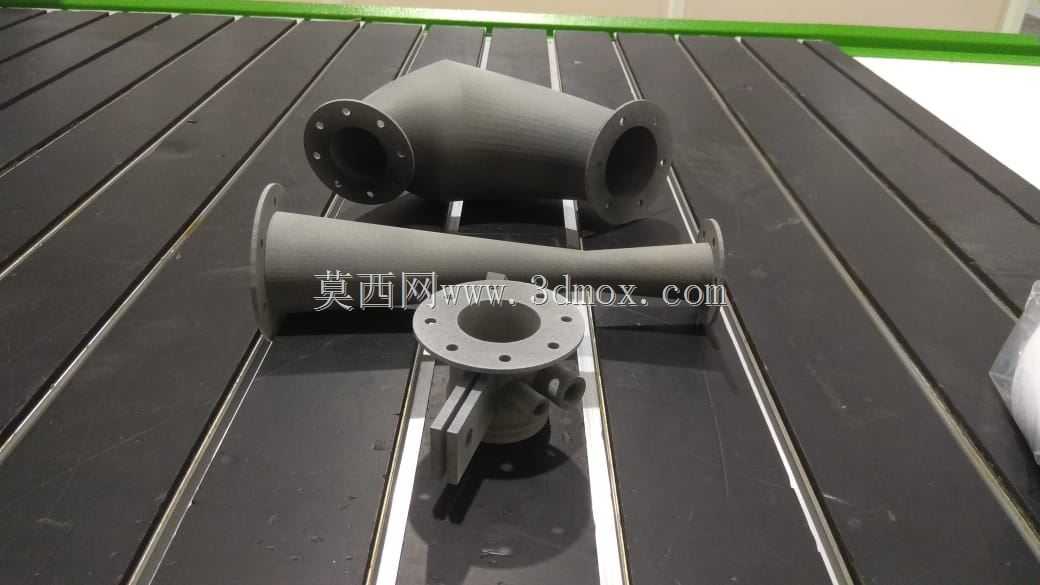

　　从制造和验证角度看，这类小批量赛车零件既可以采用铝合金数控加工后组合装配，也可通过高稳定增材工艺制作样件进行台架验证。无论采用哪种工艺，三维建模时都需要把密封槽、孔口倒角、轴孔配合、阀片厚度和装配公差同步表达，而不是只建外观曲面。法兰面应给出平面度要求，轴孔需保证同轴度，阀片边缘与腔体内壁之间要保留合理转动间隙。侧向接管与主体交汇处应做圆角过渡，降低应力集中，也减少气流在拐角处的分离。

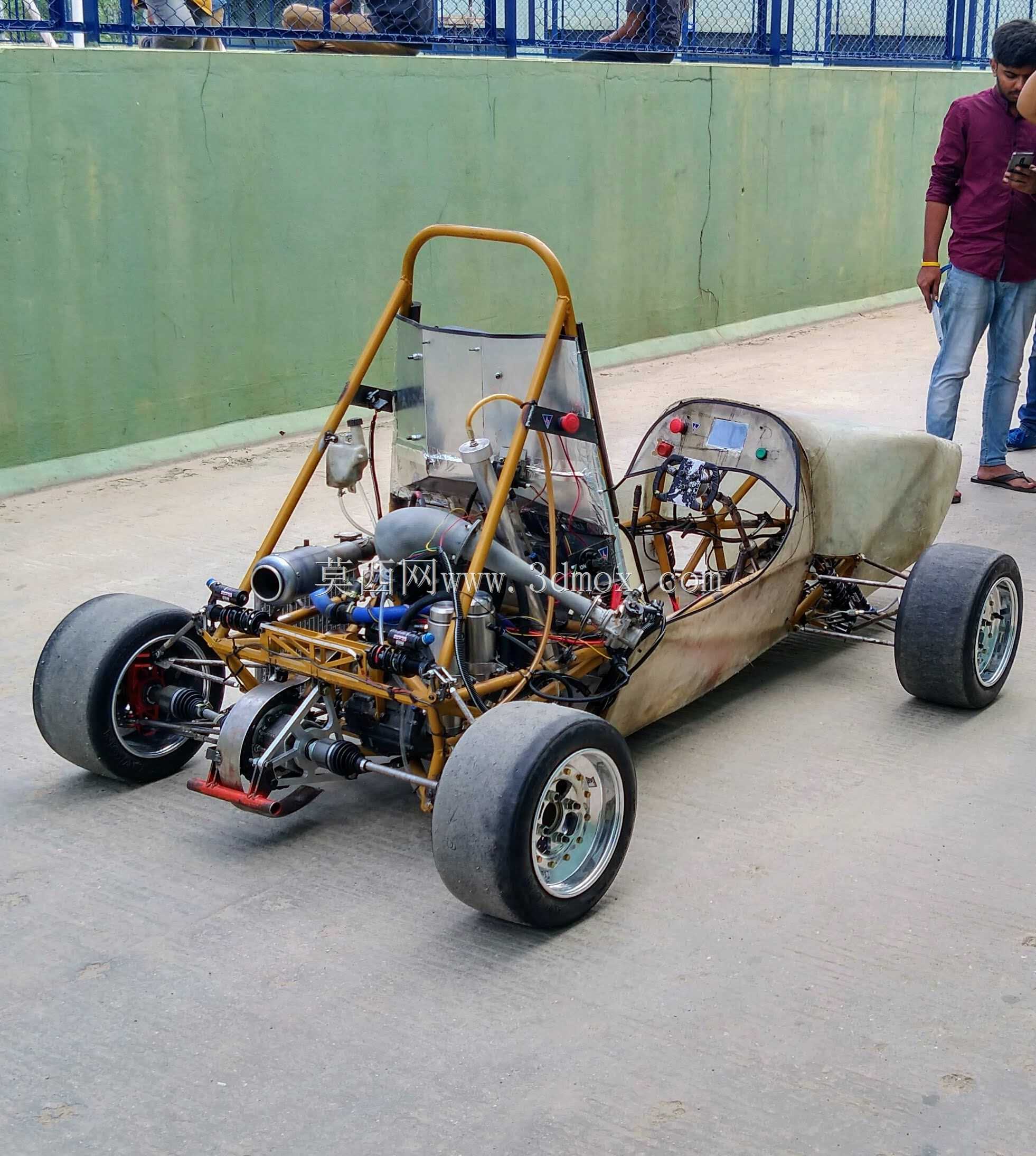

　　整车场景下，该节气门体还承担进气系统模块化的作用。赛季调试中，限流腔、稳压腔、歧管和喷油器往往需要多轮改动，如果节气门体本身接口清晰、边界稳定，就能把改动限制在局部模块内，而不必每次重新设计发动机端全部管路。维修时也可快速拆下节气门体检查阀片积污、密封圈状态和喷油器雾化情况。对于结构设计人员来说，建模时应把零件放在完整发动机舱装配体中校核，不仅看单件能否成型，更要看拆装路径、螺栓工具空间、线束弯曲半径和热态膨胀间隙。

　　总体来看，该结构的价值不在于复制某一款原厂节气门，而在于围绕赛事规则下的限流进气系统，重新组织控制截面、安装法兰、喷射接口和传感接口之间的关系。它通过减少多余端口、缩短连接链路、优化法兰和筋板布局，使进气部件在有限空间内兼顾气流效率、装配可达性和轻量化目标，也为后续歧管走向、喷油器选型和整车总装留出明确的工程边界。
