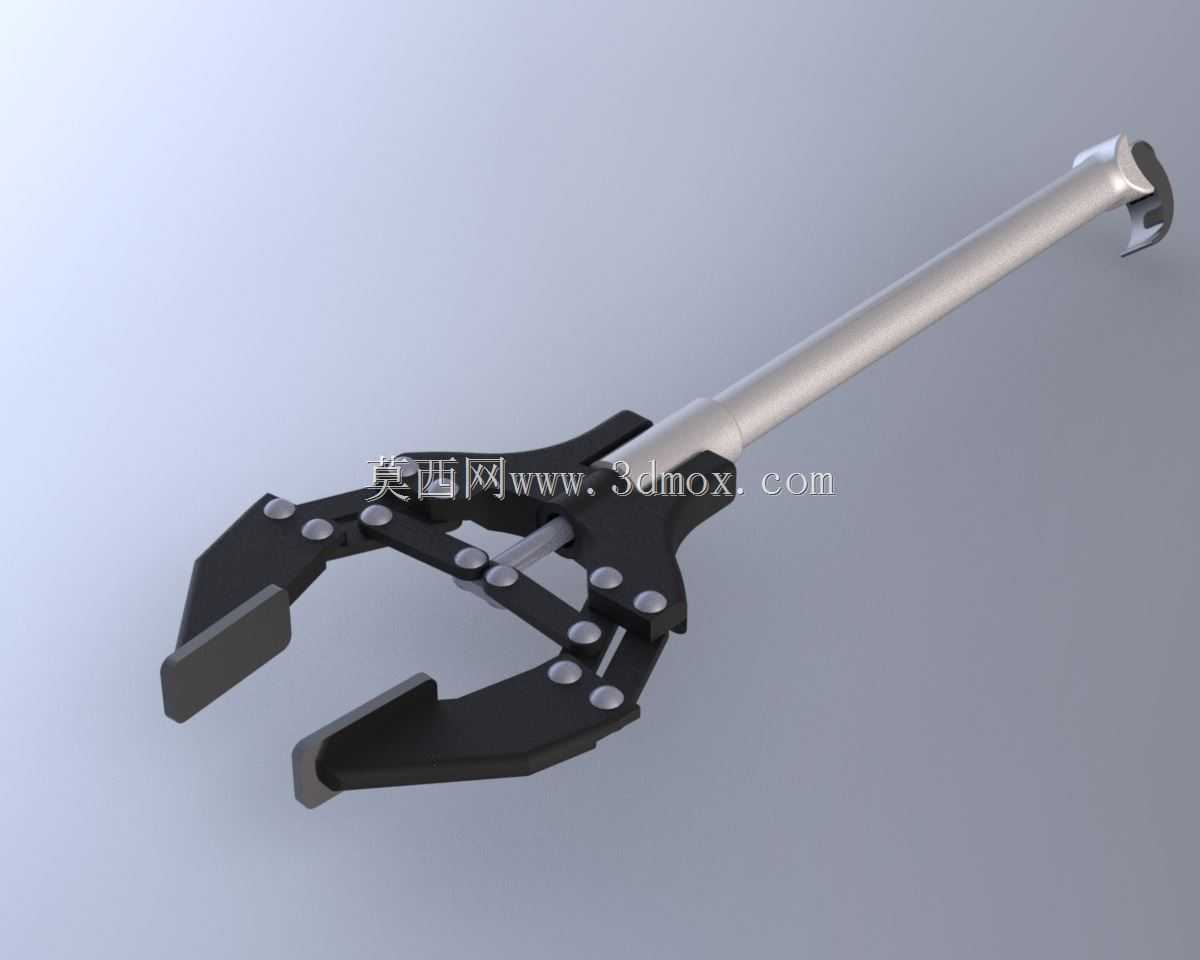

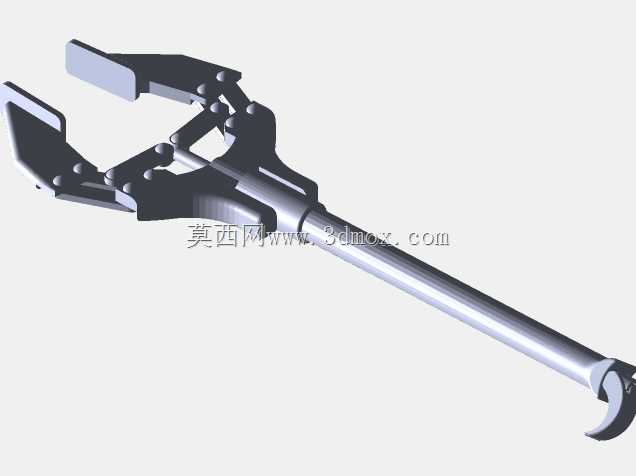

长柄高温夹持手动夹钳结构

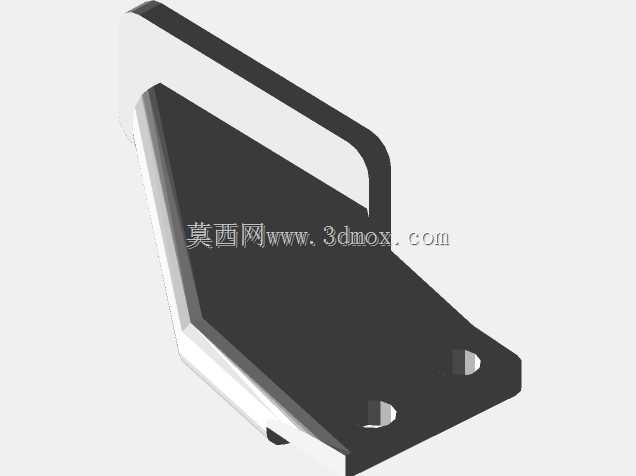

　　该结构围绕远距离、高温或受限空间内的取放需求展开，核心由前端钳口、中部连杆增力机构和后端长操作杆组成。前端钳口采用对开式爪形布局，两片夹爪围绕中部销轴同步摆动，接触端设置较宽的平直承托面，可稳定托住块状、盘状或规则外形工件，避免单点夹持造成滑脱。钳口内侧保留一定开合行程，能够适应不同尺寸的坯料、热处理件和车间临时转运件。

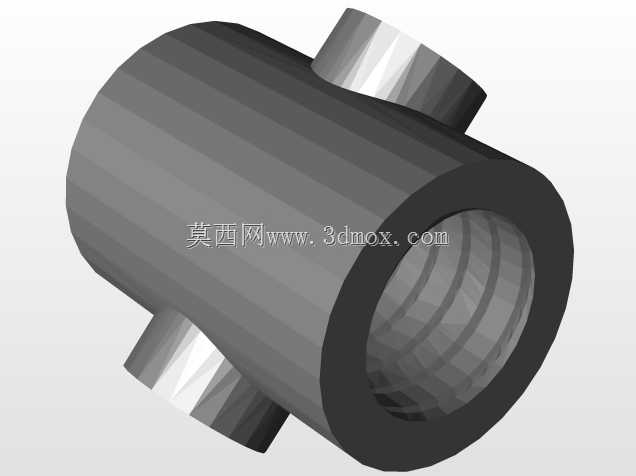

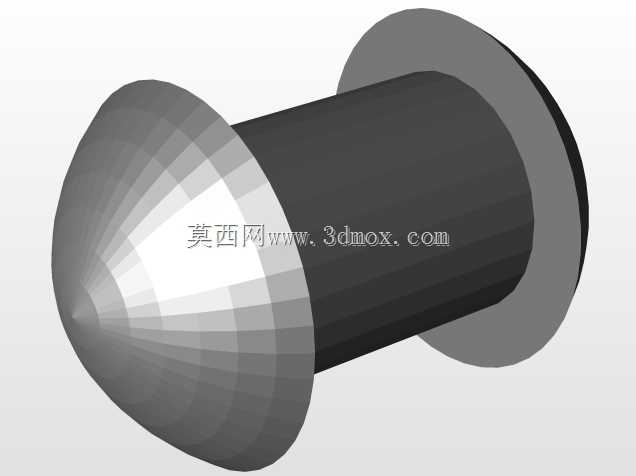

　　中部连杆区域是整套工具的受力关键。多组销轴将手柄拉力转化为夹爪闭合力矩，杆件布置遵循省力与行程平衡原则：长柄端输入较小握力，经过连杆放大后在钳口处形成足够夹持力；同时夹爪开合角度不会过大，保证操作者在远距离位置仍能快速对准目标。各铰接点均以圆形销轴连接，结构简单，磨损后便于更换，适合在粉尘、热辐射和轻微冲击环境中长期使用。

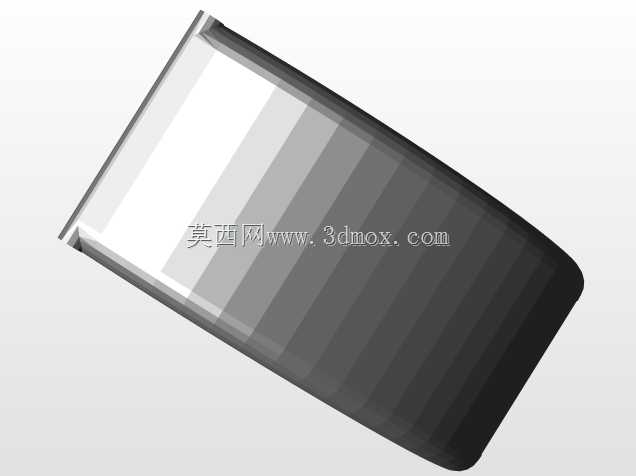

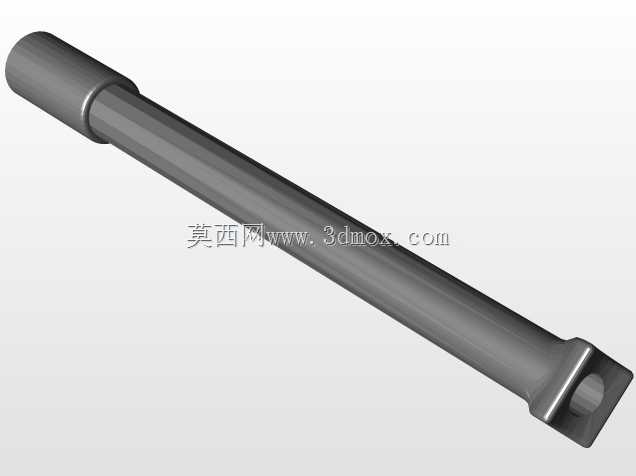

　　长柄设计不仅提供操作力臂，也建立了人员与高温物体之间的安全距离。柄身沿夹持方向延伸，末端可根据使用场景加装防滑套、弯柄或吊挂结构。对于锻造、热处理、焊接预热、熔炉上下料等工况，操作者无需靠近热源即可完成夹取、移位和放置；在设备夹缝、深腔或不宜直接用手接触的位置，长柄也能越过障碍完成辅助取件。

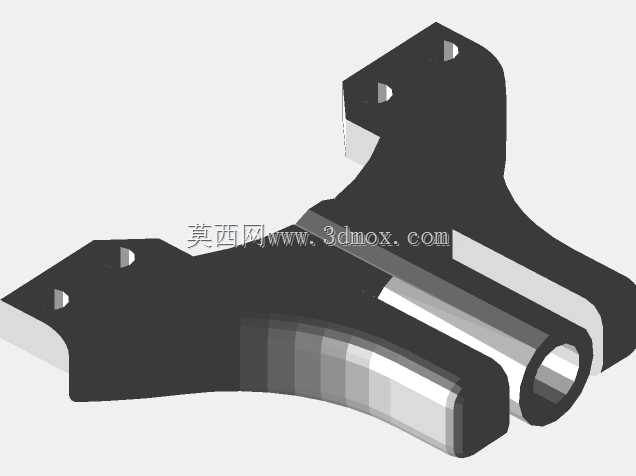

　　从建模角度看，夹爪、连杆、销轴和手柄之间需要明确运动副关系。两片夹爪以中心铰接点为旋转基准，连杆孔位决定闭合轨迹；销轴与孔之间保留合理间隙，既反映真实装配关系，也便于后续做运动干涉检查。钳口末端的接触块可单独拆分为耐磨件，实际产品中可采用耐热钢、硬质衬垫或可更换钳口，以提高维护性。手柄与夹爪主体连接处承受较大弯矩，应在三维结构中加强过渡区域，避免截面突变形成应力集中。

　　外形边界方面，整体呈细长直线布局，前端夹持宽度明显大于杆身，收纳时主要占用长度方向空间；钳口张开后横向尺寸增加，选型时需结合炉门开口、料筐间距和工位通道校核。安装方式并非固定设备式安装，而是以人工操作为主，可挂置于工具架、炉旁工位或维修车上。若用于自动化辅助场景，也可将末端手柄改造为气缸或电动推杆连接端，使连杆夹钳成为远距离执行夹具。

　　该类夹钳强调可靠、直接和可维护，不依赖复杂动力源，适用于热处理车间、锻压工位、焊接班组、实验室高温取样以及家电装配维修等场景。结构建模时应重点还原连杆比例、钳口闭合范围、销轴同轴关系和长柄受力路径，使模型既能展示外观，也能支撑机构运动分析与工装改型设计。
