标准型材框架熔融沉积3D打印整机结构

　　这套整机结构面向桌面级熔融沉积成型场景搭建，整体采用工业铝型材作为承载骨架，所有运动部件、电控模块、成型平台与挤出执行端都围绕型材基准面完成定位，适合小批量样件试制、教学实训、工装夹具快速打样以及创客产品开发环节使用。设备实际运行时，热塑性耗材经送料机构送入挤出端，熔融后按照切片路径逐层堆积在成型平台上，三轴联动完成实体零件的增材制造，框架的刚性直接决定高速移动下的成型精度与长时间运行的稳定性。

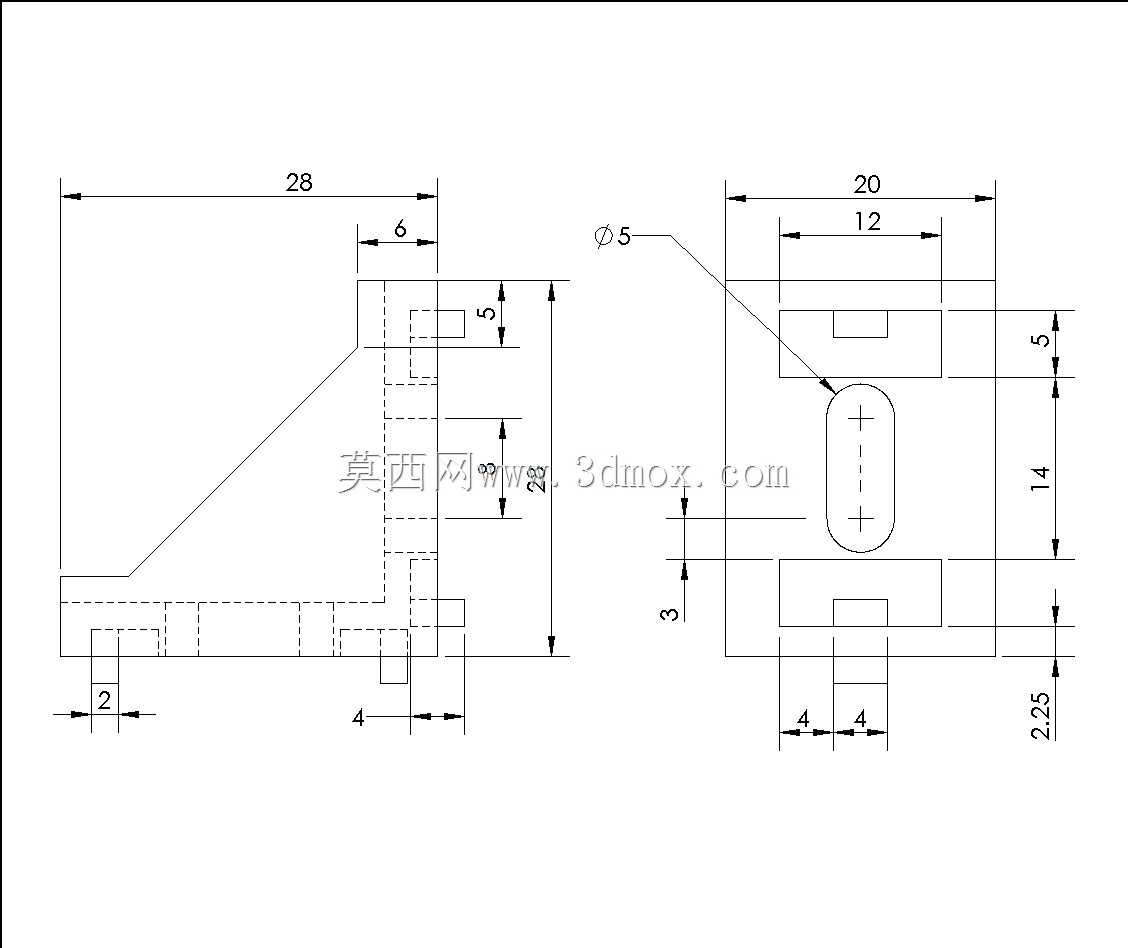

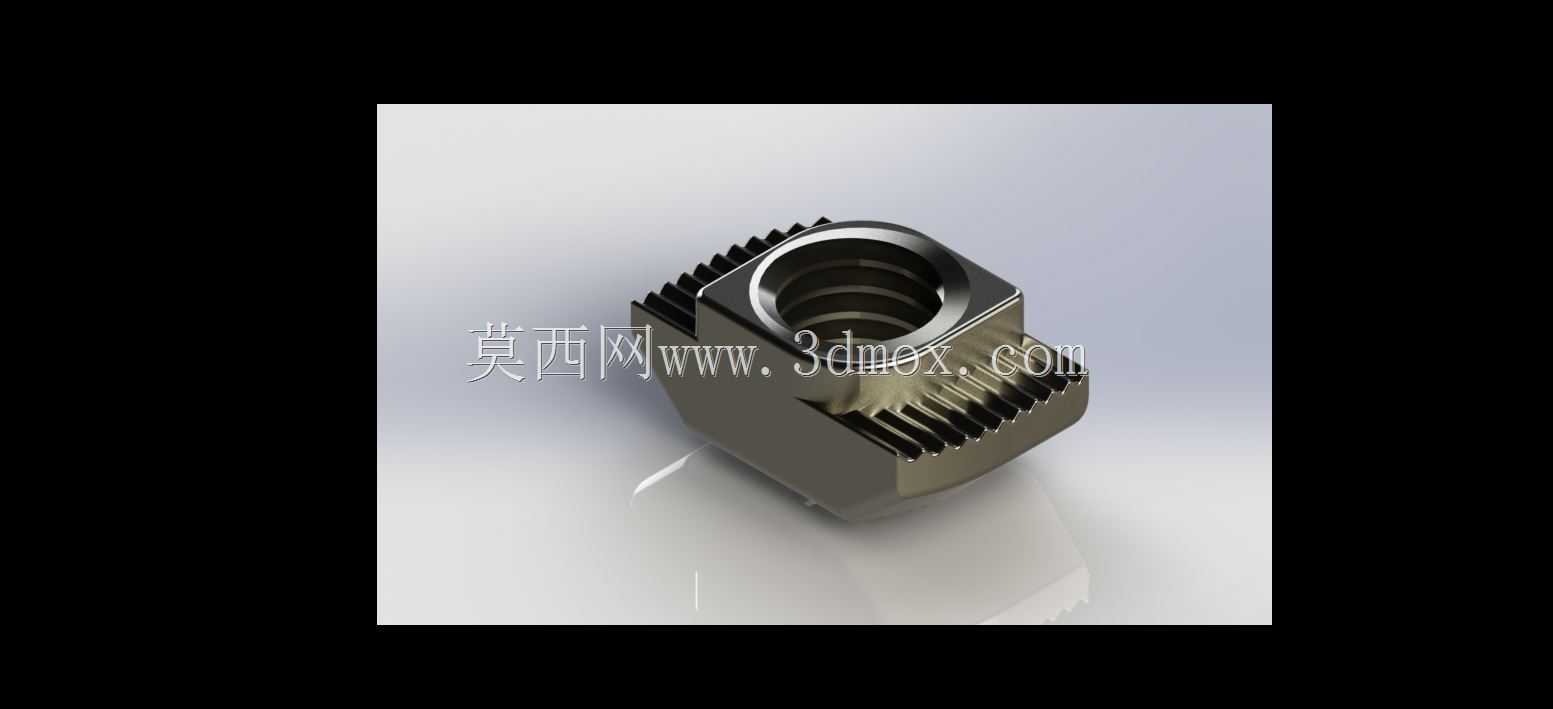

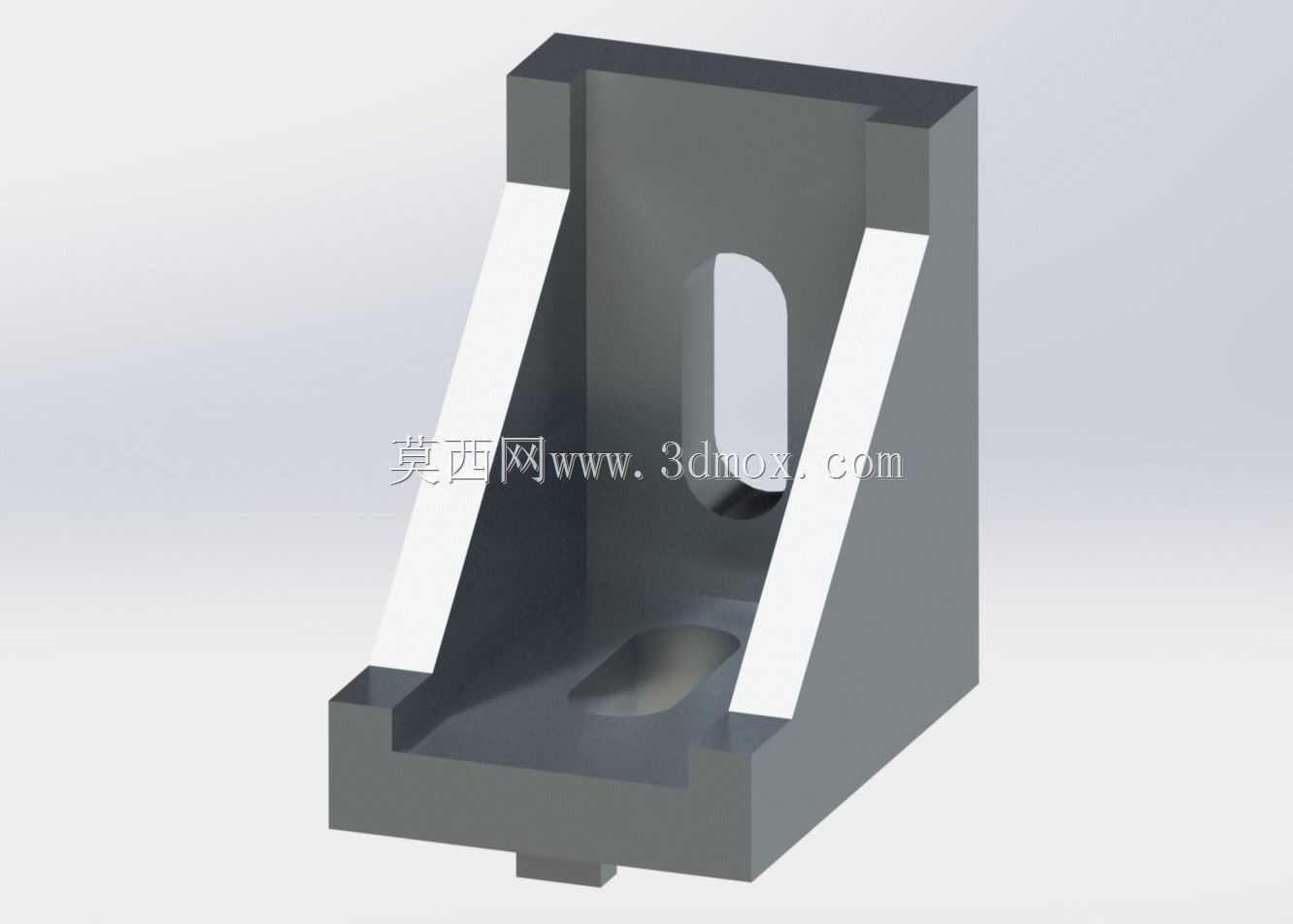

　　从安装边界来看，整机采用底部矩形框加两侧立式立柱的龙门布局，底部型材围出设备的占地轮廓，横向型材承担Y向运动导向与平台承重，左右两组竖直型材为Z向升降提供支撑，顶部与中部的横向杆件将两侧立柱连为整体，避免单侧受力产生框架扭转变形。设计时所有型材端面通过角件、内置螺母与紧固件连接，型材槽口同时充当传感器走线、拖链固定和附属件安装的基准，不需要在主梁上额外大量钻孔，调整轴系间距或更换更长行程的杆件时，只需松开对应连接件重新定位即可，改装灵活性较高。

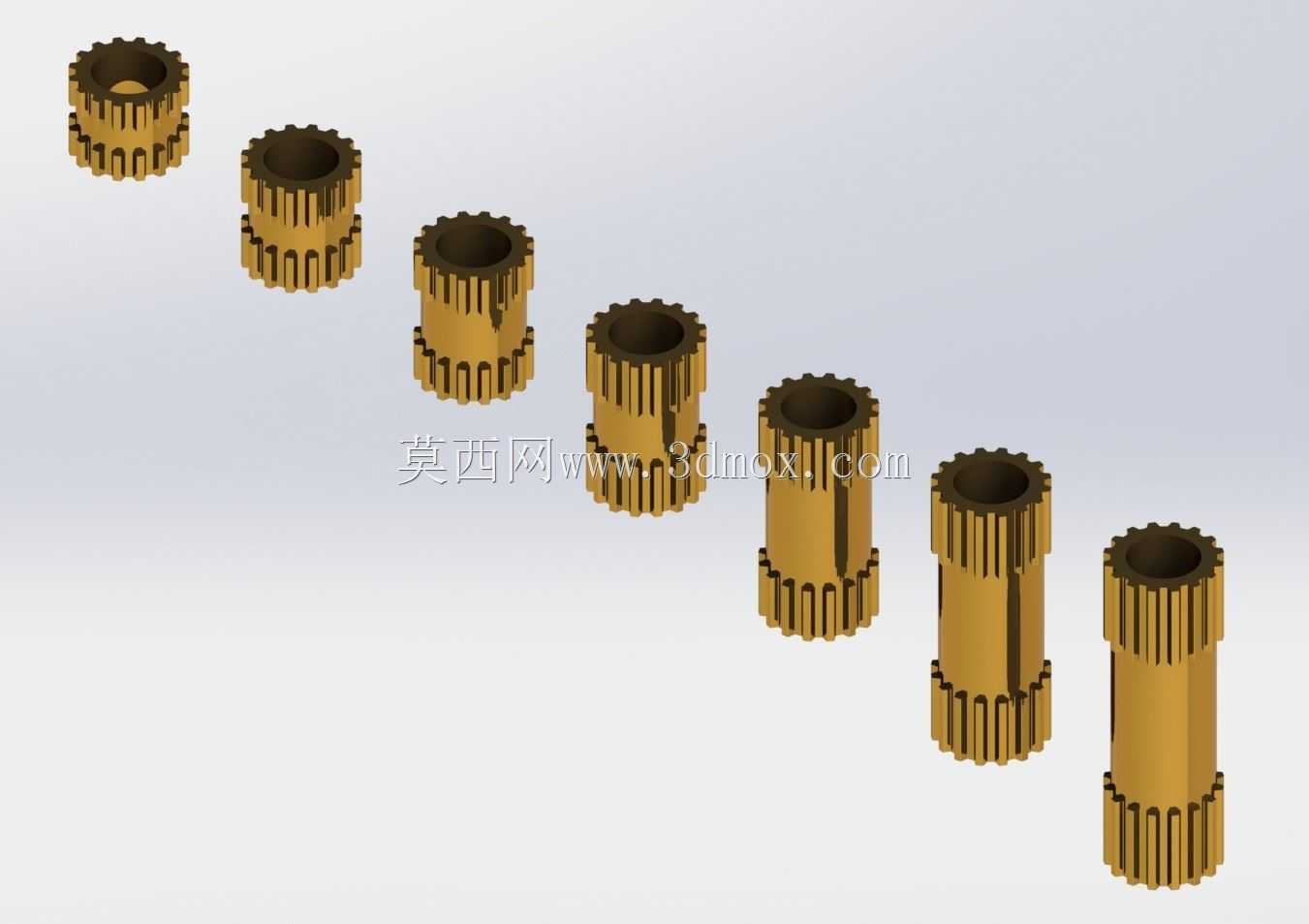

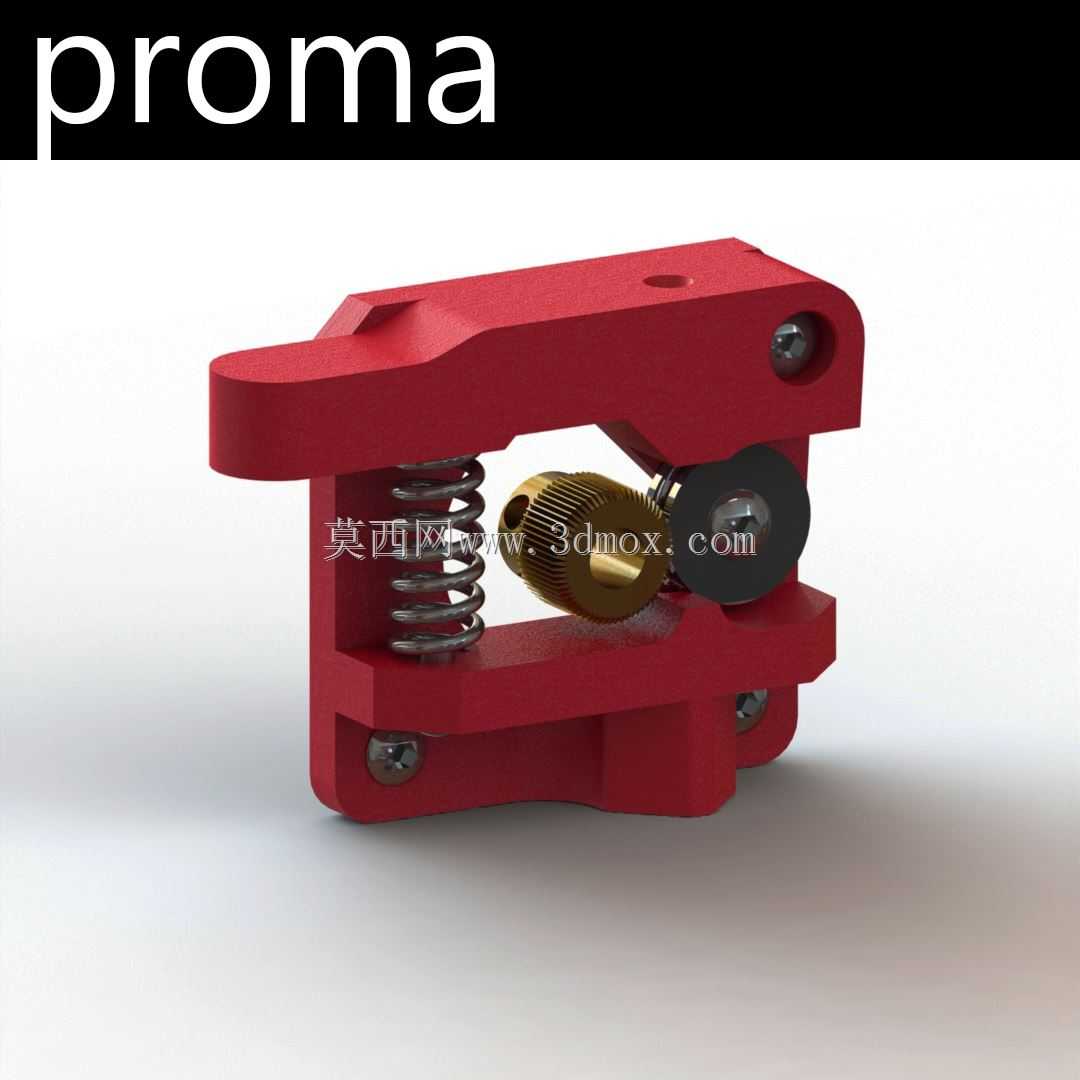

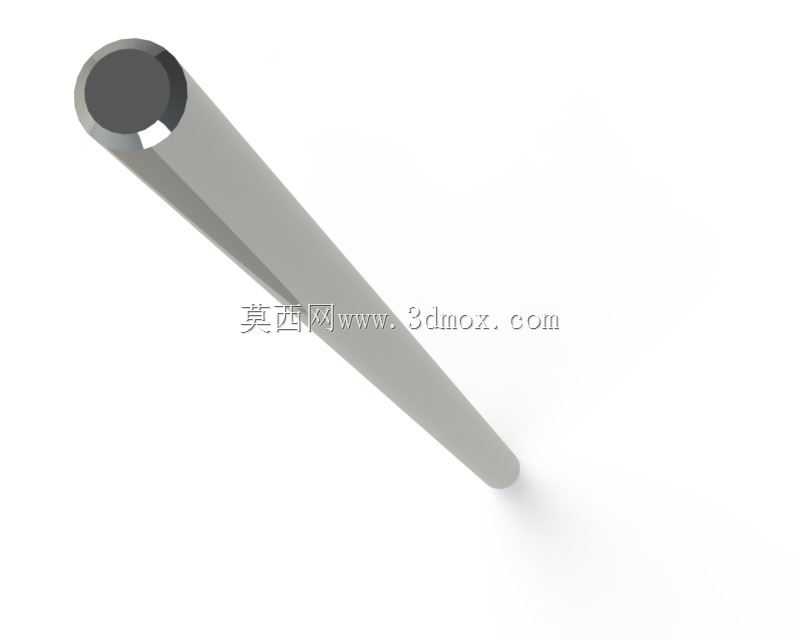

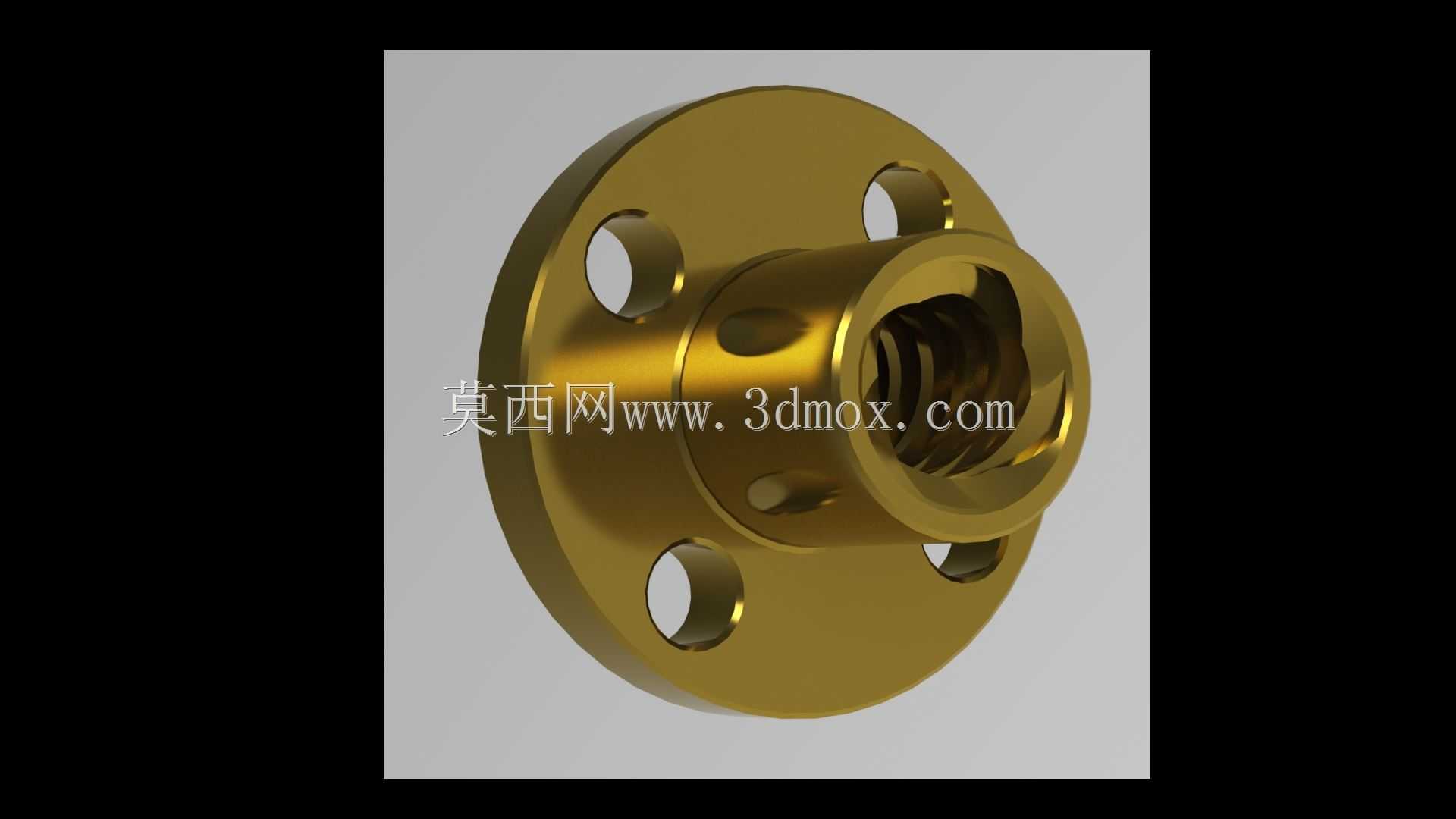

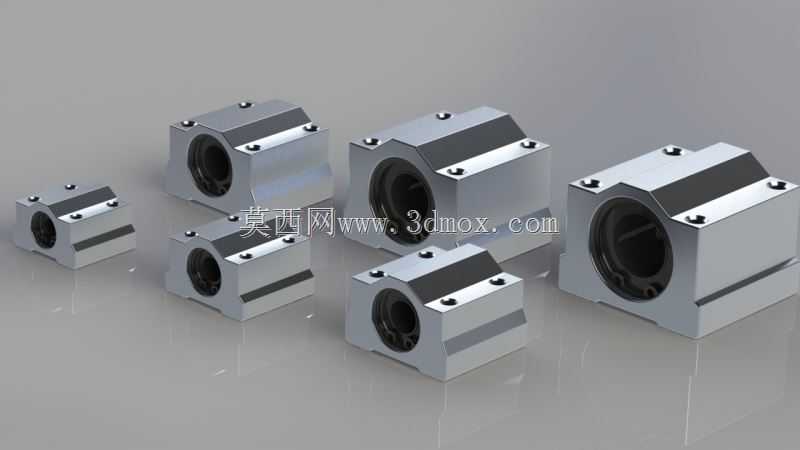

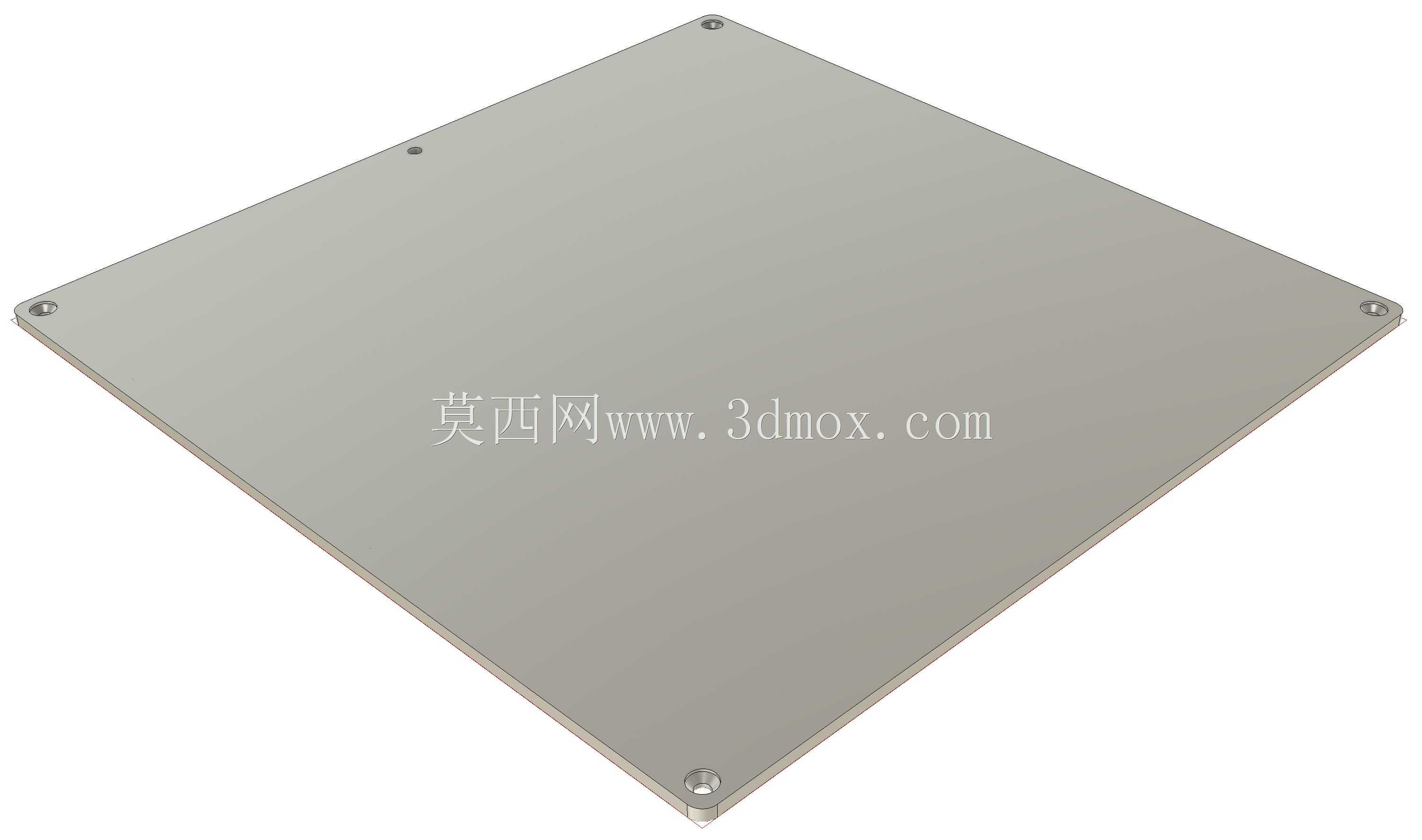

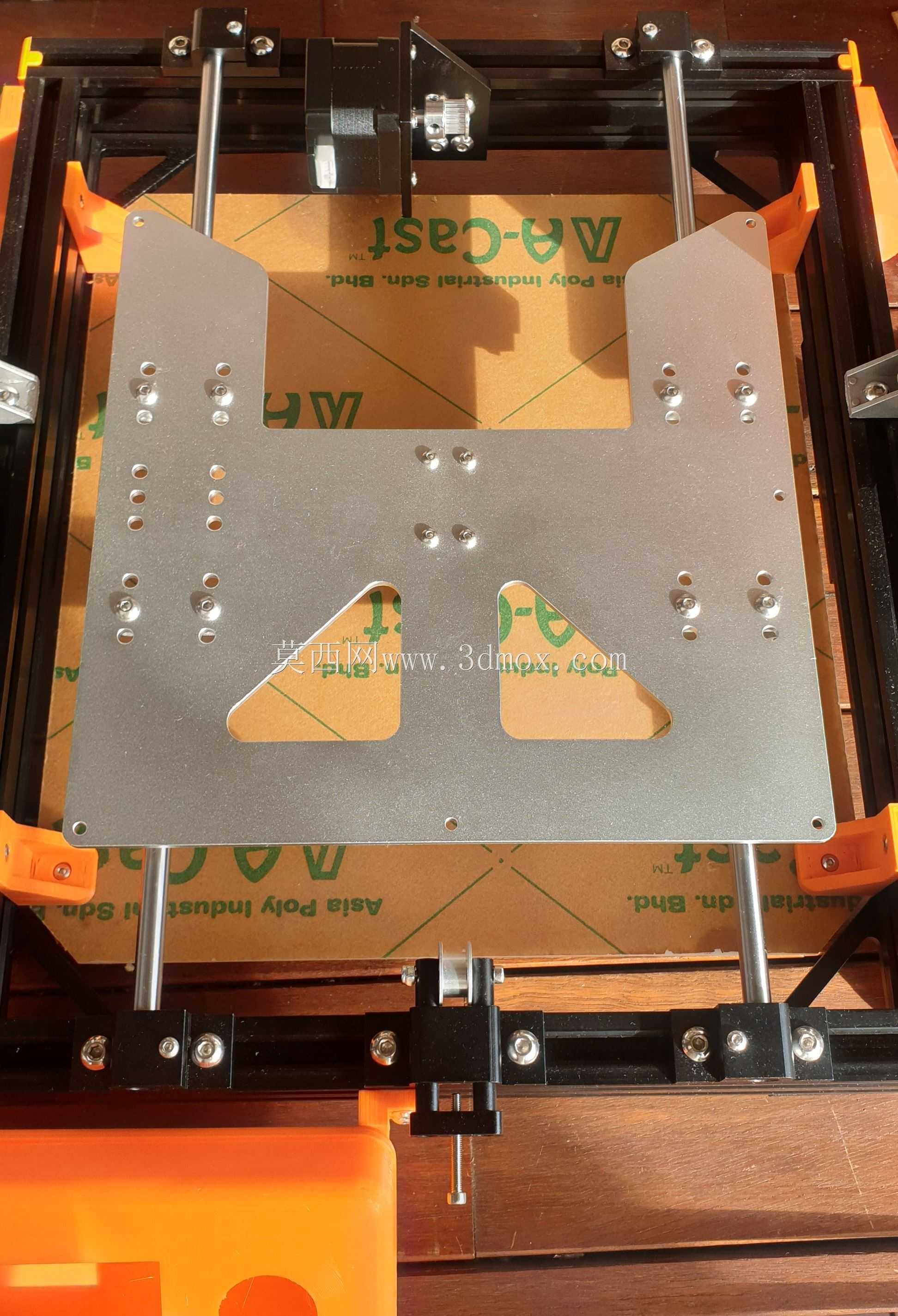

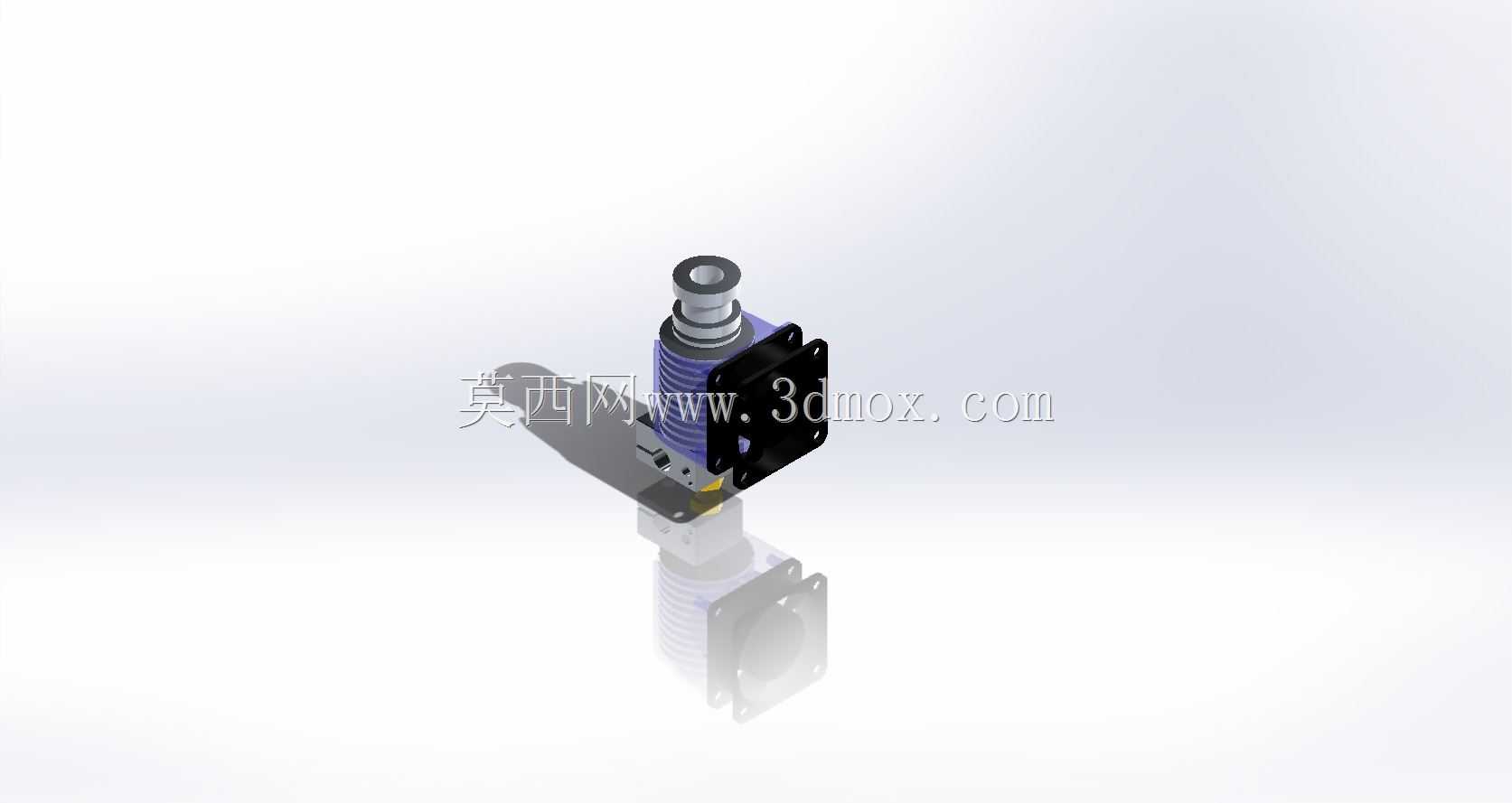

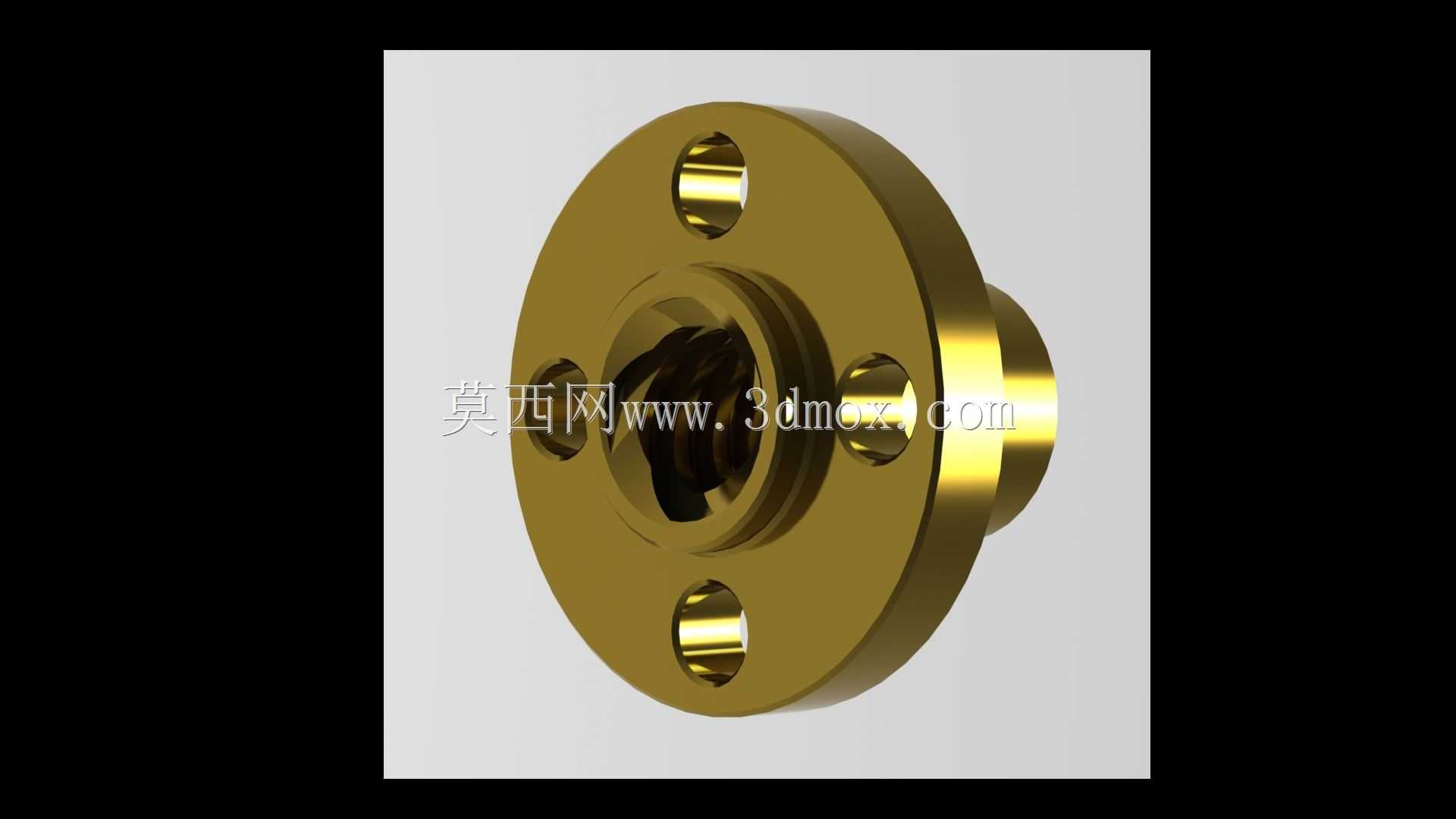

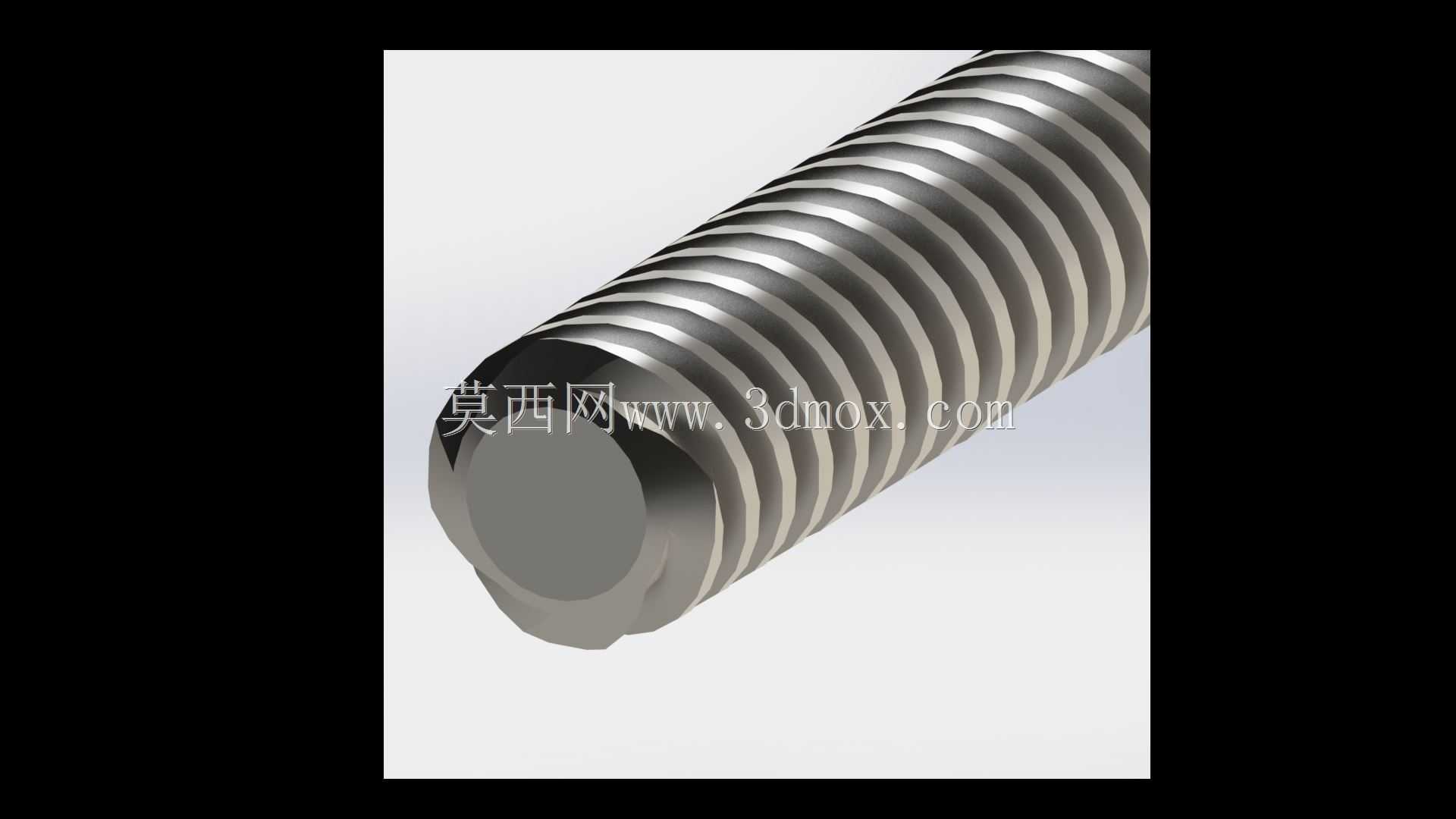

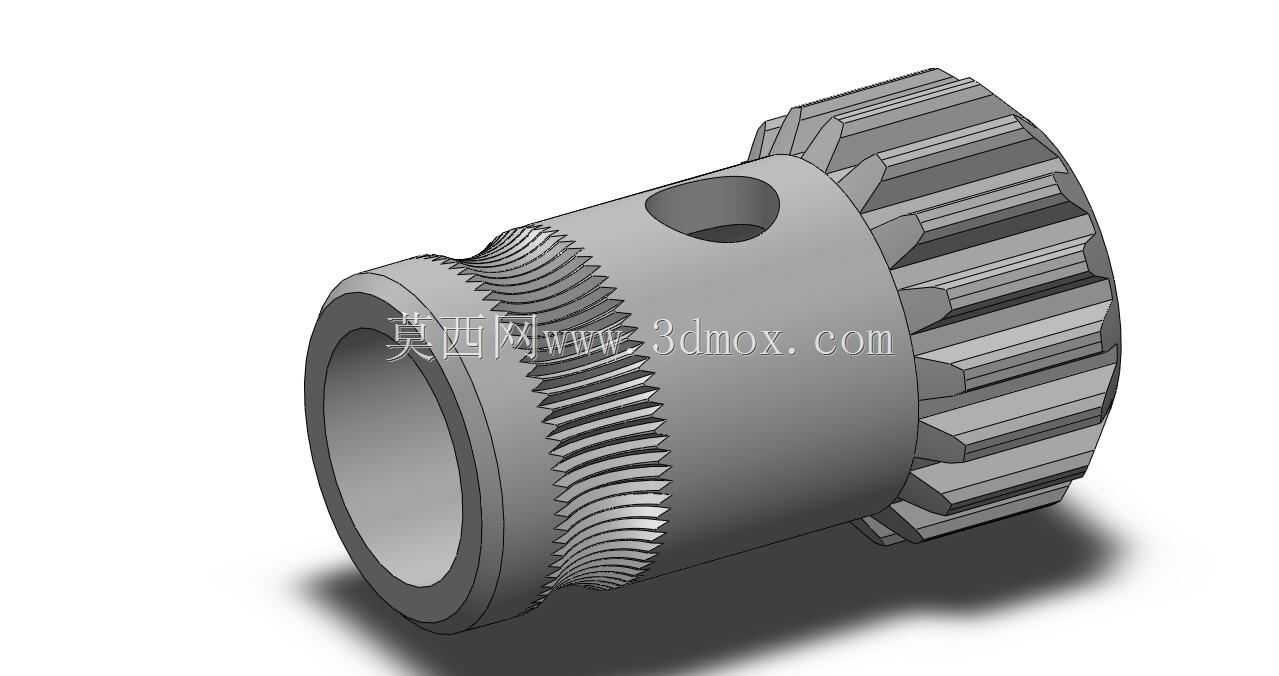

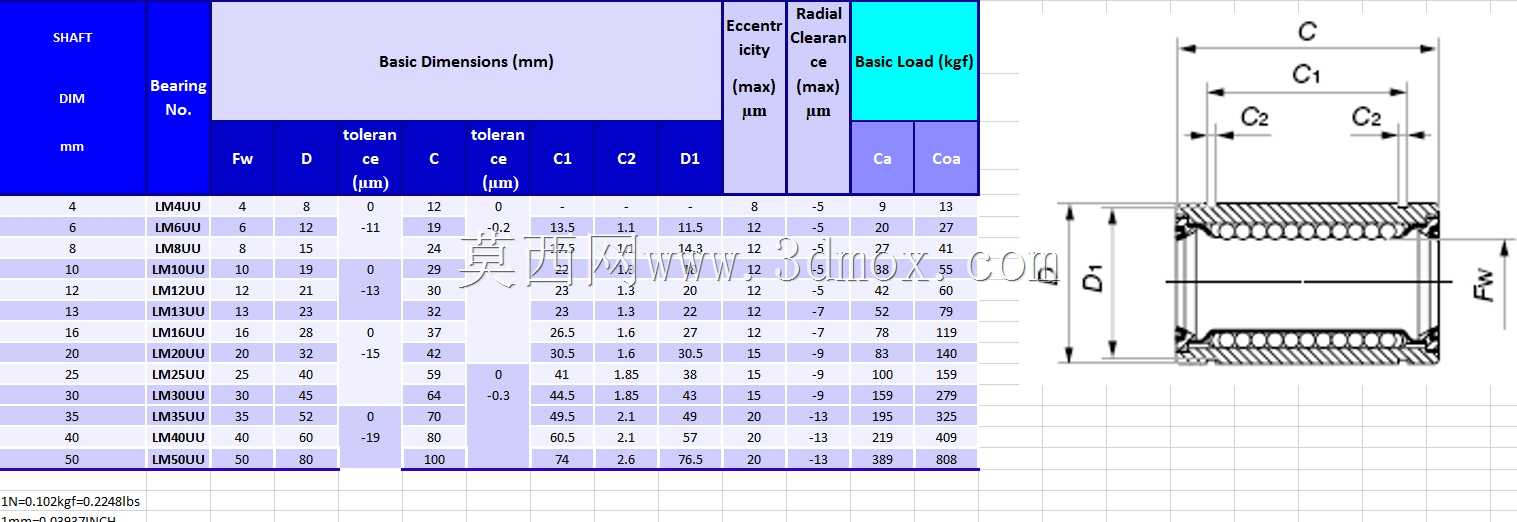

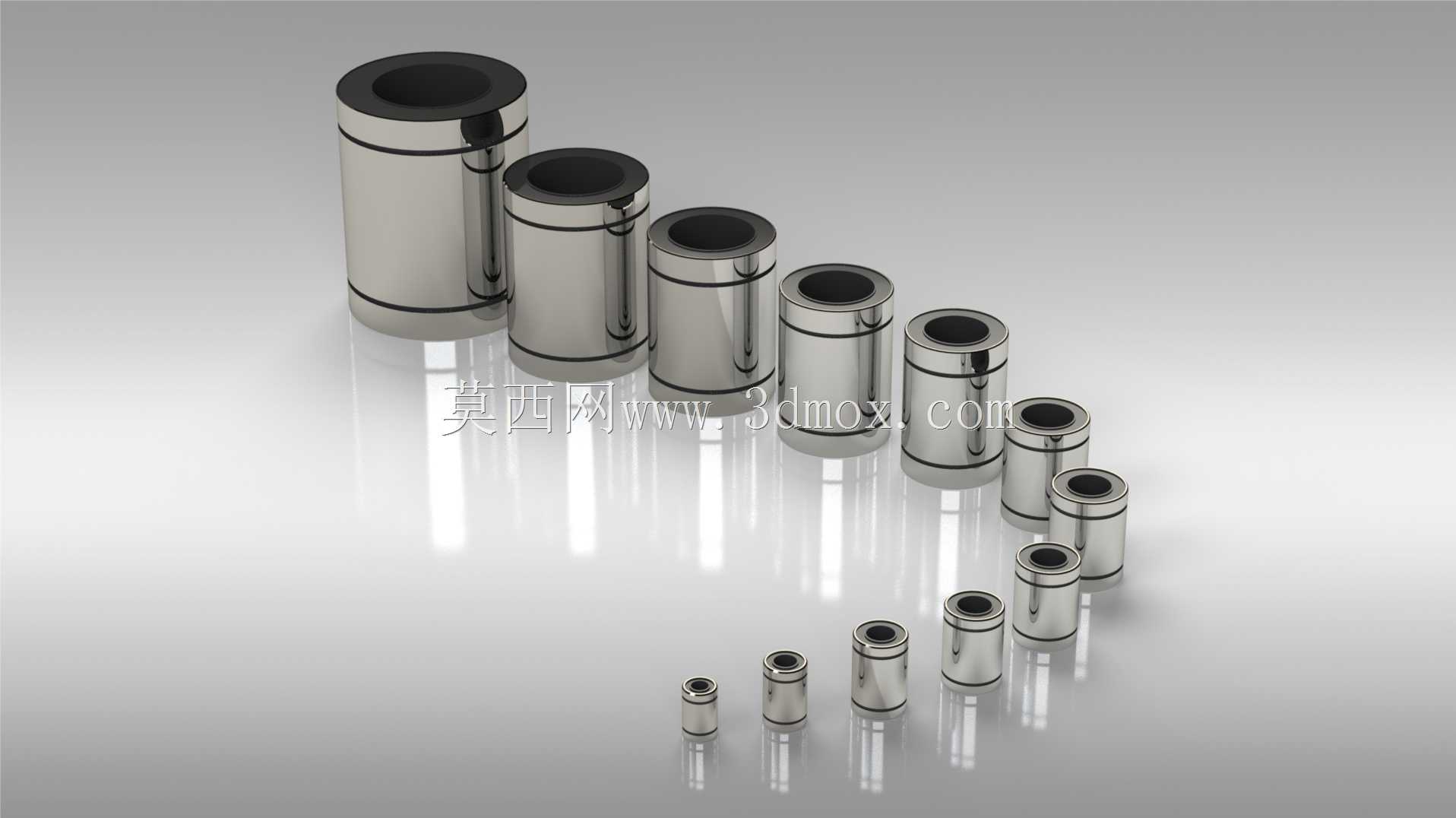

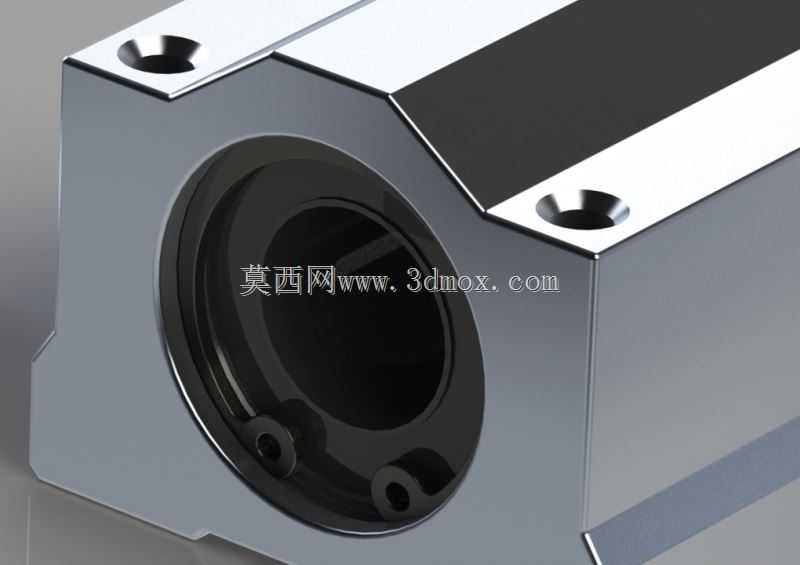

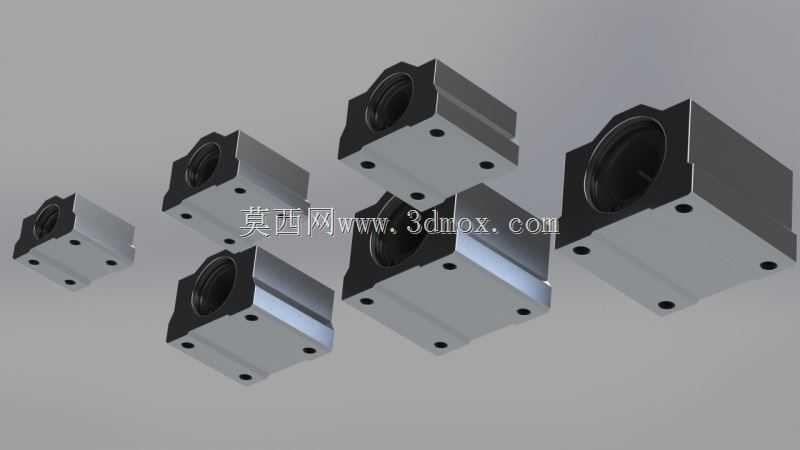

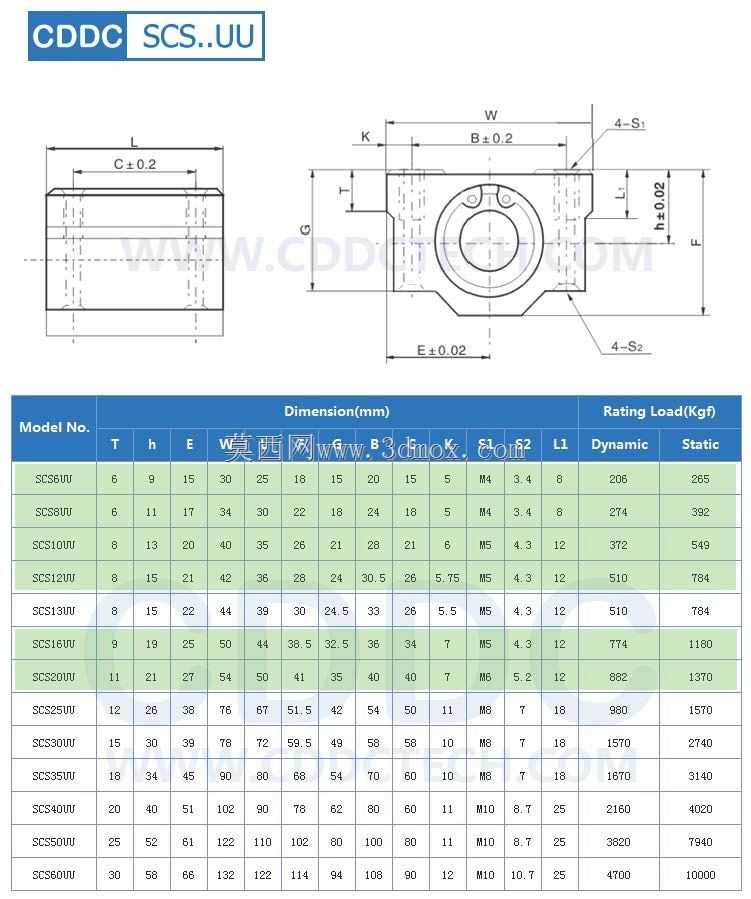

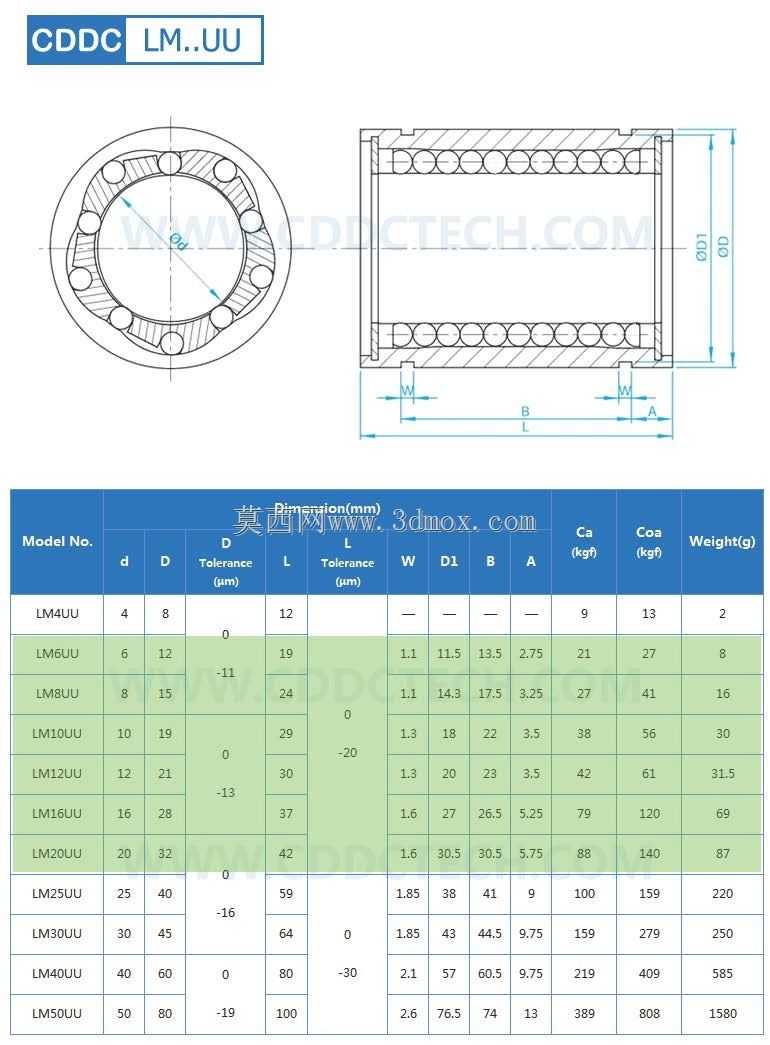

　　运动系统的布置遵循载荷就近支撑的思路，成型平台布置在框架下部区域，平台下方连接Y向导向与传动组件，平台自身兼顾零件承托与首层附着功能，调平机构分布在平台四角，可补偿框架装配带来的平面度误差。X向运动模组横跨在Z轴滑座之间，挤出机头安装在X向滑台上，热端、散热块、送料轮与耗材检测部件集中在运动滑台一侧，减轻悬臂端多余重量；Z轴采用双侧同步驱动形式，两根丝杆分别布置在左右立柱旁，由传动轴联动保证两侧滑座升降高度一致，避免横梁倾斜造成层纹错位。

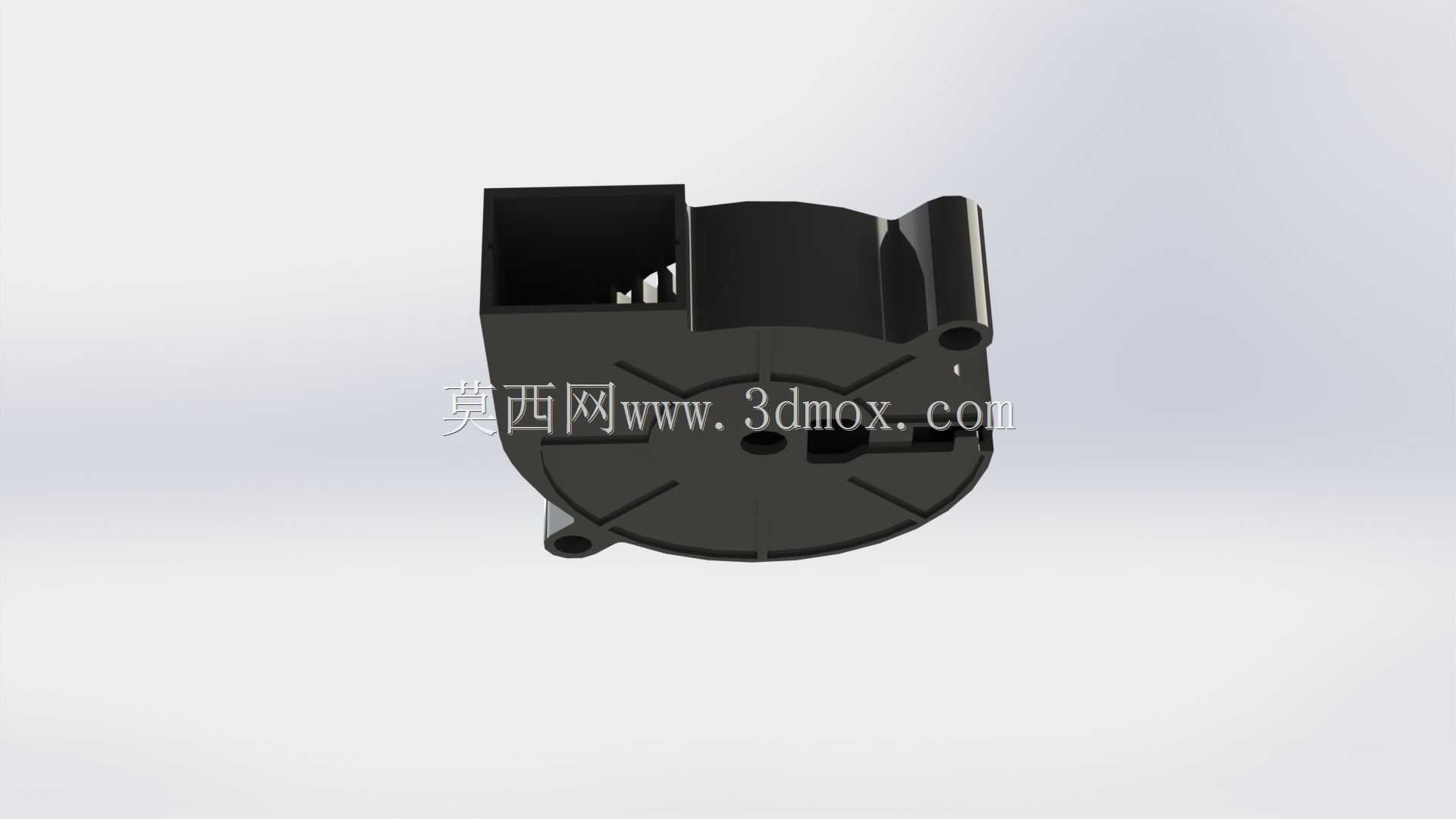

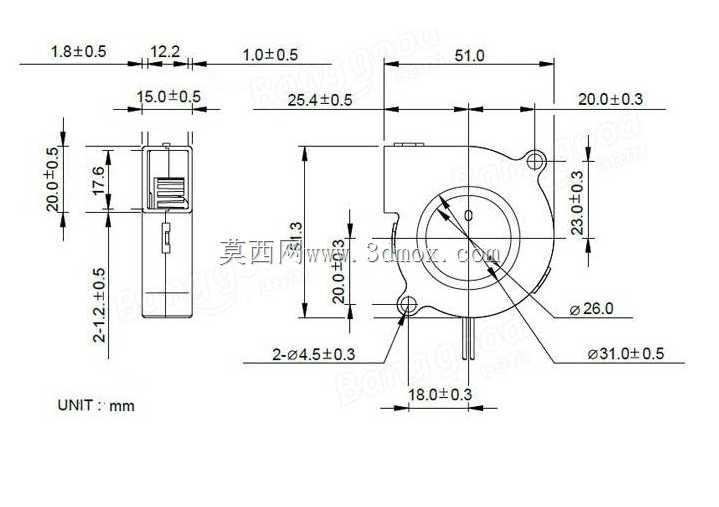

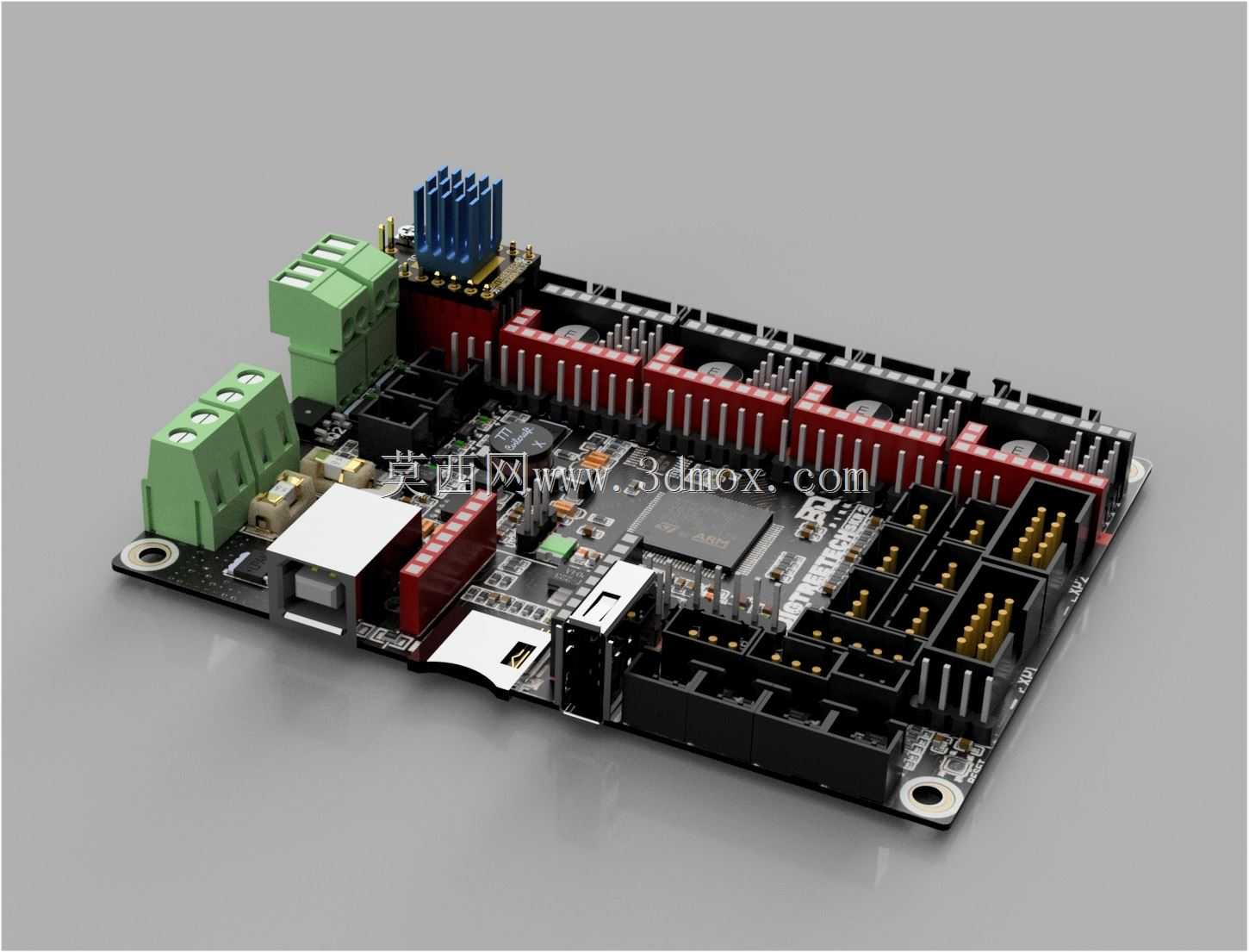

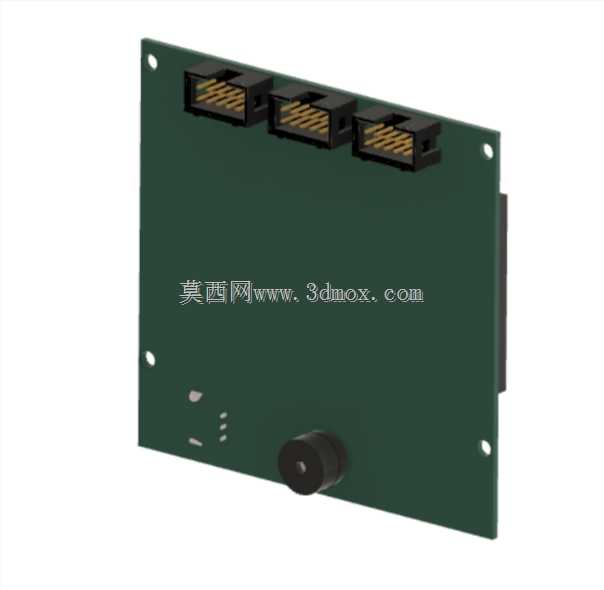

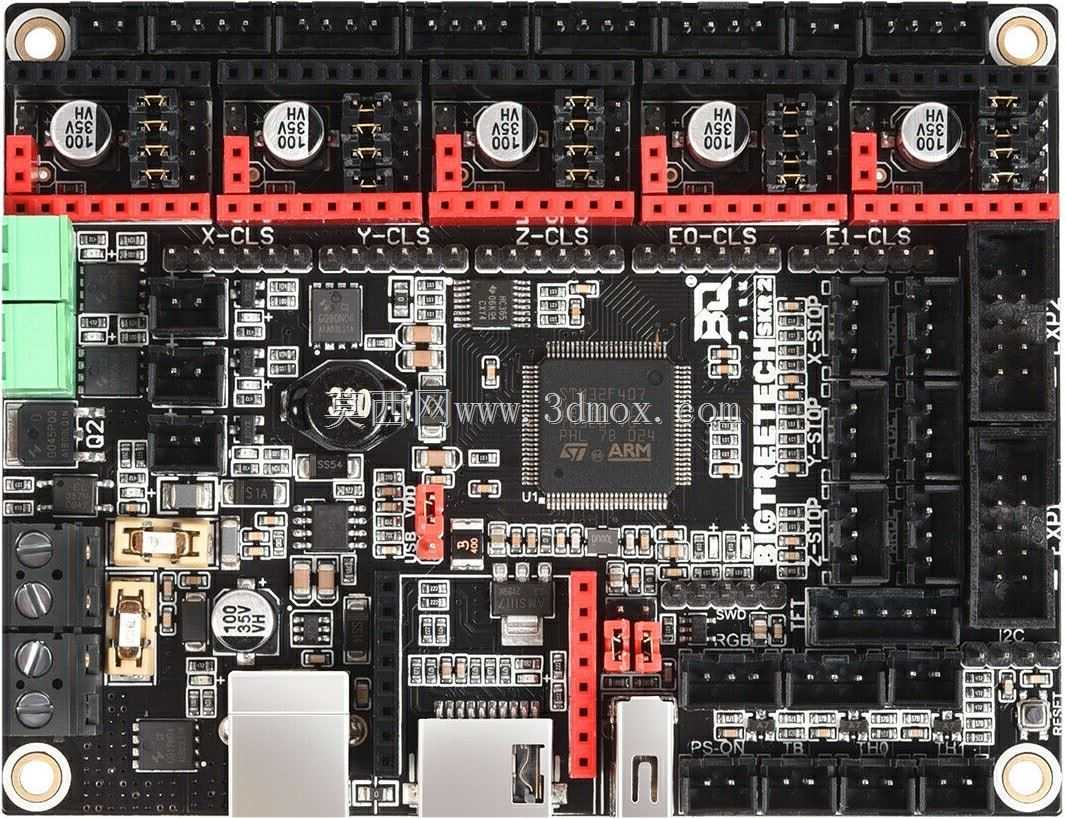

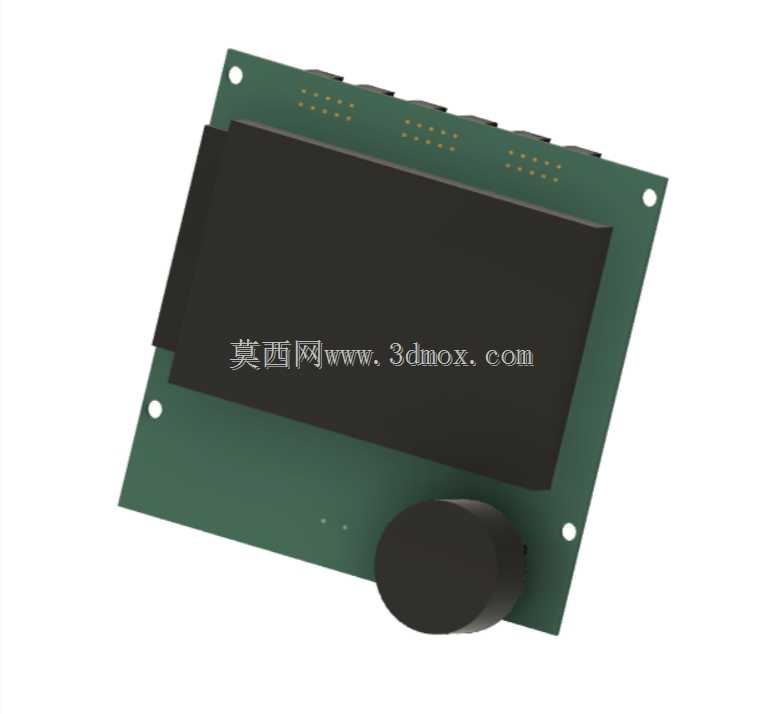

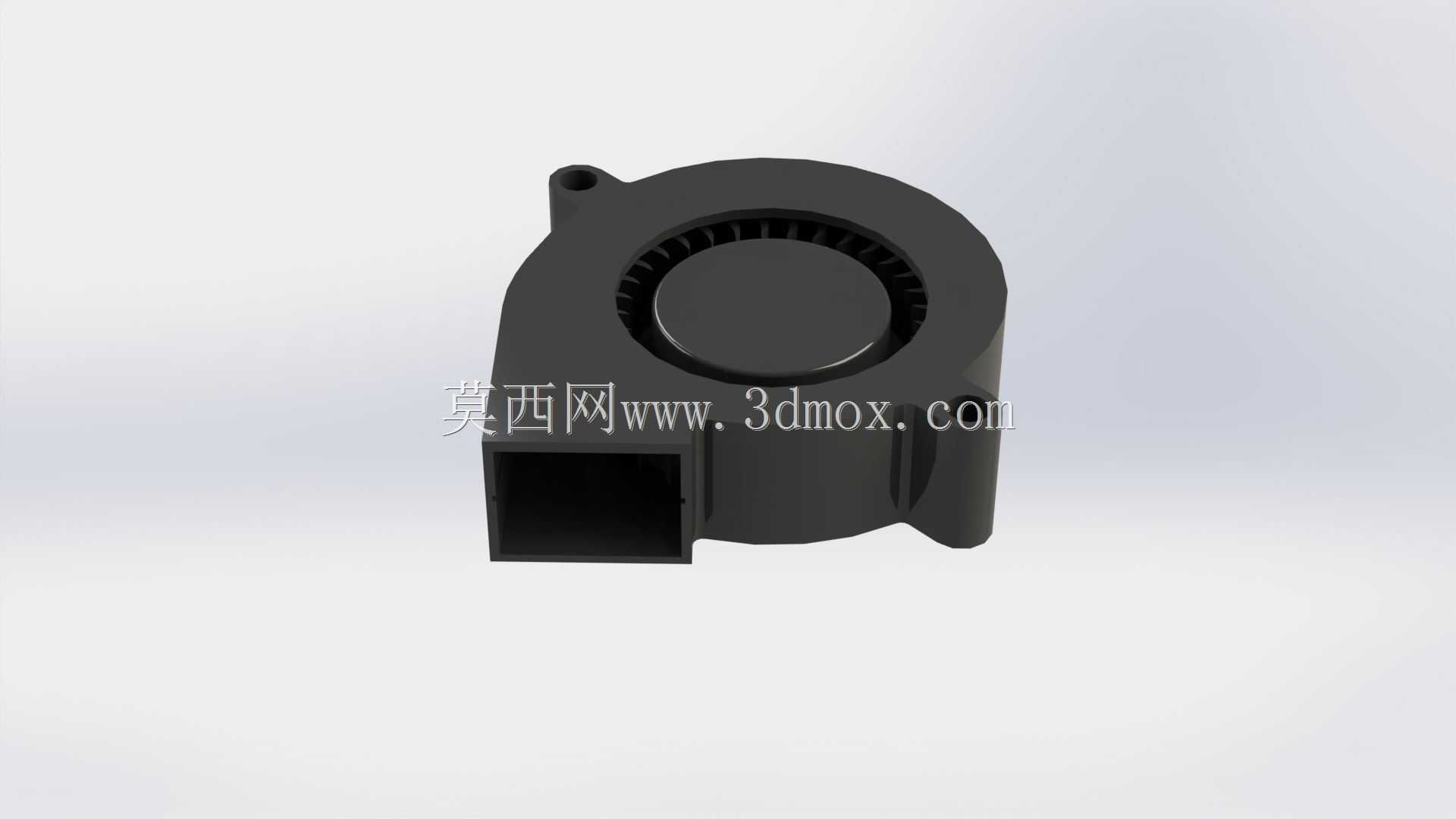

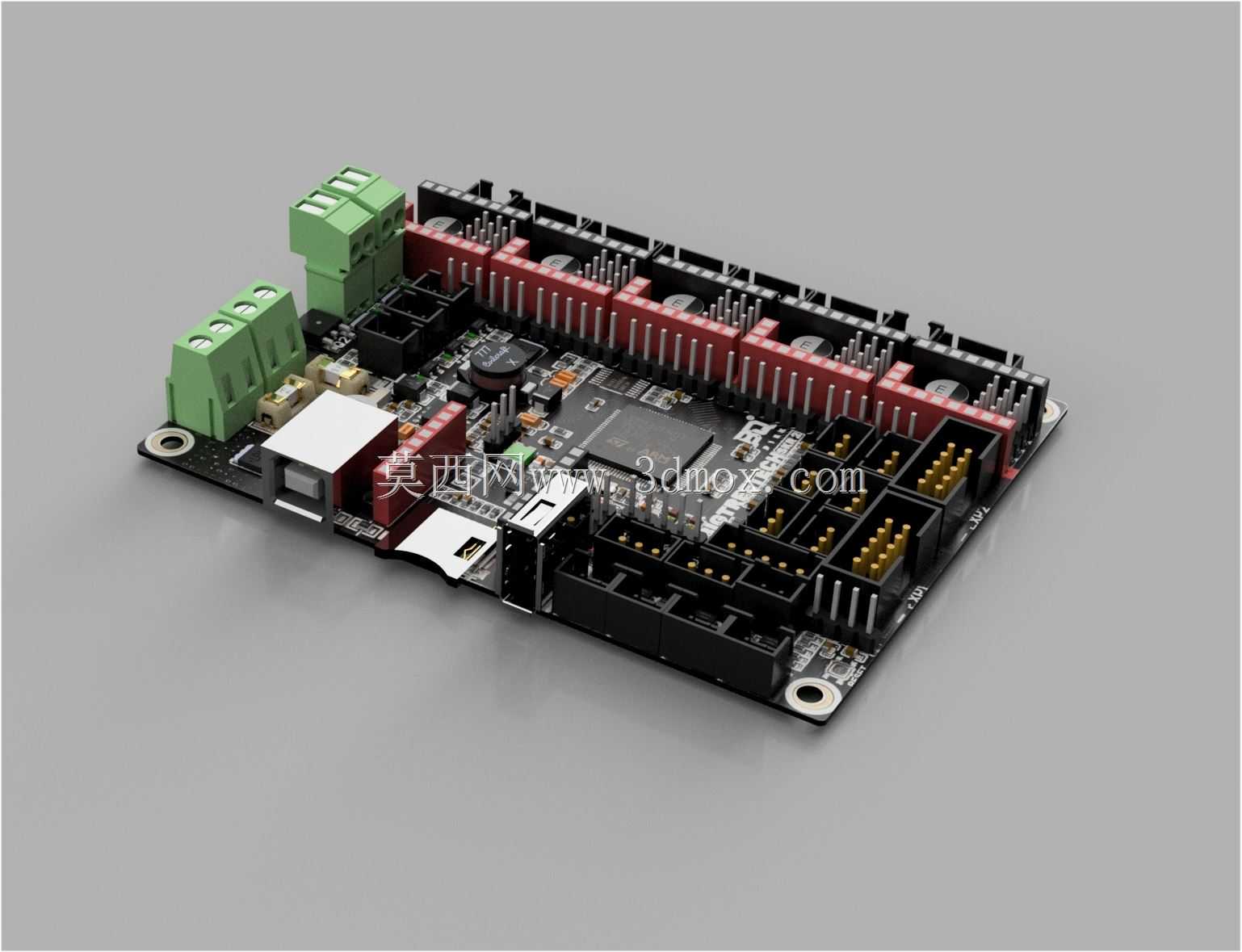

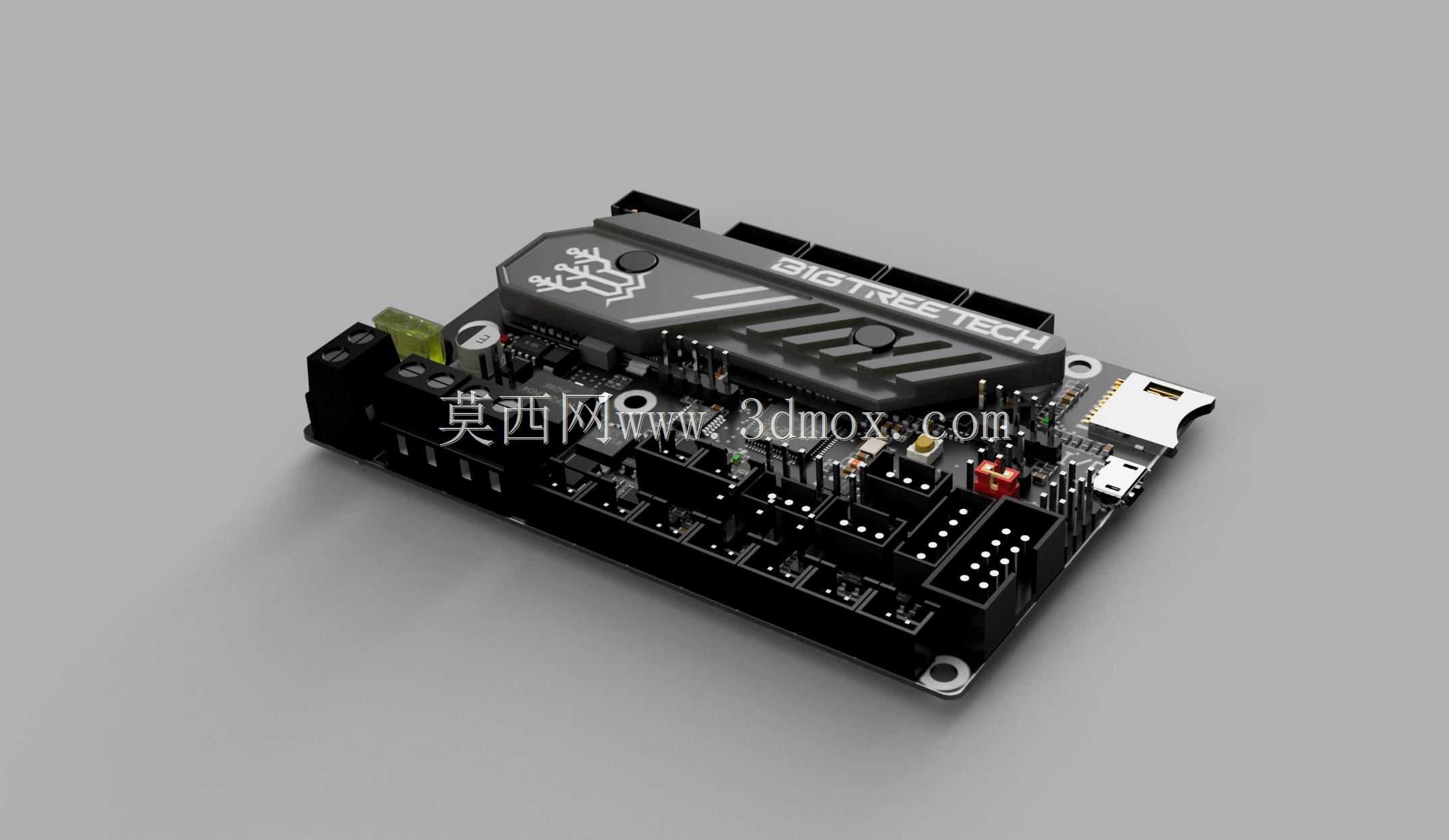

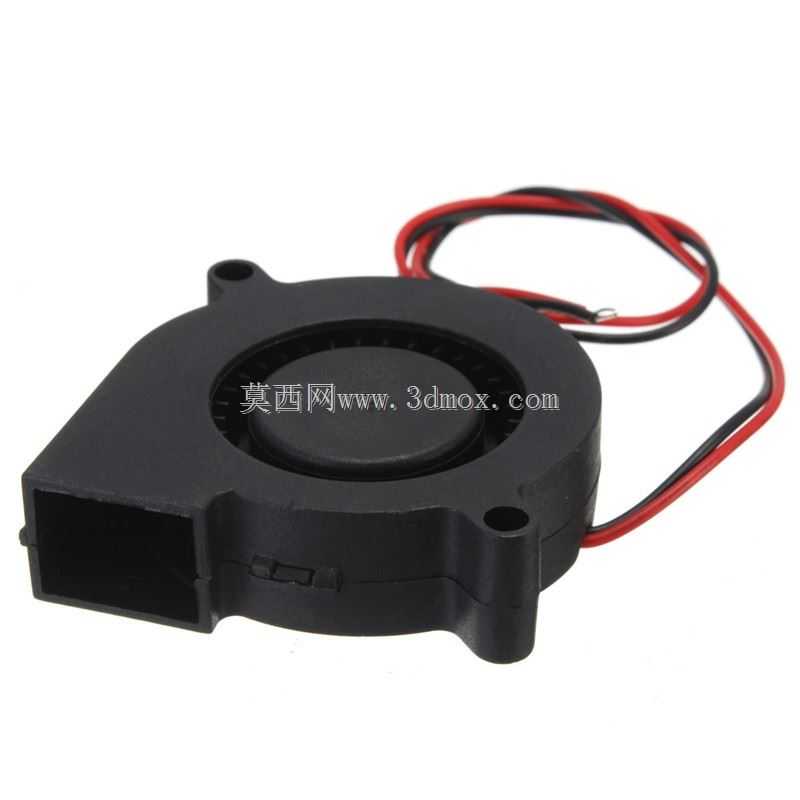

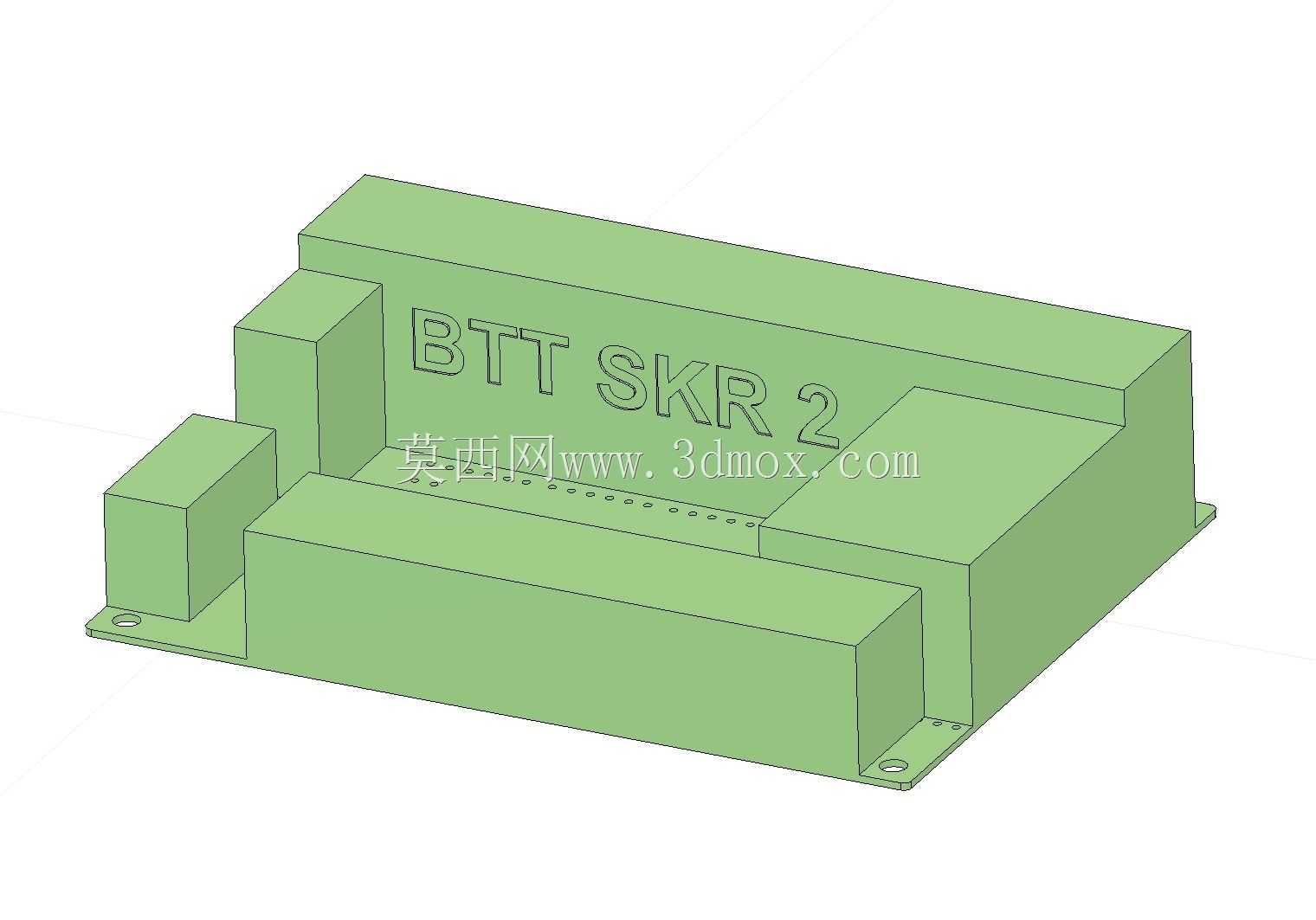

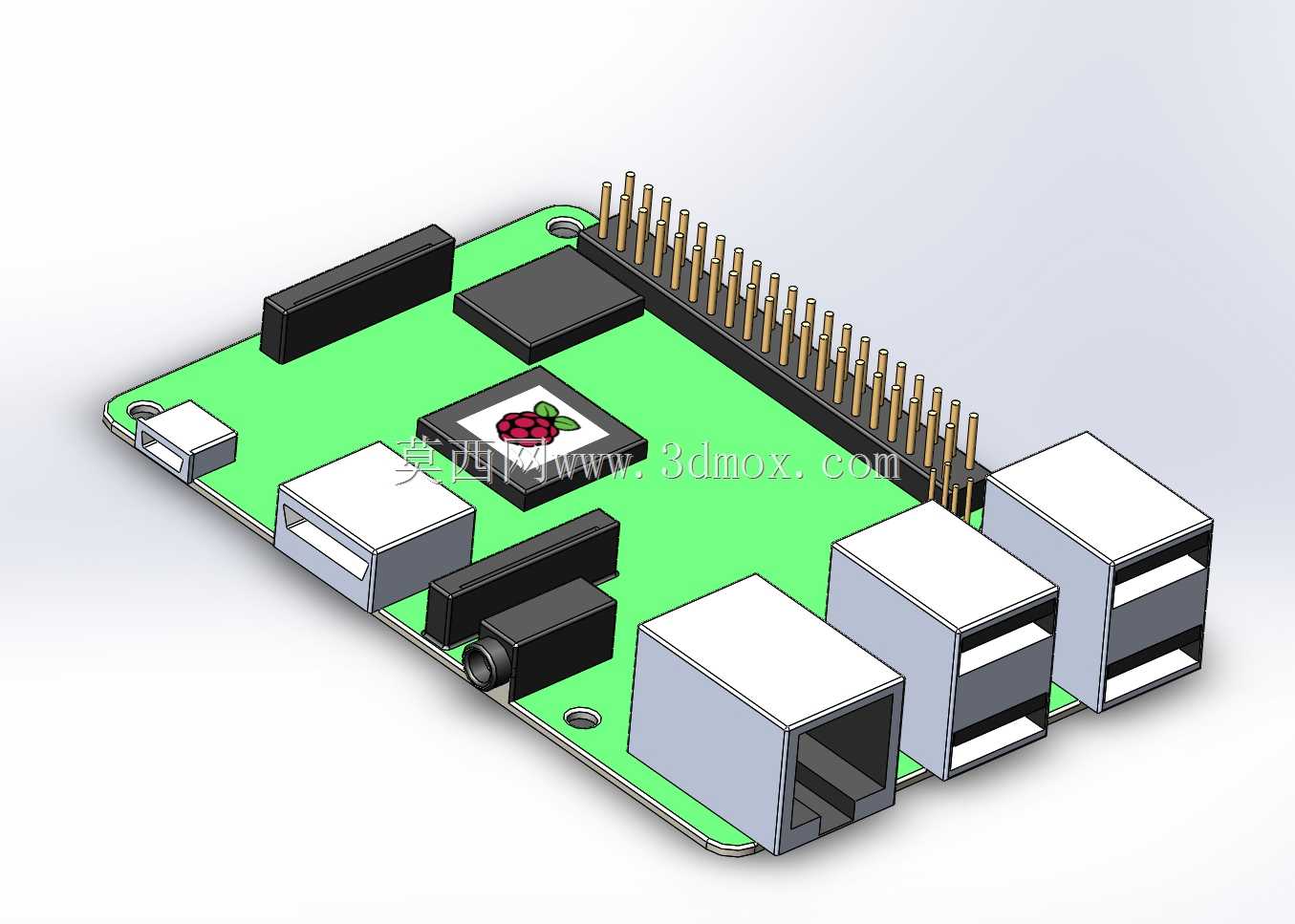

　　电控部分独立布置在框架前侧的盒体中，操作屏与调节旋钮朝向操作人员站立方向，接线端口、电源模块与主控板分层安置，强电供电与弱电信号走线分开沿型材槽内布设，减少步进电机驱动线对温度传感信号的干扰。机头热端的散热风道朝向开阔区域，冷却风扇吹出的气流不会直吹成型平台高温区域，既能保证耗材进料段保持固态不提前软化，又能让挤出后的熔丝快速定型，提升悬垂结构与小特征的成型质量。

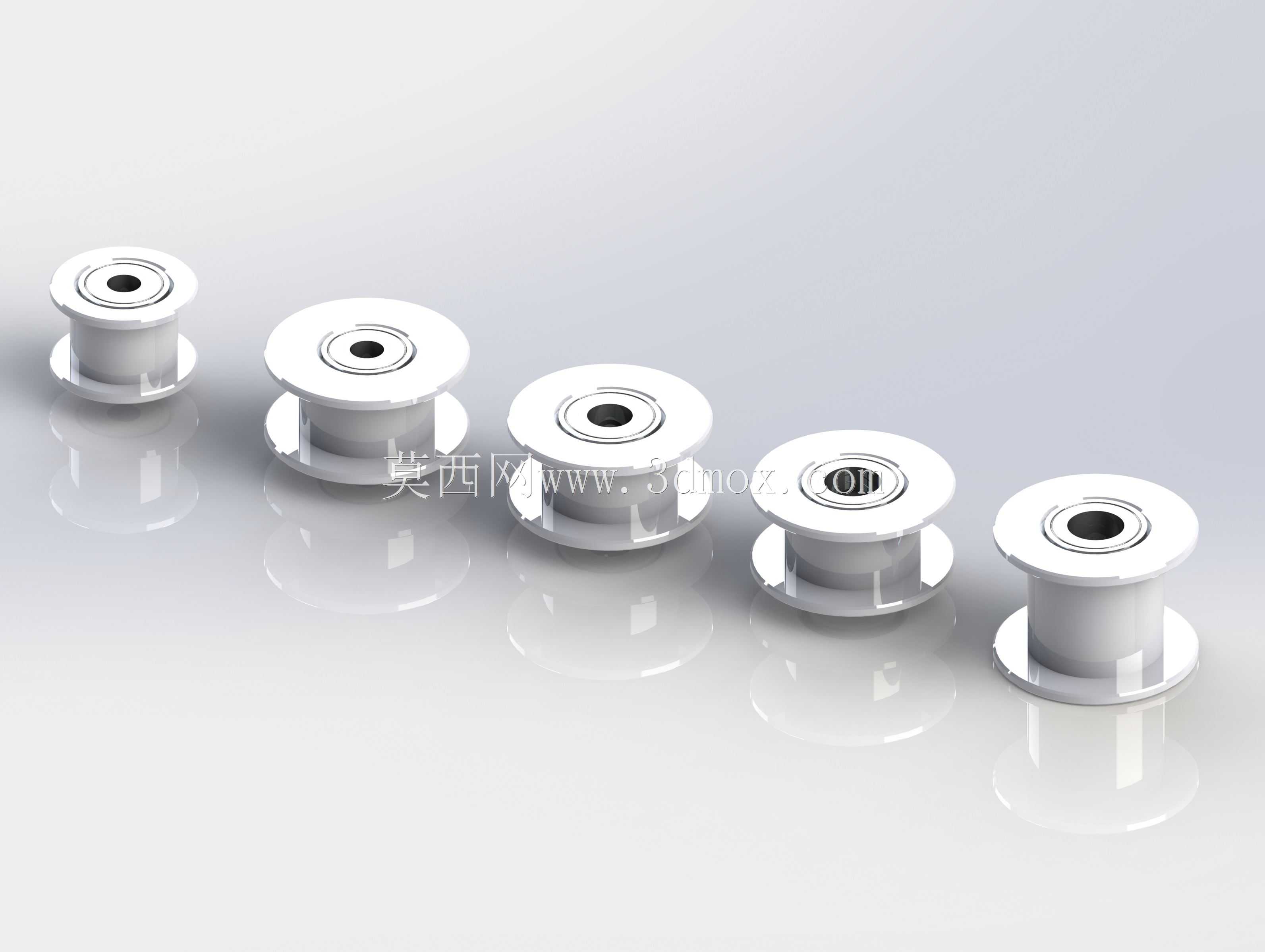

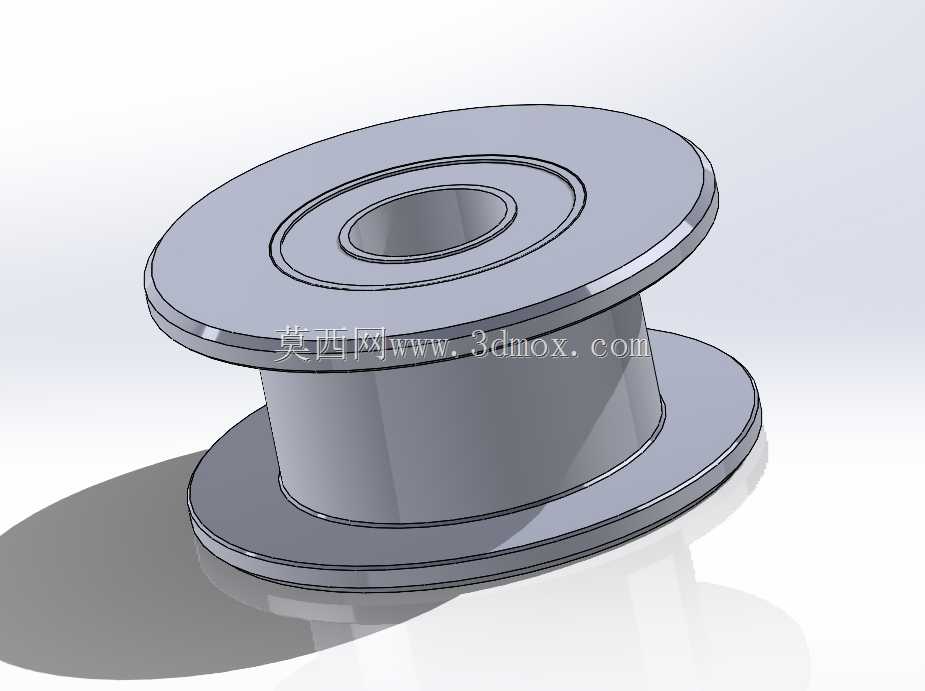

　　整机子组件拆分逻辑清晰，框架总成、X轴滑台、Z轴升降组、Y轴平台组、挤出机头、电控盒各自为独立装配单元，各单元之间通过标准紧固件对接，维修时可单独拆卸故障模块而不必拆解整台设备。设计过程中所有配合面以型材槽中心线为装配基准，导轨安装面预先找平，同步轮张紧结构预留调节余量，皮带长期使用伸长后可快速补偿张紧力；限位触发块布置在各轴行程端点，触发位置与机械硬限位保留安全间隙，避免运动失控时撞击挤出头或平台。

　　框架杆件的截面选型兼顾刚性与整机重量，底部承载梁选用更大截面规格以承受平台与成型零件的满载重量，上部横梁在保证抗弯曲能力的前提下控制运动负载，整机外围预留了耗材架、防护罩、照明灯具与排风过滤组件的安装孔位，可根据车间或实验室的使用需求扩展封闭恒温腔，适配ABS、PETG等对环境温度波动较敏感的耗材打印。各运动轴的线缆采用拖链约束，随滑台往复移动时线缆弯折半径固定，杜绝线材与运动部件刮蹭，长期往复运行的可靠性得到保障。
