树莓派五代定制散热防护外壳

　　这套结构围绕树莓派五代单板计算机的实际装机环境展开，核心目标是在紧凑桌面、嵌入式机柜、电视旁多媒体主机以及教学实验平台中，为裸板提供机械防护、接口定位和风道约束。裸板直接放置时，PCB底面焊点容易接触桌面金属屑或导电液体，侧面USB、以太网、HDMI和电源接口在频繁插拔过程中也会承受侧向力矩，长期使用可能造成焊盘疲劳。外壳采用上下扣合的盒体思路，底壳承担主板支承与接口避让，上盖承担外观覆盖、风扇安装和进风导向，使开发板从临时试验状态转变为可长期放置的独立电子装置。

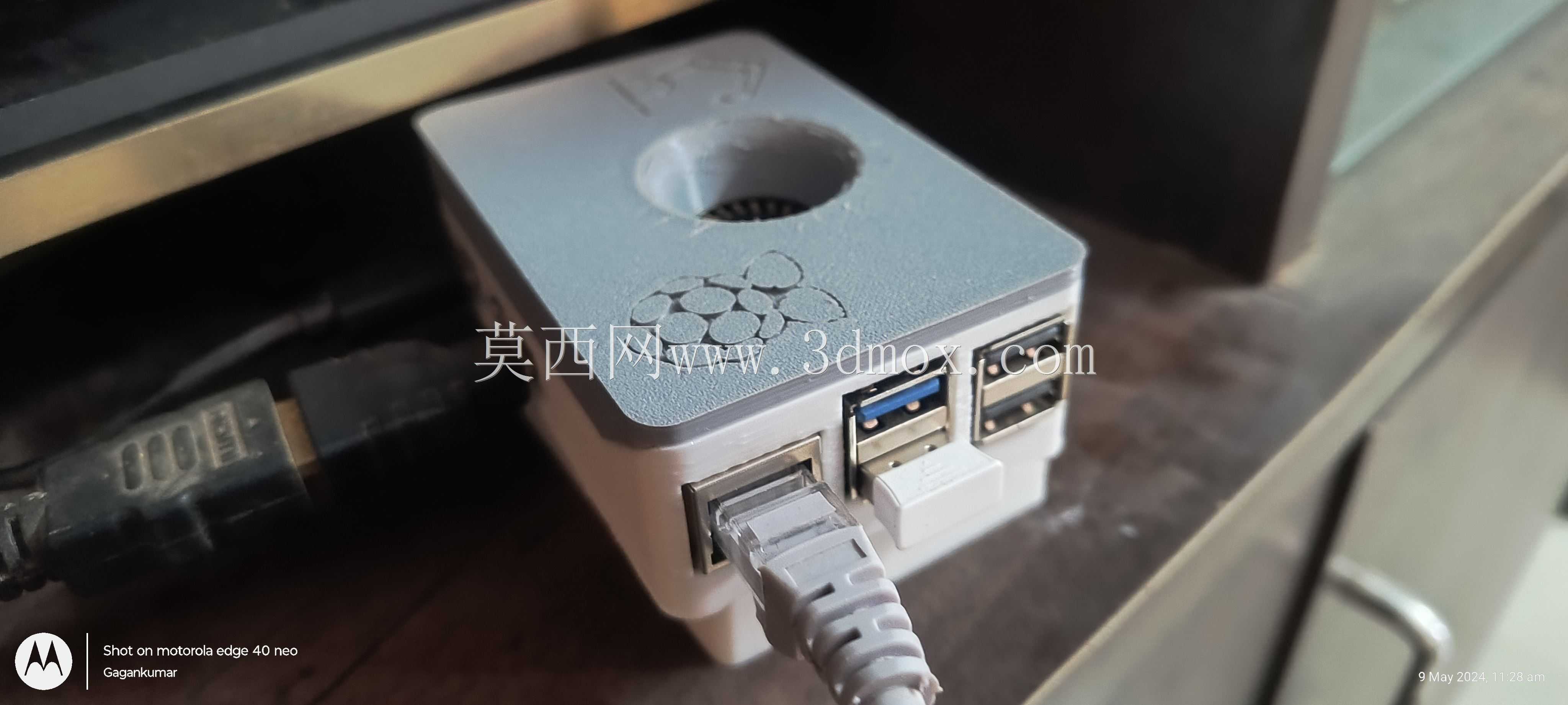

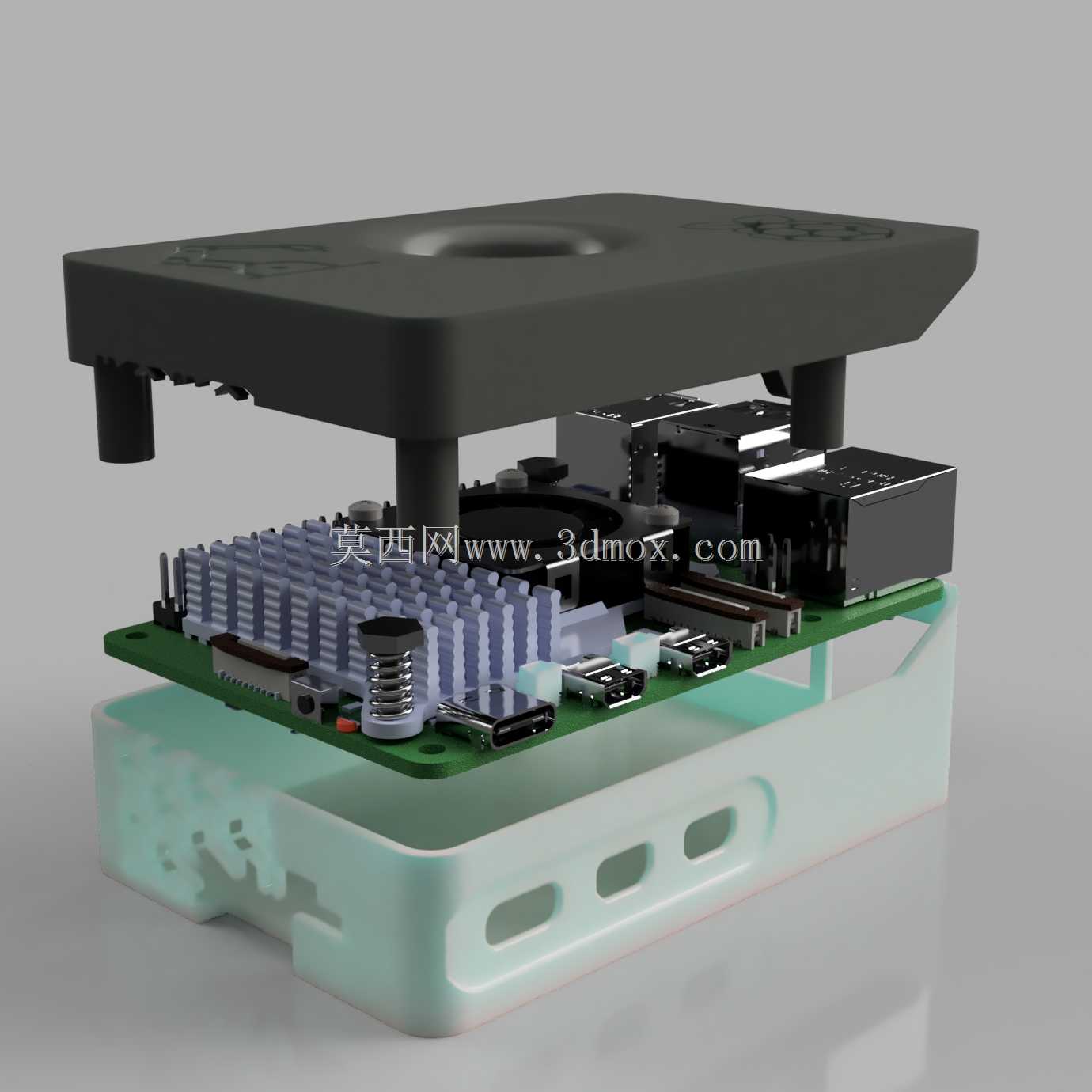

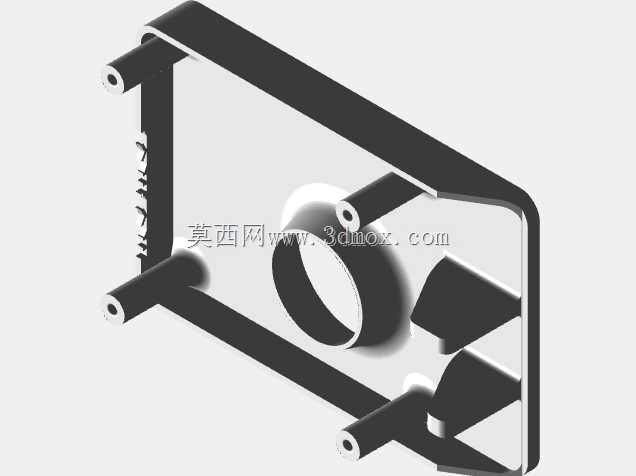

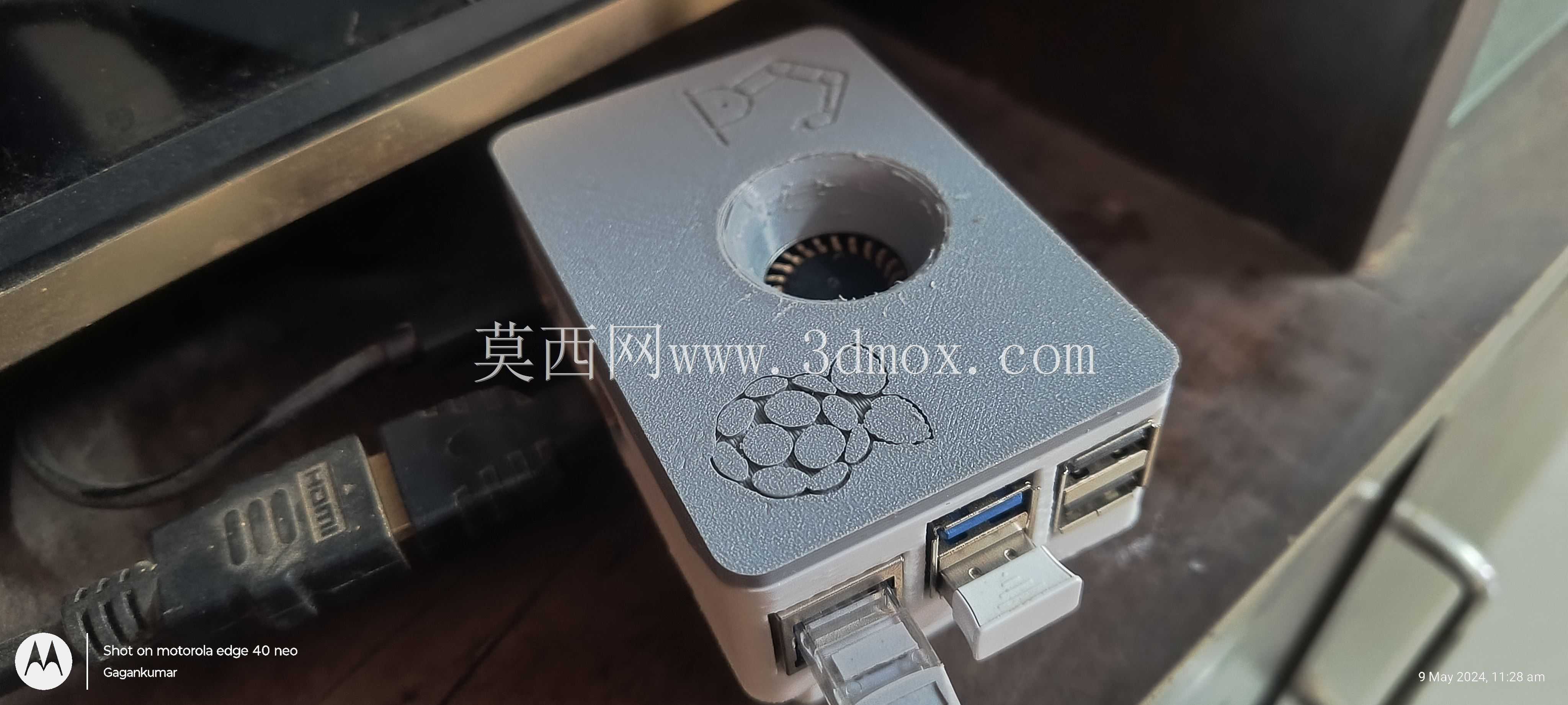

　　外形边界以主板轮廓为基础，底壳四周留出均匀壁厚，边角做圆角过渡，避免打印件在尖角处应力集中。底壳内部设置主板限位柱和螺钉安装柱，柱位与板上安装孔对应，采用M2规格螺钉从下方或上方固定，装配后主板不能横向窜动，也不会因外壳轻微变形而压伤元件。上盖对应主动冷却风扇的位置开设圆形进风口，风口边缘下沉形成风扇容纳区，使风扇厚度被纳入外壳总高之内，而不是简单叠加在壳体表面。进风口与风扇轴心保持同轴，气流进入后可直接压向板上处理器和电源管理区域，减少在盖内形成无序涡流。

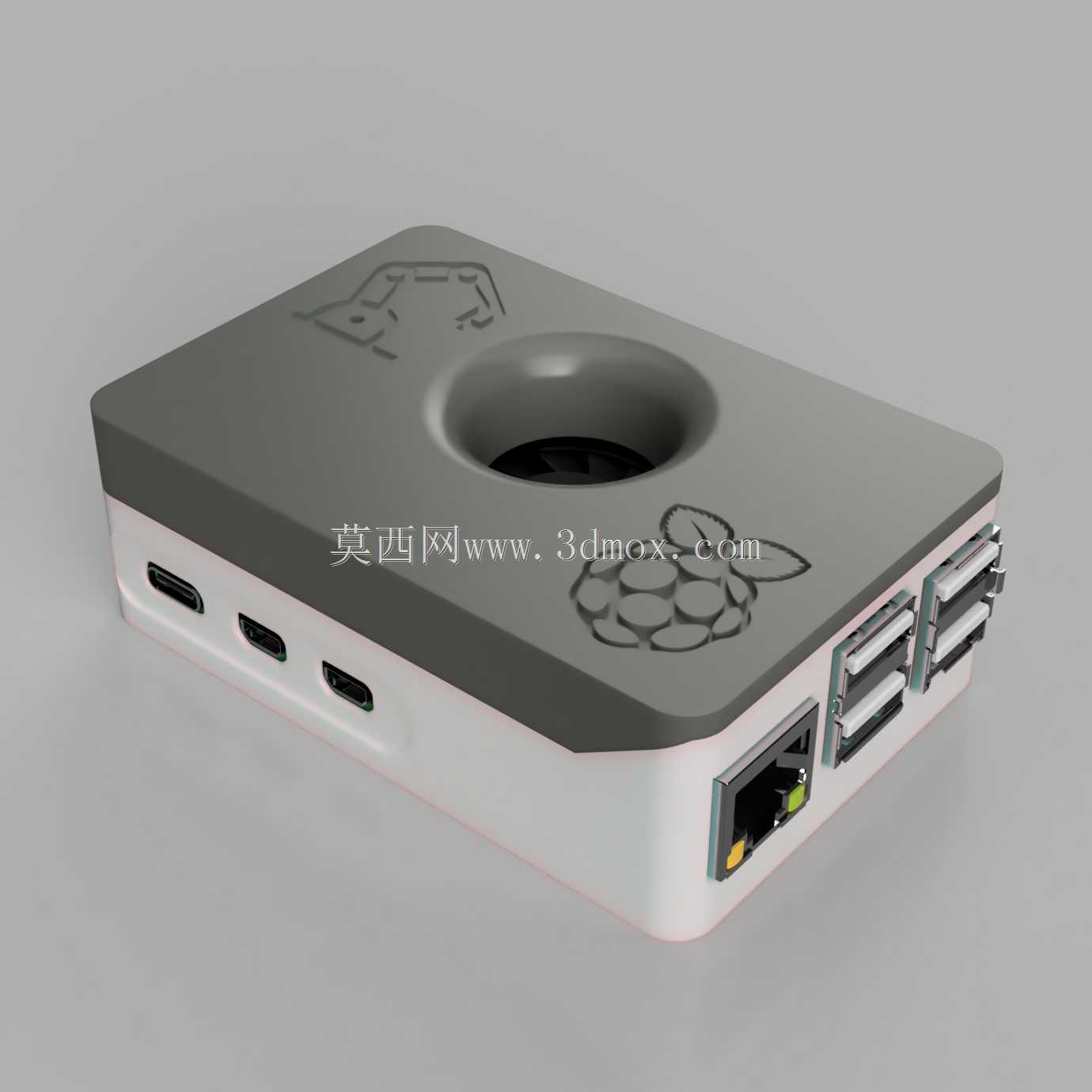

　　接口设计是这类外壳能否实用的关键。模型在底壳侧壁按树莓派五代的接口排布预留开口，USB接口、以太网口、电源端口和显示输出端口均保持清晰插拔空间，开口边缘与金属接口壳体之间保留少量间隙，既补偿FDM打印的尺寸误差，也避免塑料壁顶住接口导致插头无法到位。开口不是简单切通，而是在外侧保留与接口形状相近的边界，使插头插入后具有导向作用。对于需要频繁拔插网线和USB设备的应用，这种侧壁承托能够把部分外力传递到外壳，而不是全部由板上连接器承担。

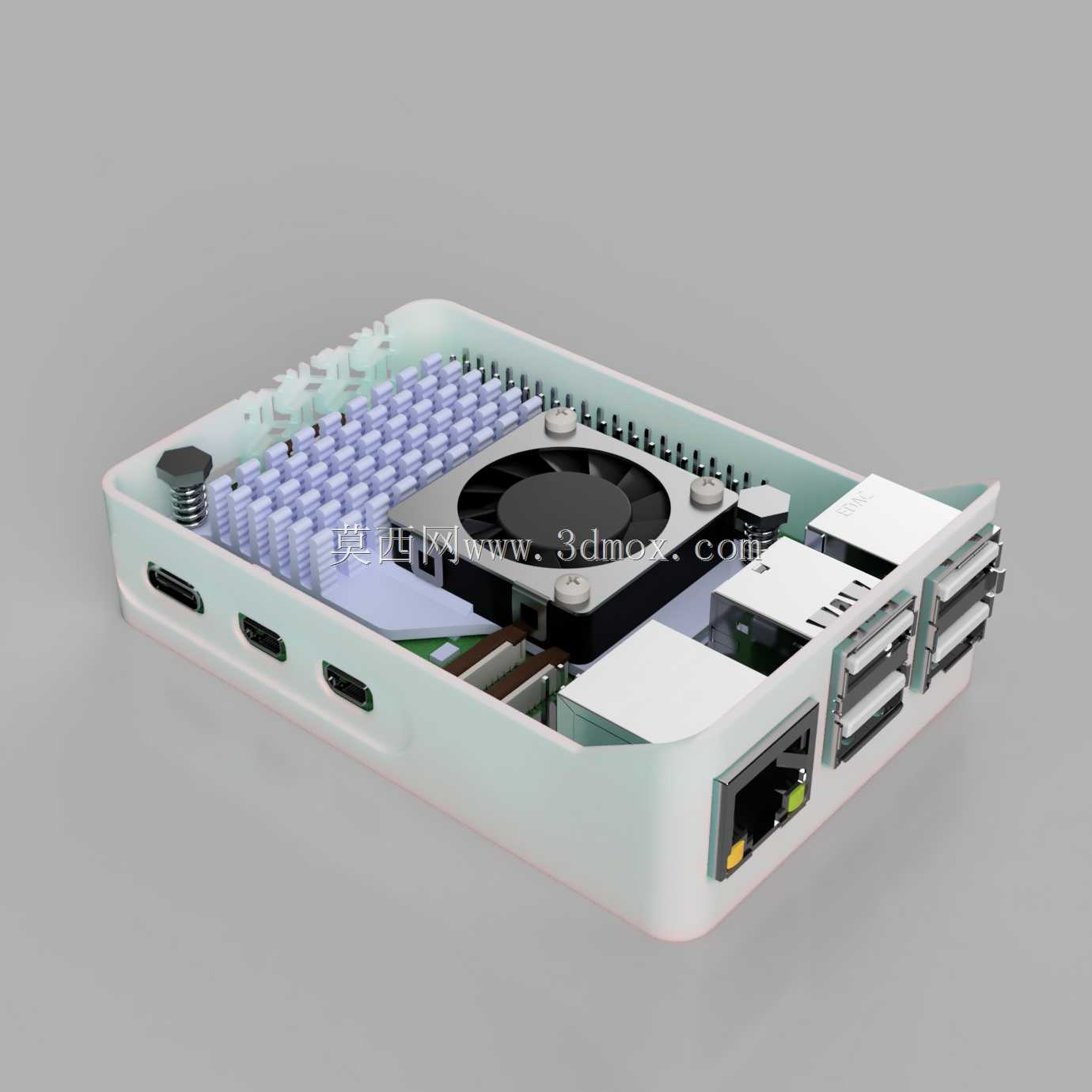

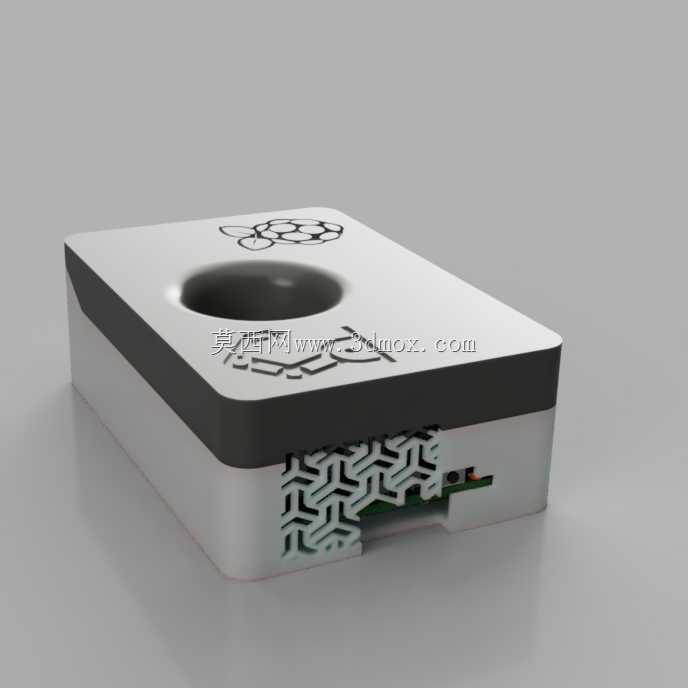

　　散热路径在建模时被明确约束。上盖进风区正对风扇，风扇向下送风，底壳在接口缝隙和周边位置形成出风通道，冷空气经过处理器散热片后向侧面和端口间隙排出。与完全封闭的装饰盒相比，这种结构不需要在上盖大面积开孔，也能维持较稳定的横向气流；与无外壳的裸板风扇相比，壳体能够限制风从风扇周边短路逃逸，让更多气流穿过发热元件区域。上盖表面的图案区域属于外观浮雕，浮雕深度控制在不影响盖体内侧平面的范围内，避免与风扇或主板高元件发生干涉。

　　设计思路兼顾FDM成型工艺。底壳和上盖均采用薄壁盒形结构，壁厚按常见喷嘴直径和多层走线设定，使外壁、安装柱和接口边框能够连续打印。支撑主要集中在少量悬垂和开口位置，模型中对风扇孔、端口开口和扣合边进行了成型友好处理，减少打印后大量修整。底壳内部安装柱与底板连接处增加局部加厚，防止螺钉锁紧时柱根断裂；上盖与底壳的配合面采用浅止口或搭接边界，扣合后能够限制上下盖错边，同时保留拆装便利性。

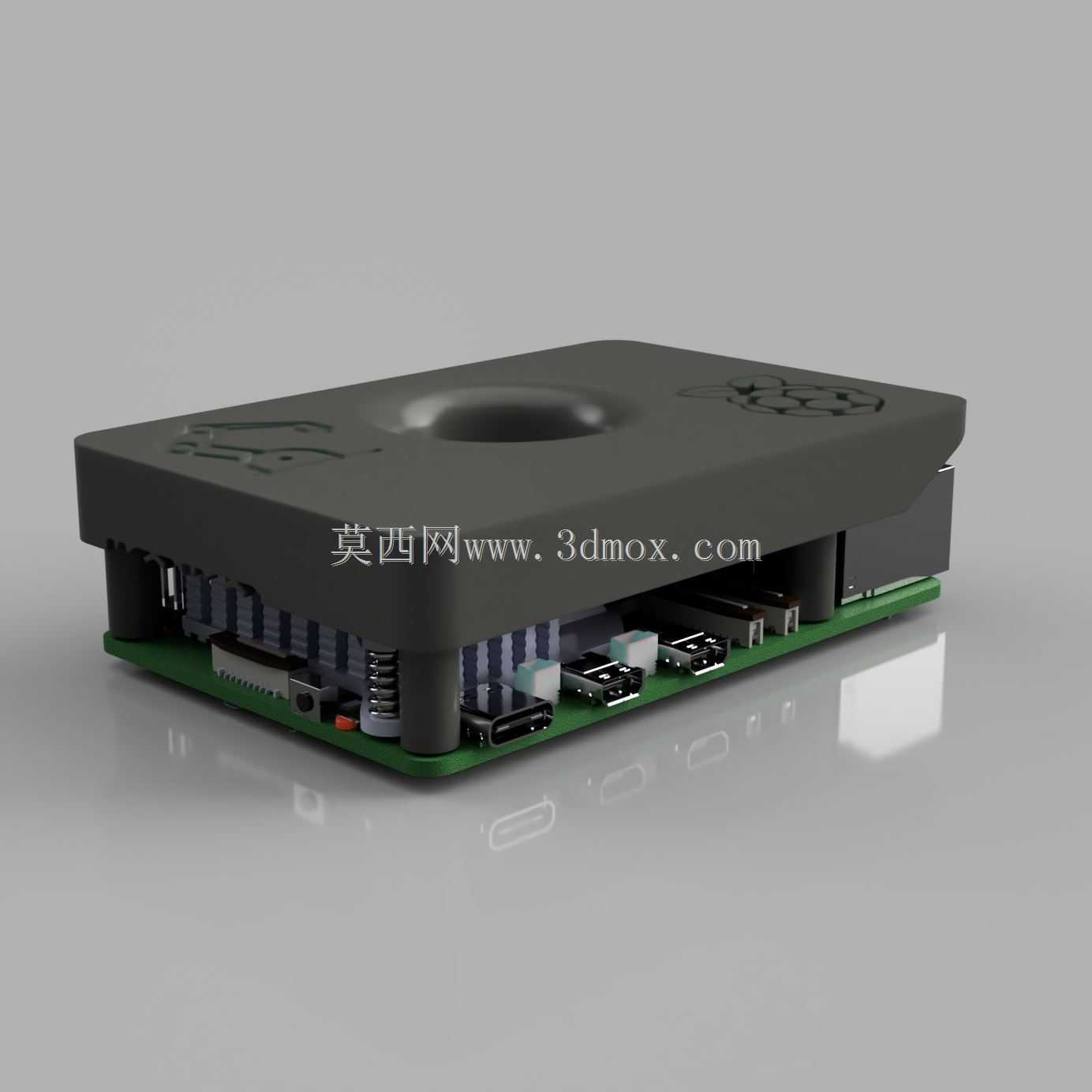

　　安装边界需要重点关注板上元件高度。树莓派五代在不同配置下可能加装散热片、风扇或排线，外壳内部高度应以实际散热组件的最高点为基准，上盖内表面与风扇、散热片之间保留安全间隙。底壳下方不宜完全贴死桌面，轻微垫脚或端口间隙可让出线和底部通风更顺畅。若用于机柜内部，外壳外形应保证相邻设备之间留有插拔手位，尤其是网线和USB插头端部会超出本体轮廓，布局时不能只按盒体尺寸计算占用空间。

　　从应用场景看，该外壳适合把开发板部署为家庭媒体中心、小型服务器、工业数据采集网关、教学实验终端或自动化设备上位机。它不改变树莓派原有接口功能，而是通过机械封装提高搬运、堆叠和长期通电使用时的可靠性。结构建模时需要同时核对主板孔位、端口高度、风扇外径、螺钉长度和线缆插拔方向，任何一处只按二维图片估算，都可能出现盖体压元件、插头不到位或螺钉柱无法对齐的问题。整体结构以可打印、可拆装、可维护为原则，在有限尺寸内完成防护与散热的平衡。
