花粉精细分离研磨装置结构设计

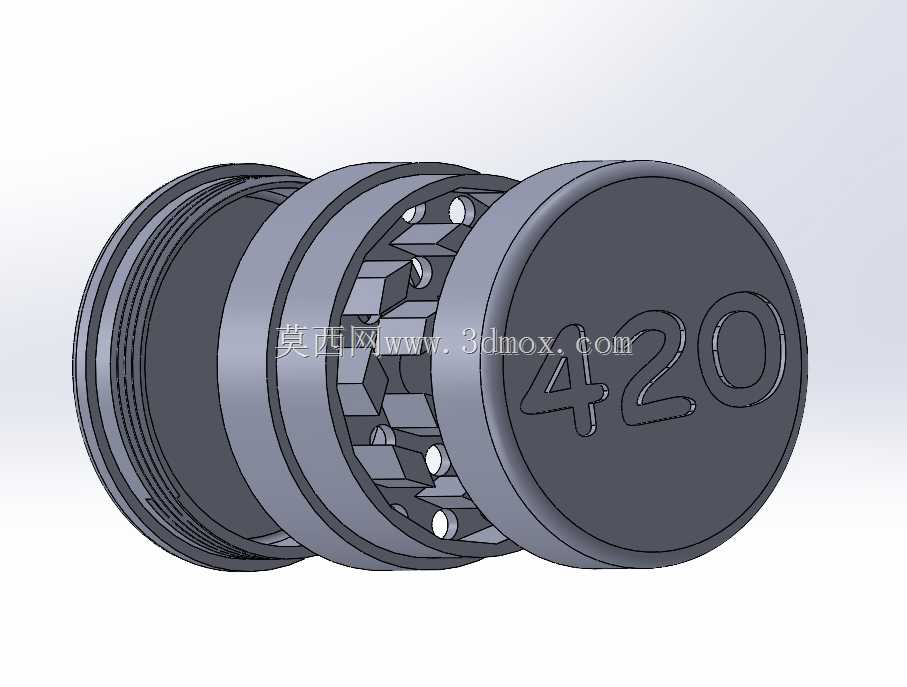

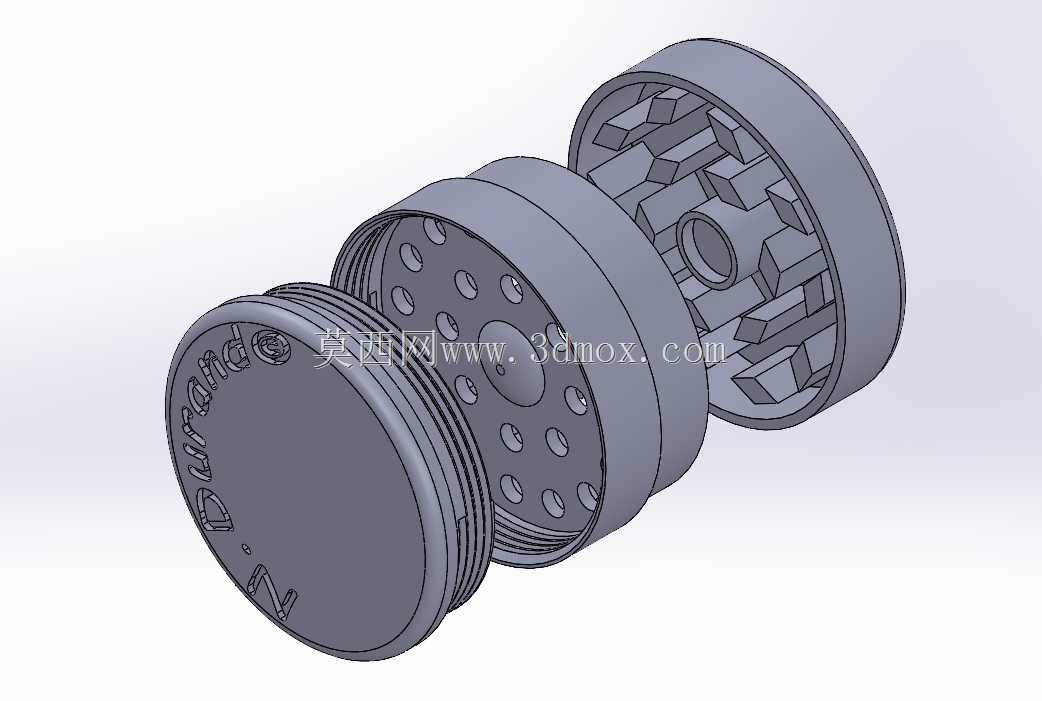

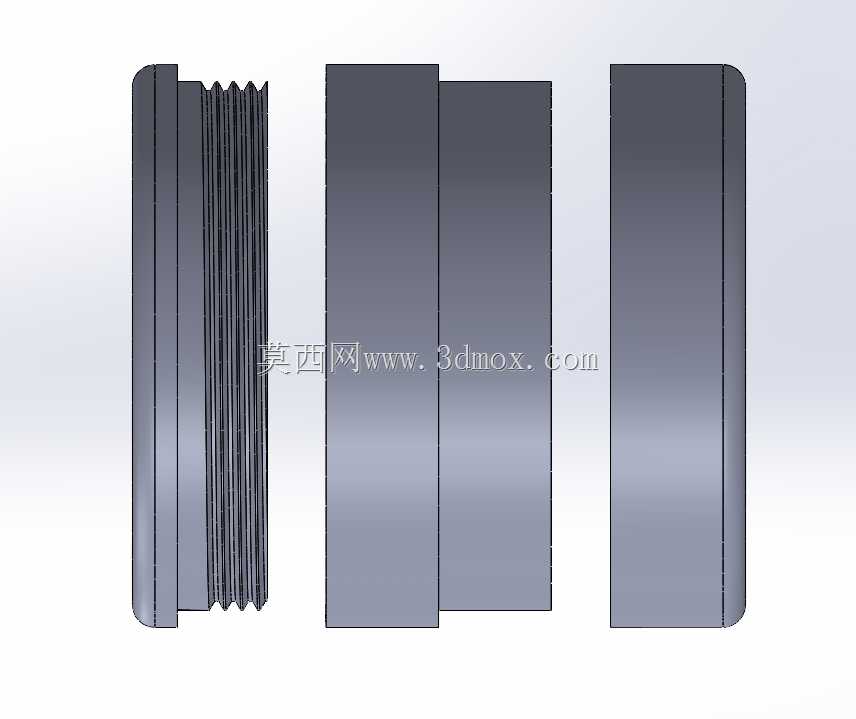

　　这套研磨分离结构的开发初衷，来自小粒径植物花粉精细化处理的实际产线痛点：常规敞口研磨设备在处理高附加值花粉物料时，既容易因研磨间隙过大出现颗粒粒径不均，也会在腔体开合、物料转移环节出现细粉飘散损耗，部分含油脂的花粉组分还会在研磨挤压过程中粘结在腔壁，后续清腔换料的工作量极大。整套结构采用三段同轴嵌套的圆筒布局，从功能分区上可拆分为进料研磨段、筛分储料段与端盖锁紧段，所有回转部件共用同一根中心轴线，装配后无需额外找正即可保证研磨辊与腔体内壁的同轴度，大幅降低了小型加工设备的装配调试难度。

　　从实际使用场景来看，这套装置既可以配套小型桌面式物料处理工位，完成实验室级别的花粉样本前处理，也可以多台并联布置在特色农产品精加工产线的初加工工序，对采收后的花粉原料进行离线研磨分级。结构设计阶段特意在腔体内预留了两处直径9mm的预埋安装位，这两个点位并非冗余结构：一处可适配埋入温度传感探头，在长时间连续研磨过程中实时监测腔体内物料温度，避免花粉这类热敏性物料因摩擦升温出现活性成分失活；另一处可适配埋入硬质合金研磨撞针，针对团聚结块的花粉团增加冲击破碎作用，使用者可以根据处理物料的硬度、含水率灵活选择配件，不用改动主体腔体结构就能切换两种处理工况。

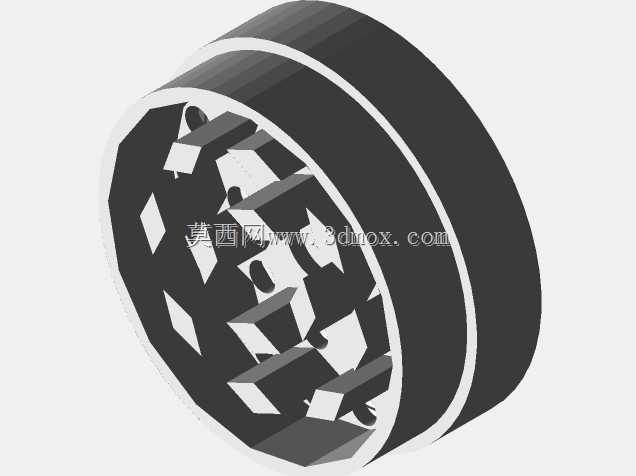

　　研磨核心区采用交错布置的凸棱与滚柱组合结构，不同于普通平面研磨的面接触挤压，这种结构在腔体回转时会同时产生剪切、挤压与碰撞三种作用力：花粉颗粒进入研磨间隙后，首先被相邻凸棱的刃口剪切分散，随后在滚柱与腔壁的环形间隙中被匀速挤压研磨，少量硬度偏高的杂质颗粒会在凸棱带动下撞击到预埋撞针表面完成破碎，三种作用力配合可以在较短的研磨行程内将物料粒径控制在目标区间。筛分段与研磨段采用阶梯轴肩定位，两者的配合面预留了0.2mm的轴向窜动间隙，既可以补偿长时间运行后研磨件的磨损量，也能避免热胀冷缩导致腔体卡滞。

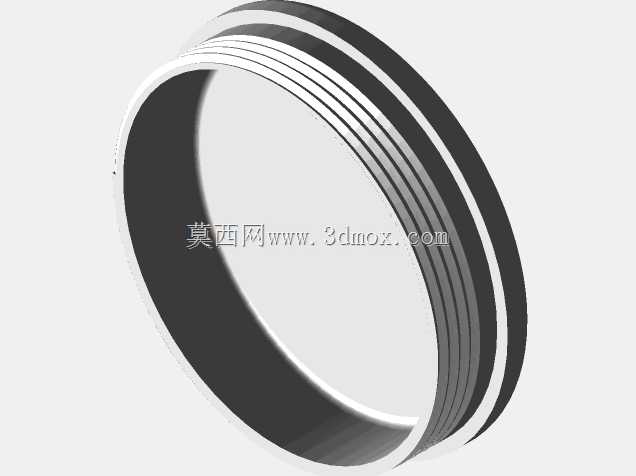

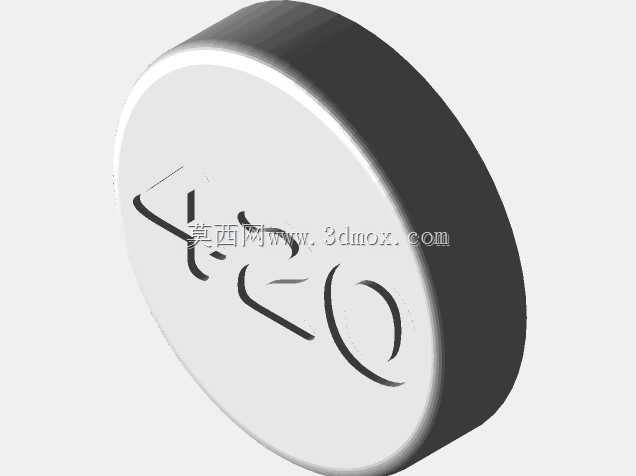

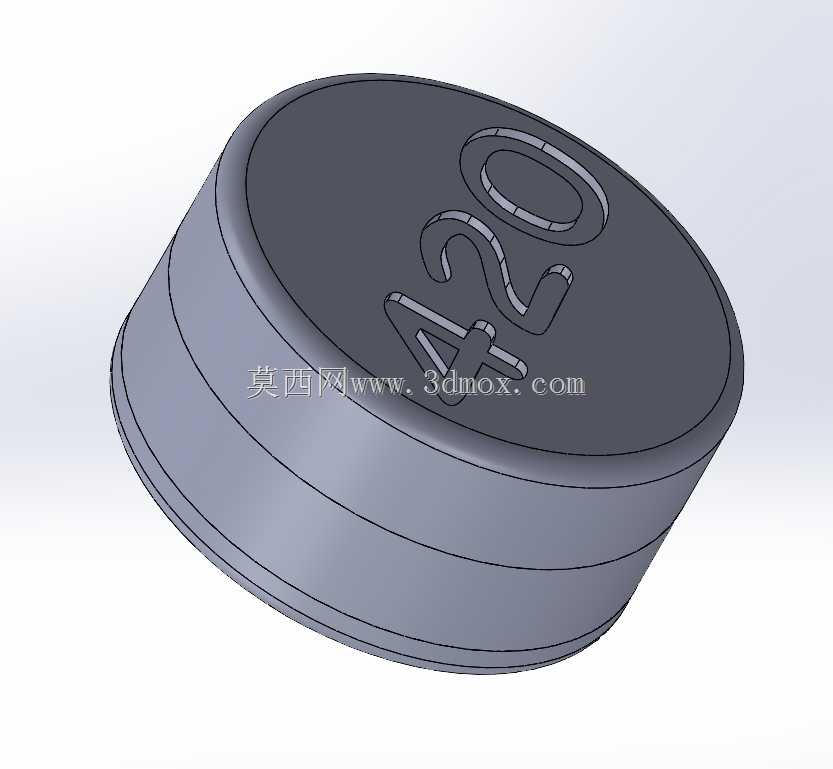

　　端盖部分做了双重功能设计：端盖外圆加工有连续梯形外螺纹，与腔体开口端的内螺纹旋合后可以提供足够的轴向锁紧力，保证研磨过程中腔体完全密闭，杜绝细粉从接缝处溢出；端盖外侧平面做了下沉式标识区域，可直接雕刻批次编号、设备规格或定制化字符，既方便产线多台设备的区分管理，也避免了外置铭牌粘贴不牢、磨损脱落的问题。整套装置的外形为规整圆柱结构，最大外圆轮廓控制在小型桌面设备的安装边界内，底部无需额外定制专用安装基座，直接放置在水平工作台面上即可通过端盖螺纹旋紧完成固定，设备周边仅需预留不小于腔体半径的操作空间，用于开合端盖、清理腔体残料。

　　结构细节上，所有与物料接触的内壁转角都做了R3以上的圆弧过渡，没有直角死角，研磨完成后拆开三段腔体即可直接擦拭清理，不会出现粉料嵌缝残留的问题；研磨凸棱的边缘做了0.5mm的钝化处理，既保证剪切破碎的效率，也避免锋利刃口在拆装过程中划伤操作人员。针对不同物料的处理需求，腔体的研磨间隙可以通过更换不同厚度的调整垫片进行微调，垫片厚度从0.1mm到0.8mm分为多个规格，对应处理从易碎干燥花粉到略含韧性的植物粉料的不同工况，整套结构没有复杂的异形曲面，常规三轴加工设备即可完成所有零件的生产制造，单件小批量制作的成本可控，维护时仅需更换磨损的滚柱与密封垫片，主体腔体可长期重复使用。
