PichauGadit2机箱配套橡胶缓冲垫圈

　　这套橡胶垫圈是针对Pichau Gadit 2塔式电脑机箱内部装配间隙开发的配套缓冲零件，整套结构覆盖机箱内三类典型安装点位，分别对应侧板贴合、内部硬件托架固定以及机箱框架侧边限位场景，在整机装配链路里承担隔振、填充装配公差、避免硬接触异响的作用。日常桌面主机运行过程中，内置散热风扇、机械硬盘会持续产生微幅振动，金属板材之间如果直接刚性贴合，振动会沿着机箱框架传导放大，形成低频共振噪音，橡胶垫的弹性形变可以吸收这部分振动能量，同时填补钣金冲压产生的平面度误差，让装配后的部件贴合更紧密，不会出现长期使用后螺丝松动、部件移位的问题。

　　从结构设计逻辑来看，整套垫圈按安装位置的受力方向和空间边界做了尺寸区分，没有采用统一规格的通用垫片，完全匹配机箱内部不同点位的安装空间。其中29×11规格的两款为非空心实心结构，垂直布置在机箱柜体内部右侧区域，这个位置是机箱侧板与主框架的扣合贴合边，实心结构可以提供更高的压缩刚度，承受侧板扣合时的侧向挤压力，不会因为反复拆装侧板出现永久压缩变形，保证侧板扣合后不会出现旷量。37×19规格为空心薄壁结构，一共六件，其中三件水平布置在机箱内部上层托架位置，另外三件水平布置在机箱下层区域，上层点位对应光驱位、硬盘笼或者水冷排安装托架的支撑面，下层点位对应电源仓、底部硬盘支架的贴合面，空心结构的压缩量更大，能够补偿钣金件之间0.5到2毫米的装配公差，同时缓冲风扇、硬盘运转时的垂向振动，水平安装的姿态也让垫圈的受压面完全平行于托架平面，受力均匀不会出现偏磨。70×24规格的两款同样为空心结构，垂直安装在机箱右侧框架的中部位置，这个位置是机箱前面板线缆、侧边通风挡板的贴合区域，更长的外形可以覆盖更长的贴合缝隙，既可以阻挡机箱内部的灰尘从侧边缝隙溢出，也能避免线缆和钣金锐边直接接触，割破线材绝缘层。

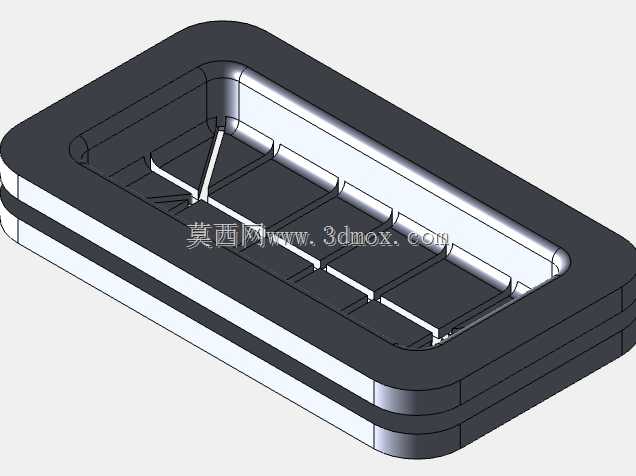

　　在三维建模过程中，所有垫圈的轮廓都完全匹配机箱对应安装位的卡槽边界，实心款的倒角做了0.8毫米的圆角处理，安装时可以顺利卡入钣金预设的定位孔，不会出现卡滞；空心款的壁厚控制在1.5到2毫米之间，既保证橡胶件自身的结构强度，反复拆装不会撕裂，也能提供合适的弹性压缩区间，压缩率控制在15%到30%的合理区间，不会因为过硬失去缓冲效果，也不会因为过软被完全压溃失去填充作用。这类橡胶垫圈除了适配该款塔式机箱之外，同样的设计思路可以复用在各类钣金柜体、电控柜、工业设备机箱的装配场景中，针对不同的安装间隙、受力方向调整垫圈的实心/空心结构、外形尺寸和安装姿态，就能解决金属硬连接带来的共振、异响、公差补偿问题，结构简单但对整机装配可靠性的提升效果非常明显，建模时可以直接参照机箱钣金的定位孔位、贴合面间隙反向推导垫圈的外形尺寸和壁厚参数，不需要复杂的曲面结构，加工时可以通过橡胶模压一次成型，量产成本极低，是整机装配里非常典型的功能性辅助零件。
