树莓派DIN导轨卡扣式安装支架

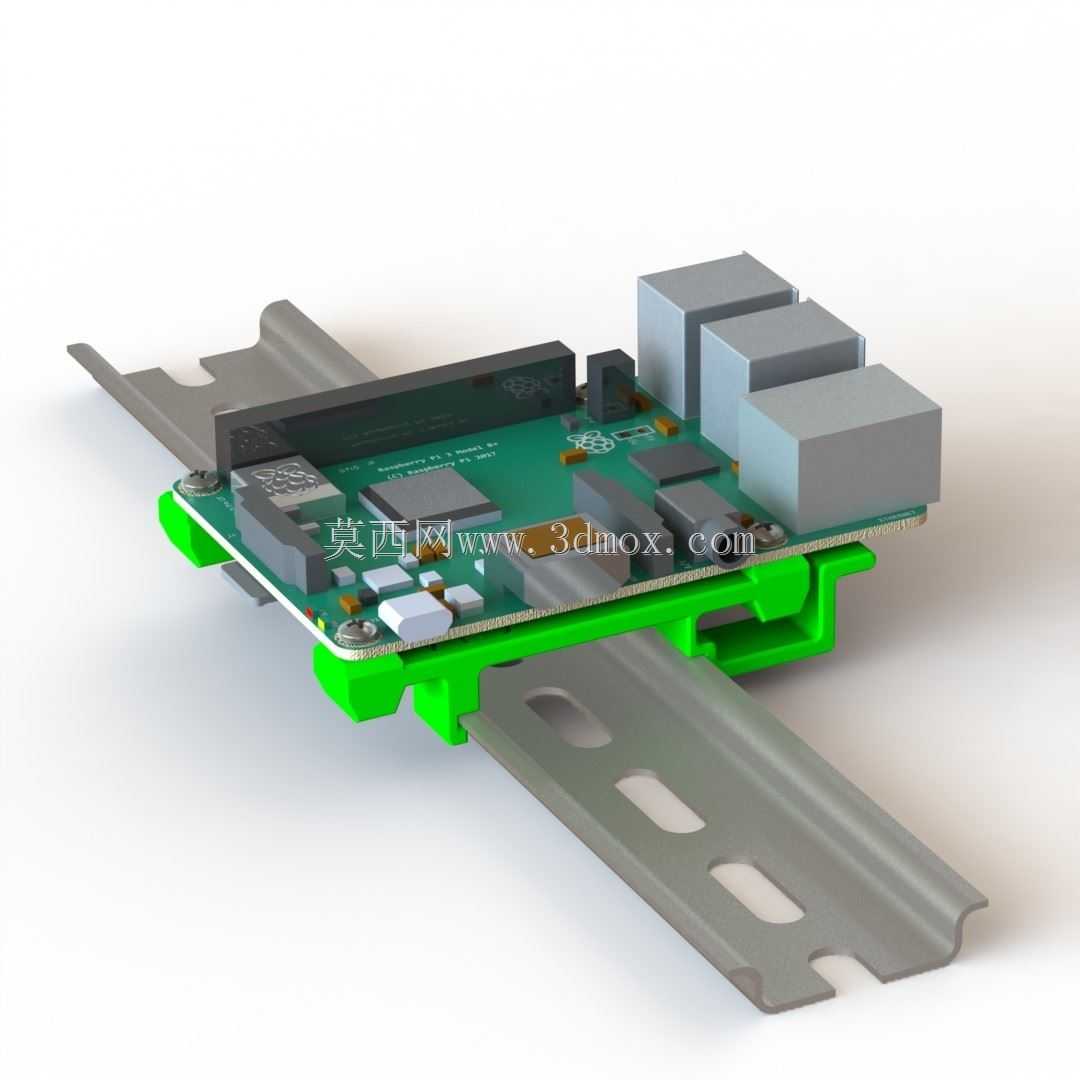

　　在工业控制柜、PLC分布式IO柜以及小型自动化设备的电控仓里，DIN导轨几乎是所有元器件排布的基准载体——端子排、断路器、继电器模组、开关电源都顺着35mm标准导轨卡装，唯独树莓派这类单板计算机往往只能靠扎带捆绑、双面胶粘贴或者额外打孔固定，既不规整也不利于后期维护。这套卡扣式Pi支架就是针对这个现场痛点做的结构方案，把单板计算机的固定方式彻底纳入标准DIN导轨的安装体系里。

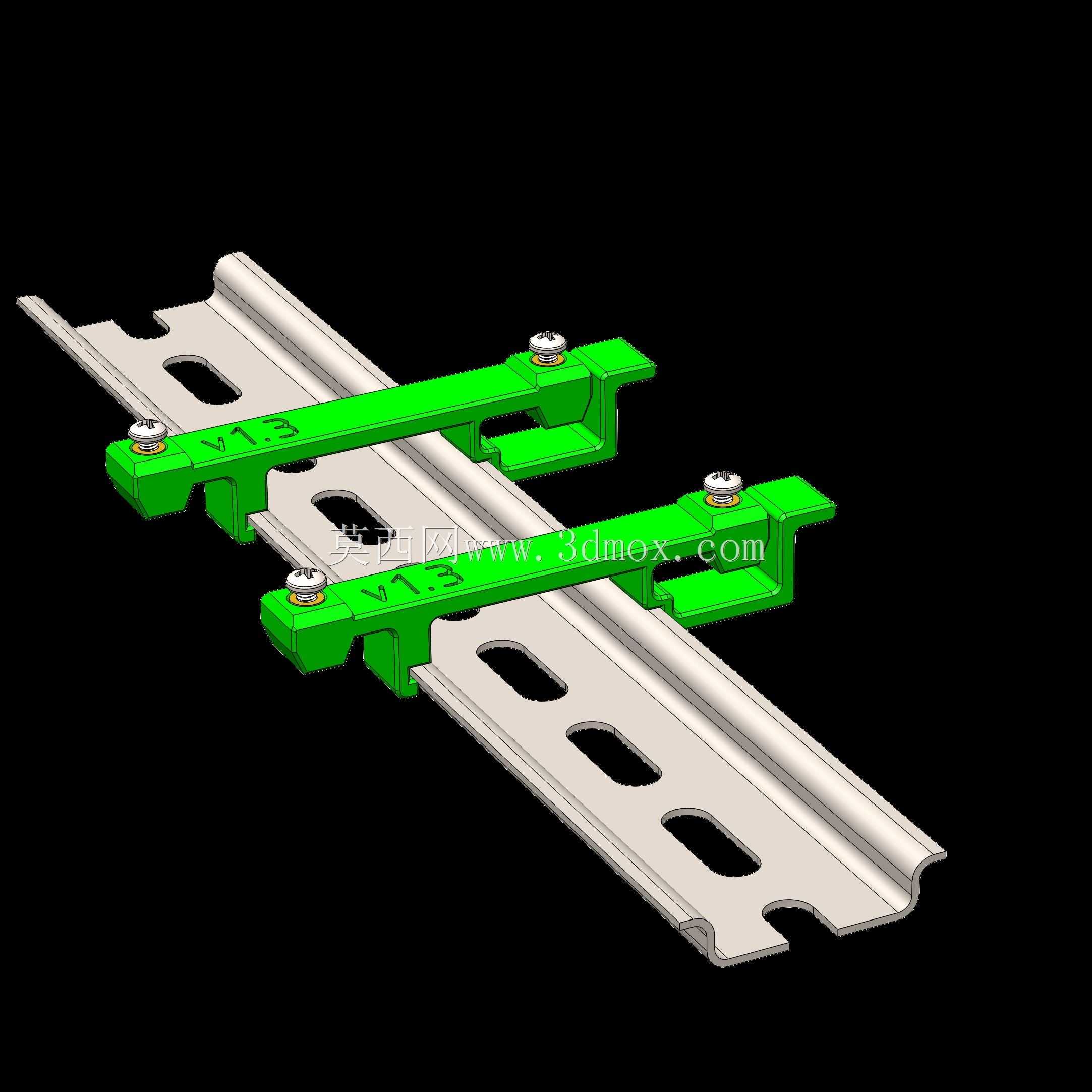

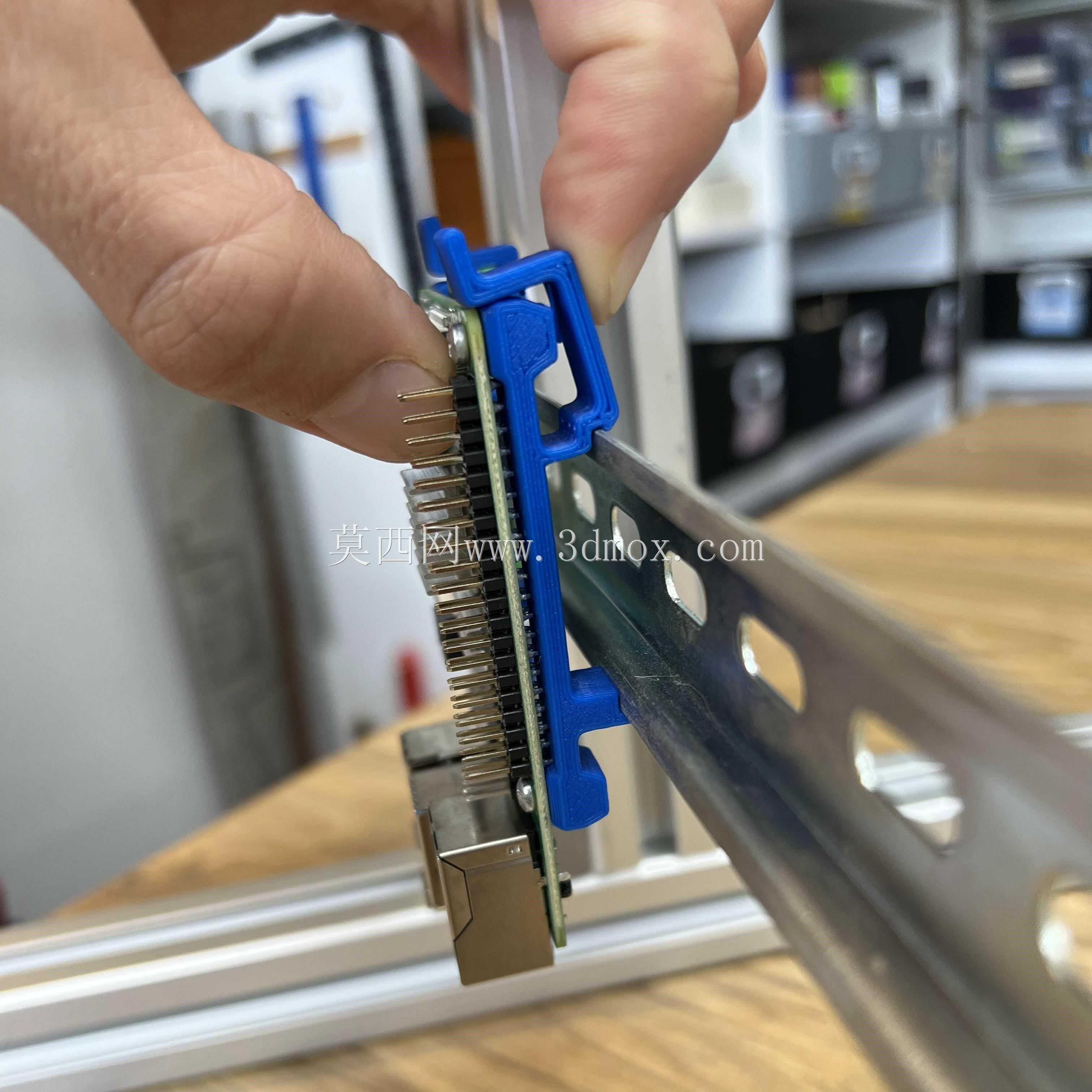

　　从实际装配边界来看，支架整体贴合35mm标准DIN导轨的卡装规范，底部做了和导轨截面匹配的弹性卡扣结构，不需要额外螺丝就能直接压入导轨：装配时先把支架下侧钩边卡进导轨一侧的卷边，再向下按压支架主体，利用塑料件自身的弹性变形让上侧卡扣越过导轨另一侧卷边，听到卡扣落位的声响后，支架就会沿导轨轴向完全锁止，横向不会出现窜动，垂直导轨方向也不会松脱；拆卸时用一字螺丝刀轻撬卡扣侧边的让位缺口，就能把支架从导轨上取下，和柜内其他标准导轨元器件的拆装逻辑完全一致，运维人员不需要额外学习操作流程。

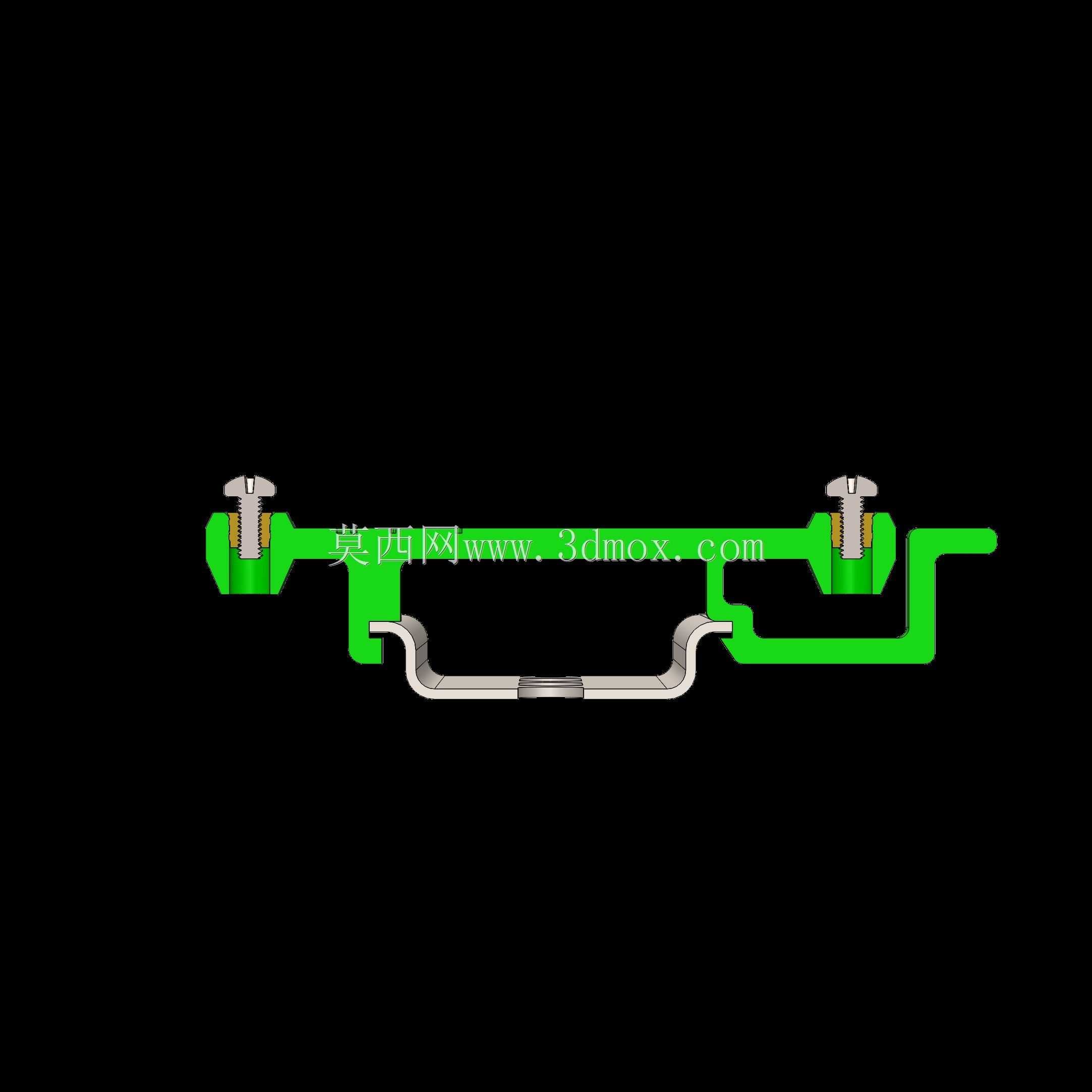

　　设计上特意控制了支架和导轨之间的贴合间距，没有做冗余的垫高结构：常规第三方Pi支架往往为了预留背部接线空间把板件抬得很高，在柜内纵深有限的小型接线盒里，板载HDMI接口、USB接口的线材插头很容易顶到柜门板；这套支架把PCB板底面和导轨顶面的间隙压缩到刚好能容纳板背焊点突出高度的程度，既避免焊点直接蹭到金属导轨造成短路，又把整体安装厚度控制在很小的范围内，适配浅型电控箱的安装空间。支架和树莓派PCB的固定点位对应板卡四角的安装孔，采用M2.5规格的紧固件连接，其中穿入PCB的螺钉长度控制在12mm，配合热熔铜螺母嵌在支架的安装柱里，不需要在塑料柱上直接攻丝——反复拆装板卡的时候不会出现塑料螺纹滑牙的问题，嵌件的耐磨损寿命远高于直接在PLA或者PETG材料上攻丝的方案。

　　这套支架的结构完全面向FDM3D打印工艺做了优化：所有壁厚都控制在1.6mm以上，打印时不需要添加支撑材料，把支架底面贴打印平台平放即可一次成型，卡扣位置的形变槽预留了0.2mm的活动间隙，即便用普通PLA材料打印，卡扣反复弯折十几次也不会出现白痕断裂；如果是用于工业现场温度稍高的柜内环境，选用PETG或者ABS材料打印，耐温性能可以覆盖柜内常见的四十到五十五摄氏度工作区间，不会因为夏季柜内升温导致支架软化变形。

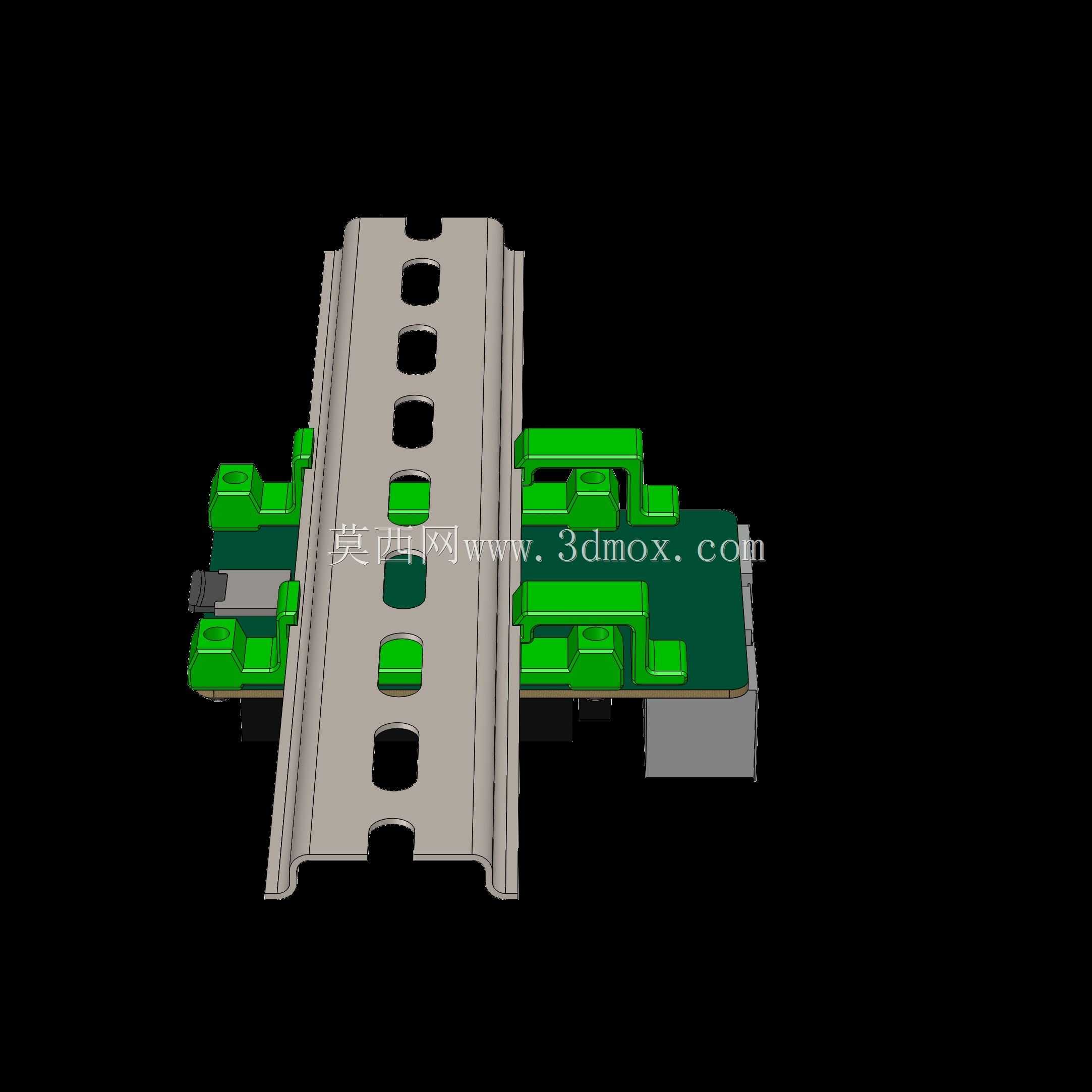

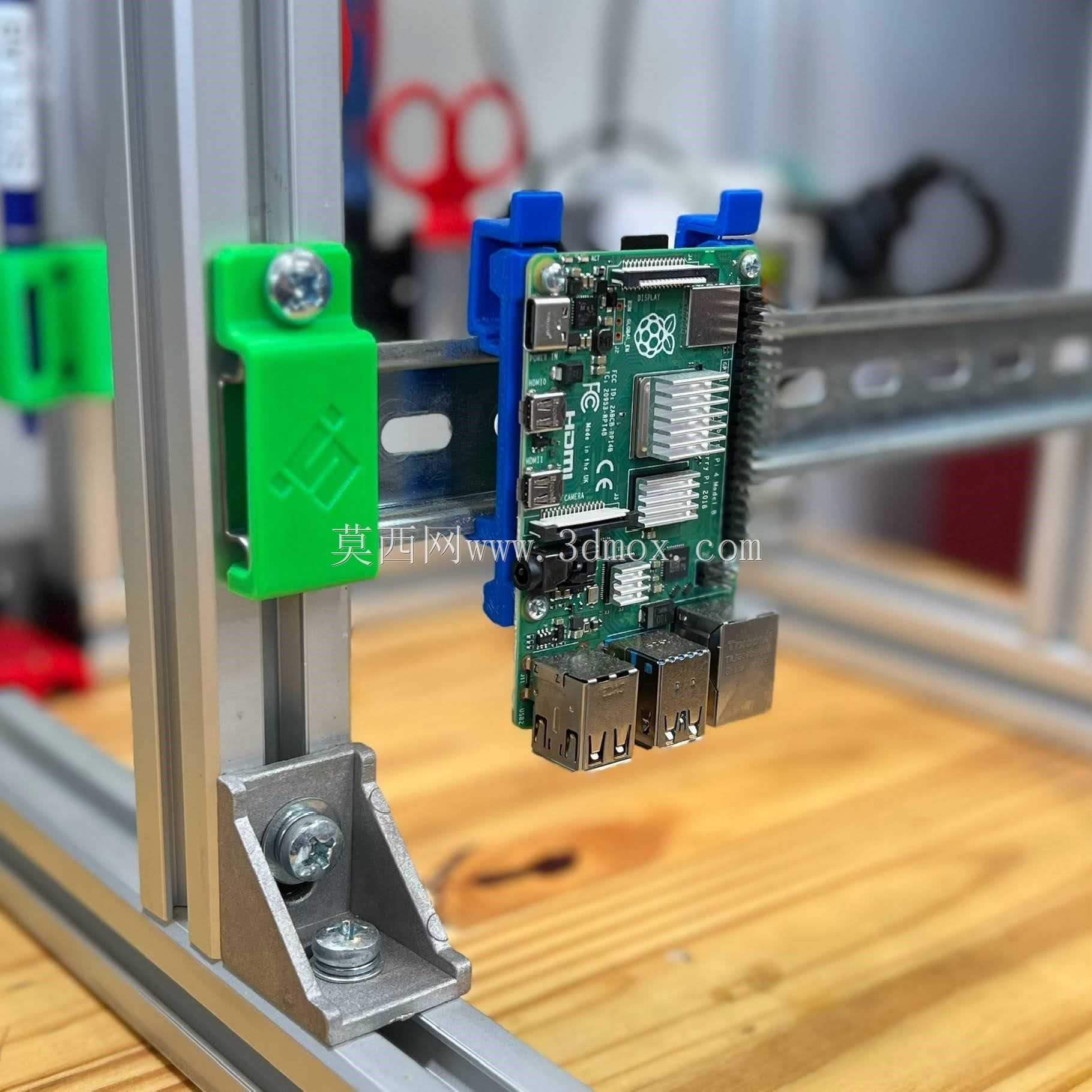

　　兼容性上，支架的安装孔位覆盖Pi2、Pi3、Pi4、Pi5几代主流树莓派板型，几代板卡的外轮廓尺寸和四角孔位间距保持了一致，同一个支架文件可以直接打印出来适配不同代际的板卡，不需要针对新版板重新改孔。板卡和支架之间预留了对应的散热间隙，树莓派高负载运行时主芯片的热量可以通过板底和支架之间的空隙自然流通，不会因为完全贴死塑料件导致热量积聚。在SCUTTLE这类小型移动机器人的底盘电控仓里，这套支架也可以直接把树莓派卡装在底盘自带的DIN导轨上，和电机驱动板、继电器模块排布在同一条导轨上，所有电控元器件的安装基准统一，底盘走线可以顺着导轨侧边整理，避免机器人移动过程中线材晃动拉扯板卡。

　　结构细节上，支架两侧的卡扣位置做了加强筋过渡，卡扣根部的圆角做了R2处理，避免应力集中在直角位置导致断裂；板卡支撑柱的高度统一，锁付螺丝后PCB不会出现翘曲，不会因为板件受力不均导致板载SD卡接触不良。和市面上常见的Pi导轨支架相比，这套方案没有做多余的外伸挡板，整体宽度和树莓派板卡本身基本齐平，在导轨上并排安装多个板卡或者相邻安装端子排时，不会出现支架互相干涉的问题，导轨上的元器件排布密度可以做到和原厂工控元件一致。
