三角网格曲面转实体曲面逆向建模方法

　　在机械结构设计的日常工作里，拿到扫描得到的三角面片数据、或者其他软件导出的离散网格模型是非常常见的场景：车间测绘老旧备件时，手持扫描仪扫出的点云封装后全是三角面；外协厂商发来的数模只有面片格式，没法直接在CAD里编辑特征、出工程图、做装配干涉检查；做外观结构验证时，雕塑类、异形曲面的模型只有离散网格，没法直接生成实体用于后续的数控加工或者3D打印切片前的壁厚检查。这类离散网格到参数化实体的转换，本质上是逆向工程里最常用的曲面重构环节，很多工程师刚接触这类需求时容易踩坑：直接把三角面导入三维CAD软件强行缝合，要么出现大量破面，要么曲面曲率完全失真，后续倒角、抽壳根本没法操作。

　　做这类网格转实体的工作，第一步不是急着点转换按钮，而是先评估原始网格的质量。首先要确认网格的法向是否统一，很多扫描出来的模型面片法向朝内朝外混杂，直接重构会生成大量反向曲面，缝合时直接报错；其次要检查网格的自相交区域，比如扫描时拼接错位的位置，三角面会互相穿透，这类区域如果不提前修复，后续生成的曲面会出现褶皱、重叠，根本没法用于加工。顶点数量的调整是整个流程里非常考验工程经验的环节：原始扫描模型为了还原细节，往往顶点密度极高，动辄几百万个三角面，直接拿去做曲面拟合，软件计算量极大，甚至会直接崩溃；但如果顶点数压得太低，模型的关键特征——比如轴承安装位的圆弧面、密封槽的台阶、装配定位的平面——就会出现多边形棱角，丢失原本的设计精度。实际操作里，我们通常会分区域调整顶点密度：装配配合面、基准面这些关键区域保留高采样密度，保证平面度、圆度的拟合误差控制在公差范围内；外观曲面、非配合的自由曲面区域可以适当降低顶点数，在不影响视觉和功能的前提下大幅降低模型体量。

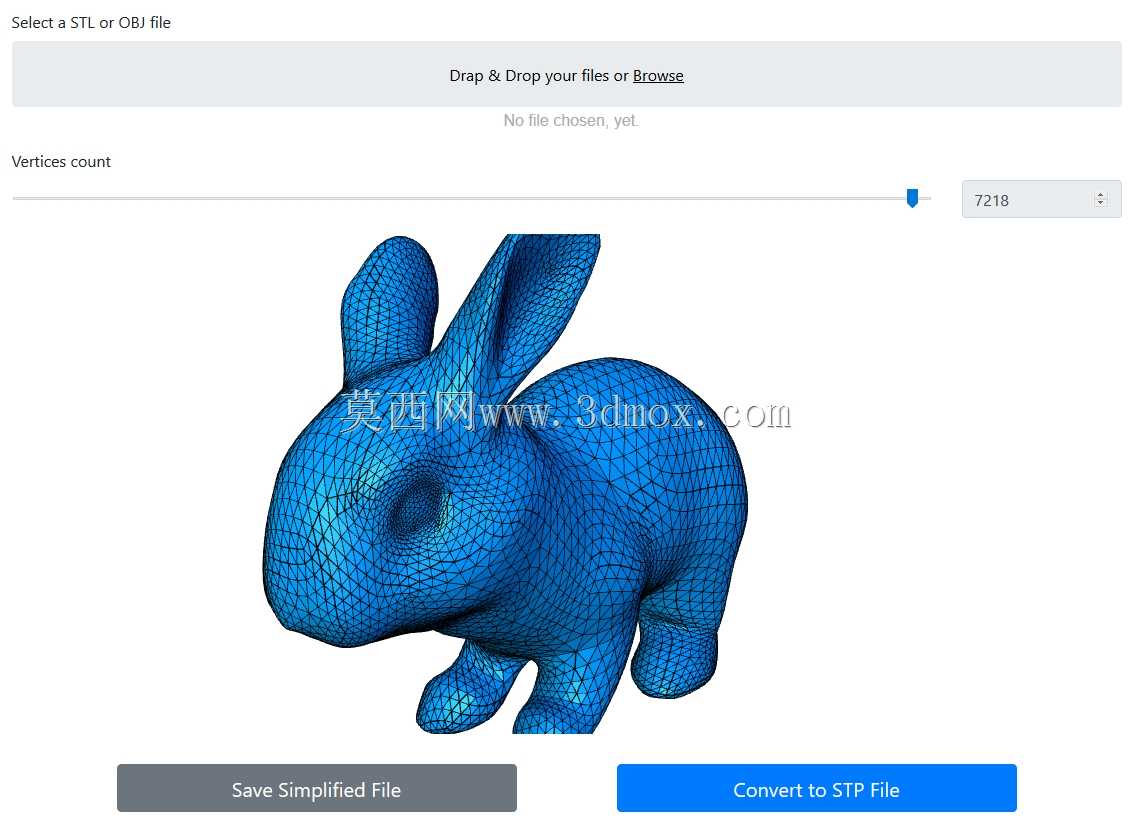

　　网格简化完成后，就进入曲面拟合的核心环节。对于规则几何特征，比如平面、圆柱面、圆锥面、球面，软件会自动识别面片的几何属性，直接拟合出参数化的解析曲面，这类曲面的精度最高，后续可以直接在上面打孔、倒角、标注尺寸，和原生建模的特征没有区别。对于自由异形曲面，比如图里展示的这类流线型曲面，不能直接用单张曲面去拟合整个模型，那样生成的曲面阶数太高，曲率连续性很差，正确的做法是按照模型的曲率变化划分曲面块，在曲率突变的位置拆分曲面边界，每一块单独拟合NURBS曲面，再把相邻曲面做G1或者G2连续拼接，这样重构出来的曲面光顺度好，没有多余的拐点，后续做数控加工时刀路也不会出现抖动。

　　曲面全部生成之后，不能直接缝合就交付，必须做完整的几何校验：首先检查所有曲面的间隙，把大于设定公差的破面手动调整边界曲线，保证缝合后形成完全封闭的实体；其次要对比重构后的实体和原始网格的偏差，用偏差分析工具逐区域检查，关键配合面的偏差必须控制在IT7级公差对应的范围内，自由外观面的偏差可以根据外观要求适当放宽；最后还要做实体的几何有效性检查，确认没有零厚度区域、没有重叠实体、没有非流形边，这类问题如果留到后续装配或者加工环节才发现，返工量会非常大。

　　从实际应用场景来说，这套网格转实体的工作流覆盖了很多工业环节：备件测绘复刻时，没有原始图纸的老旧零件通过扫描重构出实体后，可以直接生成加工图纸，用于备件的国产化替代；产品外观设计导入结构设计环节时，外观设计师输出的细分曲面网格，可以通过重构变成可编辑的结构实体，在上面添加安装柱、卡扣、加强筋等结构特征；仿真前处理环节，过于细碎的网格模型通过简化重构，可以大幅降低有限元分析的单元数量，提升求解速度，同时保留结构的关键力学特征。

　　建模过程中还要特别注意安装边界的保留：很多工程师在简化网格时，容易把零件的安装法兰边、定位孔、配合凸台这些特征给平滑掉，导致重构出来的模型和实际装配尺寸对不上。所以在调整顶点密度之前，建议先把所有装配相关的特征区域单独标记出来，锁定这些区域的面片不参与过度简化，保证最终输出的实体外形尺寸、安装孔位间距、配合面的轮廓尺寸和原始实物完全一致，不需要后续再反复调整尺寸。另外，针对薄壁类零件，重构完成后还要做壁厚分析，确认扫描过程中因为遮挡导致的壁厚缺失区域，提前补全结构，避免生成的实体出现局部壁厚为零的错误，满足后续注塑、机加工的工艺要求。
