STM32F103开发板带安装耳透明保护外壳

　　做嵌入式开发的同行多半都遇到过裸板调试的糟心事：排针误碰短路、桌面焊锡渣掉在引脚间烧芯片、搬移设备时USB接口被扯松，尤其是STM32F103C8T6这款核心板，因为引脚密度高、板载元件紧凑，裸板使用的故障率一直不低。这款外壳就是针对这类核心板的实际使用痛点做的结构设计，没有做多余的装饰造型，所有结构都围绕防护、安装、接线三个核心需求展开。

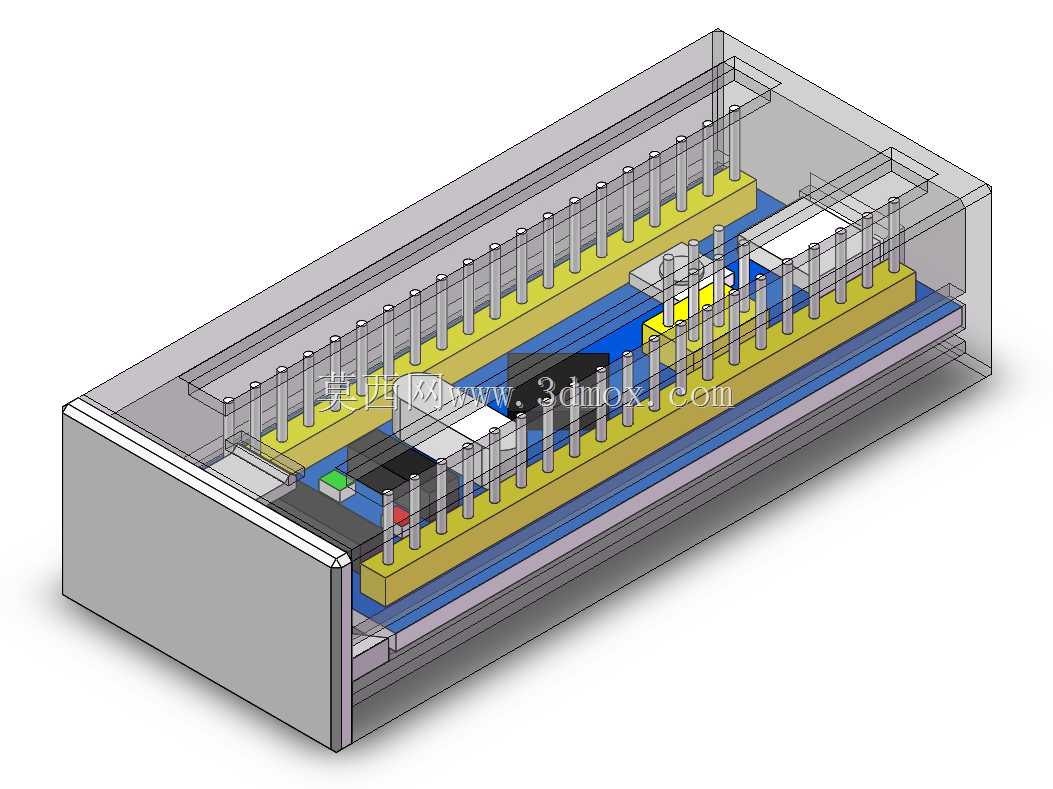

　　从结构适配性来看，壳体内部的限位筋完全贴合核心板的外形轮廓，板身放入后不会出现窜动，板载的复位按键、BOOT选择按键位置都预留了精准的按压通孔，不用拆开外壳就能完成烧录时的按键操作。两侧的排针位置做了通长的开口，既不会遮挡排针接线，也能对排针根部形成一定的防护，避免杜邦线斜插时把排针掰弯。壳体上半部分采用半透明的结构设计，不用开盖就能直接观察板载电源指示灯、运行状态灯的闪烁情况，调试时不用反复拆壳检查状态，能省不少反复拆装的时间。

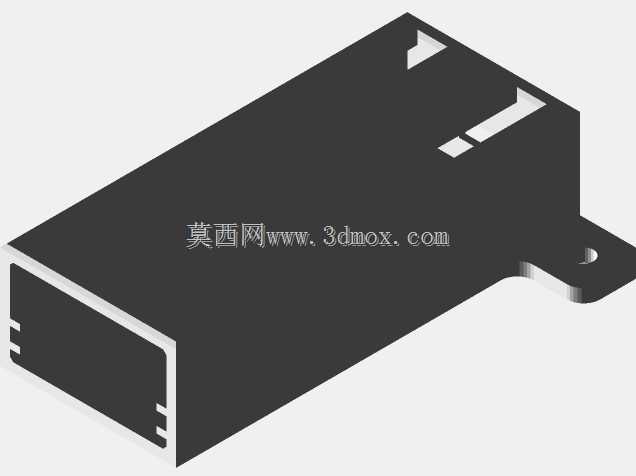

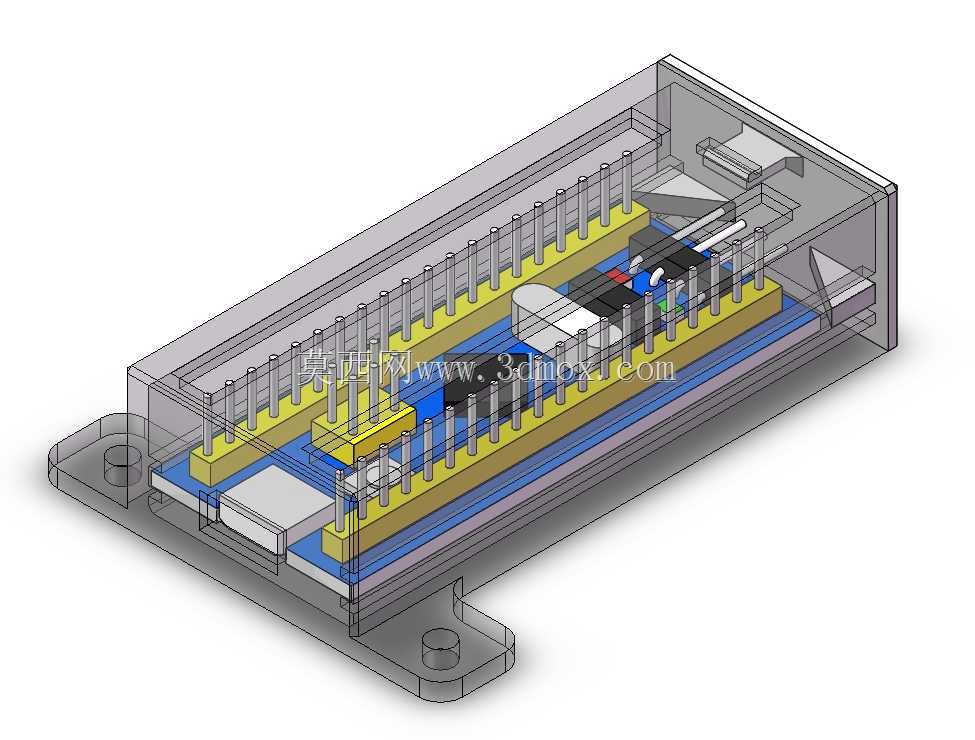

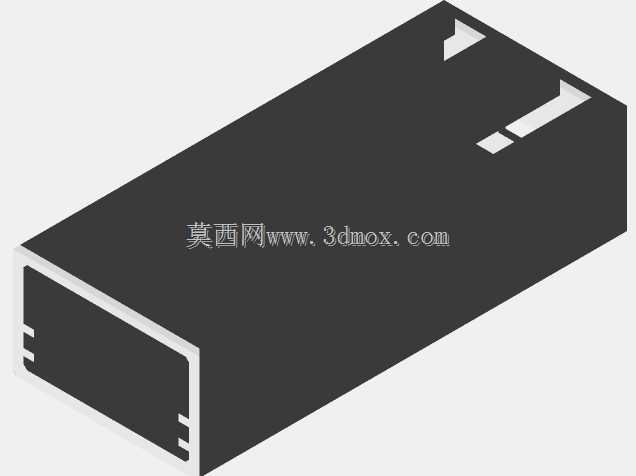

　　设计时特意做了两种安装结构的版本，一种是侧边带安装凸耳的款式，凸耳上预留了标准的螺丝过孔，孔位间距匹配常见的嵌入式设备安装梁、工控盒内部安装位的尺寸，可以直接用M3螺丝把带板的外壳固定在设备内部，不会因为设备振动出现核心板移位的情况；另一种是无凸耳的款式，适合放在桌面做调试用，或者嵌入到空间紧凑的小型手持设备内部，不会因为凸耳占用额外的安装空间。两种版本的内部腔体尺寸完全一致，核心板可以通用互换，不用针对不同安装场景重新做板卡适配。

　　从实际应用场景来看，这款外壳覆盖了STM32F103核心板的绝大多数使用场景：做小型工控采集节点时，带凸耳的版本可以直接固定在电控柜的DIN导轨旁的安装板上，外壳能隔绝柜内的灰尘、金属碎屑，避免车间环境里的导电杂物落在板卡上造成短路；做学生课程设计、电子竞赛作品时，无凸耳的版本可以直接嵌入到作品外壳内部，既可以保护核心板不会被焊接时的焊锡渣、导线头碰到，透明的上盖还能直观展示板卡的运行状态，提升作品的完成度；做桌面长期运行的小型服务器、数据采集终端时，外壳底部预留了散热间隙，板载的稳压芯片、主芯片工作时产生的热量可以通过间隙自然散出，不会因为密闭空间造成芯片过热降频。

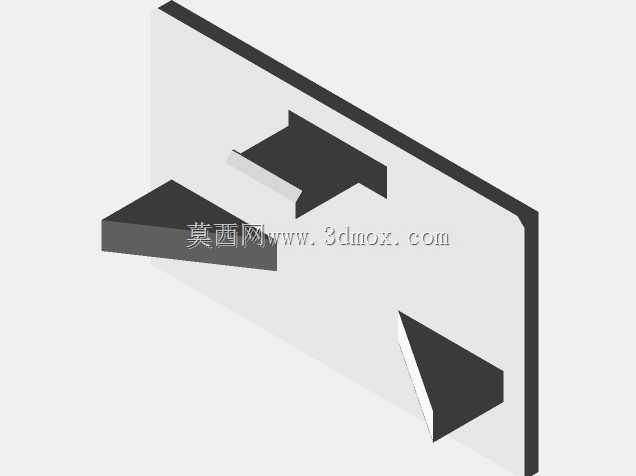

　　结构细节上，壳体的合盖位置做了卡扣式设计，不需要额外打螺丝固定，拆开时只需要用平口螺丝刀轻轻撬开侧边的卡扣缝隙就能打开，反复拆装也不会出现卡扣断裂的情况。接口位置的预留尺寸做了冗余设计，不管是标准的Mini USB接口还是后改的Micro USB、Type-C接口的核心板，都能顺利插线，不会出现接口被壳体挡住插不到位的情况。安装凸耳的位置做了加厚处理，螺丝锁紧时的压力不会传导到壳体主体上，避免锁紧螺丝时把壳体撑裂，凸耳的沉孔设计可以让螺丝头完全埋入凸耳内部，不会突出表面影响安装平整度。

　　很多同行自己做核心板外壳时容易忽略接线的操作空间，这款外壳在排针开口外侧预留了足够的杜邦线插拔空间，手指捏着杜邦线头就能顺利插拔，不会因为壳体侧壁挡住手指导致接线困难。壳体的边角都做了R角处理，没有尖锐的毛边，手持调试时不会划手，嵌入到其他设备内部时也不会刮伤设备内部的导线绝缘层。针对核心板上的晶振、电容等高度稍高的元件，壳体内腔做了局部的加高处理，不会出现合盖时元件顶到上盖的情况，板卡放入后所有元件和壳体内壁都留有微小的间隙，避免元件被壳体压脱焊。
