RC模型车用25T铝制转向伺服摇臂结构

　　这款铝制转向伺服摇臂是遥控模型车辆转向执行端的核心传动连接件，主要适配25T花键输出轴的标准舵机，承担舵机输出扭矩到转向轮组的力传递作用，在1/10、1/8比例的越野、平跑、攀爬类遥控模型中应用广泛，也可用于小型自动化设备的小角度摆动执行机构末端。从实际使用场景来看，这类摇臂需要承受舵机高速正反转带来的瞬时冲击载荷，尤其是模型车在高速过弯、碾过障碍时，转向轮受到的地面反作用力会直接传导到摇臂上，因此零件的结构强度和安装定位精度直接决定转向系统的响应速度和可靠性。

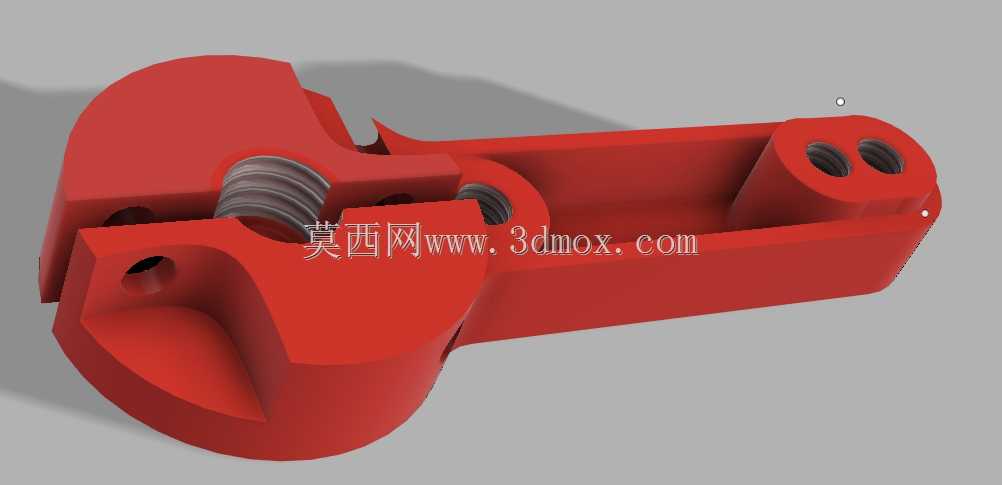

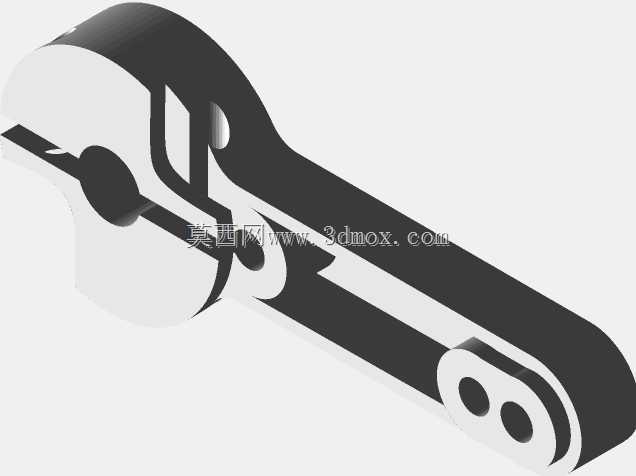

　　设计上采用一体式铝合金切削成型的结构，主体为长条形悬臂结构，一端为带开口夹紧缝的花键套结构，开口处预留锁紧螺纹孔，安装时通过锁紧螺丝收紧开口缝隙，能够完全抱紧舵机的25T花键输出轴，避免大扭矩输出时出现花键打滑、空程的问题。花键套的内齿参数完全匹配标准25T舵机输出轴的齿形规格，齿侧间隙控制在0.02mm以内，既保证装配顺畅，又能消除传动间隙带来的转向虚位。悬臂部分沿受力方向做了等强度优化，截面从花键端到末端逐渐收窄，在保证整体刚性的前提下尽可能降低零件自重，减少舵机的转动惯量负载，提升转向响应速度。

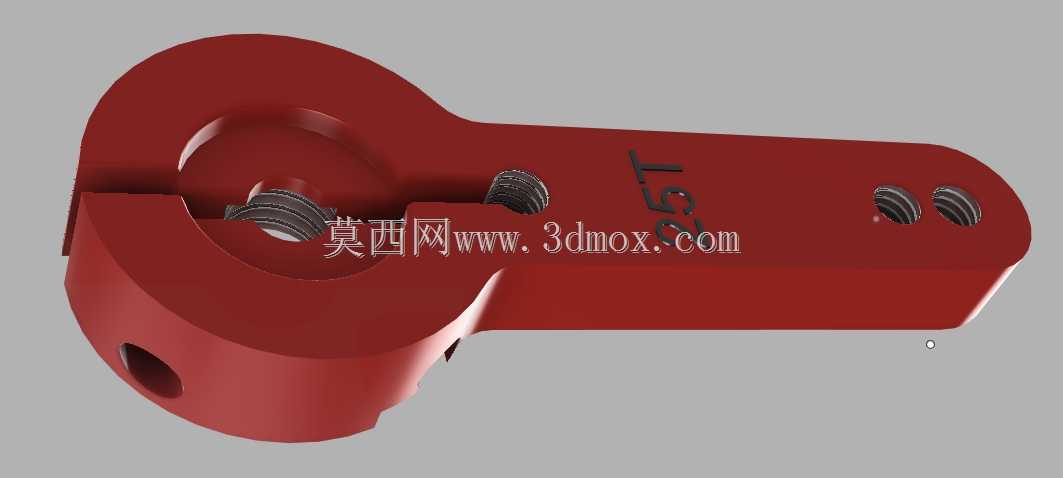

　　安装边界方面，花键套的内孔直径适配标准25T舵机输出轴的6mm基准直径，开口缝宽度1.5mm，配套M3锁紧螺丝实现夹紧固定；悬臂上沿长度方向布置了多组不同孔距的安装孔位，分别适配M2、M2.5规格的拉杆固定螺丝，孔位间距覆盖15mm到32mm的常用安装距，能够匹配不同车型的转向拉杆安装位置需求，用户可以根据实际转向行程的需要选择对应的安装孔，调整转向舵机的输出杠杆比，匹配不同转向力度和行程的使用需求。零件上的25T标识直接做在悬臂表面，方便装配时快速识别适配的舵机花键规格，避免错装其他齿数的摇臂导致花键损坏。

　　从功能特性来看，铝合金材质的摇臂相比原厂塑料摇臂具备更高的刚性和抗疲劳强度，在反复正反转冲击下不会出现塑料件常见的开裂、齿形滑牙问题，同时铝件的表面阳极氧化处理能够提升耐磨性能和耐腐蚀性，在户外复杂环境下使用也不会出现锈蚀问题。结构上的开口夹紧设计相比传统的顶丝固定方式，夹紧力分布更均匀，不会因为顶丝单点受力导致舵机输出轴变形，长期使用也能保持可靠的连接刚性。悬臂末端的多个安装孔位设计，让同一个摇臂可以适配不同的车型转向几何设定，不需要额外更换不同长度的摇臂就能完成转向行程和舵机保护阈值的调整，在模型调试和小型自动化设备搭建时具备更强的通用性。

　　实际装配时需要注意，锁紧开口螺丝时要保证两侧缝隙均匀收紧，避免单边受力导致花键套偏斜，出现舵机转动卡滞的问题；选择拉杆安装孔时，越靠近花键轴心的孔位，舵机输出的力越大，但转向行程越小，越远离轴心的孔位，转向行程越大，但舵机需要输出的扭矩更高，需要根据所用舵机的扭矩参数和车型的转向阻力匹配对应的孔位，避免舵机过载烧毁。零件的所有安装孔都做了倒角处理，装配时不会出现螺丝孔口毛刺导致的安装不顺问题，花键内孔的入口处做了0.2mm的导向倒角，对准舵机输出轴时可以快速导入，提升装配效率。
