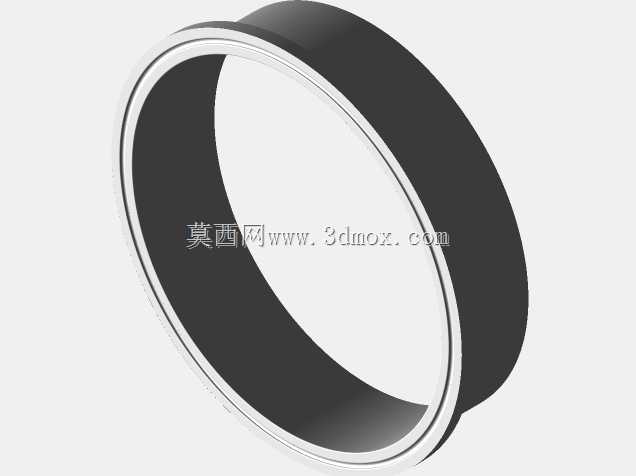

六英寸管道配套焊接套圈结构设计

　　在工业管路系统的现场安装作业中，焊接类套圈是实现管道与转动部件、轴承座过渡衔接的核心承压构件，这类零件的设计精度直接决定了管路对接后的同轴度、焊缝受力均匀性以及长期运行下的密封可靠性。不同于常规卡套式接头依赖挤压密封的形式，六英寸规格的焊接套圈需要适配公称直径六英寸的标准钢管，一端通过环焊缝与管道本体熔接为整体，另一端则需要嵌入轴承安装位的配合止口，承担管路转动端的径向定位与轴向限位作用，在流体输送管线、回转式管道接头、中低压工况的轴承配套管路结构中应用十分广泛。从实际工程选型的角度看，这类套圈的设计首先要匹配安装边界的尺寸约束：套圈的整体轴向宽度需要控制在轴承安装腔的预留间隙范围内，避免套圈端面与轴承保持架、密封端盖产生运动干涉；

　　套圈的内径尺寸要与对接钢管的外径保持合理的焊接公差，通常预留0.1至0.2毫米的装配间隙，既方便现场组对时的微调，也能保证焊缝根部能够完全熔透，避免出现未焊透、夹渣等焊接缺陷。套圈的外圆面设计有定位台阶，台阶的直径公差需要按照基孔制过渡配合的要求加工，确保套圈压入轴承座孔后不会出现径向窜动，台阶的端面与套圈轴线的垂直度公差要控制在0.02毫米以内，否则轴承安装后会出现端面受力不均的问题，长期运行下会导致轴承滚道偏磨，大幅缩短轴承的使用寿命。在结构细节的设计上，套圈的焊接端特意加工了15度的焊接坡口，坡口的钝边高度控制在1.5毫米左右，这个尺寸是结合现场手工电弧焊、氩弧焊两种常用焊接工艺的熔深特性确定的，

　　既能够保证焊接时不会出现烧穿问题，也能让焊缝填充金属与套圈本体、管道本体形成平滑的过渡，减少焊缝位置的应力集中。套圈与轴承配合的端面加工有0.5毫米的退刀槽，一方面是磨削加工端面时的工艺退刀需求，另一方面也能避免轴承内圈端面与套圈接触时出现边角干涉，保证轴承端面能够完全贴合在套圈的定位端面上，实现轴向预紧力的均匀传递。从材料选型的匹配性来看，这类套圈通常选用与对接管道同材质的碳素结构钢或低合金结构钢加工，避免异种钢焊接时出现的焊缝电化学腐蚀问题，套圈的非配合表面需要做喷砂除锈处理，配合表面则需要达到Ra1.6的表面粗糙度，既保证装配时的顺滑度，也能减少配合面之间的微观间隙，防止运行过程中出现微动磨损。在实际安装场景中，

　　这类焊接套圈往往需要先与管道完成组对焊接，再进行整体的去应力退火处理，消除焊接过程中产生的残余应力，避免后续加工或运行过程中套圈出现变形，导致轴承安装位的同轴度超差。焊接完成后，需要对套圈的定位外圆、配合端面进行二次精加工，修正焊接变形带来的尺寸偏差，保证最终的形位公差满足轴承安装的精度要求。不同于标准冲压类套圈的薄壁结构，这款六英寸焊接套圈的壁厚经过了承压强度校核，能够承受1.6兆帕的工作压力，在管路出现瞬时水锤冲击时，也不会出现套圈变形、焊缝开裂的问题，适配大多数工业给排水、低压油气输送、工艺流体管路的回转连接部位使用。在三维建模过程中，这类零件的建模逻辑需要优先保证工艺特征的完整性：焊接坡口的角度、钝边尺寸，定位台阶的圆角过渡，退刀槽的宽度与深度，这些细节特征不能随意简化，否则后续生成的工程图会缺失工艺信息，导致加工出来的零件无法满足现场安装要求。同时建模时需要严格按照对称结构进行特征构建，保证套圈的回转中心与坐标系轴线重合，方便后续在装配体中直接与管道、轴承、轴承座等零件完成同轴配合，减少装配约束的调整工作量。对于现场维护场景而言，这类焊接套圈的结构设计也考虑了后期更换的便利性，套圈的定位台阶与轴承座孔的配合长度控制在12毫米左右，过盈量控制在0.01至0.03毫米之间，既保证运行时不会松动，也能在检修时通过拉马顺利将套圈从轴承座中拔出，不会因为配合过紧导致拆卸时损坏轴承座的安装孔。
