适配21700电池的并排盒子模组结构设计

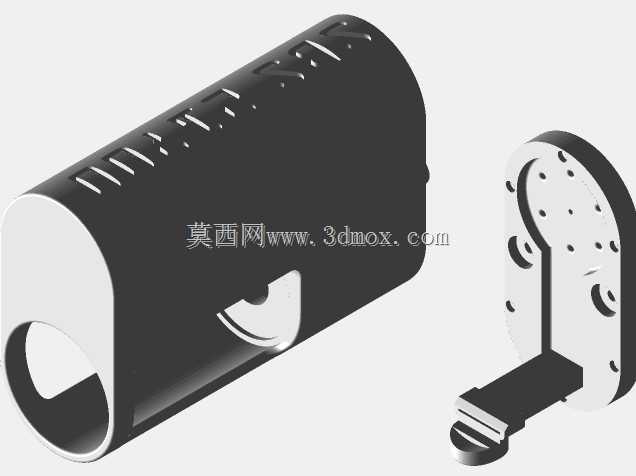

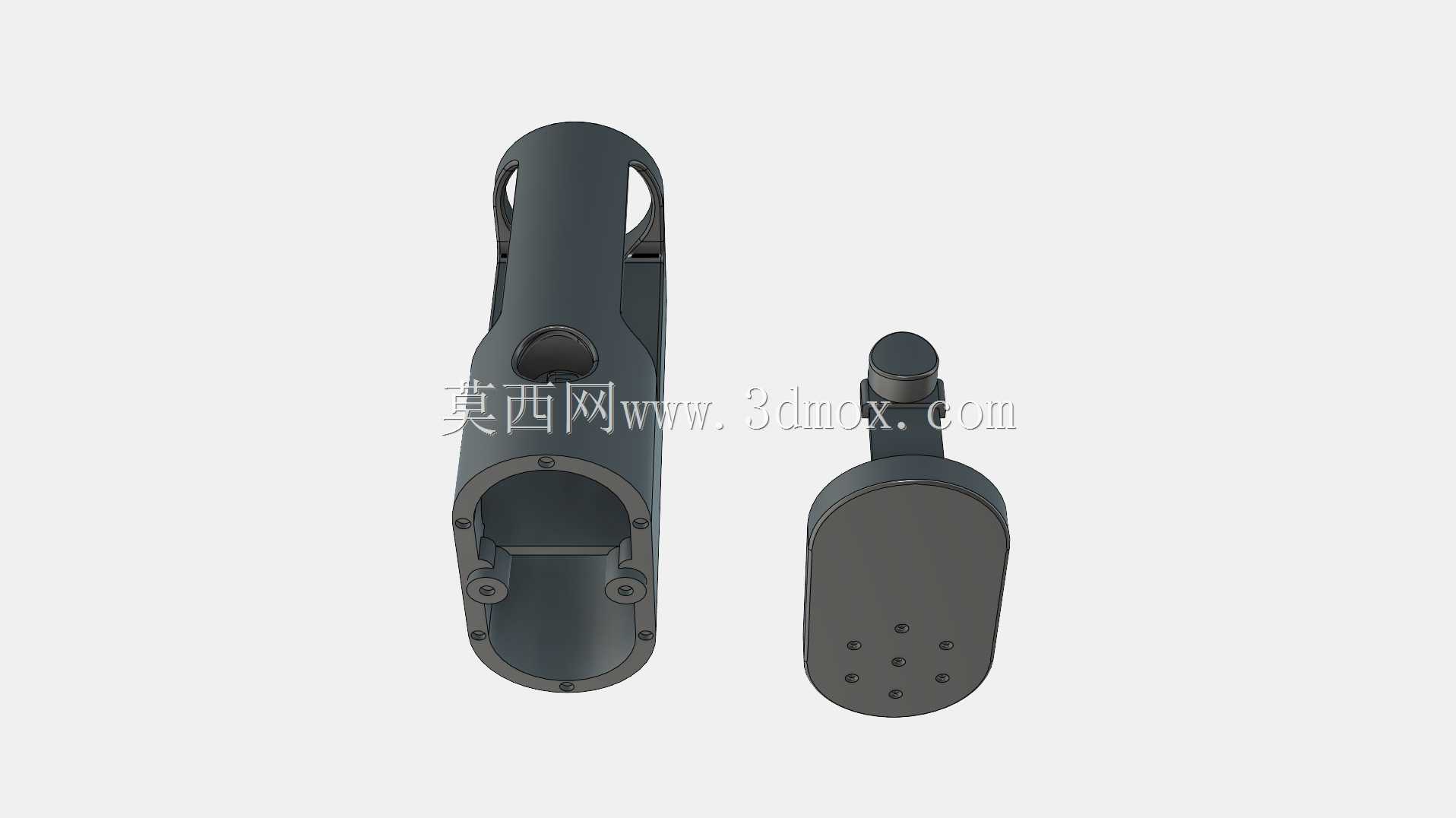

　　这款并排盒子模组的设计，核心围绕21700规格圆柱电池的集成搭载需求展开，最初的设计切入点是为适配高达24mm的雾化器安装预留足够的结构空间，同时兼顾日常携带的握持手感与组装维护的便捷性。从结构布局来看，整个模组采用分体式拼接设计，主体仓体与端盖通过磁吸结构实现快速扣合，不需要额外的螺丝紧固件，日常拆装更换电池或者清理内部积尘时，只需要稍用力即可分离端盖与主体，大幅降低了日常维护的操作门槛。磁吸结构选用8枚2x1mm规格的圆柱形钕磁铁，分别嵌入主体仓体与端盖的对应安装槽内，安装槽的深度与磁铁厚度完全匹配，装配后磁铁表面与结构件表面齐平，不会出现凸起刮手或者凹陷积灰的问题，同时磁吸力经过反复调校，既可以保证日常携带时端盖不会意外松脱，又不会因为吸力过大导致拆装困难。端盖部分集成了510连接器的安装位，连接器选用直径22mm的标准规格，安装位的同轴度公差控制在0.05mm以内，可以保证雾化器安装后不会出现歪斜、接触不良的问题，连接器的引脚预留了足够的走线空间，内部可以容纳铜带导电连接结构，铜带的走线槽在仓体内部做了下沉处理，不会与放入的21700电池产生干涉，同时走线槽边缘做了R0.5的圆角处理，避免装配时刮破铜带表面的绝缘层造成短路风险。仓体内部的电池仓尺寸严格匹配21700电池的外形公差，单节电池的容纳空间直径预留0.2mm的装配间隙，既可以保证电池顺利放入，又不会因为间隙过大导致电池在仓内晃动产生异响，

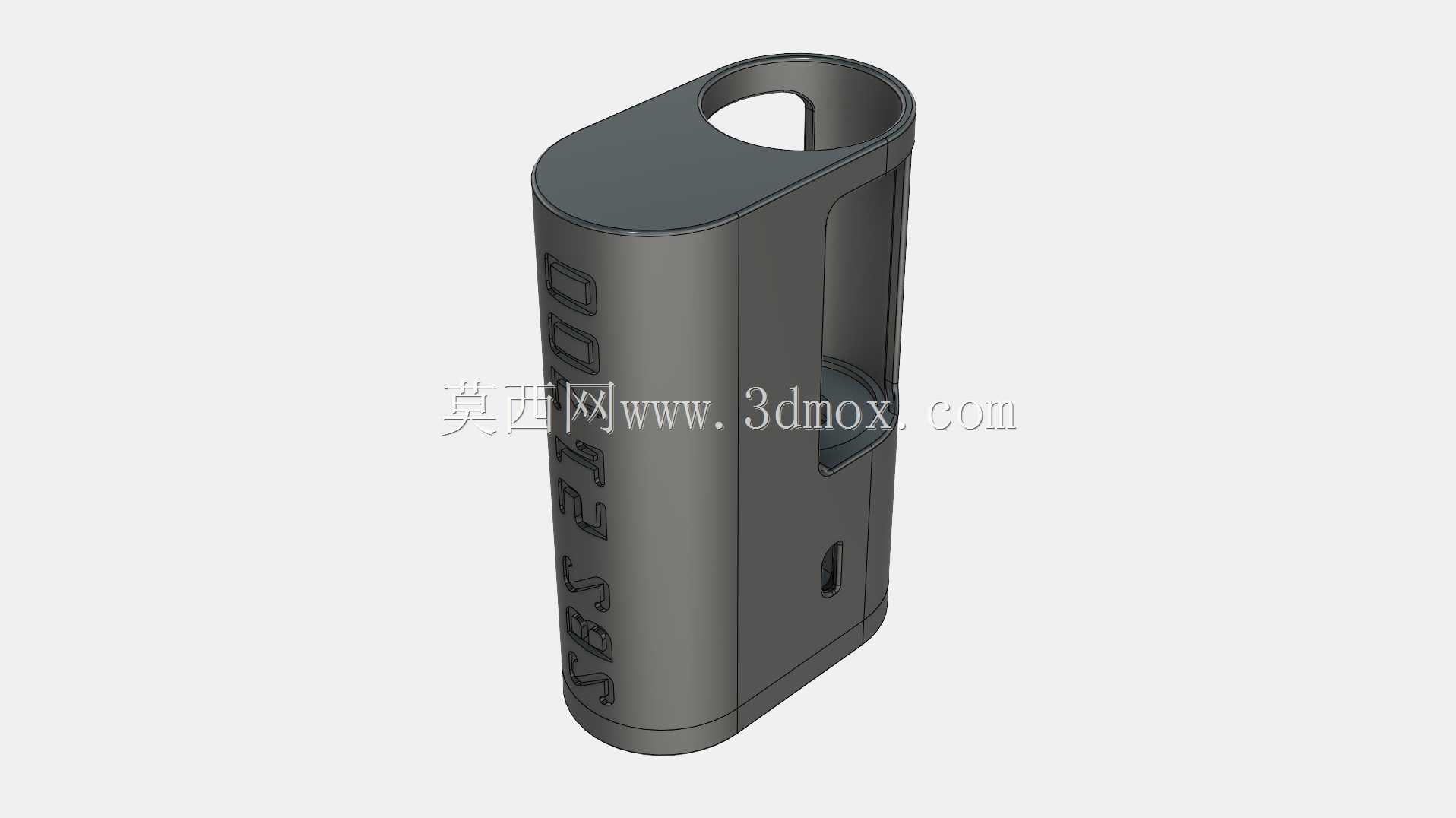

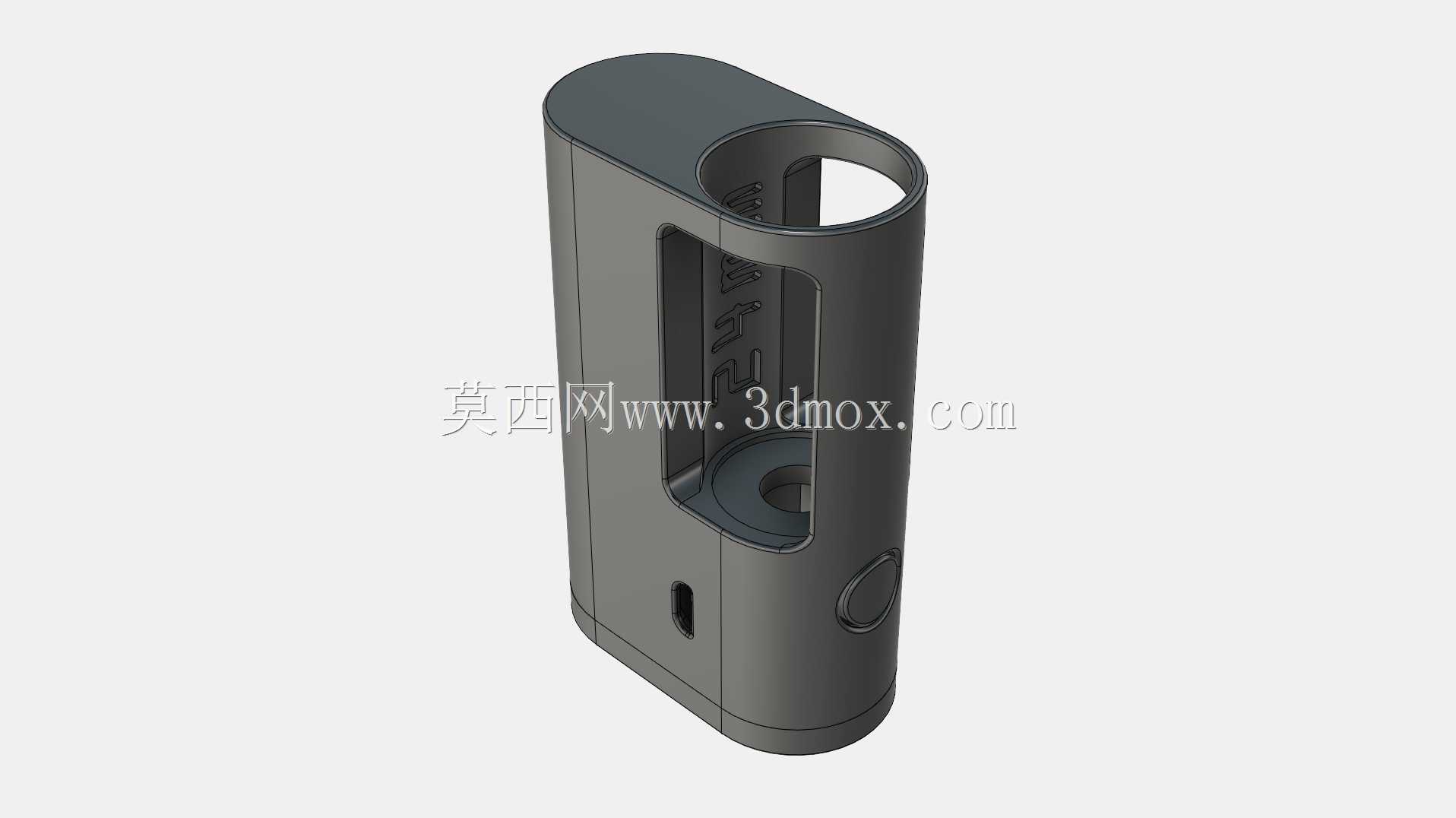

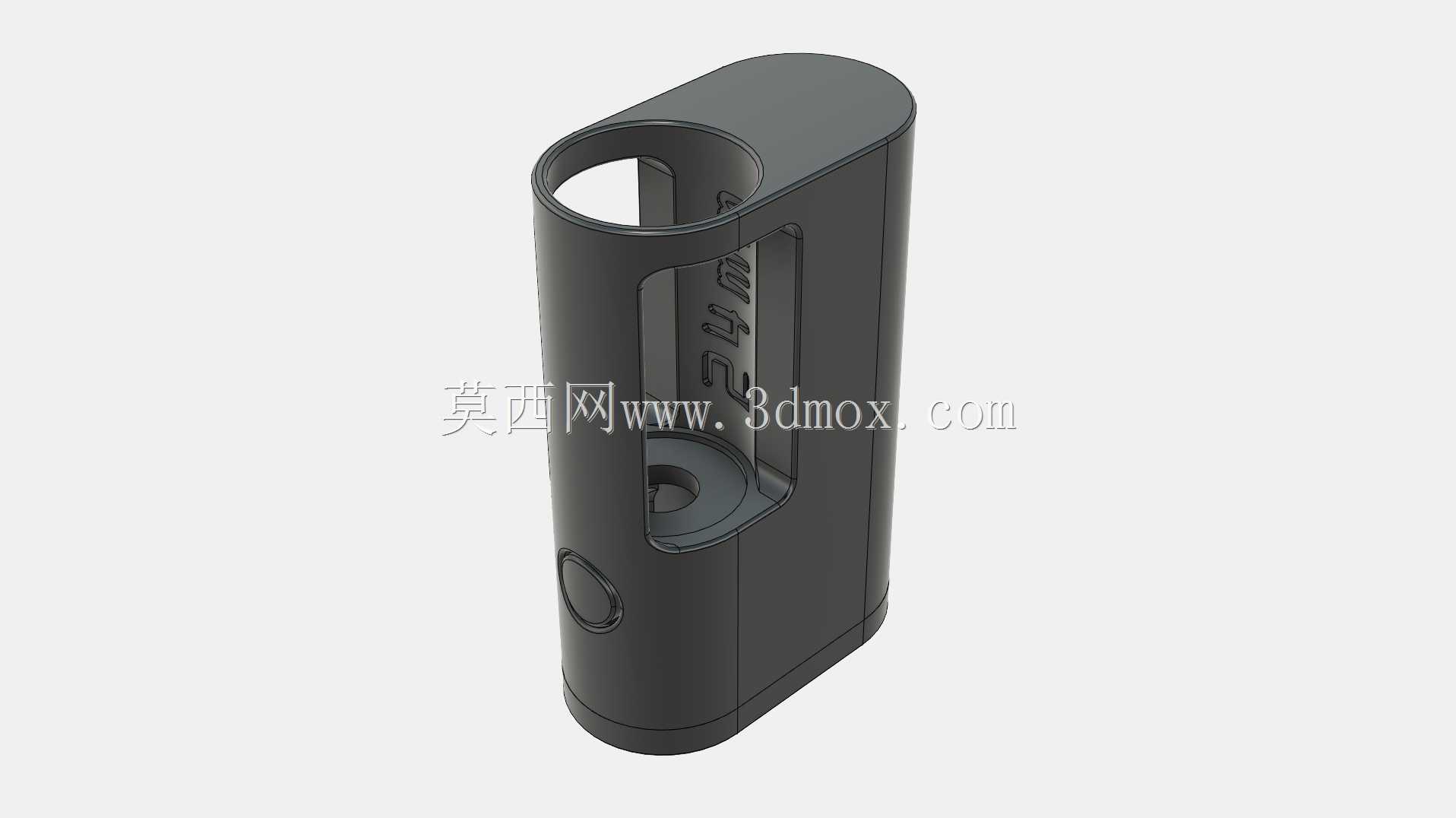

　　电池仓的尾部预留了18650规格微型USB充电板的安装位，充电板选用22x17mm的通用尺寸，安装位周围设计了卡扣结构，可以直接将充电板卡入固定，不需要额外打胶或者螺丝固定，充电接口对应位置在仓体侧壁开有标准的USB开口，开口边缘做了倒角处理，插拔充电线时不会刮伤线材外皮。从外形设计来看，仓体侧壁做了多道平行的防滑凹槽，凹槽深度0.8mm，宽度1.2mm，间距2mm，既可以提升握持时的摩擦力，避免手滑掉落，又可以在一定程度上提升仓体的结构强度，减少薄壁结构的变形量，仓体与端盖的拼接处做了错位止口设计，止口配合间隙控制在0.1mm，拼接后外观缝隙均匀，同时可以起到一定的防尘作用，避免日常使用时灰尘从拼接缝隙进入仓体内部。

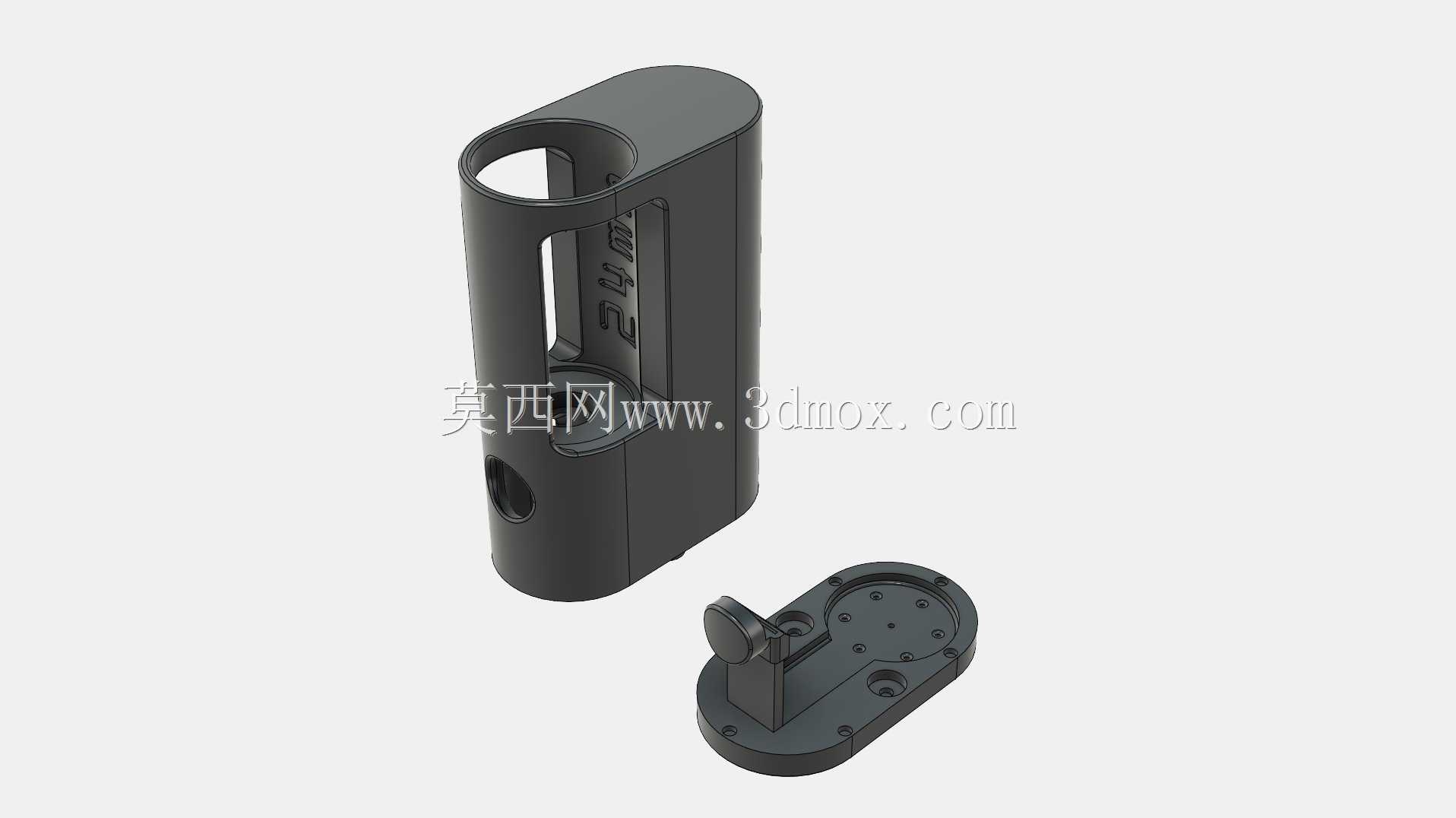

　　端盖部分除了磁吸安装位与510连接器安装位之外，还设计了对应的导电接触弹片安装槽，弹片选用磷青铜材质，表面镀镍处理，既保证导电性能，又具备足够的弹性，可以在电池放入后持续提供稳定的接触压力，避免因为震动导致接触断电的问题。整个结构的壁厚统一设置为1.5mm，在保证结构强度的前提下尽可能控制整体重量，适合采用3D打印工艺进行小批量制作或者个人DIY制作，所有的安装孔位、卡槽位置都做了对应的拔模斜度处理，拔模角度设置为1度，不管是采用FDM工艺还是光固化工艺打印，都可以顺利脱模，不需要额外做支撑结构或者后期大量打磨处理。在实际使用场景中，这款模组可以作为个人DIY雾化设备的主体承载结构，

　　也可以经过简单修改后作为小型便携电子设备的双电池供电仓使用，内部的空间预留足够容纳基础的保护电路模块，不需要额外改动主体结构即可增加过充过放保护、短路保护等功能，整体的安装边界尺寸经过优化，握持时的宽度与厚度都符合人体工程学设计，单手握持时手指可以自然贴合侧壁的防滑凹槽，长时间握持也不会产生明显的硌手感。结构设计时充分考虑了不同加工工艺的适配性，除了3D打印之外，也可以采用CNC铣削工艺使用铝合金或者工程塑料进行加工，所有的转角位置都做了圆角处理，避免应力集中导致的结构开裂问题，磁吸结构的安装位设计了定位凸点，装配磁铁时可以快速定位，不会出现磁铁装反导致同极相斥无法吸合的问题。
