3D打印设备性能基准测试校验件

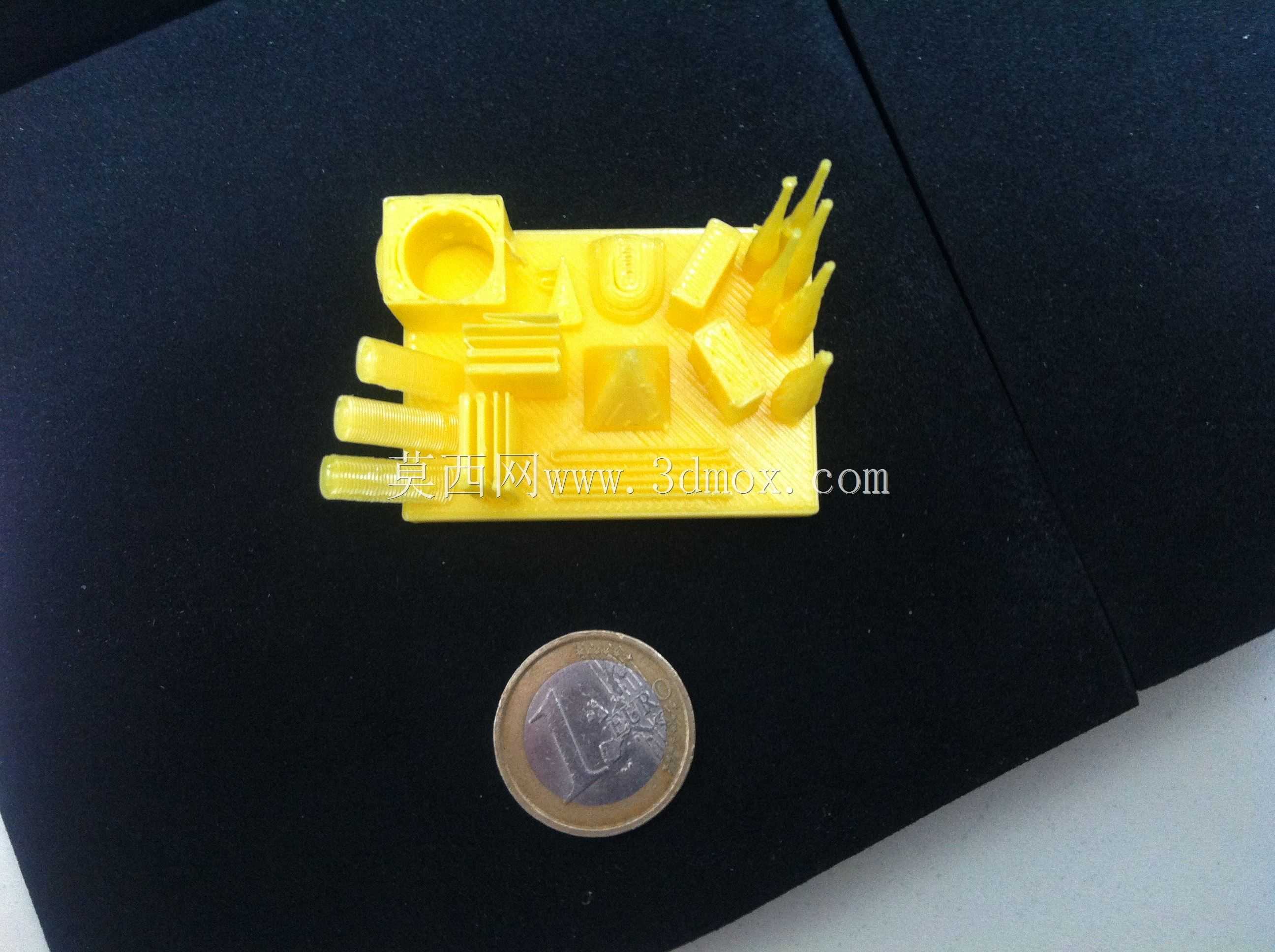

　　在增材制造设备的性能验证环节，这类集成多特征的测试件是核心校验载体，区别于单一尺寸的测试块，它把各类典型打印特征整合在同一基板上，一次打印即可覆盖设备全维度性能的校验需求，无需多次更换测试模型，能大幅缩短设备调试、工艺验证的周期。从实际应用场景来看，不管是新设备入厂验收、不同批次耗材适配验证，还是打印参数迭代后的效果校验，甚至是设备长期使用后的精度衰减排查，都能通过打印该测试件完成快速评估，不需要依赖专业计量设备做全尺寸扫描，一线操作人员通过目视、简单量具测量就能快速定位问题。

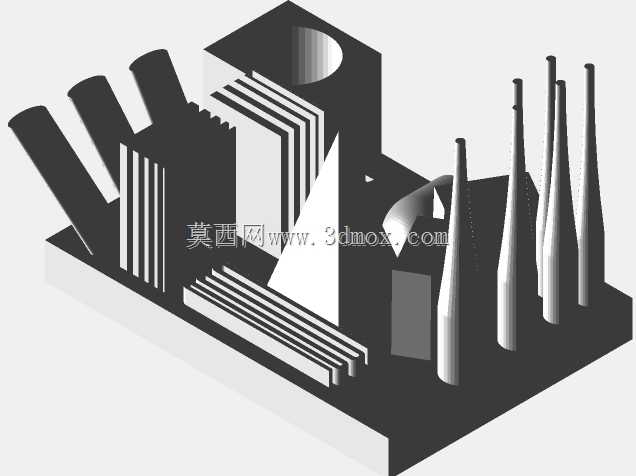

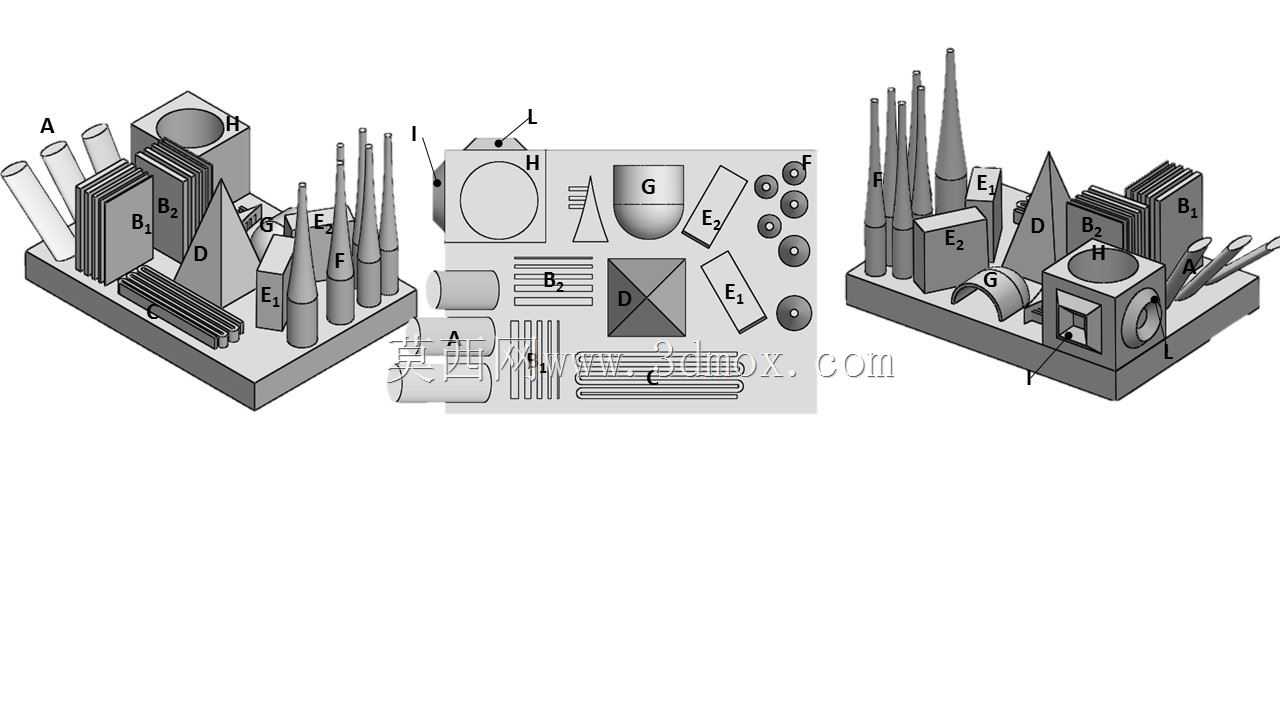

　　设计思路上，测试件的所有特征排布都围绕“无支撑打印”原则展开，所有凸起、悬空结构的角度都控制在对应3D打印工艺的自支撑临界角度范围内，避免支撑结构带来的表面质量干扰，保证测试结果完全反映设备本身的成型能力，不会因为支撑去除的二次加工影响缺陷判断。不同区域的特征对应不同的性能校验维度：阵列排布的不同直径圆柱特征，用来验证设备XY平面的圆度成型能力、小尺寸特征的成型极限，判断最小可稳定成型的孔径、轴径尺寸，这对打印精密装配类零件至关重要；不同高度的锥柱结构，用来校验Z轴方向的运动精度、层厚一致性，排查Z轴丝杠间隙、步进电机丢步带来的高度偏差，同时能反映斜面的阶梯效应明显程度，评估不同层厚参数下的表面质量。

　　不同厚度的薄壁、间隙特征，用来验证设备的最小壁厚成型能力、细小缝隙的分辨能力，这直接决定了打印薄壁壳体、配合间隙结构时的工艺下限，很多日常打印中出现的薄壁穿孔、间隙堵死问题，都能通过这部分特征提前预判。带字母标识的平面区域，用来验证平面平整度、表面纹理均匀性，排查打印过程中的振纹、过挤出、欠挤出问题，同时标识字符本身也能测试小尺寸凸起特征的清晰度，判断设备对细节的还原能力。半球形、内凹曲面特征，用来验证曲面成型的连贯性，排查曲面分层错位、表面橘皮纹等问题，对应日常打印中曲面类零件的成型质量。不同角度的悬空桥接结构，用来测试设备的桥接打印能力，确定无支撑状态下可稳定打印的最大桥接长度，为后续零件设计的悬空结构尺寸提供参考，减少不必要的支撑添加。

　　从安装边界和尺寸设计来看，整个测试件的基板尺寸控制在常规桌面级3D打印机的成型幅面中心区域，不需要占用整个成型平台，打印耗时短，耗材消耗少，单次打印的材料成本控制在极低水平，适合频繁打印做工艺迭代验证。所有特征的高度统一控制在较低范围，避免过高打印带来的翘曲变形干扰，保证所有测试特征都在同一成型高度区间内，排除Z轴不同位置的精度差异影响。测试件的基板底部做了平整化处理，能直接贴合打印机平台，不需要额外添加底座或 raft 结构，打印完成后可直接取下，不会因为底部粘连破坏测试特征。

　　在实际设备调试过程中，操作人员可以通过各特征的成型状态，反向调整工艺参数：如果细小圆柱出现弯曲、断裂，说明打印速度过快或冷却不足；如果薄壁结构出现厚度不均，说明挤出量校准存在偏差；如果锥面阶梯效应过于明显，可适当降低层厚或调整外壁打印速度；如果桥接结构出现下垂，可调整桥接打印速度、冷却风量或桥接挤出倍率。相较于零散的单特征测试，这种集成式测试件能保证所有特征在完全相同的工艺参数、相同的设备状态下成型，避免多次打印的环境差异、设备状态波动带来的测试误差，让不同参数、不同设备之间的性能对比更具参考性。对于3D打印服务提供商、设备研发人员、高校增材制造实验室而言，这类测试件是日常工艺验证、设备性能对标不可或缺的工具，能建立统一的性能评估基准，让不同设备的成型能力有可量化的对比依据，而非依赖主观的打印效果判断。
