Ender6双直线导轨Z轴升级固定支架

　　这套Z轴直线导轨安装支架，面向桌面级FDM熔融沉积成型设备的运动精度升级场景，针对原有Ender6机型Z轴采用塑料滑轮导向带来的长期运行磨损、间隙累积、打印层高漂移、X轴横梁升降不同步等常见痛点做结构替代设计，适配将原厂Z轴滑轮导向组件替换为双根450mm长度MGN12微型线性直线导轨的改装需求，属于3D打印设备运动系统改造的专用安装固定件。

　　从实际设备运行的工况出发，原厂Z轴依靠塑料V轮卡在铝型材槽内滚动导向，长期承受X轴横梁、挤出机构、热端组件的交变载荷，滑轮磨损后会出现径向窜动，Z轴升降过程中横梁出现俯仰偏摆，直接反映在打印件上就是层高不均、表面层纹错位、大尺寸模型Z向尺寸偏差，甚至高速打印时出现共振纹。这套支架的核心作用，就是把两根MGN12导轨的滑块安装面、导轨定位面完全和设备原有铝型材框架的安装基准对齐，不需要对原厂机架做切割、焊接类不可逆修改，所有安装点位都复用原厂型材的T型槽固定位。

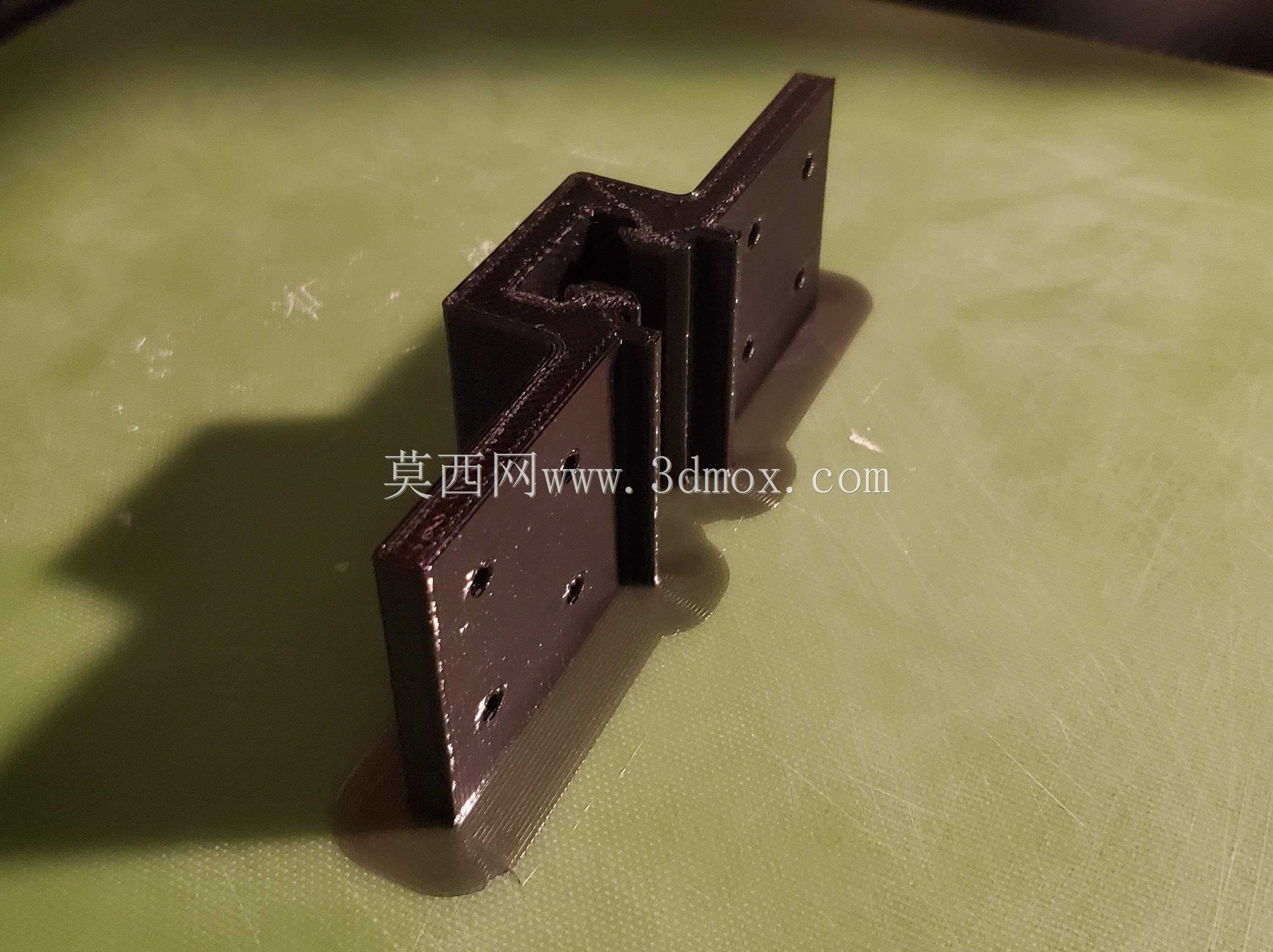

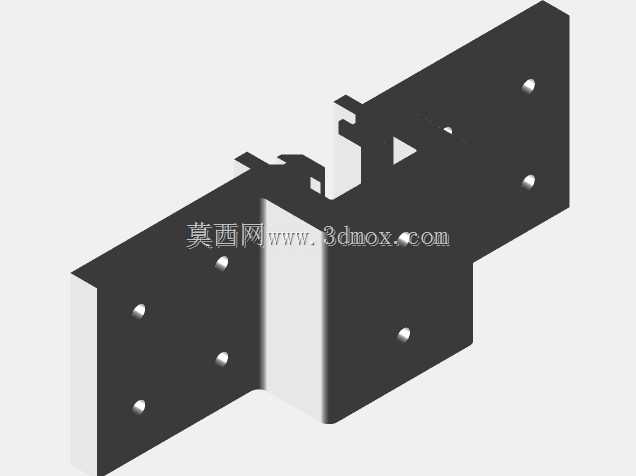

　　结构设计上，支架整体为折弯成型的板式安装座，两侧对称布置导轨贴合基准面，板面预留的所有安装孔位完全对应改装所需紧固件规格：导轨与支架连接采用M3×12mm内六角螺钉配垫圈，支架与型材T槽连接采用M3 T型螺母搭配M3×14mm外六角螺钉，滑块与X轴横梁连接采用M3×18mm内六角螺钉，所有孔位的孔边距、同轴度都按照装配公差做了预留，打印制作时不需要额外做孔位扩修，只要去除打印支撑残留的毛刺即可直接穿装螺钉。

　　安装边界方面，支架的外形轮廓完全避让原厂Z轴的行程空间，不会和X轴横梁上下运动的极限位置发生干涉，支架贴靠在2020/2040铝型材的立面时，定位凸边可以直接卡入型材的侧边棱，预装时不需要额外手扶对齐，单人即可完成导轨的初紧、找正、终紧流程。设计时特意在支架和导轨贴合的位置做了v型定位槽，导轨底面贴紧槽面后自然保证和Z轴运动方向的平行度，不需要百分表反复打表校正，大幅降低普通用户改装线性导轨的调试门槛。

　　从3D打印制作的工艺适配性来看，该支架属于无悬空大角度的板式结构，打印时不需要添加任何支撑结构，采用100%填充密度打印即可获得足够的结构刚性，即便是PLA材质，依托Ender6原厂机箱自带的封闭热腔，腔体内温度可以稳定维持在六十摄氏度以上，完全可以承受Z轴运动的静态载荷与交变振动；如果用户设备没有主动加热热腔，也可以选用ABS、PETG等耐温韧性更好的耗材制作，长期运行不会出现支架蠕变变形。

　　实际装配逻辑上，改装时先断电拆下设备后面板，手动将Z轴热床降到最低位置，拆除原有Z轴的滑轮组件、张紧螺钉，把两个支架分别固定在左右两侧立柱型材的预设位置，先将MGN12导轨用螺钉预紧在支架的定位面上，滑动导轨滑块确认全程无卡滞之后再依次锁紧所有螺钉，最后把X轴横梁和两个导轨的滑块连接固定，全程不需要额外加工定制金属转接件。设计时特意校核了安装后的空间间隙：导轨安装完成后，2020型材和导轨背面之间预留了足够的走线空间，不会挤压原厂的Z轴电机线、限位开关线，同时支架的突出厚度完全控制在原有滑轮组件的外轮廓尺寸以内，不会额外占用机箱内部的打印幅面空间，原有最大打印尺寸不会因为改装导轨出现缩减。

　　长期运行场景下，线性导轨的滚动摩擦阻力远小于原厂塑料滑轮，Z轴电机的负载扭矩明显降低，升降运行更平顺，配合Klipper固件的输入整形、压力提前调校，可以彻底消除Z轴导向间隙带来的打印层纹缺陷，大幅提升大尺寸模型、高精度功能件的打印一致性，支架本身作为导轨和型材之间的转接基准，刚性远高于原厂塑料滑轮座，不会因为长期受力出现开裂、滑牙问题。
