带挂孔AirTag定位器保护外壳结构设计

　　日常随身物品防丢场景中，AirTag作为小型蓝牙定位终端，其本身无自带挂接结构，且外壳抗刮蹭、抗跌落性能有限，需要配套保护外壳实现挂装与防护功能，这款带一体挂孔的环形保护壳正是针对该需求设计的结构件。从实际使用场景出发，该外壳适配日常钥匙串挂载、背包挂点固定、宠物项圈挂载等多种使用环境，需要兼顾安装便捷性、固定可靠性与日常使用的抗冲击性能，避免定位器在随身晃动、剐蹭、意外跌落时从壳体内脱出，同时不能遮挡定位器的信号传输路径，保证蓝牙信号的正常收发。

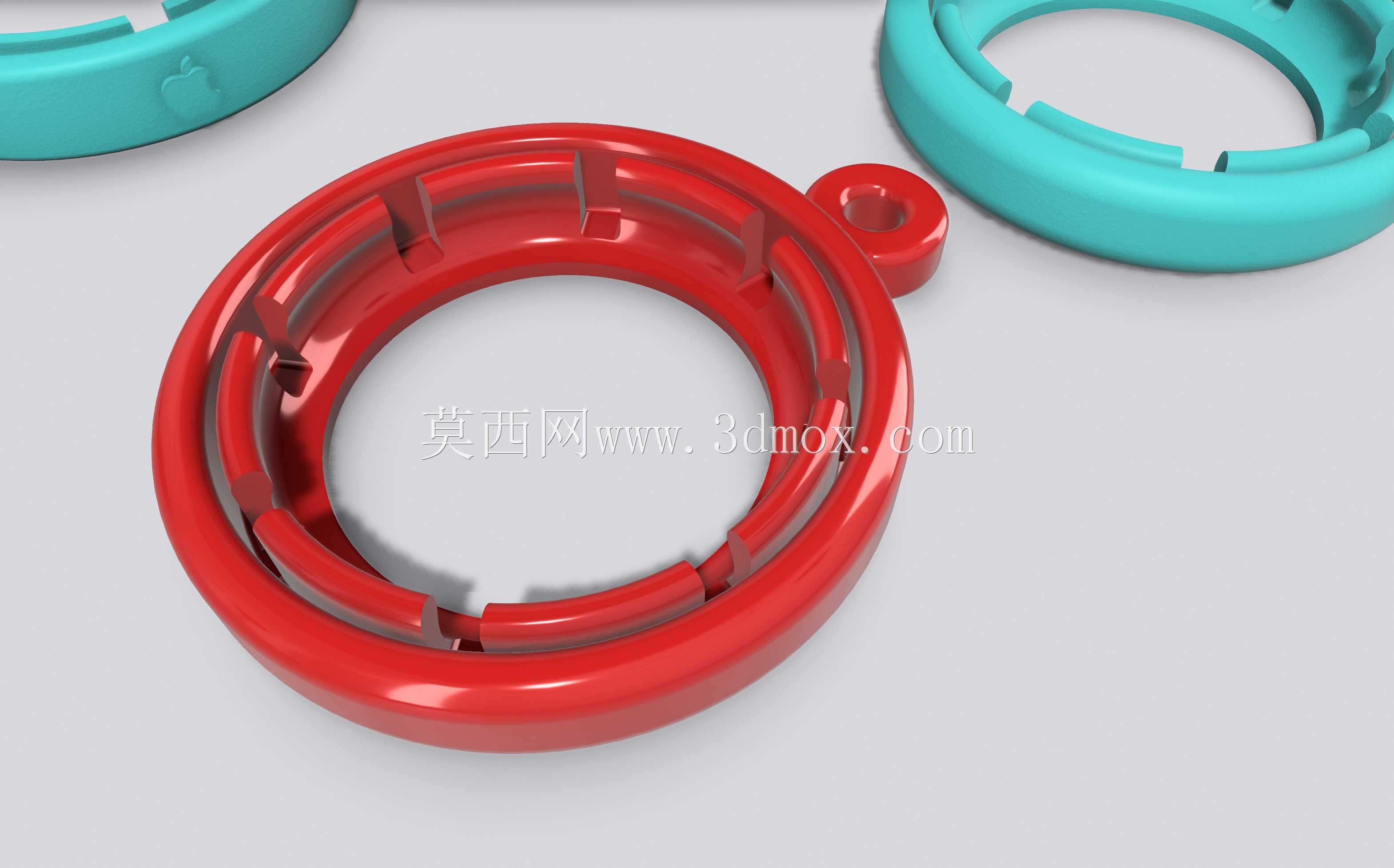

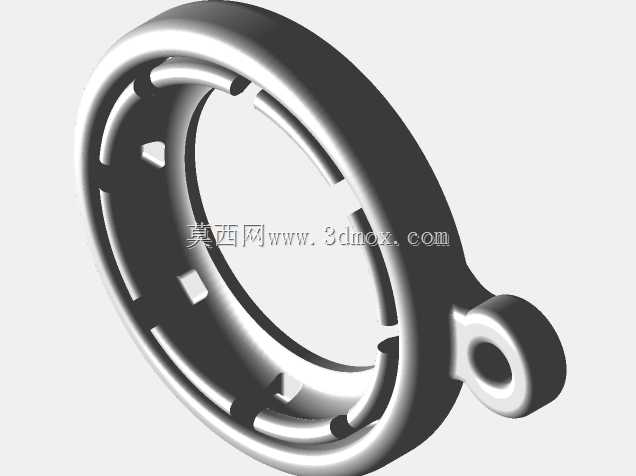

　　结构设计上，整体采用环形中空主体加侧边一体挂耳的布局，中空内圈尺寸完全匹配AirTag的圆形外轮廓，内圈周向均匀分布多道向内凸起的弹性卡扣筋位，卡扣的导入端做了15度斜角导向，安装时只需将AirTag对准内圈轻压，卡扣受力向外产生弹性形变，待定位器完全卡入到位后，卡扣回弹卡入定位器侧面的预留凹槽，实现轴向与径向的双向限位，不需要额外的粘接或者紧固件固定，徒手即可完成拆装，更换电池时无需借助工具即可拆开外壳，操作门槛极低。侧边的挂耳与主体为一体结构，挂耳中心开设圆形通孔，孔边做了R0.8的圆角过渡，避免应力集中导致挂耳在受拉时断裂，通孔尺寸适配常规钥匙圈、登山扣的线径，既可以直接穿入普通钥匙环，也能搭配快挂扣实现快速拆装，挂耳与主体连接位置做了加厚的过渡筋，模拟日常挂载1kg以内随身物品的晃动工况下，该位置的疲劳寿命可满足长期使用需求，不会出现连接处断裂的问题。

　　外壳的壁厚设计遵循塑胶件成型的均匀壁厚原则，主体壁厚控制在1.8mm，卡扣位置的壁厚做了局部减薄至1.2mm，保证卡扣具备足够的弹性变形量，同时不会因为壁厚过大导致注塑成型时出现缩痕、气泡等缺陷，外壳外表面做了圆弧过渡处理，没有尖锐棱角，放在口袋或者包内时不会勾刮织物，也能在跌落时通过圆弧面分散冲击力，降低壳体开裂的风险。内圈与AirTag接触的位置预留了0.1mm的间隙，避免尺寸公差导致安装过紧，同时卡扣的凸起高度控制在0.7mm，既保证足够的卡接量防止定位器脱出，又不会因为卡接过紧导致拆装困难，甚至刮伤定位器的表面涂层。

　　安装边界方面，该外壳整体外轮廓直径比AirTag本体大6mm左右，挂耳突出主体外圆4mm，整体厚度比定位器厚1mm，安装后整体尺寸紧凑，不会因为加装外壳导致体积过大影响便携性，外壳的正面与背面都做了0.5mm的凸边，当外壳平面接触桌面或者其他硬物时，凸边先接触接触面，避免AirTag的表面直接被刮擦，同时凸边的高度不会遮挡定位器的发声孔，保证定位器触发寻物提示音时，声音可以正常传出，不会被外壳封闭导致音量衰减。针对日常使用中可能遇到的雨水泼溅、手汗侵蚀等情况，壳体结构没有多余的拼接缝隙，整体为单一部件，不存在拼接缝进水的问题，塑胶材质本身具备一定的耐腐蚀性，日常接触汗液、少量雨水不会出现锈蚀或者材质脆化的问题。

　　从建模逻辑来看，该结构先绘制主体环形的旋转轮廓，通过旋转命令生成基础主体，再绘制侧边挂耳的拉伸轮廓进行布尔合并，之后在内圈位置阵列生成卡扣筋位，对所有锐边进行倒圆角处理，最后对挂耳孔、卡扣导向面做细节优化，整个建模过程全参数化驱动，关键尺寸都设置了参数关联，如果后续需要适配其他尺寸的圆形定位器，只需要修改内圈直径、卡扣位置等核心参数，即可快速生成适配的外壳模型，不需要重新绘制整体结构，能大幅缩短同类型产品的改型设计周期。在结构验证阶段，通过模拟1.2米高度自由跌落至水泥地面的工况，壳体的变形量在弹性形变范围内，卡扣位置不会出现松脱，壳体本身也不会出现开裂，完全满足日常随身使用的强度要求，同时环形中空的结构不会遮挡定位器的信号传输路径，实际测试蓝牙信号强度与裸机使用时基本一致，不会因为外壳的屏蔽作用影响定位精度与连接稳定性。
