MG996R大扭矩金属齿轮舵机结构

　　在航模飞控、小型机器人关节驱动、智能小车转向控制、自动化设备点位执行等场景里，这类大扭矩舵机是非常常见的末端执行元件，很多做小型自动化装置、竞赛机器人的结构工程师，在选型阶段都会优先考虑同规格的成熟舵机方案，省去从零设计小型伺服执行机构的周期。从结构上看，这款舵机采用标准的矩形主体外壳，上下壳体通过卡扣与定位柱组合装配，侧面预留的两个带安装孔的固定耳是核心安装基准，安装耳的孔位间距、孔径都符合通用舵机的安装规范，能直接适配市面上绝大多数标准舵机支架、摇臂配件，不需要额外做转接件加工。顶部的输出轴采用齿形花键结构，配套的金属输出齿轮能承受更大的冲击载荷，相比塑料齿轮的同尺寸舵机，堵转扭矩提升明显，在遇到负载突变的时候不容易出现扫齿故障，适合需要带动一定重量负载做角度摆动的工况。

　　设计层面，这款舵机的内部布局遵循了成熟舵机的经典架构，直流驱动电机布置在壳体内腔一侧，通过多级减速齿轮组将电机的高转速低扭矩输出，转化为输出轴的低转速高扭矩摆动输出，齿轮组的啮合间隙控制在合理范围，既保证转动顺畅不会卡滞，又能减少回程间隙带来的控制精度误差。输出轴末端集成的电位器与控制电路板连接，实时反馈输出轴的当前角度，配合外部输入的PWM控制信号，就能实现0到180度范围内的角度定位，定位精度能满足绝大多数小型执行机构的需求。外壳的设计充分考虑了安装兼容性，主体的长宽高尺寸符合标准舵机的尺寸规范，固定耳的位置与安装孔中心距和市面上同标号舵机完全一致，替换安装的时候不需要修改原有设备的安装位，不管是替换故障舵机还是做设备升级，都能直接装配。

　　实际应用中，这类舵机常被用在遥控模型的舵面控制，比如固定翼航模的副翼、升降舵驱动，遥控车的转向机构控制，也会被用在小型机械臂的关节驱动，桌面级自动化装置的料门开合、工位切换执行，甚至很多智能家居的电动开合结构里也能看到同类型舵机的身影。在做结构设计适配的时候，需要注意预留出舵机引线的出线空间，避免装配的时候压线导致线路破损，同时安装面要保证平整，避免固定耳受力不均导致壳体变形，影响内部齿轮的正常啮合。输出摇臂的安装需要对准输出轴的花键齿，锁紧螺丝的扭矩要控制在合理范围，避免螺丝过紧导致输出轴转动卡滞，或者螺丝过松导致负载作用下摇臂打滑。

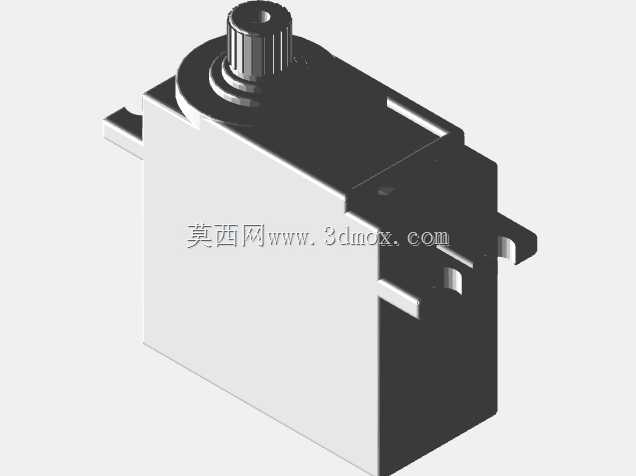

　　从结构建模的角度看，这个模型完整还原了舵机的外部轮廓、安装孔位、输出轴齿形细节，在做整机装配设计的时候，可以直接调用这个模型做干涉检查，提前验证安装空间是否足够，摇臂摆动范围内是否会和周边结构产生碰撞，减少实物装配阶段的修改次数。模型的壳体分型面、固定耳的倒角细节都做了还原，能直观看到实际产品的装配关系，对于刚接触小型执行元件选型的结构设计人员来说，也能通过这个模型快速了解标准舵机的外形特征与安装规范，在后续设计中快速匹配对应的安装结构，避免出现孔位不对、空间不足的低级设计错误。在做负载匹配的时候，需要结合舵机的额定扭矩参数匹配对应的负载重量，避免长时间超负载运行导致齿轮过度磨损或者电机过热烧毁，安装的时候尽量让输出轴的受力方向与齿轮的承载方向一致，减少径向载荷对输出轴轴承的额外磨损，延长舵机的实际使用寿命。
