ESP32开发套件防护外壳结构设计

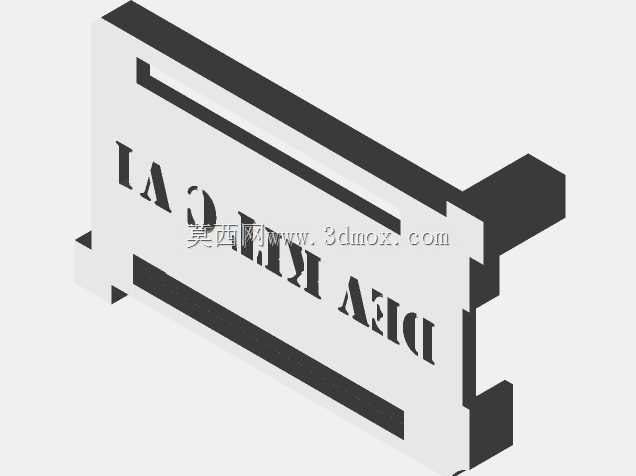

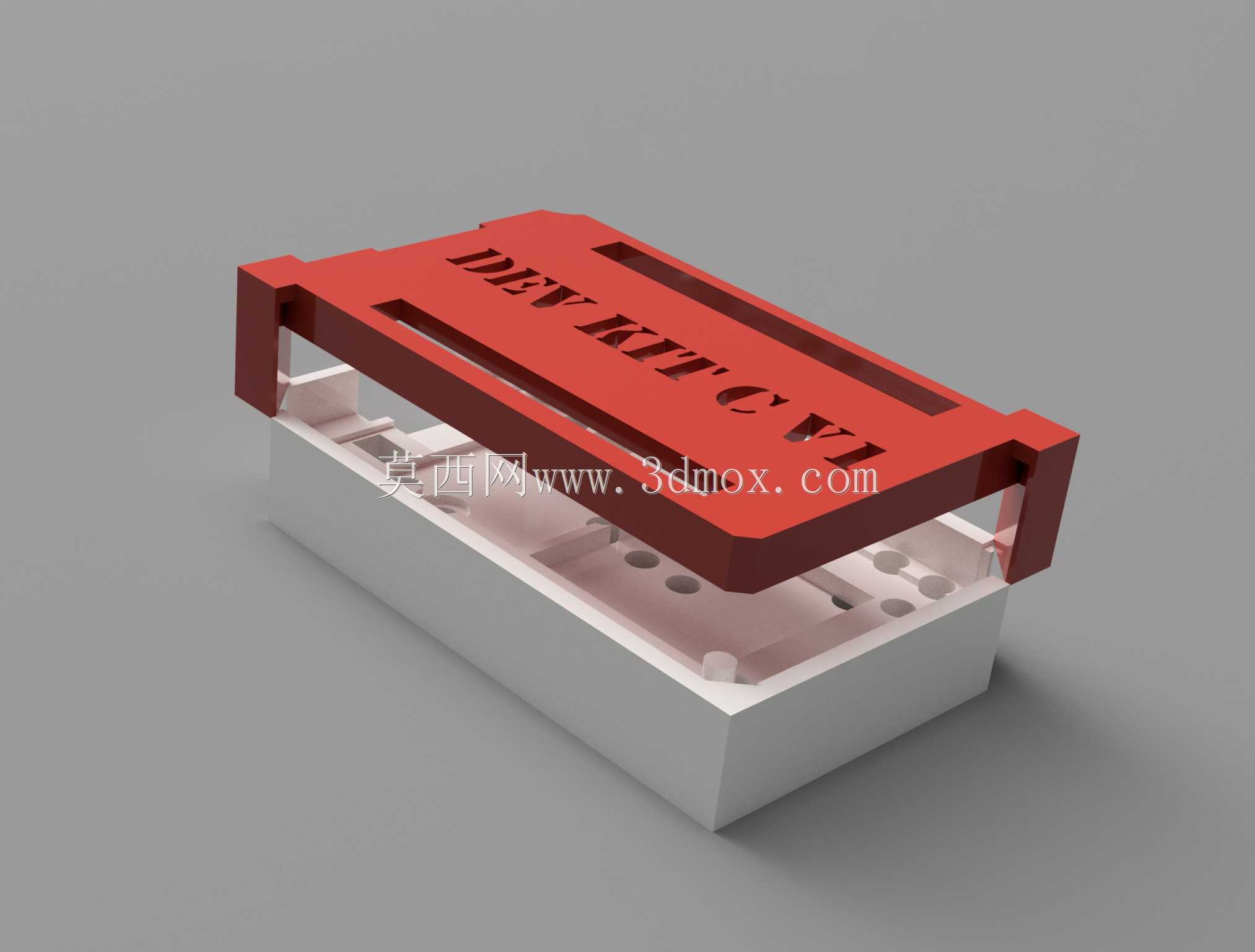

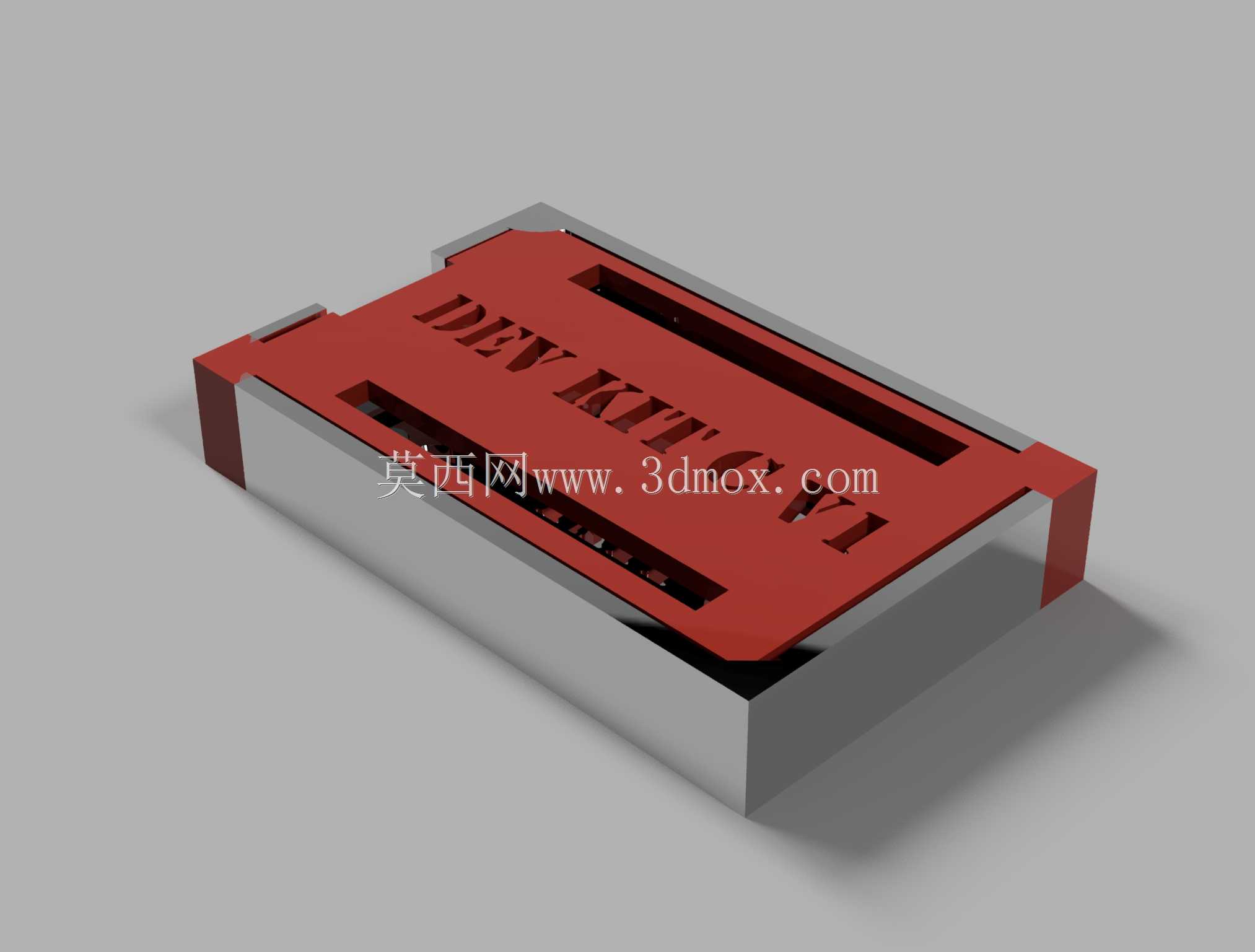

　　这款适配Wroom32-Esp32开发套件的防护壳体，在嵌入式硬件开发、工业现场传感节点部署、小型物联网终端搭建场景中有着明确的实用定位。日常做原型验证时，裸露的开发板PCB边缘容易被工作台面的焊锡渣、金属碎屑短路，接插件反复插拔也容易让板载排针出现虚焊偏移，这款壳体的核心作用就是给核心板提供物理防护，同时不影响开发调试过程中的接口操作。从结构设计逻辑来看，壳体采用上下分体式扣合结构，上盖做了下沉式开槽，刚好避让开发板上的USB接口、排针排母以及板载按键，不需要额外做接口转接就能直接完成程序烧录、外设接线操作。上盖表面预留的镂空区域对应板载的LED指示灯位置，设备运行时的状态指示可以直接透过镂空区域观察，不需要额外开孔加装导光件，

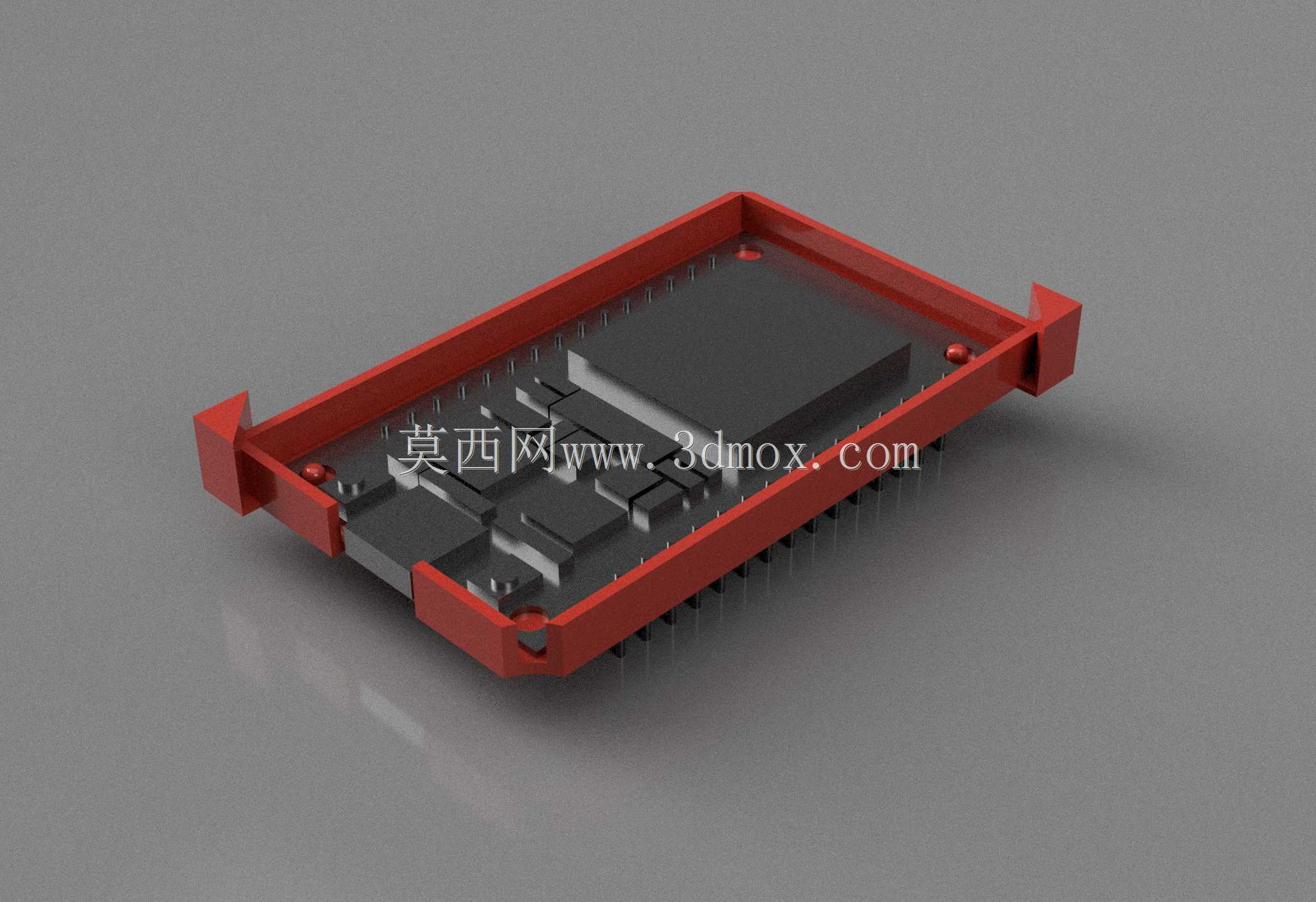

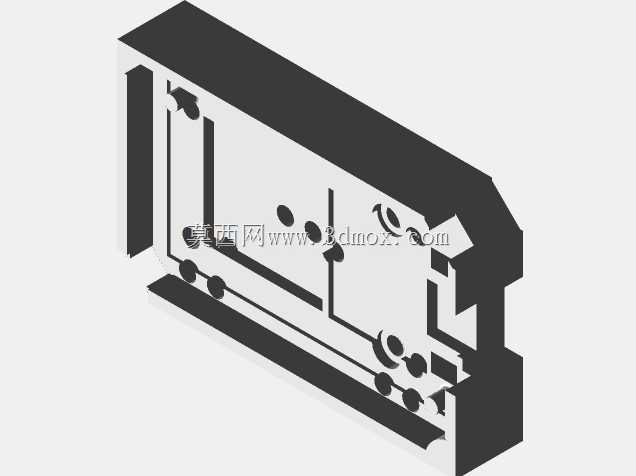

　　减少了装配工序。壳体的内部限位筋做了0.2mm的间隙预留，刚好卡住开发板的PCB边缘，不需要额外打螺丝固定，装配时直接将核心板卡入下盖的限位槽，再扣合上盖即可完成组装，日常调试需要更换核心板时也能快速拆解，不会损伤板载元件。从安装边界来看，壳体两侧延伸出带安装孔的固定耳，安装孔的中心距匹配通用弱电安装盒的孔位标准，既可以用M3螺丝固定在设备机柜的 Din 导轨附件上，也可以直接用双面胶粘贴在设备壳体内部，不会占用过多的安装空间。壳体的下盖底部做了1mm的垫高凸点，当壳体放置在工作台面时，底部和台面之间留有空气流通间隙，开发板长时间运行产生的热量可以通过间隙自然散出，不会因为密闭空间导致芯片过热降频。上盖的表面做了凹陷的标识区域，

　　可以直接粘贴功能标签或者丝印设备编号，方便多节点部署时快速区分不同功能的终端设备。在实际项目应用中，这类壳体可以直接用于车间环境温湿度采集节点、小型设备的状态采集终端、教学实验用的开发板防护，避免现场布线时拉扯线材导致开发板从安装位置脱落，也能阻挡车间内的粉尘、少量飞溅的切削液落到PCB表面，延长硬件的使用寿命。设计过程中特意将壳体的壁厚控制在1.5mm，既保证了日常拆装时的结构强度，不会因为轻微磕碰出现开裂，也不会因为壁厚过大导致整体尺寸冗余，适配开发板的整体尺寸后，壳体的外围长宽高都控制在合理范围内，比裸板仅多出2mm的单边余量，在紧凑的设备内部安装时不会和其他元器件产生干涉。壳体的边缘都做了R0.5的圆角处理，

　　装配时不会划伤操作人员的手部，也不会刮伤连接的线材外皮。针对开发板上的天线区域，上盖对应位置没有做实体遮挡，避免金属材质或者过厚的塑料影响WiFi和蓝牙信号的传输强度，保证无线通讯的稳定性。在做结构验证时，反复拆装50次以上，扣合结构依然能保持足够的卡紧力，不会出现松脱的情况，固定耳的安装孔能承受5N的拉扯力，满足现场布线时的受力要求。
