内径265mm医用MRI头部成像线圈支撑阵列结构

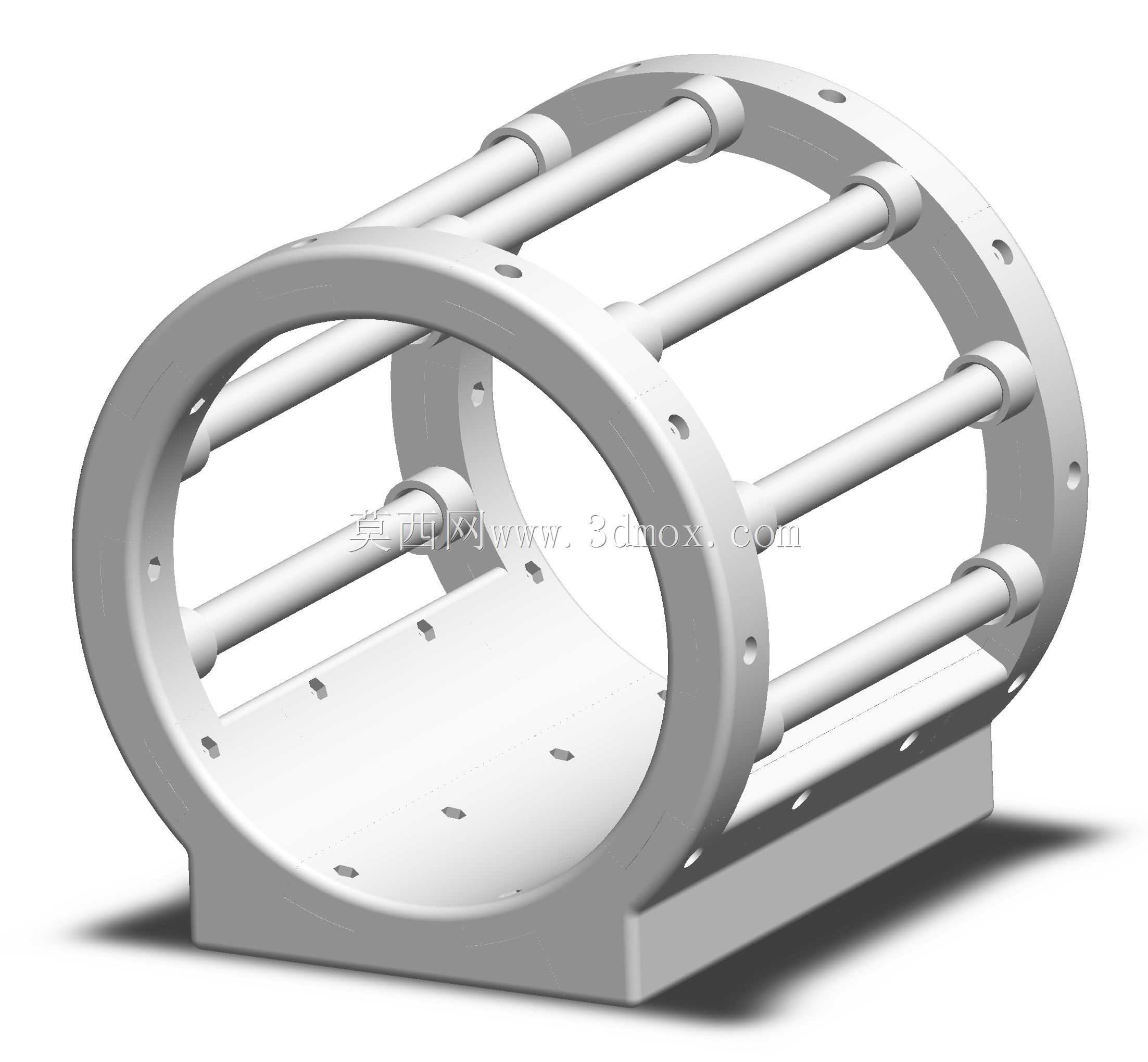

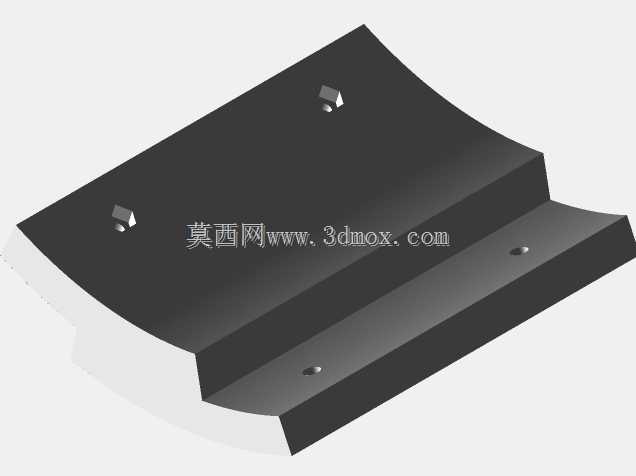

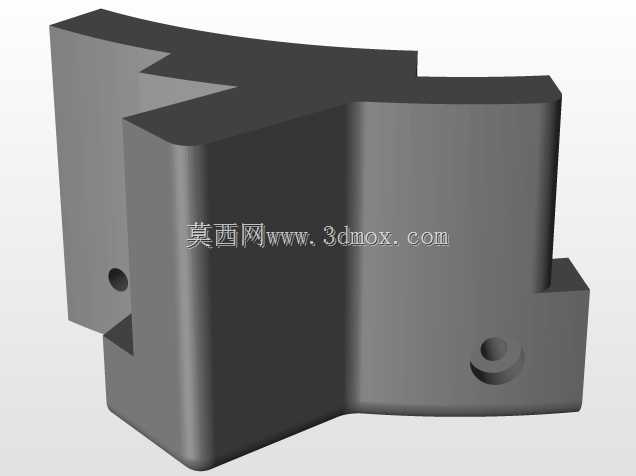

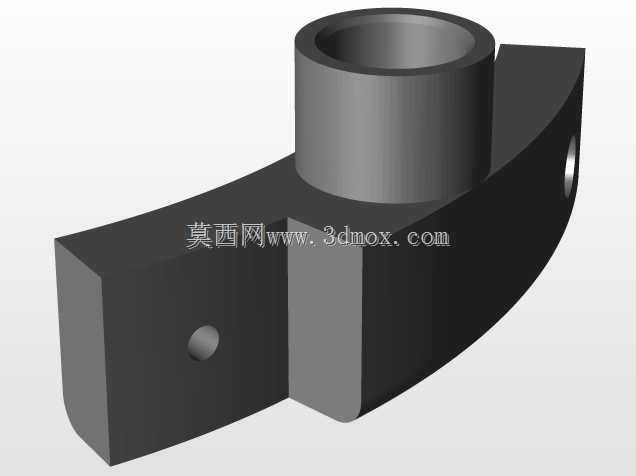

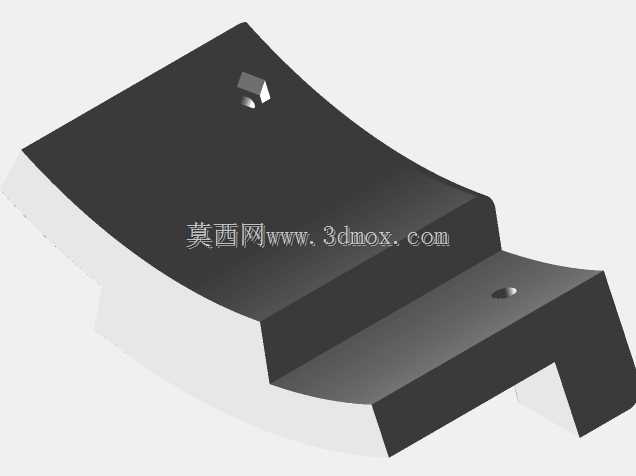

　　在磁共振成像设备的头部扫描场景中，成像线圈的支撑结构直接决定了射频线圈的排布精度、患者检查时的体位适配性，以及设备长期运行的结构稳定性，这款内径265mm的线圈阵列支撑结构，正是针对头部磁共振扫描的实际工况完成的结构设计。不同于常规封闭式磁体腔体的一体化结构，该支撑件采用镂空笼式的框架构型，两侧为带定位孔的环形端板，端板之间通过多根平行的横向支撑杆件完成连接，底部设置一体化的安装底座，整体结构在保证足够结构刚度的前提下，尽可能削减了实体材料的占比，一方面能够减少金属结构对射频场的干扰，另一方面也能降低整体结构重量，方便医护人员在设备维护时进行拆装调整。从实际临床使用的场景来看，该结构的内径尺寸经过反复校核，

　　265mm的净空内径能够适配绝大多数成年患者的头部尺寸，同时预留了佩戴定位头托、降噪耳机的空间，避免患者在长时间扫描过程中因为腔体空间局促产生幽闭恐惧反应，也能减少患者因不适产生的体动，进而降低运动伪影对成像质量的影响。设计过程中，端板上的定位孔采用等角度排布的方式，每一处孔位都对应单组射频线圈单元的安装基准，能够保证多组线圈单元按照预设的阵列位置精准固定，确保射频信号发射与接收的场强均匀性，避免因为线圈位置偏移导致的成像区域信号不均、局部信噪比下降的问题。横向支撑杆件的截面尺寸经过力学仿真校核，在承受多组线圈的重量、以及患者头部轻微倚靠的作用力时，杆件的形变量控制在0.1mm以内，不会因为长期受力产生形变导致线圈位置偏移，

　　同时杆件之间的大间距镂空设计，能够给线圈的布线、冷却管路的排布预留充足的操作空间，装配时可以直接从杆件间隙完成线缆的梳理与固定，不需要额外在结构上开设复杂的走线槽，简化了整体装配流程。底部的安装底座采用平面安装基准，底座上设置的多组安装孔能够和磁体腔体内部的滑动导轨直接适配，既可以将整个线圈阵列固定在预设的扫描位置，也可以根据不同的扫描需求，沿着导轨方向微调线圈阵列的轴向位置，适配颅脑不同区域的聚焦扫描需求，比如进行垂体扫描、颅神经扫描时，可以小幅调整线圈位置让目标区域处于线圈的信号最优区间。在结构细节的处理上，所有与人体可能接触的边缘位置都做了大圆角过渡处理，没有尖锐的棱角，避免患者进出扫描区域时剐蹭皮肤或者勾扯检查服，

　　端板上的安装孔都采用沉孔设计，线圈固定完成后紧固件不会突出结构表面，保证整个支撑结构的内壁光滑平整。考虑到医疗设备需要定期消毒的使用需求，整个结构的外表面没有难以清洁的死角，镂空的结构设计也让消毒擦拭时不会存在积液残留的缝隙，能够满足医用环境的清洁消毒要求。不同于部分采用拼接式设计的线圈支撑结构，该结构的端板与底部底座采用一体化成型的构型，减少了拼接缝隙带来的装配误差，也避免了长期使用后拼接位置松动产生的结构异响，整体的结构可靠性更高，能够适配磁共振设备长时间高负荷的临床使用需求。在安装边界的校核上，整个支撑结构的外径尺寸、轴向长度都严格匹配主流1.5T及3.0T磁共振设备的头部扫描腔体尺寸，不需要对原有磁体腔体进行改造就可以直接完成替换安装，适配性较强，能够用于老旧设备的线圈阵列升级改造，也可以作为新型磁共振设备的原厂配套支撑结构使用。
