微型水电轴流转桨式卡普兰水轮机结构

　　在分布式小水电开发场景中，卡普兰式轴流转桨水轮机是低水头大流量工况下的核心能量转换部件，尤其适配山区微型水电工程、农村引水式电站、河道余能回收站点的装机需求，这类站点往往水头落差在2-20米区间，流量随季节波动幅度大，常规定桨式水轮机难以在宽幅工况区间维持较高的能量转换效率，而转桨式结构可通过桨叶角度的随动调整，适配不同来流条件下的水流冲角，大幅拓宽高效运行区间。

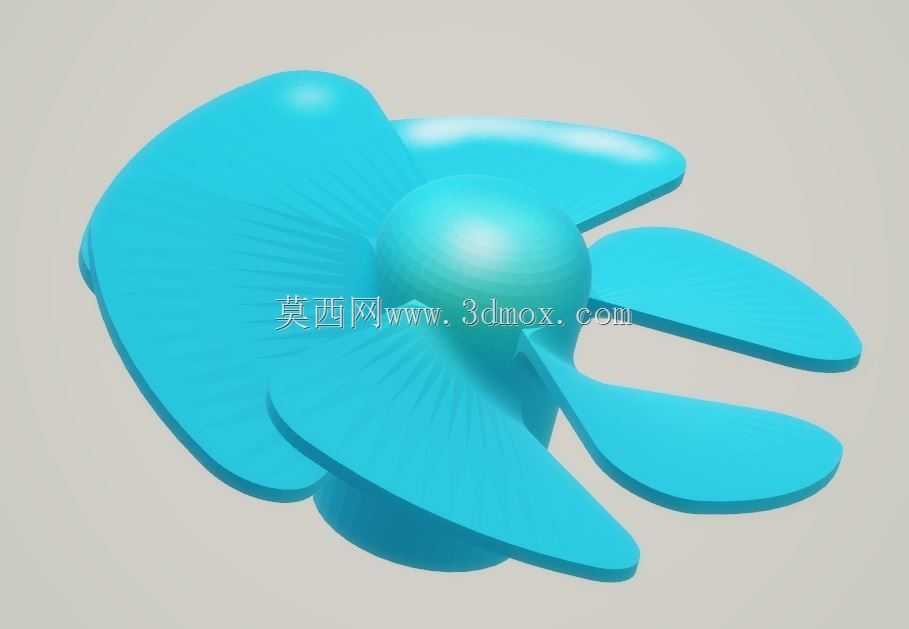

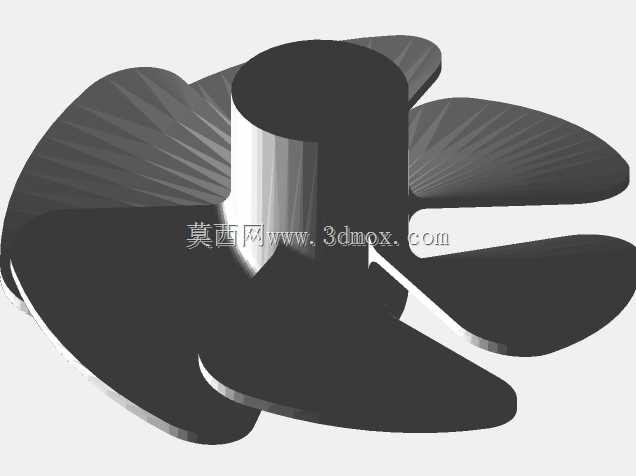

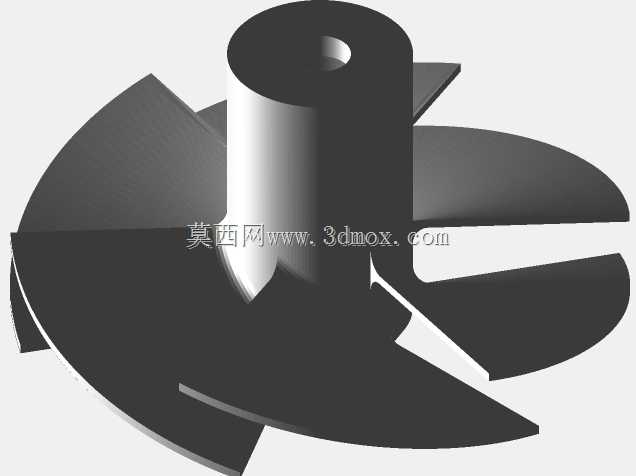

　　从结构功能来看，该水轮机核心过流部件为轮毂与均布的五片桨叶，桨叶采用带翼型剖面的扭曲设计，从轮毂根部到叶尖的弦长、安装角呈连续渐变，匹配不同半径位置的水流圆周速度差异，避免叶道内出现脱流、涡带等不良流态，降低水力损失。轮毂采用流线型球头结构，迎水面做圆弧过渡处理，引导来流平顺进入桨叶作用区间，减少入口撞击损失，轮毂内部预留桨叶调节机构的安装空间，可集成转桨式的伺服驱动、连杆传动结构，实现运行过程中桨叶角度与导叶开度的协联匹配，保证不同工况下的出力稳定性。

　　设计过程中首先需要明确安装边界条件，针对微型水电场景的安装空间限制，转轮整体径向尺寸适配小型引水压力管道的通径，轴向安装长度控制在蜗壳尾水管段的预留空间内，轮毂与主轴的连接采用法兰配合锥面定位的结构，传递水力矩的同时保证同轴度要求，避免运行过程中出现摆振。桨叶的型线设计基于NACA翼型族优化，针对含沙水流场景可在叶尖、进水边做局部加厚处理，提升抗磨蚀性能，桨叶与轮毂的连接部位采用密封结构设计，防止压力水渗入轮毂内部侵蚀调节传动部件。

　　从实际应用的角度，这类微型卡普兰水轮机可直接安装在小型引水渠道、生态下泄流通道、工业冷却水尾水排放段，无需大规模修建挡水坝体，大幅降低小水电项目的土建成本，安装时需保证转轮中心线与来流方向同轴，桨叶与转轮室之间的间隙控制在叶长的千分级区间，既避免转动剐蹭，又减少间隙漏流损失。运行过程中，水流沿轴向进入转轮区域，作用在扭曲桨叶上推动转轮旋转，将水流的压能与动能转换为主轴的旋转机械能，后续可直连发电机实现电能输出，相比冲击式水轮机，轴流转桨结构在低水头工况下的比转速更高，同出力条件下转轮尺寸更小，更适合分布式微型能源站点的紧凑布置需求。

　　建模过程中需重点关注桨叶的曲面连续性，保证翼型剖面的光滑过渡，避免局部曲率突变引发的应力集中与流态恶化，轮毂与桨叶的交接位置做圆角过渡处理，减少局部水力损失与结构应力集中，整体结构做对称平衡校验，满足高速旋转下的动平衡要求，避免运行过程中出现振动超标、轴承磨损过快的问题。
