DIY微型水力发电用佩尔顿涡轮叶片结构

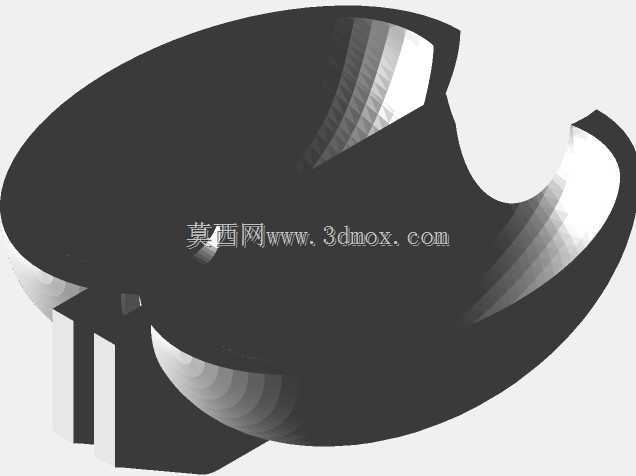

　　从结构设计逻辑来看，整个转轮采用周向均布的水斗布局，每个水斗的曲面都做了双向分水设计，水流冲击到水斗中心分水刃后会向两侧分流，将水流的动能尽可能传递给转轮，减少出水的剩余动能损失，水斗的边缘做了圆滑过渡处理，避免高速水流冲击下产生气蚀，同时降低水流飞溅带来的能量损耗。设计时首先确定了转轮的安装基准，中心的轮毂孔位匹配常规小型永磁发电机的输出轴径，轮毂与水斗之间的连接辐条做了等强度优化，既保证转轮高速旋转时的结构强度，又尽可能降低转轮自身的转动惯量，让小流量水流也能顺利推动转轮启动，不会因为自身重量过大出现低流速下无法起转的问题。这款冲击式水轮机铲斗结构，核心面向小型离网水电场景设计，适配低水头、小流量的山区溪流、家用引水渠、户外营地微型水电系统，区别于大型水电站的混流、轴流式转轮，佩尔顿式结构本身就是针对高水头小流量工况开发，而这款缩小化的铲斗转轮，进一步优化了小流量下的能量捕获效率，不需要复杂的导水机构，直接通过喷嘴将高压水流喷射到水斗上，依靠水流冲击动量带动转轮旋转，连接小型永磁发电机即可输出电能，适合DIY爱好者搭建离网供电系统，给户外监控、小型照明、露营营地供电使用。

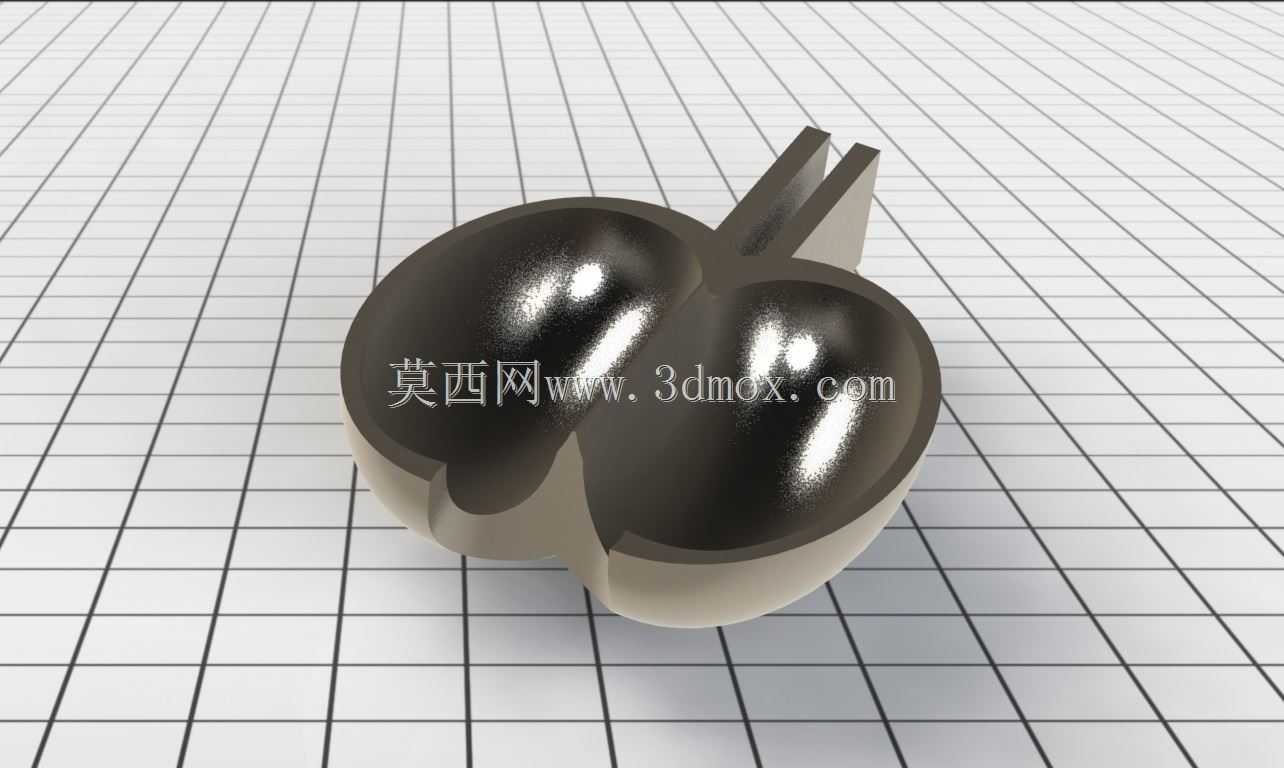

　　水斗的曲面轮廓经过反复迭代，分水刃的角度设置在水流冲击后反向折转接近160度的位置，这个角度下动量交换效率最高，不会出现水流顺着水斗边缘溢出无法做功的问题，每个水斗的安装角度都经过周向位置校准，保证转轮旋转过程中每个水斗依次承接喷嘴射流，不会出现射流间断或者两个水斗同时接水导致的力矩波动，运行时的动平衡表现更好，高速旋转时不会出现明显的振动，降低发电机轴的磨损速度。安装边界上，转轮的轴向厚度控制在适配小型水轮机壳体的尺寸范围内，不需要额外改造现有微型发电机的安装支架，水斗的外圆直径匹配常规微型水电的喷嘴安装距离，喷嘴出口到水斗中心的距离刚好处于射流的核心段，水流发散程度最低，能量传递效率最高。

　　实际使用场景中，这类微型佩尔顿转轮不需要复杂的土建施工，只需要通过PVC管将高处的水流引导到喷嘴位置，形成高速射流冲击转轮即可发电，对于落差在10米到30米、流量不大的山溪水源，这套结构的发电效率远高于同等尺寸的轴流式水轮，而且结构简单，没有复杂的活动导叶，后期维护只需要定期清理水斗上附着的泥沙、杂物即可，不需要专业的水电运维知识。设计过程中还考虑了3D打印制作的可行性，整个转轮的结构没有复杂的倒扣曲面，不需要额外添加支撑结构就可以直接打印成型，水斗的壁厚设置在兼顾强度和打印成本的区间，既不会因为壁厚过薄在高速水流冲击下出现断裂，也不会因为壁厚过大增加转轮自重影响启动性能，轮毂位置做了轴孔的公差预留，打印完成后只需要简单打磨就可以和电机轴紧密配合，不需要额外的轴套转接。

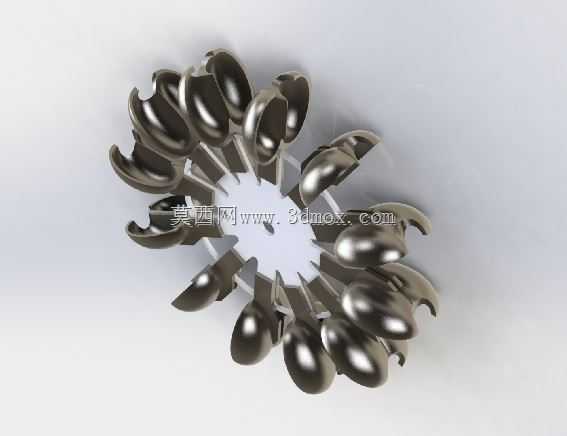

　　周向布置的水斗数量经过多轮仿真验证，在当前直径下，18个水斗的布局可以保证射流始终作用在至少一个水斗上，不会出现转轮旋转过程中的死点，同时水斗之间的间隙足够大，做功后的废水可以顺利排出，不会在水斗之间形成积水增加旋转阻力。每个水斗的进水边缘做了微小的倒角处理，避免长期受水流冲击出现边缘卷边的问题，分水刃的厚度控制在尽可能薄的水平，减少分水刃对射流的阻挡损耗，同时保证足够的结构强度，不会被水流中携带的细小砂石打坏。对于DIY用户来说，这套结构不需要复杂的加工设备，使用普通的FDM3D打印机就可以制作，材料选择常规的PETG或者ABS就可以满足长期在水环境下使用的强度要求，不需要使用昂贵的金属加工工艺，大幅降低了微型水电系统的搭建成本。实际测试中，在20米水头、每分钟几十升流量的工况下，搭配100W级别的永磁发电机，这套转轮可以稳定输出足够的电能，满足小型户外设备的供电需求，而且运行噪音远低于同等功率的小型汽柴油发电机，没有燃油消耗和尾气排放，适合在生态敏感的户外区域使用。
