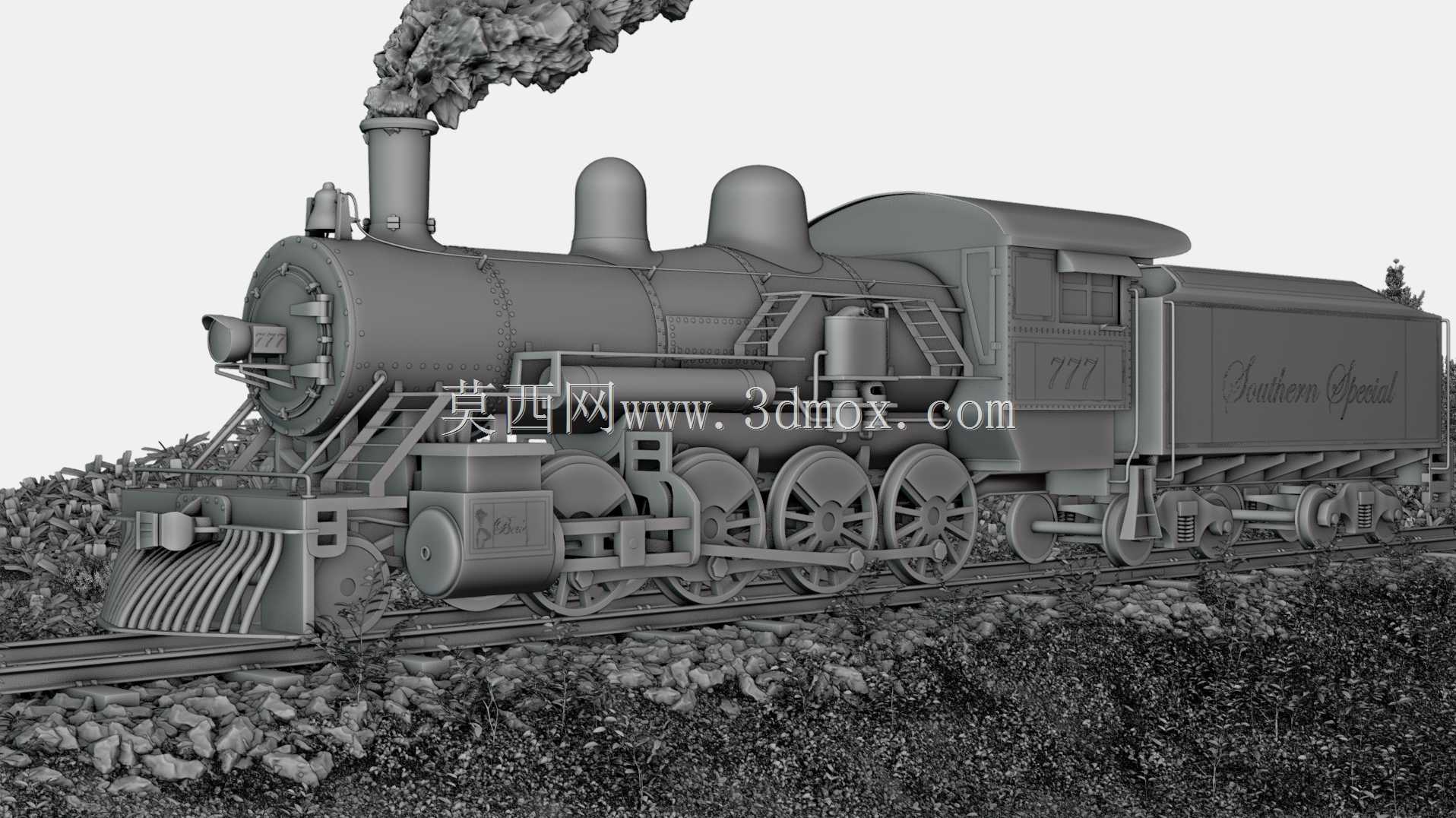

复古窄轨蒸汽机车动力总成结构复刻

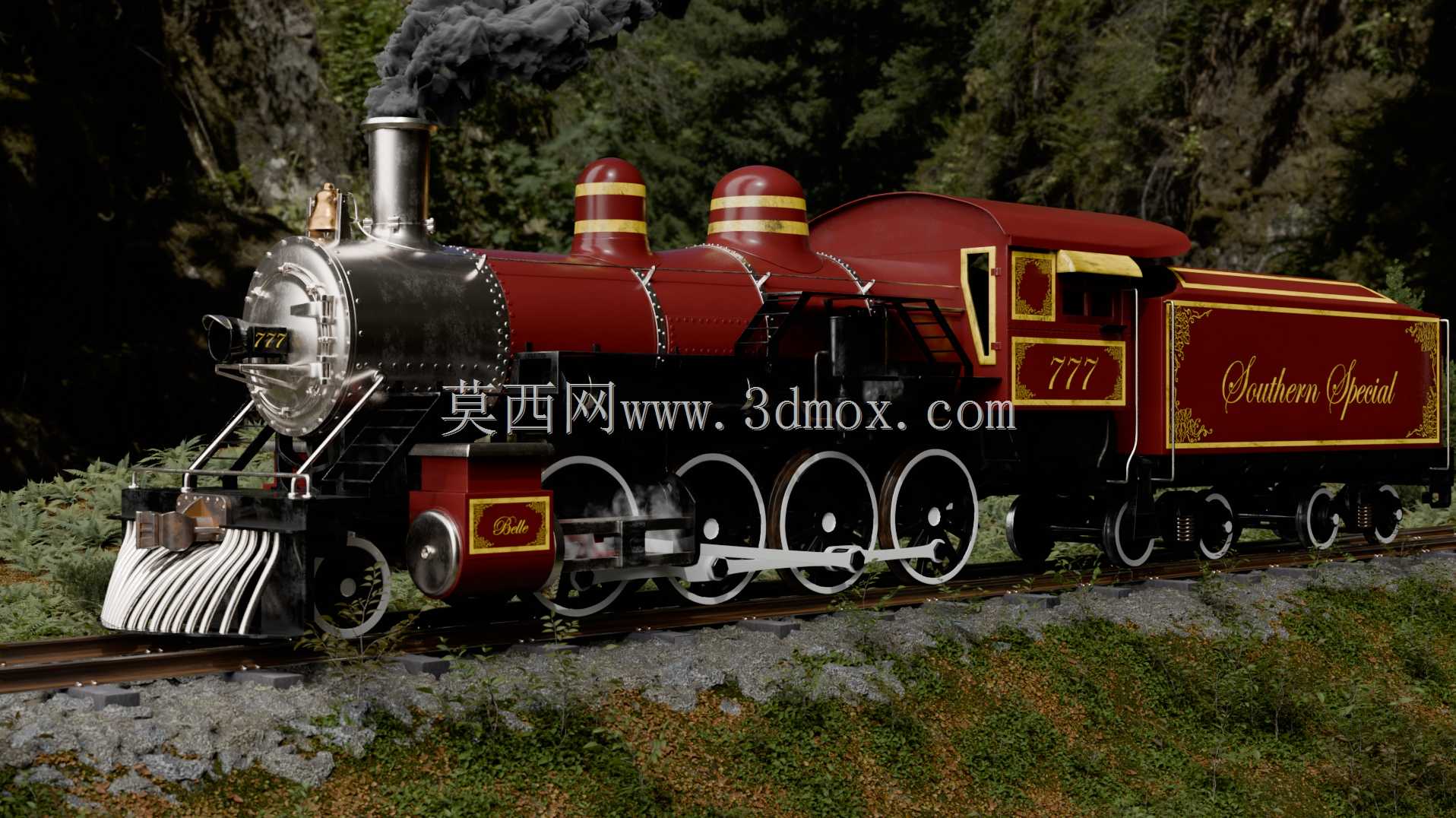

　　该模型还原的窄轨蒸汽动力机车，核心应用场景集中在文旅观光线路、工业遗产展示、主题园区接驳以及铁路科普教具领域，区别于干线重载机车的设计取向，这类机车的轮对布局采用2-8-0配置，也就是1根导轮轴搭配4根动轮轴无从轮，动轮全部采用大直径辐条式结构，单轴轴重控制在窄轨线路可承受的12吨范围内，整体轴距适配米轨及762mm轨距的小半径曲线通过需求，最小通过曲线半径可低至80米，能够适配山地观光线路、厂区专用线的复杂线路条件。从功能特性来看，这套动力总成采用燃煤蒸汽发生结构，锅炉部分为外置烟箱搭配双汽包设计，汽包外部设置红底黄条的警示标识，烟筒顶部设置排烟导流结构，可在运行时引导煤烟向上扩散避免遮挡司机室视线；

　　走行部的连杆机构采用外置偏心曲柄结构，将汽缸的往复直线运动转化为动轮的旋转扭矩，动轮之间通过均衡梁连接，可在轨道存在高低差时自动分配各轴载荷，避免单轮悬空导致的牵引力丧失。司机室采用侧置外凸的瞭望窗设计，窗体边框做了圆弧包边处理，既可以拓宽司乘人员的侧向视野，也能在车辆交会时避免窗体突出超出设备限界；前部排障器采用多片式格栅结构，在运行时可清理轨道面的小型障碍物，同时格栅间隙可允许轨道面的碎石穿过，避免推挤道砟导致轨距偏移。设计过程中首先确定了轨距与轮对的安装边界，动轮的轮缘厚度、轮背内侧距严格按照窄轨机车的限界要求设置，保证轮对与钢轨的配合间隙符合运行安全要求；锅炉部分的外形做了分段式建模，烟箱段、锅筒段、

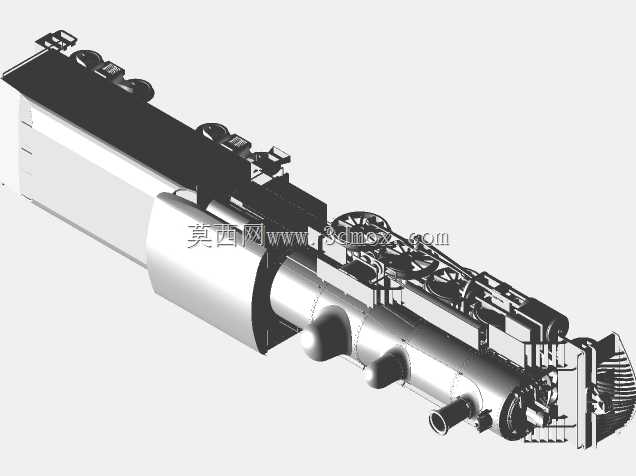

　　火箱段分别独立建模后装配，既还原了实车的铆接外壳结构，也预留了内部蒸汽管路、炉排结构的装配空间；走行部的连杆、摇杆、偏心轮等运动部件全部按照实际运动轨迹做了配合约束，可直接用于运动仿真演示，直观展示蒸汽机车的动力传递路径。车身侧面的装饰条采用嵌入式建模，与车身外板保持齐平，避免突出部分超出车辆限界；前部车钩采用标准窄轨链式车钩结构，安装高度距离轨面880mm，可与同轨距的观光车厢、货运敞车直接连挂，车钩后部设置缓冲弹簧安装位，可吸收连挂及运行时的纵向冲击。从安装边界来看，整车最大宽度控制在2.8米以内，最大高度距离轨面3.7米，完全符合窄轨铁路的设备限界要求，转向架部分的动轮轴箱采用侧架式定位，轴箱与车架之间设置板簧安装位，

　　可根据实际载荷需求匹配不同刚度的弹簧，调整整车的垂向振动特性。这类机车在实际使用中，除了承担牵引任务外，很多时候也作为工业遗产展示的静态展品，因此模型在外观细节上还原了实车的铆钉排布、管路走向以及标识位置，既可以用于影视动画的场景素材制作，也可以作为蒸汽机车结构教学的演示模型，帮助从业者理解早期铁路动力设备的机械结构逻辑，对比不同轮对布局机车的牵引力、曲线通过性能差异，为观光机车的改装、复刻设计提供结构参考。
