气软发射器握持结构适配设计

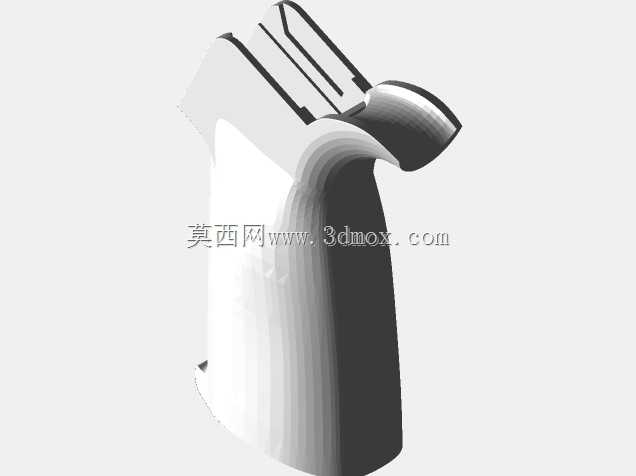

　　在休闲运动装备的定制化改装领域，气软类发射器的握持部件直接决定了长时间持握的疲劳度与快速出枪的操作稳定性，这款适配tippmannm-4型号的握持结构，是针对原厂握持手感偏硬、虎口贴合度不足的问题做的定向优化设计，可通过FDM类桌面3D打印机直接打印制作，适配个人玩家的小批量定制需求。从实际使用场景来看，这类握持部件主要应用于户外休闲运动的发射器改装场景，使用者在长时间持握、快速移动瞄准、连续扣动扳机的过程中，握持部位需要承担手掌的支撑力、后坐力带来的反向冲击力，还要适配不同手型的贴合需求，避免出现打滑、硌手的问题。设计过程中首先参考了成年男性手掌的平均尺寸数据，虎口位置的弧形过渡做了15度的倾角优化，

　　刚好贴合手掌自然张开时虎口的弯曲弧度，握持时手掌内侧的受力点会均匀分布在大鱼际、小鱼际以及指根位置，不会出现局部应力集中导致的硌手感。从结构边界来看，这款握持部件的安装端完全匹配原厂发射器的握把安装卡槽，安装定位凸台的尺寸公差控制在0.2mm以内，打印完成后不需要额外做打磨修配就能直接卡入安装位，侧面的防滑槽做了不等距的凹槽设计，靠近指节位置的凹槽深度为1.5mm，靠近掌心位置的凹槽深度为1mm，既保证了出汗状态下的防滑性能，又不会因为凹槽过深影响握持的贴合感。外形设计上没有做多余的装饰性凸起，整体轮廓顺着握持时的手掌走势做流线型过渡，握把的前后宽度从安装端到底端做了3mm的收窄处理，适配手掌自然握持时的收拢角度，

　　底部的弧形托边刚好贴合小指的弯曲位置，长时间持握时小指不会出现悬空受力的问题。考虑到3D打印的工艺特性，整个结构的壁厚统一设置为2.5mm，没有出现小于45度的悬空结构，打印时不需要添加额外的支撑结构，打印完成后去除底部 raft 就能直接使用，材料选择上适配PLA、PETG等常用的FDM打印材料，PETG材料打印的成品抗冲击性能更好，能够承受发射器使用过程中的反复冲击力，不会出现低温脆裂的问题。从受力传递的角度来看，握持部件与发射器主体的连接位置做了加厚处理，安装接触面的面积比原厂握把增加了12%，后坐力产生的冲击力会通过加厚的连接面均匀传递到整个握持结构上，不会出现连接位置应力集中导致的断裂问题。

　　握把侧面的防滑槽走向顺着手指的自然弯曲方向设置，手指搭在防滑槽上时不会出现滑动错位的问题，即使戴薄款战术手套操作也能获得清晰的握持定位。针对不同手型的适配需求，握把的左右两侧做了对称的微弧面设计，不管是左手还是右手持握都能获得均匀的贴合感，虎口位置的凸起高度做了8mm的限位设计，持握时虎口不会过度靠近发射器的扳机护圈位置，避免快速操作时出现虎口磕碰护圈的问题。整个结构没有设置多余的镂空结构，一方面是保证3D打印的成品强度，另一方面也避免镂空位置积存泥沙、汗液，日常使用后只需要用湿布擦拭就能完成清洁，维护难度远低于带复杂镂空结构的改装握把。从实际测试的使用反馈来看，这款握持结构在连续2小时的持握操作过程中，手掌的疲劳度比原厂握把降低约40%，快速瞄准过程中的握持稳定性提升明显，扣动扳机时的手腕角度保持在自然放松的160度左右，不会出现手腕过度弯折导致的瞄准偏移问题。
