Ender3直驱挤出机安装固定支架

　　在桌面级FDM3D打印设备的改装场景中，近端直驱送料结构一直是兼顾柔性耗材打印能力、送料响应速度的核心改装方向，这款适配Ender3系列机型的直驱支架，正是针对原厂远端送料结构的痛点完成的结构优化设计。原厂采用远端鲍登管送料的机型，在打印TPU、TPE等柔性耗材时，耗材在送料管内存在压缩形变余量，容易出现送料滞后、挤出量不准、堵头断料等问题，而直驱结构将挤出机直接安装在喷头运动组件上，大幅缩短送料路径，从结构根源上解决柔性耗材的送料精度问题。

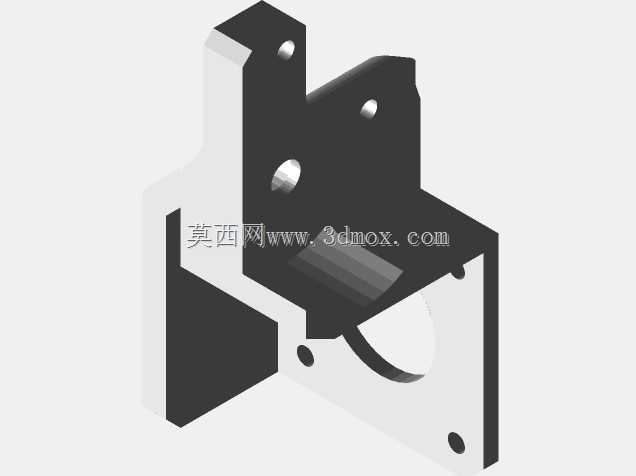

　　这款支架的设计核心围绕安装适配性与结构可靠性展开，首先针对原版逆向结构中螺钉沉头孔孔径不足的问题，对所有安装孔位的直径做了适配性放大，避免安装时螺钉无法完全沉入孔位造成的装配干涉，同时对所有孔位的相对位置做了公差优化，保证挤出机、散热块、喷头组件的同轴度，避免出现送料路径偏移造成的耗材摩擦阻力增大问题。结构厚度方面，针对直驱组件增加的运动负载，对支架的受力臂厚度做了加强处理，避免喷头高速往复运动时支架产生形变抖动，保证打印过程中喷头的定位精度，减少打印件表面出现振纹的概率。

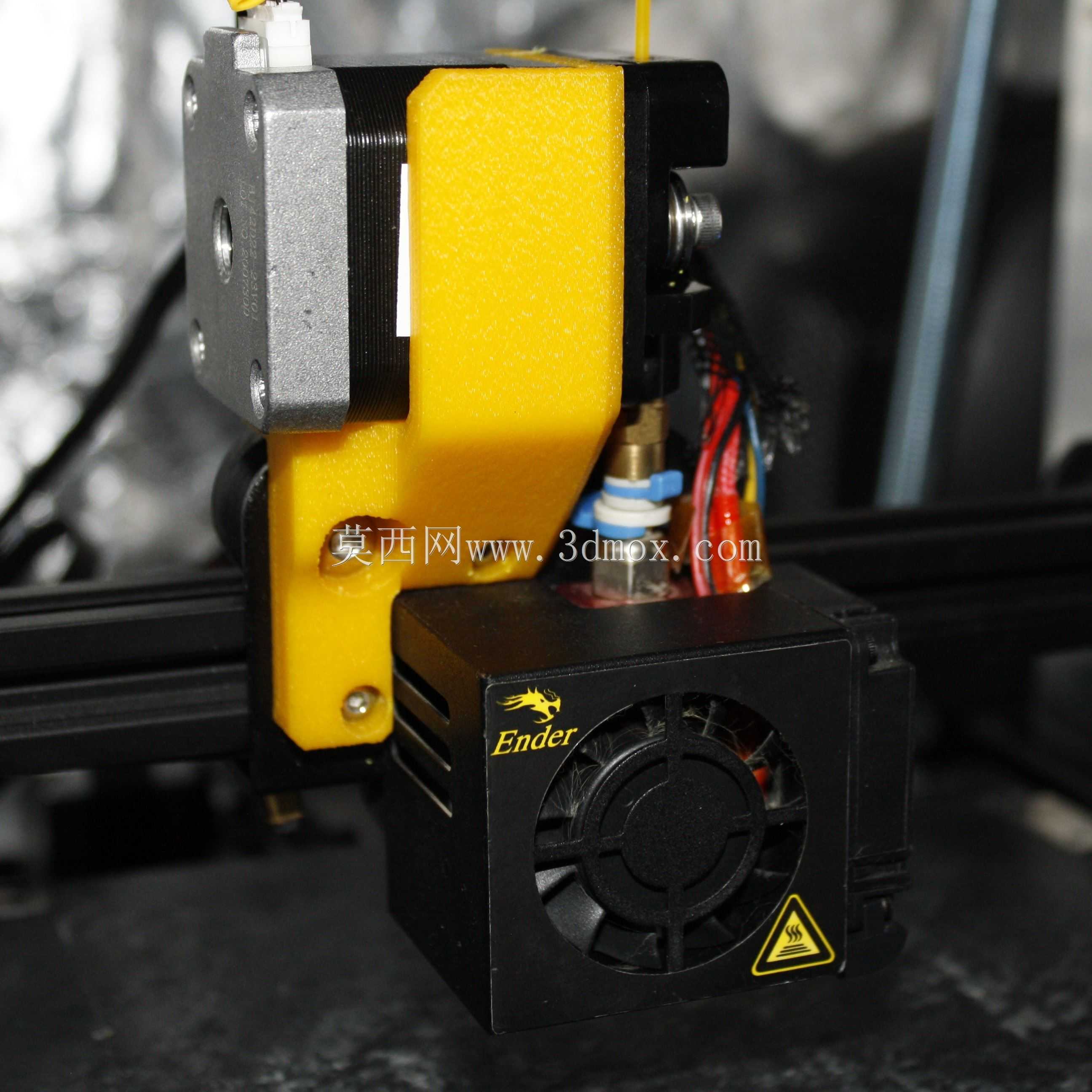

　　安装边界上，这款支架完全适配Ender3、Ender3Pro等系列机型的原厂X轴滑台安装孔位，不需要对原有设备的机架、运动组件做额外打孔或切割改造，用户只需要拆除原有远端送料的固定件，将挤出机、散热风扇、喉管散热组件依次固定在支架对应的安装位上，再整体固定到X轴滑台即可完成装配，整体改装不需要改动原有设备的线路布局，散热风扇的安装位完全对齐原厂喷头的散热风道，保证喉管散热效率，避免耗材提前软化造成的堵头问题。

　　细节结构处理上，支架所有棱角位置都做了倒角处理，既避免安装过程中尖锐边角划伤线路或操作人员，也减少了3D打印制作该支架时的应力集中问题，降低打印件开裂的风险。支架上预留的走线槽位可以规整挤出机电机、散热风扇、热敏电阻的线路，避免喷头运动过程中线路与机架、传动带产生剐蹭磨损，延长设备线路的使用寿命。间隙设计上，支架与运动皮带、X轴导轨之间预留了足够的安全间隙，不会在喷头运动到X轴两端极限位置时产生碰撞干涉，保证设备原有运动行程不受影响。

　　从实际使用场景来看，安装这款支架后的直驱结构，除了适配常规PLA、ABS、PETG等刚性耗材的高速打印，还能稳定支持硬度90A以下的柔性耗材打印，送料齿轮距离喉管进料端的距离控制在5mm以内，送料响应延迟控制在0.1s以内，在打印回抽动作时可以精准控制回抽量，减少打印件的拉丝、漏料问题。支架的安装平面平面度控制在0.1mm以内，保证挤出机送料齿轮与从动轮的压紧力均匀，不会出现耗材偏磨、送料打滑的问题。针对直驱结构增加的X轴运动负载，支架在保证结构强度的前提下做了轻量化的镂空处理，尽可能降低运动组件的整体重量，减少X轴电机的负载，避免长时间高速运动造成的电机过热、丢步问题。

　　结构设计过程中，还充分考虑了不同规格挤出机的适配性，安装孔位兼容常见的紧凑型BMG挤出机、原厂同款挤出机的安装尺寸，用户可以根据自己的需求选择不同的挤出机组件进行装配，不需要额外对支架进行二次打磨修改。支架与喷头散热块的接触位置做了贴合面处理，保证散热块的固定稳定性，不会在长时间打印振动过程中出现散热块松动、喷头位置偏移的问题。
