钥匙锁式安全眼镜护目镜柜替换把手

　　在工业生产车间、实验室、医疗操作间等需要配备个人防护装备的场景中，安全眼镜、护目镜的集中存放柜是现场5S管理与防护装备管控的常用设施，这类柜体长期处于高频开关使用状态，原配的塑料把手很容易因为外力撞击、反复扳动出现断裂、锁扣对位失效的问题，直接影响柜体的正常闭锁与防护装备的存取效率。这款替换把手组件正是针对这类存量柜体的易损问题开发，适配市面上主流的钥匙锁式护目镜柜安装位，不需要对原有柜体进行二次打孔或者结构改造，就能直接替换损坏的原配把手，快速恢复柜体的使用功能。

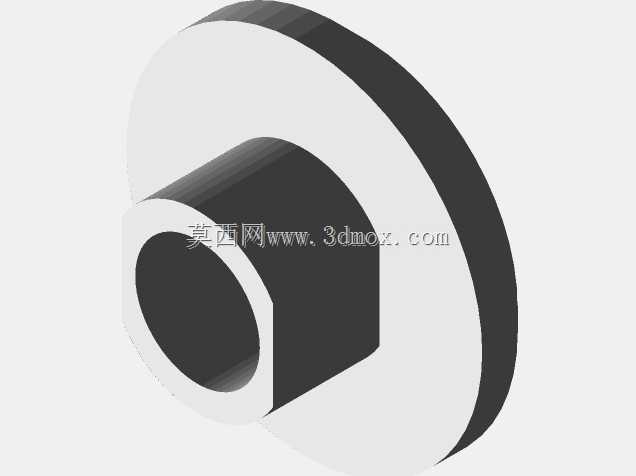

　　从结构设计来看，整套组件拆分后包含三个核心零件：用于贴附柜体表面的固定套环、传递扳动力矩的手柄主体、以及和锁芯联动的卡位结构，三个零件均采用无支撑3D打印的结构逻辑做了优化，所有悬空面的倾斜角度都控制在FDM、光固化等主流3D打印工艺的自支撑阈值范围内，打印过程不需要额外添加支撑结构，既减少了打印耗材的浪费，也省去了后期拆除支撑、打磨支撑痕迹的工序，打印完成后只需要简单去除打印层纹毛刺就可以直接装配使用。零件之间的配合采用卡扣式过盈配合设计，套环与手柄的连接位预留了0.2mm的装配公差，组装时只需要对准卡位按压到位就可以形成稳定的连接结构，整个装配过程不需要使用胶水粘接，也不需要额外的紧固件，仅需要保留原柜体锁具组件上的销轴、螺钉与锁紧垫圈，就可以完成整套把手的安装固定，大幅降低了现场维修替换的操作门槛。

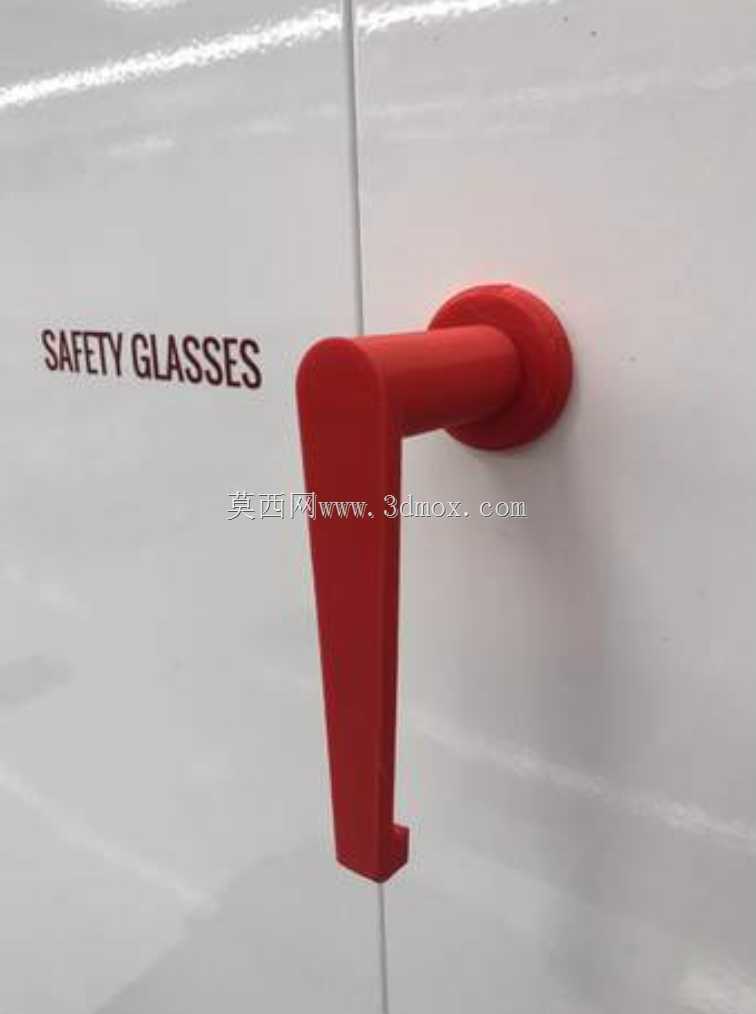

　　从安装边界来看，固定套环的外径与原配把手的安装座尺寸完全一致，能够完全覆盖原有柜体上的安装孔位，不会因为替换件尺寸偏差露出柜体上的旧安装痕迹，保证柜体外观的整洁性；手柄的力臂长度经过反复校核，既保证了开关柜门时的扳动力矩足够，即便是戴着手套操作也能轻松施力，又不会因为力臂过长导致突出柜体过多，避免车间内人员通行、物料转运时发生勾挂碰撞。手柄的握持段做了圆弧过渡处理，没有尖锐的棱角，日常开关柜门握持时不会硌手，也能减少磕碰时对人员造成的伤害。锁具联动位的尺寸完全匹配原配锁芯的转动行程，安装完成后转动手柄时可以顺畅带动锁舌完成伸缩动作，闭锁状态下手柄不会出现旷量，钥匙转动锁止时的卡位清晰，不会出现锁止不到位或者开锁卡滞的问题。

　　在实际使用场景中，这类替换把手除了用于工业现场的护目镜柜维修，也可以适配同安装规格的其他小型储物柜门、工具挂板柜的锁具把手改装，对于有小批量定制需求的场景，还可以根据柜体的实际配色调整打印耗材的颜色，做到和柜体外观的统一。设计过程中针对3D打印材料的力学特性做了结构加强，手柄与套环连接的受力位置做了局部加厚处理，日常使用中反复扳动也不容易出现应力断裂，相比原配的普通注塑把手，在抗冲击、耐弯折性能上有明显提升，能够适应车间内温差变化大、存在少量粉尘油污的使用环境，不需要频繁更换维护。整套结构没有复杂的异形曲面，建模逻辑清晰，所有特征都采用参数化设计，使用者可以根据自己手头柜体的实际安装尺寸，快速调整套环直径、手柄长度、锁芯卡位的尺寸参数，适配更多不同规格的柜体锁具替换需求，不需要从零开始建模，大幅缩短了定制替换件的设计周期。
