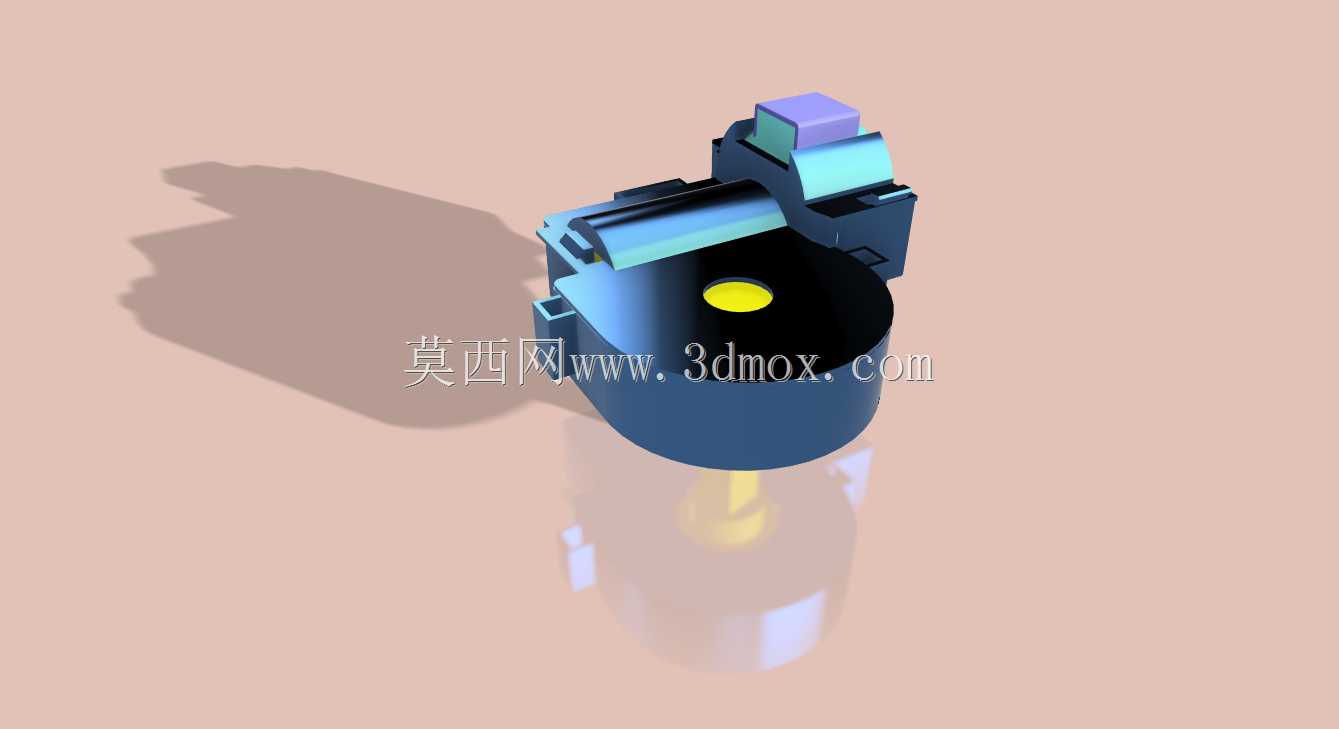

28BYJ-48步进电机配套行星齿轮壳体结构

　　这套适配28BYJ-48步进电机的行星齿轮加壳体结构，在小型自动化执行端的应用覆盖度极广，从智能阀门的开度调节、小型云台的角度偏转，到桌面级自动化设备的送料位移、3D打印机的辅助调平机构，但凡需要小体积低转速大扭矩输出的点位，都能见到这类传动结构的身影。很多工程师在做小型执行机构选型时，总纠结原厂28BYJ-48的输出扭矩不足，直接带载容易出现丢步、堵转的问题，这套行星结构就是针对原厂电机的输出特性做的匹配设计，不需要额外改动电机本身的安装基准，直接套入电机输出端就能完成减速增扭的传动匹配。

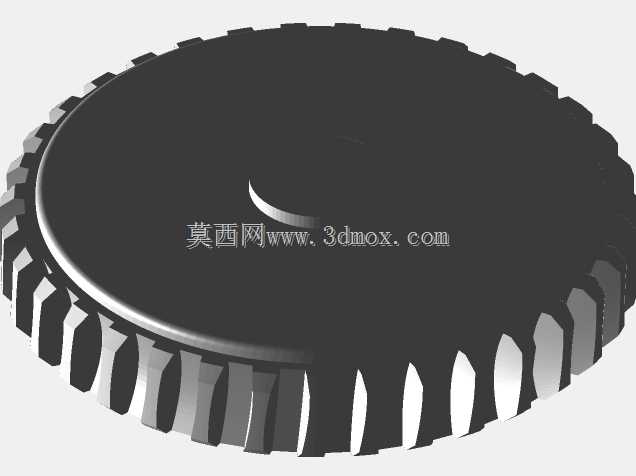

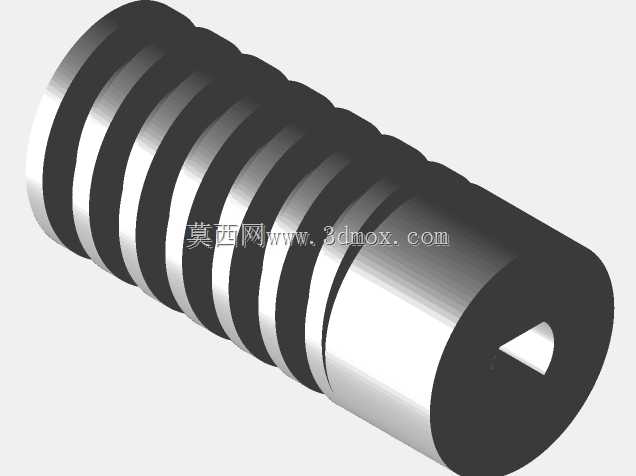

　　设计之初最先敲定的是行星轮系的传动比匹配，28BYJ-48本身的减速比是1:64，空载转速在整步驱动下大概每分钟十转左右，追加的这级行星结构没有做过大的减速比，避免输出转速过低影响执行效率，而是把重点放在扭矩放大和输出端的连接通用性上。轴的末端没有做固定的连接结构，而是预留了通用的轴连接基准面，不管是连接摆杆、带轮、齿轮还是定制的执行夹具，都能通过顶丝、销钉或者粘接的方式完成固定，不用再额外加工输出转接件，能省掉不少二次加工的工序。

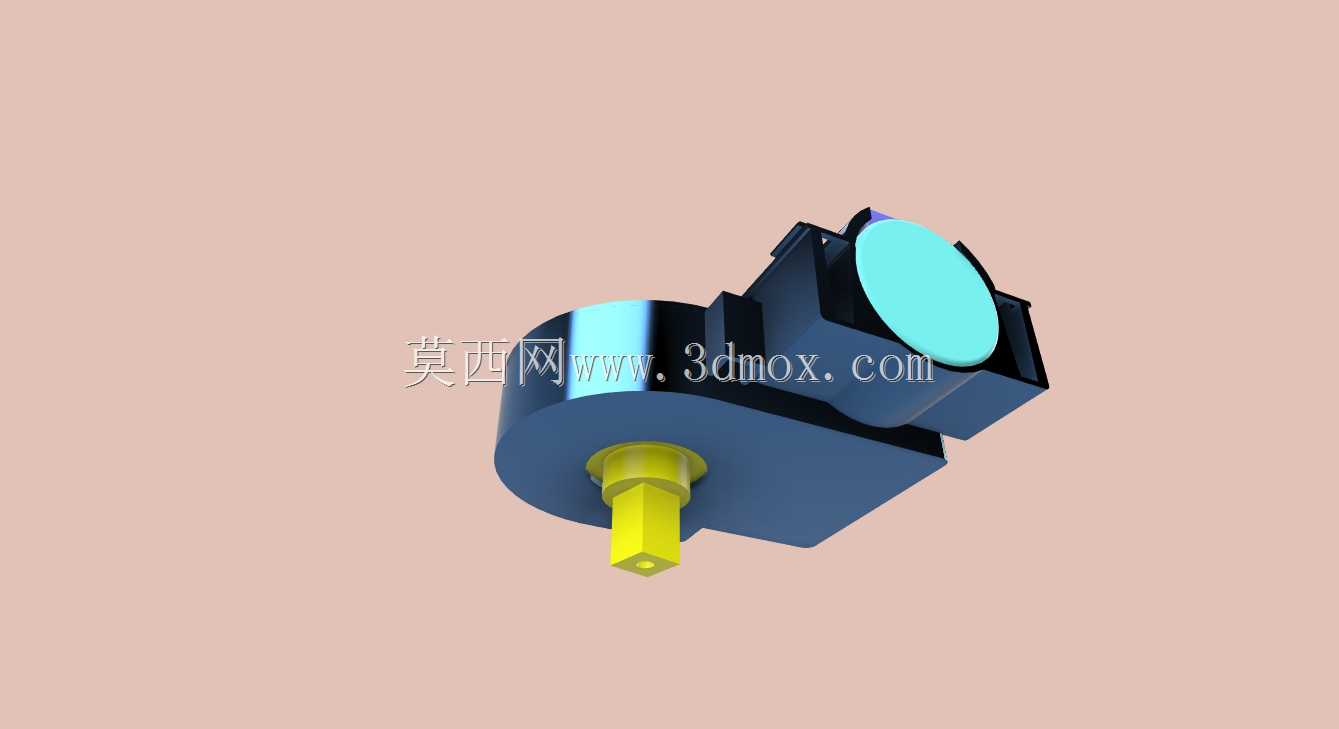

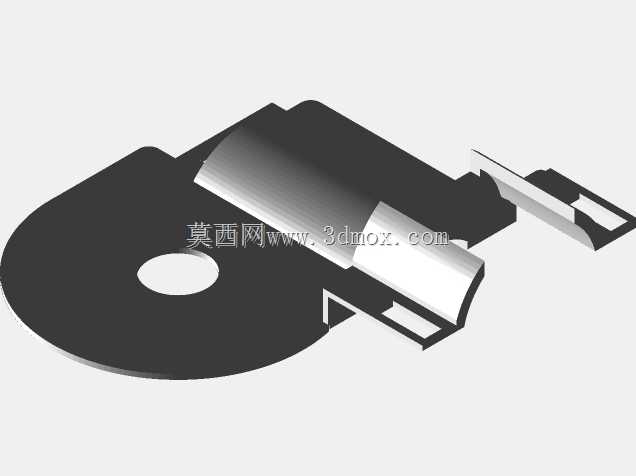

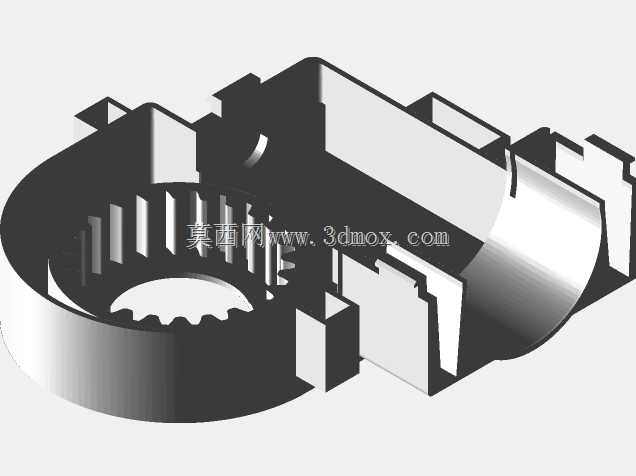

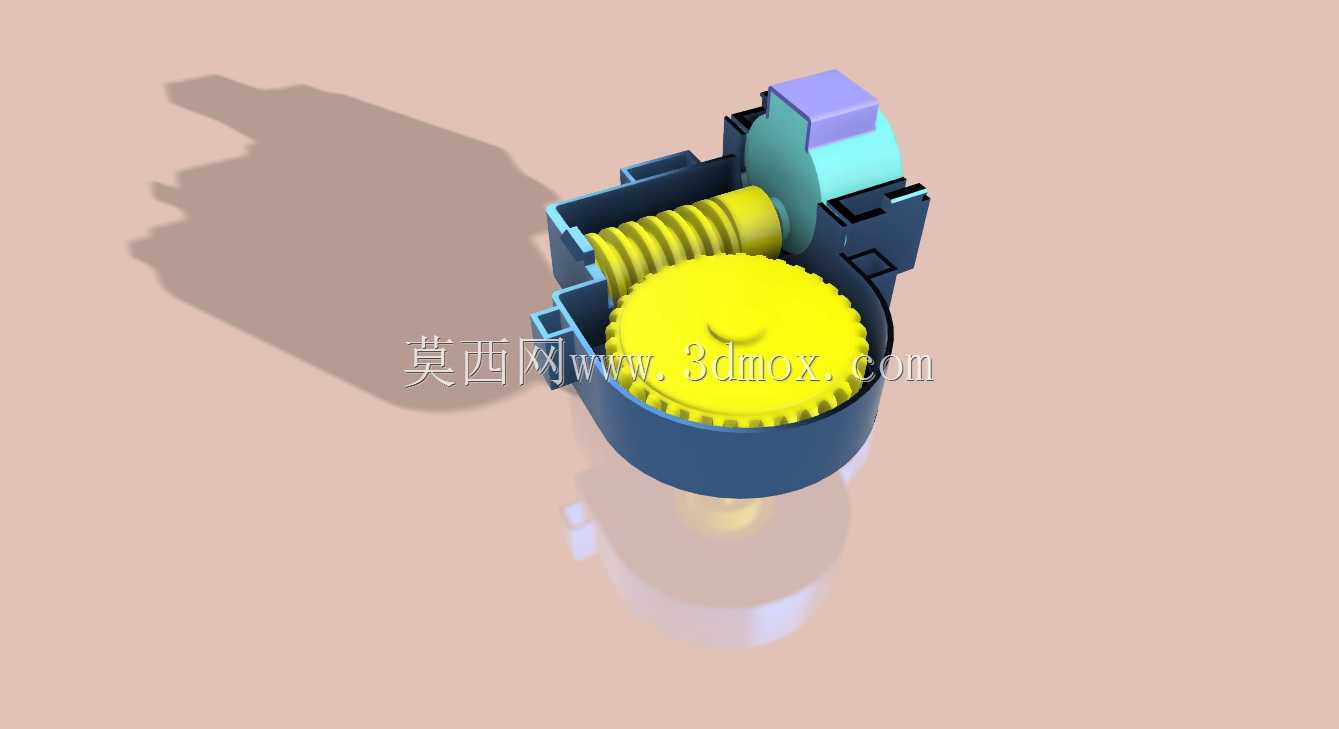

　　壳体部分的设计完全围绕安装便捷性做考量，边缘预留的卡扣孔位，是专门对应小型设备外壳的卡扣装配场景，不需要额外打螺丝固定，只要在设备安装基座上做出对应的卡扣凸台，按压就能完成整个传动组件的固定，在批量装配的消费级小型设备里，这种卡扣连接的方式能大幅提升装配效率，也能减少螺丝松动带来的传动偏移问题。壳体的内腔尺寸完全贴合行星轮系的运动包络，没有做多余的冗余空间，整体外径和28BYJ-48电机的机身外径基本保持一致，不会额外增加安装占用的横向空间，对于安装空间局促的小型设备来说，这种等径设计能把空间利用率拉到最高。

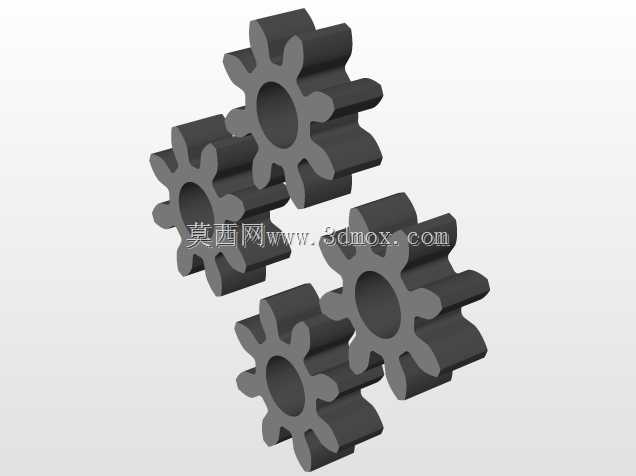

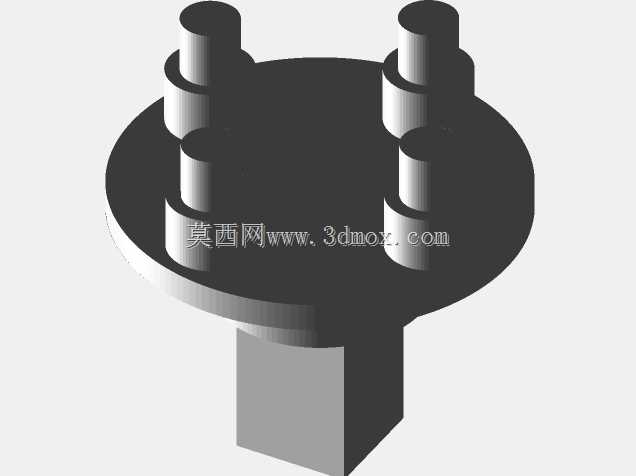

　　做结构校核的时候，特意把行星轮的啮合间隙控制在0.02到0.03毫米的区间，既不会因为间隙过小出现传动卡滞，也不会因为间隙过大导致输出端回差超标，毕竟很多用28BYJ-48的场景都是开环控制，回差过大会直接影响点位控制的精度。壳体的壁厚做了1.2毫米的均匀设计，不管是用3D打印做原型验证，还是开模做注塑量产，这个壁厚都能满足成型工艺要求，不会出现缩印、填充不足的成型缺陷。输出轴的同轴度基准完全和电机输出轴的基准重合，装配的时候只要把行星架对准电机轴插入，再扣合壳体卡入卡扣孔，就能保证整个传动链的同轴度，不需要额外做同轴度校正，对装配人员的技术要求很低。

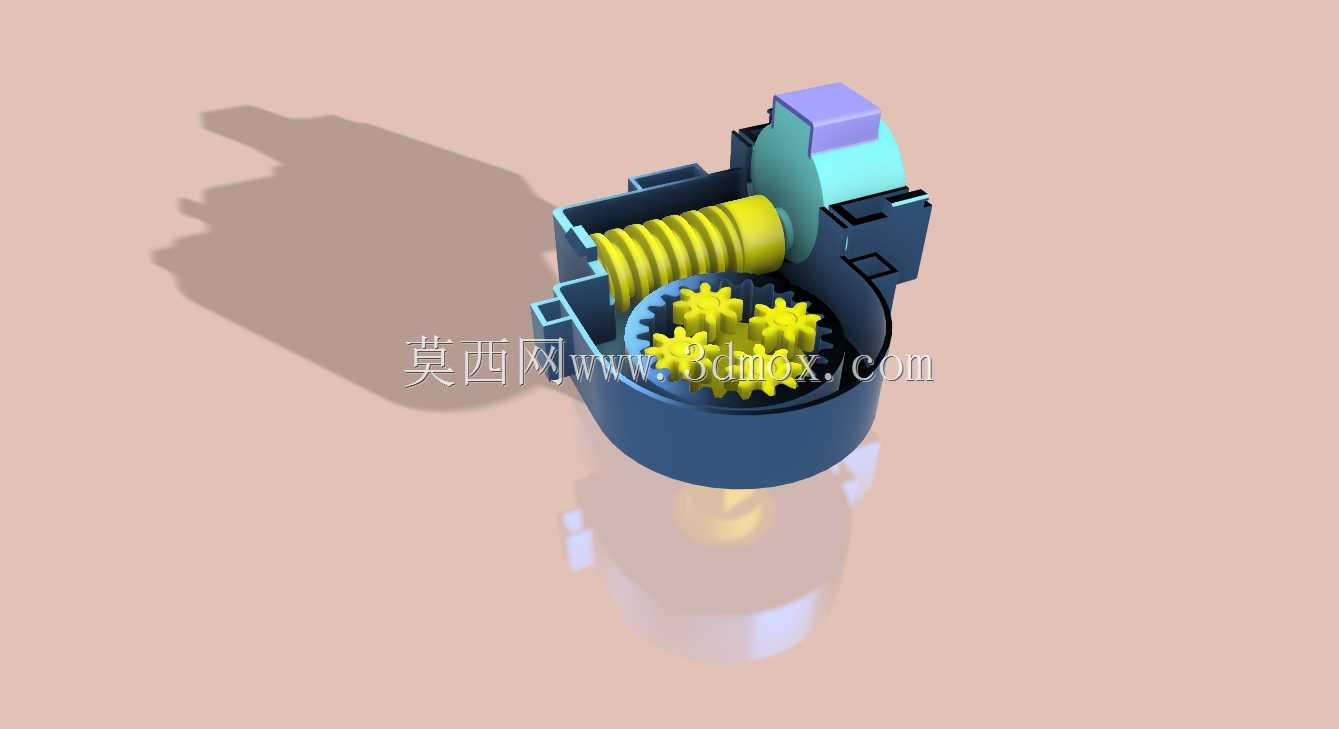

　　实际应用的时候，这套结构能把28BYJ-48的输出扭矩提升三倍左右，原本带不动的100克级偏载负载，搭配这套结构之后能平稳驱动，不会出现启动堵转的问题。而且壳体把整个行星轮系完全包裹在内，能阻挡外界的灰尘、碎屑进入啮合区域，在有少量粉尘的工作环境里，也能保证齿轮啮合的顺畅性，延长传动结构的使用寿命。很多做小型智能硬件的工程师之前自己搭行星减速结构，经常出现壳体固定不牢、齿轮啮合错位的问题，这套结构直接把壳体和轮系的配合尺寸做了固化，只要按照设计的公差要求加工零件，装配完成就能直接使用，不用反复调试配合间隙。

　　安装边界上，整个组件装配完成之后的总长度比原电机长12毫米，输出轴的伸出长度是5毫米，轴径是4毫米，适配市面上绝大多数的小型联轴器和执行配件，安装孔位的中心距和原电机的安装孔位完全对齐，不需要重新在设备基座上打孔，直接替换原电机的输出端盖板就能完成升级。对于做小型自动化设备原型开发的工程师来说，这套结构能直接套用，不用从零开始设计行星减速结构，能省下不少结构设计和校核的时间，也能避免自己设计轮系时出现的根切、干涉等常见问题。
