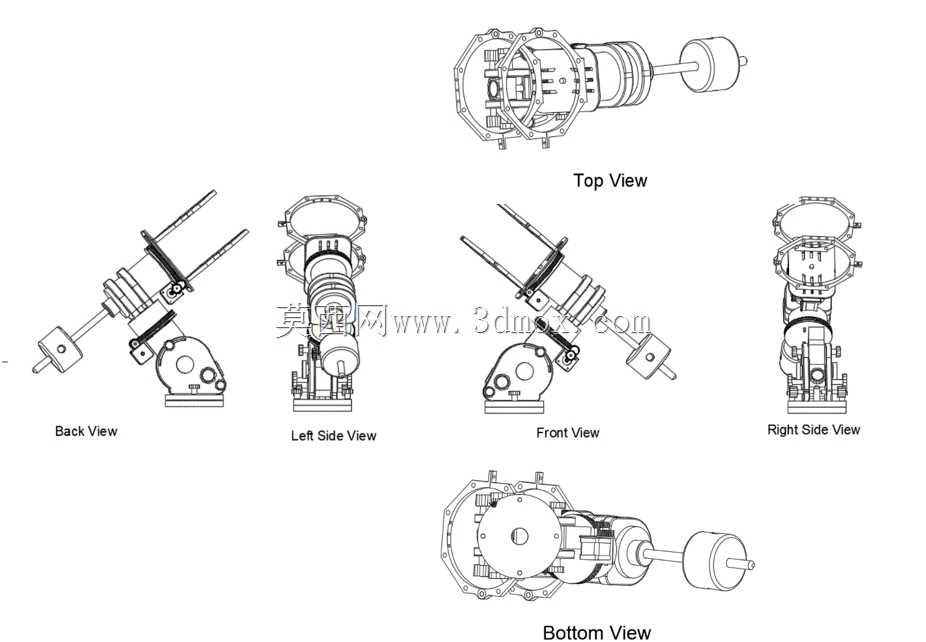

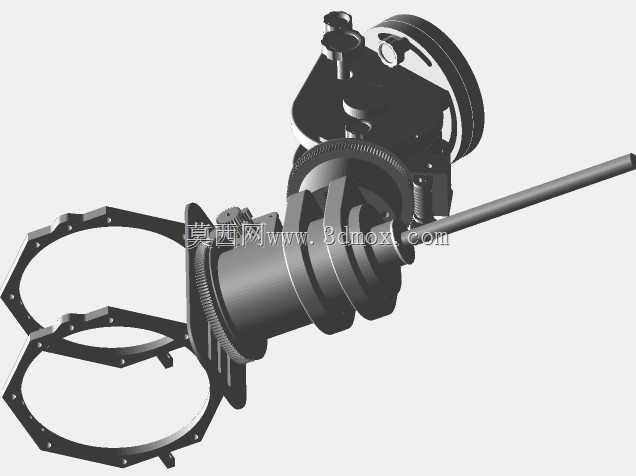

带Nema电机的望远镜支架齿轮传动结构

　　这套传动结构主要适配中小型天文观测望远镜的赤道仪安装需求，在业余天文观测、小型科研观测站的便携观测设备中都有对应的应用场景，核心作用是抵消地球自转带来的天体视运动，让望远镜能够长时间稳定对准目标天体，避免观测过程中目标移出视野。整套结构的核心传动比设置为33120，也就是三级减速结构，前两级采用小模数圆柱直齿轮做初步减速，第三级采用大传动比的蜗轮蜗杆结构做末级减速，这样的搭配既能够保证足够的传动精度，也可以利用蜗轮蜗杆的自锁特性，避免断电或者无驱动状态下镜筒因为自重发生偏转，损坏观测设备或者碰伤周边人员。

　　从结构布局来看，Nema标准安装法兰的电机位设置在支架侧方，通过转接法兰直接和第一级主动齿轮连接，不需要额外的联轴器做动力转接，既压缩了整体结构的轴向占用空间，也减少了传动链上的连接间隙，提升了传动回差控制水平。齿轮组的啮合间隙在设计时预留了0.02-0.05mm的侧隙，既能够避免加工误差导致的齿轮卡滞，也不会因为侧隙过大造成跟踪过程中的镜筒抖动，满足天文观测时的长曝光拍摄精度要求。支架的主体框架采用分体式拼接结构，几个环形安装框通过定位销和螺栓连接，既方便内部齿轮、传动轴的装配调试，也能够在后期维护时快速拆解更换磨损的传动零件，不需要整体拆卸整个支架结构。

　　安装边界方面，整套结构的输出轴采用标准的赤道仪鸠尾板安装接口，能够兼容市面上绝大多数主流的中小型望远镜镜身固定夹，输出轴的径向跳动控制在0.03mm以内，轴向窜动不超过0.02mm，保证跟踪过程中镜筒的指向稳定性。电机安装位符合Nema17标准电机的安装尺寸，安装孔位间距31mm，输出轴孔直径5mm，用户可以根据自身的扭矩需求选择对应规格的步进电机或者伺服电机，不需要额外修改安装结构。框架上的环形安装边预留了M3的螺纹安装孔，孔位间距按照标准的赤道仪底座安装尺寸设置，可以直接固定在常见的天文三脚架或者固定式观测墩上，不需要额外制作转接板。

　　设计过程中特意将传动齿轮的受力方向和镜筒的重力方向做了错位布置，避免镜筒的重量直接压在齿轮的啮合齿面上，减少长期使用过程中的齿面磨损，延长整套结构的使用寿命。传动轴的支撑位置都设置了含油轴承，不需要频繁加注润滑脂就可以保证长时间的顺畅运转，适合野外低温、低气压的观测环境使用，不会因为润滑脂粘度变化导致传动阻力增大。整套结构的外露部分都做了圆角处理，没有尖锐的凸起边角，避免野外携带安装时划伤操作人员，同时框架上预留了穿线孔位，方便电机的供电线、编码器的信号线从结构内部穿过，不会出现走线杂乱勾挂周边物体的问题。在实际使用过程中，这套传动结构既可以满足目视观测的手动调节需求，也可以搭配电控模块实现自动导星、天体自动跟踪的功能，适配不同用户的使用习惯。
