FDM工艺兼容塑料材料性能对比测试套件

　　这套测试套件的核心应用场景，是面向注塑成型工艺选型、FDM熔融沉积成型工艺验证环节，解决结构设计人员在材料选型阶段缺乏实样对比依据的痛点。日常做结构开发时，很多工程师仅靠材料物性表选料，往往忽略实际成型后的表面纹理、边角锐度、凹陷表现、不同壁厚下的刚度差异，以及玻纤填充与非填充材料的实际触感区别，这套套件就是把这些抽象的物性参数转化为可直接触摸、实测的实体样件。

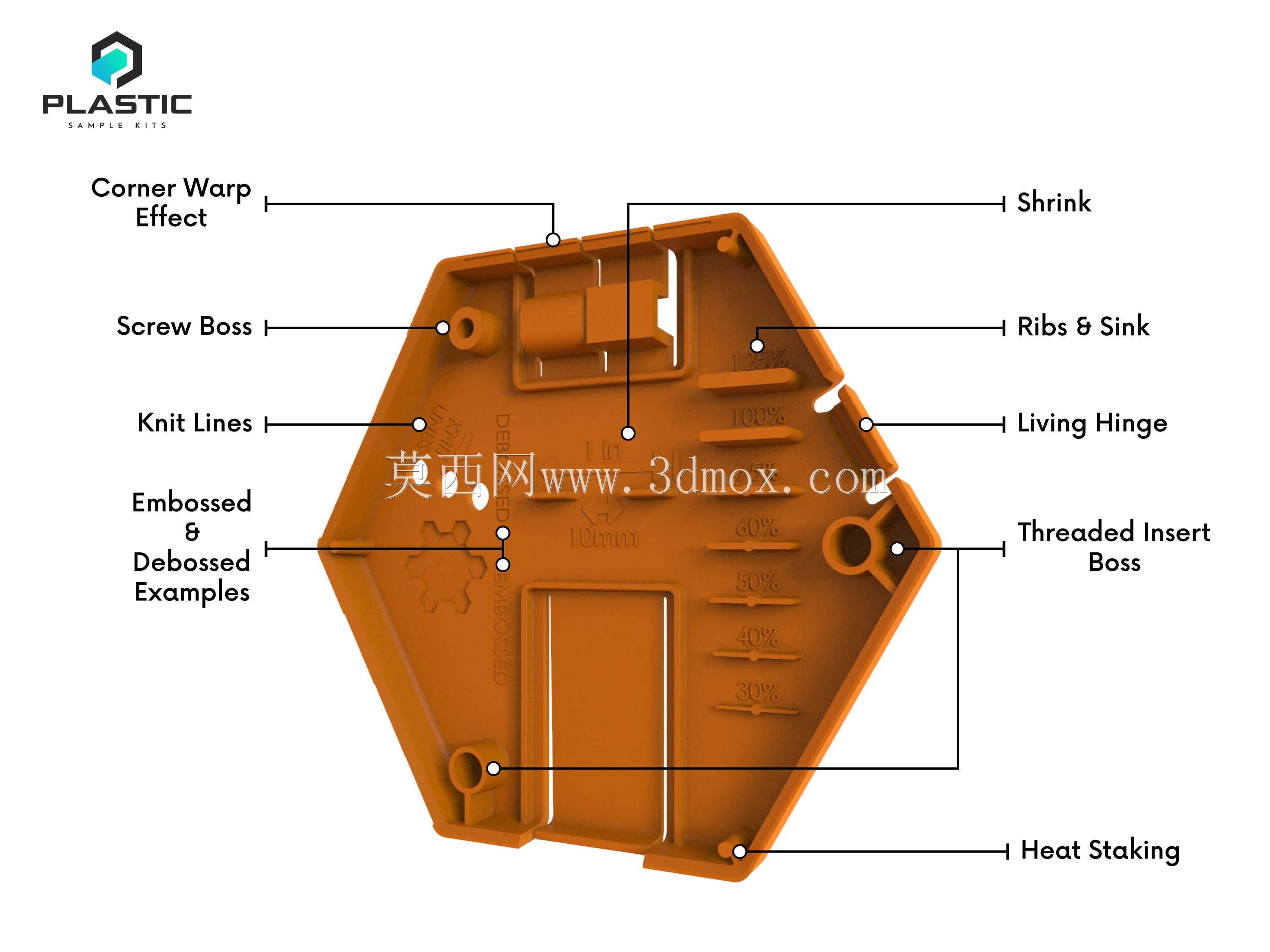

　　从设计思路来看，套件整体采用统一的六边形外轮廓基准，所有测试特征都集成在同一块样件基体上，不需要拆分多个零散样件，避免测试过程中样件丢失、混淆的问题。基体上集成的测试特征覆盖了结构设计常用的验证维度：不同厚度的肋条结构，用来观测材料在薄壁成型时的走丝完整性与冷却变形量；不同深度的凹陷刻字区域，用来对比材料在细微特征处的成型精度，以及后处理打磨时的凹陷保留效果；不同半径的圆角过渡区域，用来验证材料在曲面打印时的层纹表现；还有模拟卡扣装配的悬臂结构，用来测试材料成型后的悬臂下垂量与回弹性能。

　　在实际使用场景中，这套套件可以直接放在FDM设备的成型平台上打印，不需要额外添加支撑结构，所有特征的摆放角度都经过优化，悬垂角度控制在FDM工艺可自支撑的范围内，减少后处理工作量。打印完成的样件，可以直接和同结构的注塑样件做并排对比，观测不同成型工艺下同一结构的表现差异，也可以用同一打印参数，更换不同类型的塑料耗材，比如普通PLA、增韧PLA、ABS、PETG、玻纤增强PETG、PC等材料，逐一打印后对比不同材料的刚度、韧性、表面光泽度、层间结合强度，不需要单独设计多个测试件，大幅缩短材料验证的周期。

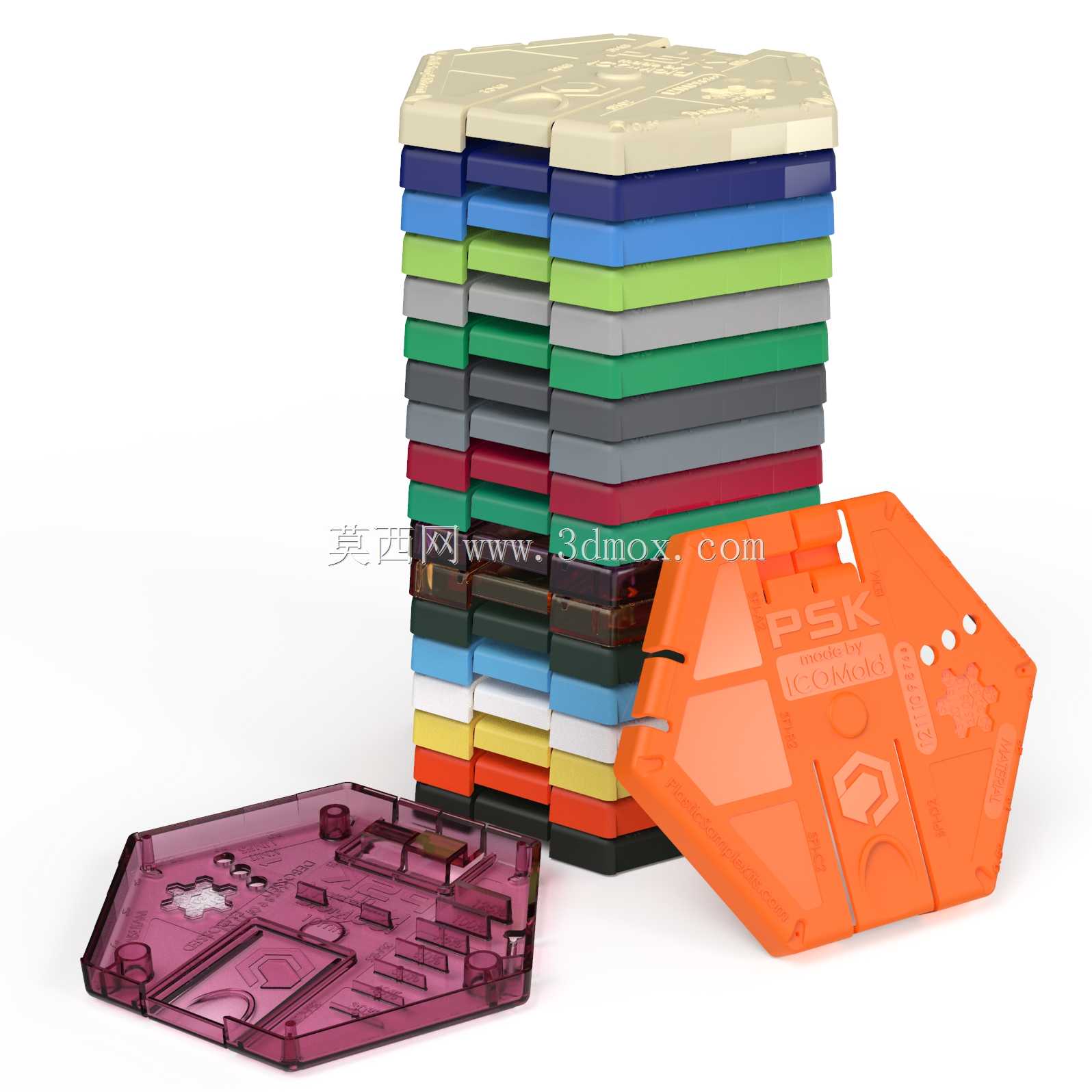

　　从安装边界与外形尺寸来看，套件的六边形外轮廓做了统一的定位缺口，打印完成后可以直接卡在配套的样件收纳盒卡槽内，每个样件的定位缺口位置对应材料名称的标注区，不会出现样件和标注错位的问题。整体外轮廓尺寸控制在常规FDM设备最小成型尺寸范围内，即使是入门级桌面FDM设备，也可以一次性完成整套样件的打印，不需要拆分拼接。基体的底部做了0.2mm的加厚平面，保证打印时首层附着力足够，不会出现翘边变形的问题，同时底部平面的平面度控制在0.1mm以内，打印完成后可以直接放在平台上做平整度测试，不需要额外打磨底面。

　　在功能特性上，这套套件区别于常规的3D打印温度塔、流量测试件，它的测试维度更偏向于终端零件设计的材料选型，而不是设备参数调试。比如肋条厚度从0.8mm到3mm做了梯度分布，刚好覆盖消费类产品、工业设备外壳常用的壁厚区间，测试得到的刚度数据可以直接转化为实际零件设计的壁厚参考；凹陷刻字的深度从0.1mm到0.5mm梯度分布，可以直接验证不同材料在做产品logo刻字时的最小可行深度，避免设计出来的刻字在实际成型时出现模糊、断连的问题；边缘的直角与圆角对比区域，可以直接观测不同材料在锐边打印时的边角堆积情况，对于需要做精密配合的结构件，这个测试结果可以直接用来修正配合间隙的设计值。

　　很多结构工程师在做塑料件设计时，容易陷入“凭经验选料”的误区，比如认为玻纤填充材料刚度一定更高，但实际打印后会发现，玻纤填充材料的层间结合力更差，在薄壁卡扣位置反而更容易断裂，通过这套套件的实样测试，就可以直观感受到不同材料的实际性能差异，而不是只看供应商提供的物性表数据。同时这套套件兼容市面上主流的塑料材料样品体系，打印完成的样件可以和商用的标准材料样件做直接对标，方便设计团队建立自己的材料性能实样库，新的设计项目启动时，可以直接从样件库中挑选符合性能要求的材料，减少反复试模、反复打样的成本。

　　在设备适配性上，这套套件的打印路径做了优化，不管是近端挤出还是远端挤出的FDM设备，都可以顺利完成打印，不需要调整特殊的打印参数，使用日常打印对应材料的通用参数即可，降低了使用门槛。样件上没有细小的易断裂结构，打印完成后可以长期反复触摸、弯折测试，不会因为正常的测试操作出现损坏，适合放在设计部门作为长期的材料参考样件使用。
